Mô tả sản phẩm dao phay ngón EconoStar 2 me Series ESLNR20

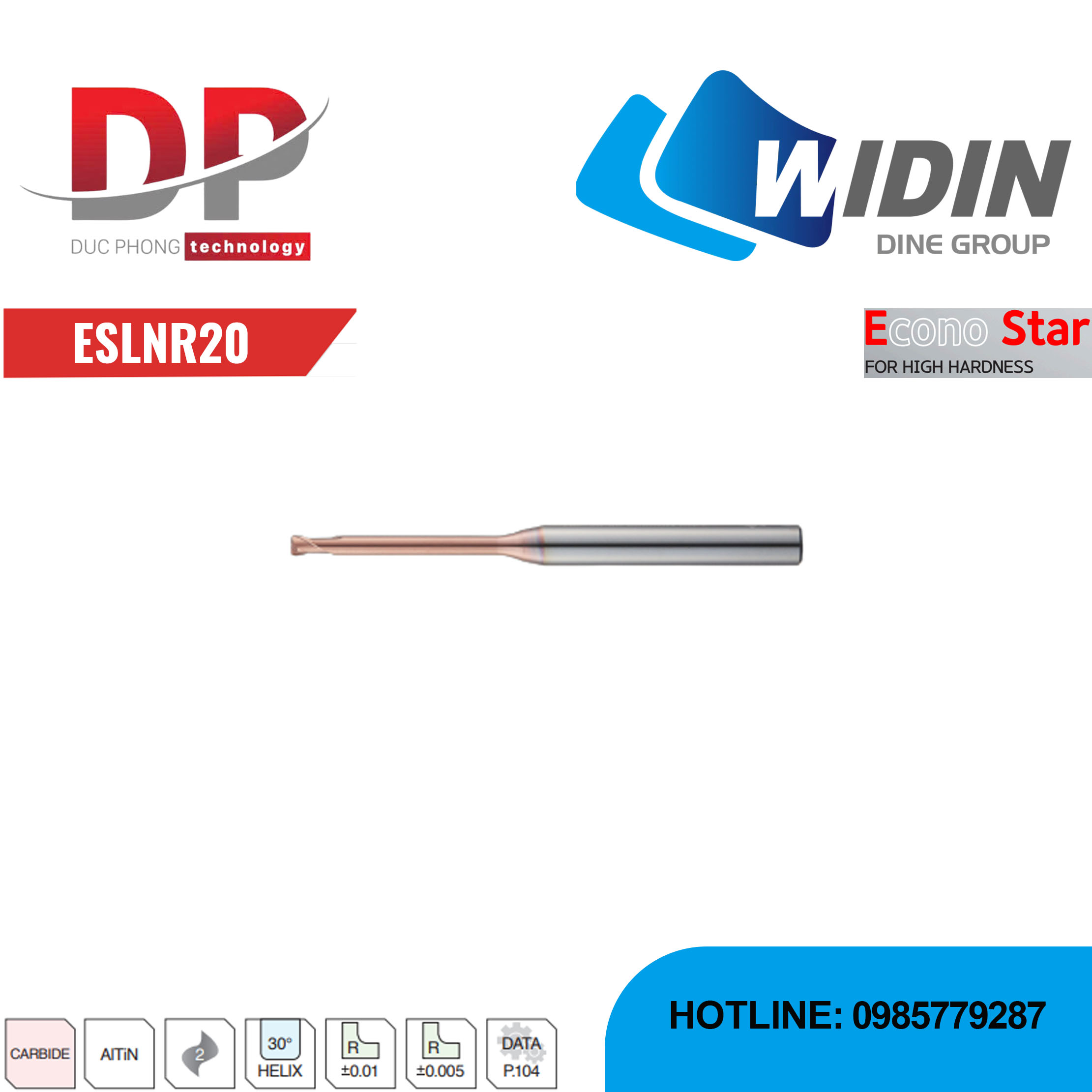

Dao phay ngón EconoStar 2 me Series ESLNR20 - WIDIN là dòng dao phay ngón đầu bo góc R với 2 me cắt, có thiết kế cổ dài, chuyên dụng để gia công các loại thép có độ cứng cao.
Tính năng nổi bật
- Dao phay ngón EconoStar Series ESLNR20 với 2 me cắt giúp tối ưu hóa cho các nguyên công phay thô và phay tinh, đồng thời cải thiện khả năng thoát phoi.
- Đầu bo góc R giúp tăng cường độ bền của lưỡi cắt tại mũi dao, giảm nguy cơ sứt mẻ và tạo ra các bề mặt chuyển tiếp mượt mà.
- Thiết kế cổ dài cho phép dao có thể tiếp cận và gia công các hốc sâu, các chi tiết có thành cao hoặc các khu vực cực kỳ khó tiếp cận một cách hiệu quả, đặc biệt trong ngành khuôn mẫu.

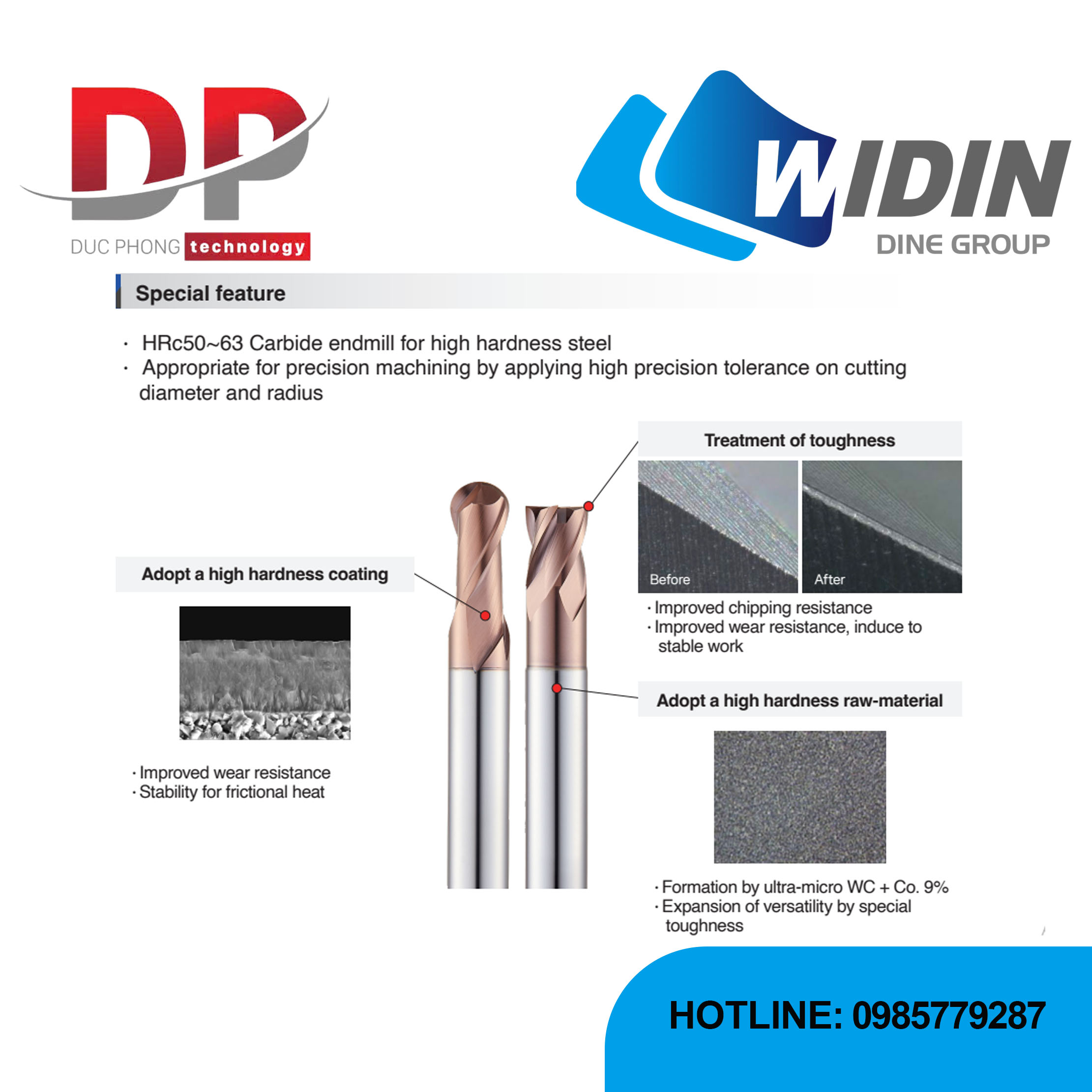

- Dao phay ngón ESLNR20 được chế tạo từ carbide nguyên khối, đảm bảo độ cứng và độ bền vượt trội.
- Lớp phủ AITiN giúp tăng độ cứng ở nhiệt độ cao và khả năng chịu nhiệt, đảm bảo hiệu suất ổn định khi làm việc ở nhiệt độ ma sát cao.
- Dao phay ngón EconoStar 2 me Series ESLNR20 có dung sai chính xác cao, phù hợp cho các ứng dụng gia công tinh và hoàn thiện.
- Nhờ xử lý tăng độ dẻo dai, dao có khả năng chống sứt mẻ tốt hơn, kéo dài tuổi thọ và đảm bảo quá trình cắt gọt ổn định.
- Vật liệu phù hợp: Thép độ cứng cao (HRc 50 ~ 63), thép khuôn mẫu, thép thông thường và gang.
- Gia công khuôn mẫu chính xác.
- Gia công thép chịu mài mòn, thép sau nhiệt luyện.
- Phay tinh các chi tiết yêu cầu dung sai nhỏ, đặc biệt là các hốc sâu.

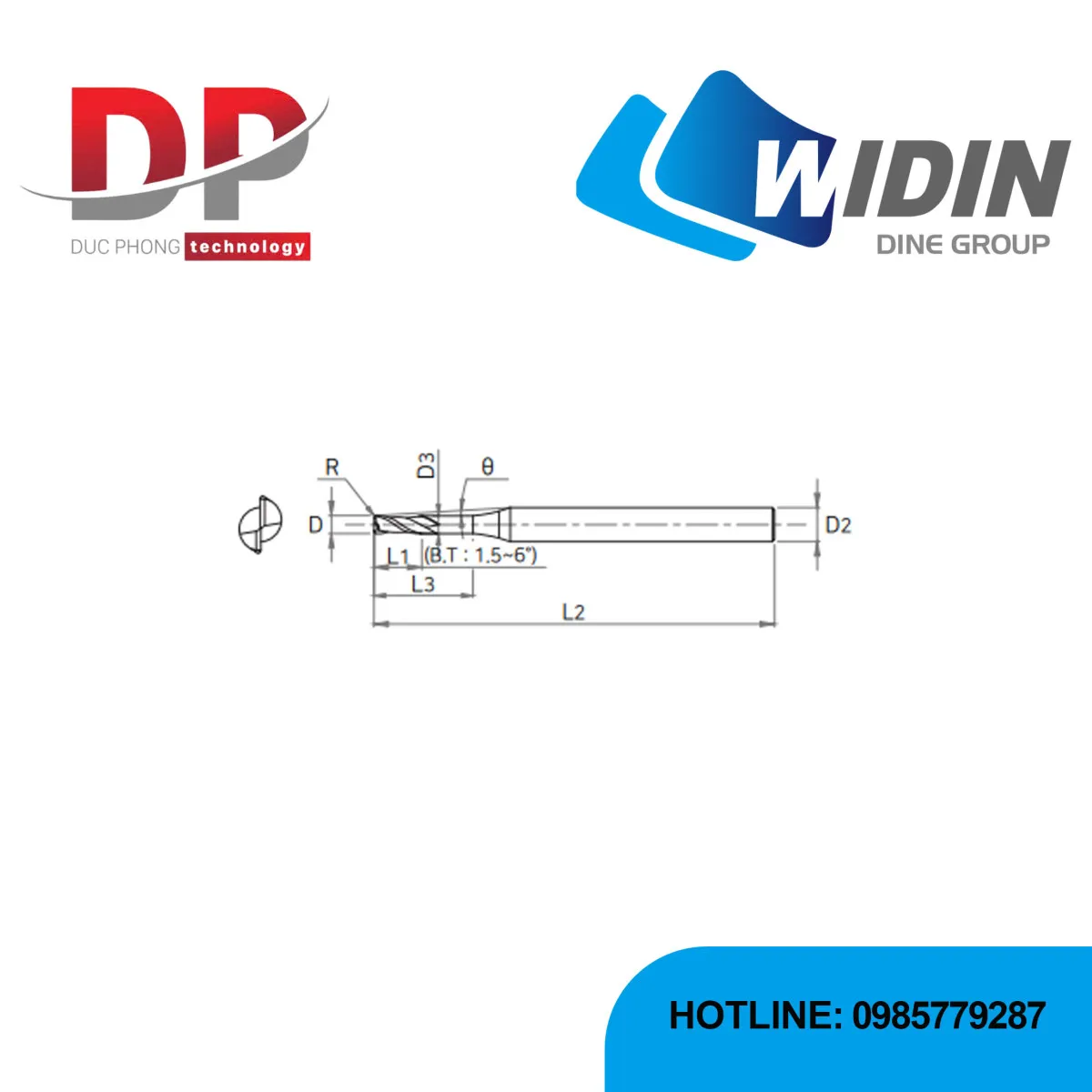

Thông số
| EDP No. | Description (mm) | Effective length from draft angle of Workpiece | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D | R | L1 | L3 | D3 | L2 | D2 | θ | 0.5° | 1° | 1.5° | 2° | 3° | |
| ESLNR2002-0.5-005 | 0.2 | 0.05 | 0.15 | 0.5 | 0.17 | 50 | 4 | 11.4 | 0.9 | 1 | 1.1 | 12 | |
| ESLNR2002-1-005 | 0.2 | 0.05 | 0.15 | 1 | 0.17 | 50 | 4 | 10.9 | 1.6 | 1.7 | 1.9 | 2 | 2.3 |
| ESLNR2002-1.5-005 | 0.2 | 0.05 | 0.15 | 1.5 | 0.17 | 50 | 4 | 10.3 | 2.1 | 2.3 | 2.5 | 2.7 | 3 |
| ESLNR2002-2-005 | 0.2 | 0.05 | 0.15 | 2 | 0.17 | 50 | 4 | 9.9 | 2.8 | 3.1 | 3.4 | 3.6 | 4.1 |
| ESLNR2003-1-005 | 0.3 | 0.05 | 0.25 | 1 | 0.27 | 50 | 4 | 10.8 | 1.4 | 1.5 | 1.6 | 1.7 | 1.9 |
| ESLNR2003-1.5-005 | 0.3 | 0.05 | 0.25 | 1.5 | 0.27 | 50 | 4 | 10.3 | 2.1 | 2.3 | 2.5 | 2.7 | 3 |
| ESLNR2003-2-005 | 0.3 | 0.05 | 0.25 | 2 | 0.27 | 50 | 4 | 9.4 | 3.2 | 3.5 | 3.7 | 3.9 | 4.3 |
| ESLNR2003-2.5-005 | 0.3 | 0.05 | 0.25 | 2.5 | 0.27 | 50 | 4 | 9.8 | 2.7 | 2.9 | 3.1 | 3.3 | 3.6 |
| ESLNR2003-3-005 | 0.3 | 0.05 | 0.25 | 3 | 0.27 | 50 | 4 | 9.0 | 3.9 | 4.3 | 4.6 | 4.9 | 5.4 |
| ESLNR2004-1-005 | 0.4 | 0.05 | 0.3 | 1 | 0.37 | 50 | 4 | 10.8 | 1.4 | 1.5 | 1.6 | 1.7 | 1.9 |
| ESLNR2004-1.5-005 | 0.4 | 0.05 | 0.3 | 1.5 | 0.37 | 50 | 4 | 10.3 | 2.0 | 2.1 | 2.2 | 2.3 | 2.5 |
| ESLNR2004-2-005 | 0.4 | 0.05 | 0.3 | 2 | 0.37 | 50 | 4 | 9.8 | 2.7 | 2.9 | 3.1 | 3.3 | 3.6 |
| ESLNR2004-2.5-005 | 0.4 | 0.05 | 0.3 | 2.5 | 0.37 | 50 | 4 | 9.4 | 3.2 | 3.5 | 3.7 | 3.9 | 4.3 |
| ESLNR2004-3-005 | 0.4 | 0.05 | 0.3 | 3 | 0.37 | 50 | 4 | 9.0 | 3.8 | 4.0 | 4.3 | 4.5 | 4.9 |
| ESLNR2004-3.5-005 | 0.4 | 0.05 | 0.3 | 3.5 | 0.37 | 50 | 4 | 8.6 | 4.3 | 4.6 | 4.9 | 5.1 | 5.5 |
| ESLNR2004-4-005 | 0.4 | 0.05 | 0.3 | 4 | 0.37 | 50 | 4 | 8.3 | 5.0 | 5.4 | 5.8 | 6.1 | 6.6 |
| ESLNR2004-2-01 | 0.4 | 0.1 | 0.3 | 2 | 0.37 | 50 | 4 | 9.8 | 2.7 | 2.9 | 3.1 | 3.3 | 3.6 |
| ESLNR2004-3-01 | 0.4 | 0.1 | 0.3 | 3 | 0.37 | 50 | 4 | 9.0 | 3.8 | 4.0 | 4.3 | 4.5 | 4.9 |
| ESLNR2004-4-01 | 0.4 | 0.1 | 0.3 | 4 | 0.37 | 50 | 4 | 8.3 | 5.0 | 5.4 | 5.8 | 6.1 | 6.6 |
| ESLNR2005-1-005 | 0.5 | 0.05 | 0.35 | 1 | 0.47 | 50 | 4 | 10.8 | 1.4 | 1.5 | 1.6 | 1.7 | 1.9 |
| ESLNR2005-2-005 | 0.5 | 0.05 | 0.35 | 2 | 0.47 | 50 | 4 | 9.7 | 2.5 | 2.6 | 2.8 | 2.9 | 3.1 |
| ESLNR2005-3-005 | 0.5 | 0.05 | 0.35 | 3 | 0.47 | 50 | 4 | 8.9 | 3.8 | 4.0 | 4.3 | 4.5 | 4.9 |
| ESLNR2005-4-005 | 0.5 | 0.05 | 0.35 | 4 | 0.47 | 50 | 4 | 8.2 | 4.8 | 5.2 | 5.4 | 5.7 | 6.1 |
| ESLNR2005-5-005 | 0.5 | 0.05 | 0.35 | 5 | 0.47 | 50 | 4 | 7.6 | 6.1 | 6.6 | 6.9 | 7.3 | 7.8 |
| ESLNR2005-6-005 | 0.5 | 0.05 | 0.35 | 6 | 0.47 | 50 | 4 | 7.0 | 7.2 | 7.7 | 8.1 | 8.4 | 9.0 |
| ESLNR2005-1-01 | 0.5 | 0.1 | 0.35 | 1 | 0.47 | 50 | 4 | 10.8 | 1.4 | 1.5 | 1.6 | 1.7 | 1.9 |
| ESLNR2005-2-01 | 0.5 | 0.1 | 0.35 | 2 | 0.47 | 50 | 4 | 9.8 | 2.5 | 2.6 | 2.8 | 2.9 | 3.1 |
| ESLNR2005-3-01 | 0.5 | 0.1 | 0.35 | 3 | 0.47 | 50 | 4 | 8.9 | 3.8 | 4.0 | 4.3 | 4.5 | 4.9 |
| ESLNR2005-4-01 | 0.5 | 0.1 | 0.35 | 4 | 0.47 | 50 | 4 | 8.2 | 4.8 | 5.2 | 5.4 | 5.7 | 6.1 |
| ESLNR2005-5-01 | 0.5 | 0.1 | 0.35 | 5 | 0.47 | 50 | 4 | 7.6 | 6.1 | 6.5 | 6.9 | 7.2 | 7.8 |
| ESLNR2005-6-01 | 0.5 | 0.1 | 0.35 | 6 | 0.47 | 50 | 4 | 7.1 | 7.2 | 7.7 | 8.1 | 8.4 | 9.0 |
2 FLUTES LONG NECK RADIUS ENDMILL
| EDP No. | Description (mm) | Effective length from draft angle of Workpiece | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D | R | L1 | L3 | D3 | L2 | D2 | θ | 0.5° | 1° | 1.5° | 2° | 3° | |
| ESLNR2006-2-01 | 0.6 | 0.1 | 0.4 | 2 | 0.57 | 50 | 4 | 9.7 | 2.5 | 2.6 | 2.8 | 2.9 | 3.1 |
| ESLNR2006-4-01 | 0.6 | 0.1 | 0.4 | 4 | 0.57 | 50 | 4 | 8.1 | 4.8 | 5.2 | 5.4 | 5.7 | 6.1 |
| ESLNR2006-6-01 | 0.6 | 0.1 | 0.4 | 6 | 0.57 | 50 | 4 | 7.0 | 7.2 | 7.7 | 8.1 | 8.4 | 9.0 |
| ESLNR2006-8-01 | 0.6 | 0.1 | 0.4 | 8 | 0.57 | 50 | 4 | 6.1 | 9.3 | 9.9 | 10.3 | 10.7 | 11.0 |
| ESLNR2006-10-01 | 0.6 | 0.1 | 0.4 | 10 | 0.57 | 50 | 4 | ||||||
