Dao phay ngón EconoStar 2 me Series ESTNR20 - WIDIN (Dành cho thép độ cứng cao)

Mô tả sản phẩm dao phay ngón EconoStar 2 me Series ESTNR20

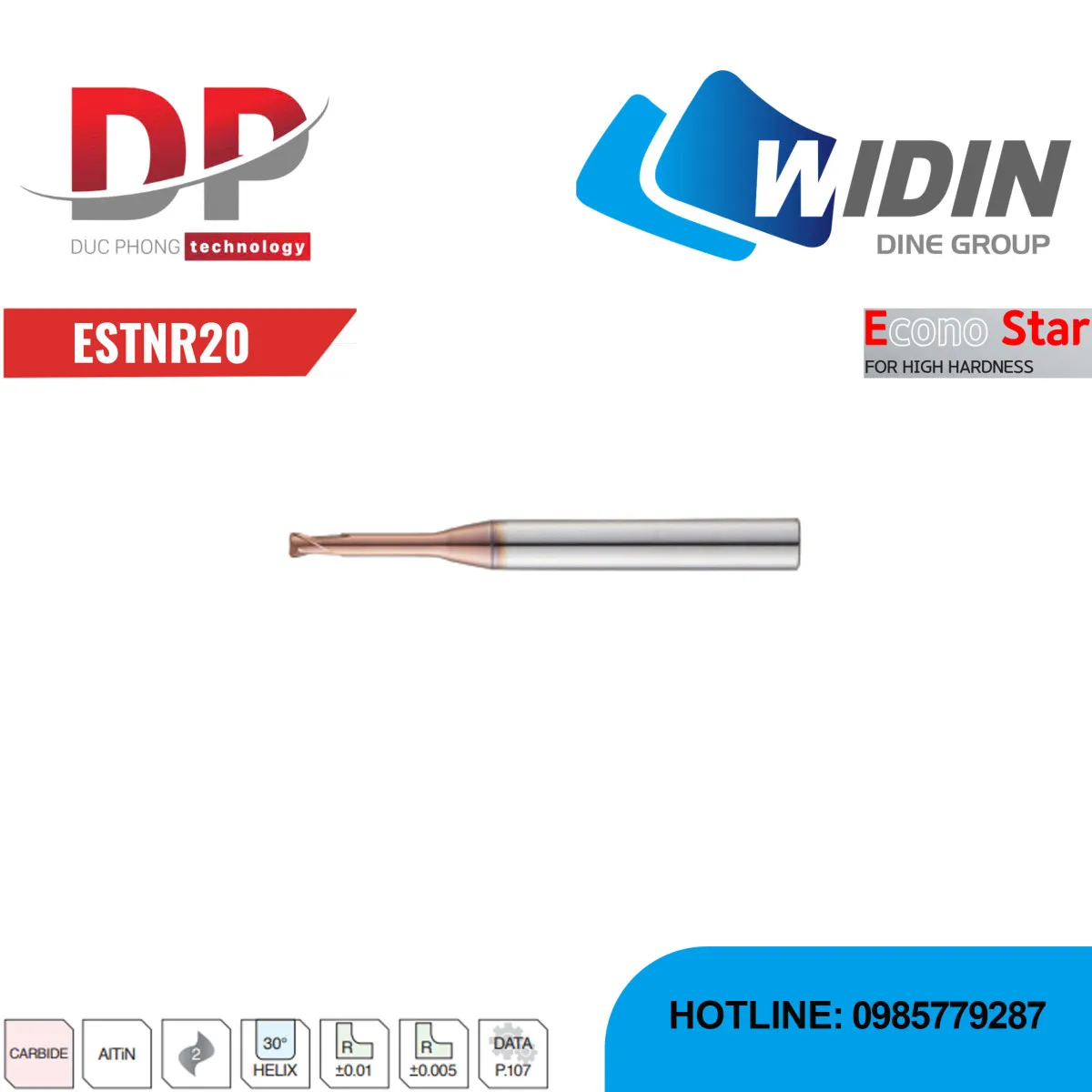

Dao phay ngón EconoStar 2 me Series ESTNR20 - WIDIN là dòng dao phay ngón đầu bo góc R với 2 me cắt, có thiết kế cổ côn, chuyên dụng để gia công các loại thép có độ cứng cao.

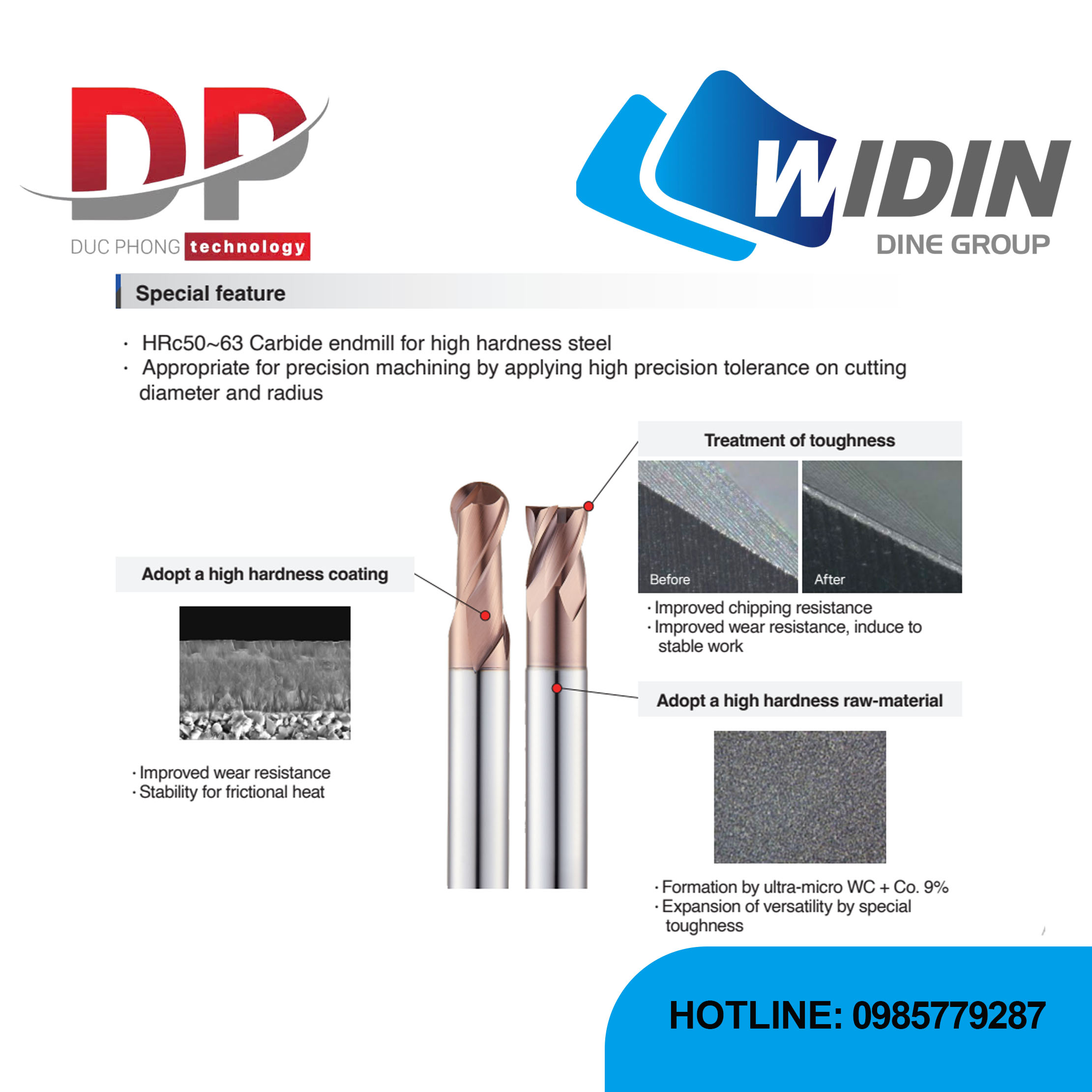

Tính năng nổi bật

• Dao phay ngón EconoStar Series ESTNR20 với 2 me cắt giúp tối ưu hóa cho các nguyên công phay thô và phay tinh, đồng thời cải thiện khả năng thoát phoi.
• Đầu bo góc R giúp tăng cường độ bền của lưỡi cắt tại mũi dao, giảm nguy cơ sứt mẻ và tạo ra các bề mặt chuyển tiếp mượt mà.
• Thiết kế cổ côn giúp tăng cường độ cứng vững của dao, giảm thiểu rung động và cho phép dao tiếp cận các khu vực hẹp, sâu một cách hiệu quả, đặc biệt trong gia công các chi tiết có thành đứng.
• Dao phay ngón ESTNR20 được chế tạo từ carbide nguyên khối, đảm bảo độ cứng và độ bền vượt trội.
• Lớp phủ AITiN giúp tăng độ cứng ở nhiệt độ cao và khả năng chịu nhiệt, đảm bảo hiệu suất ổn định khi làm việc ở nhiệt độ ma sát cao.
• Dao phay ngón EconoStar 2 me Series ESTNR20 có dung sai chính xác cao, phù hợp cho các ứng dụng gia công tinh và hoàn thiện.
• Nhờ xử lý tăng độ dẻo dai, dao có khả năng chống sứt mẻ tốt hơn, kéo dài tuổi thọ và đảm bảo quá trình cắt gọt ổn định.
• Vật liệu phù hợp: Thép độ cứng cao (HRc 50 ~ 63), thép khuôn mẫu, thép thông thường và gang.
• Gia công khuôn mẫu chính xác.
• Gia công thép chịu mài mòn, thép sau nhiệt luyện.
• Phay tinh các chi tiết yêu cầu dung sai nhỏ, đặc biệt là các hốc sâu.

Thông số

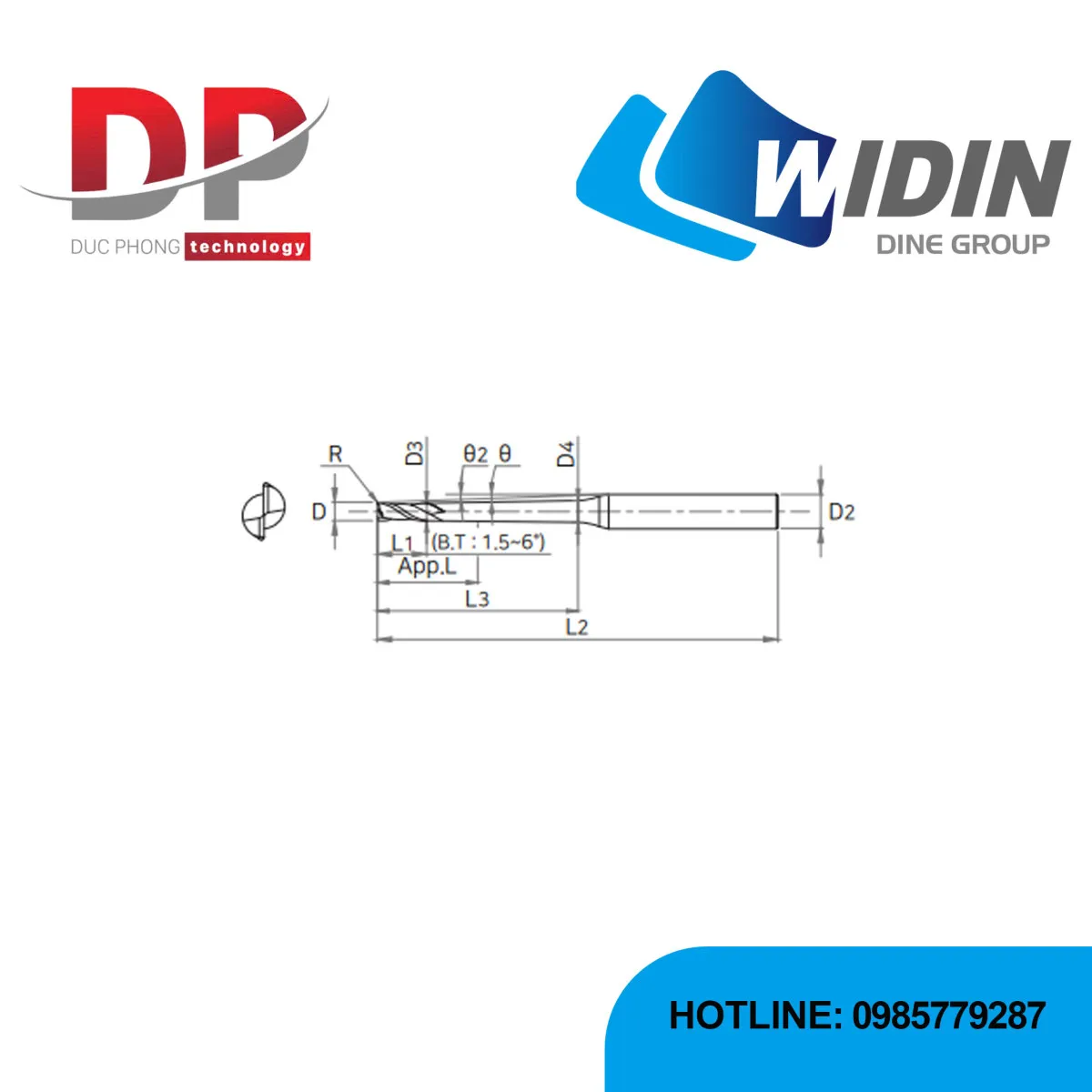

EDP No.	D	R	L1	L3	θ2	D3	D4	L2	D2	App.L	θ	0.5°	1°	1.5°	2°	3°
ESTNR2002-2-09005	0.2	0.05	0.15	2	0.9	0.17	0.23	50	4	1.1	10	-	2.8	3.1	3.4	3.9
ESTNR2004-4-09005	0.4	0.05	0.3	4	0.9	0.37	0.49	50	4	1.25	8.4	-	4.9	5.3	5.7	6.3
ESTNR2004-5-09005	0.4	0.05	0.3	5	0.9	0.37	0.52	50	4	1.25	7.8	-	5.9	6.4	6.8	7.5
ESTNR2004-4-0901	0.4	0.1	0.3	4	0.9	0.37	0.49	50	4	1.25	8.5	-	4.9	5.3	5.7	6.3
ESTNR2004-5-0901	0.4	0.1	0.3	5	0.9	0.37	0.52	50	4	1.25	7.9	-	5.9	6.4	6.8	7.5
ESTNR2005-5-0901	0.5	0.1	0.35	5	0.9	0.47	0.62	50	4	1.3	7.8	-	5.9	6.4	6.8	7.5
ESTNR2005-8-0901	0.5	0.1	0.35	8	0.9	0.47	0.71	50	4	1.3	6.4	-	9.0	9.7	10.2	11
ESTNR2005-10-0901	0.5	0.1	0.35	10	0.9	0.47	0.77	55	4	1.3	5.8	-	11.0	11.8	12.4	13.2
ESTNR2006-12-0901	0.6	0.1	0.4	12	0.9	0.57	0.93	55	4	1.35	5.1	-	13.0	13.9	14.5	15.5
ESTNR2006-15-0901	0.6	0.1	0.4	15	0.9	0.57	13	55	4	1.35	4.5	-	16.1	17.1	17.8	18.8
ESTNR2008-6-0402	0.8	0.2	0.5	6	0.4	0.77	0.85	50	4	2.64	7.0	6.6	7.1	7.5	7.8	8.3
ESTNR2008-12-0902	0.8	0.2	0.5	12	0.9	0.77	1.13	55	4	1.45	5.0	-	13.0	13.9	14.5	15.5
ESTNR2010-8-0402	1	0.2	0.8	8	0.4	0.94	14	55	6	5.09	7.4	8.8	9.3	9.7	10.1	10.6
ESTNR2010-10-0902	1	0.2	0.8	10	0.9	0.94	1.23	55	6	5.09	6.8	-	11.2	11.9	12.4	13.3
ESTNR2010-15-0902	1	0.2	0.8	15	0.9	0.94	1.39	60	6	2.7	5.6	-	16.3	17.2	17.8	18.8
ESTNR2010-20-0902	1	0.2	0.8	20	0.9	0.94	1.54	65	6	2.7	4.8	-	21.3	22.4	23.2	24.7
ESTNR2010-25-0902	1	0.2	0.8	25	0.9	0.94	1.7	70	6	2.7	4.1	-	26.4	27.6	28.5	30.9
ESTNR2010-30-0902	1	0.2	0.8	30	0.9	0.94	1.86	75	6	2.7	3.7	-	31.5	32.8	33.7	37
ESTNR2010-35-0902	1	0.2	0.8	35	0.9	0.94	22	80	6	2.7	3.3	-	36.5	38.0	39.0	43.2
ESTNR2010-8-0403	1	0.3	0.8	8	0.4	0.94	14	55	6	2.7	7.4	8.8	9.3	9.7	10.0	10.6
ESTNR2010-15-0903	1	0.3	0.8	15	0.9	0.94	1.39	60	6	2.7	5.6	-	16.3	17.2	17.8	18.8
ESTNR2010-25-0903	1	0.3	0.8	25	0.9	0.94	1.7	70	6	2.7	4.2	-	26.4	27.6	28.5	30.8
ESTNR2010-30-0903	1	0.3	0.8	30	0.9	0.94	1.86	75	6	2.7	3.7	-	31.5	32.8	33.7	37
ESTNR2015-10-0402	1.5	0.2	1.35	10	0.4	1.42	1.54	55	6	7.07	6.4	11.0	11.5	11.9	12.3	13
ESTNR2015-15-0902	1.5	0.2	1.35	15	0.9	1.42	1.85	60	6	7.07	5.3	-	16.4	17.3	17.9	18.9
ESTNR2015-20-0902	1.5	0.2	1.35	20	0.9	1.42	21	65	6	3.89	4.5	-	21.5	22.5	23.2	24.9
ESTNR2015-25-0902	1.5	0.2	1.35	25	0.9	1.42	2.16	70	6	3.89	3.9	-	26.6	27.7	28.5	31
ESTNR2015-30-0902	1.5	0.2	1.35	30	0.9	1.42	2.32	75	6	3.89	3.4	-	31.6	32.9	33.8	37.1
ESTNR2015-10-0403	1.5	0.3	1.35	10	0.4	1.42	1.54	55	6	3.89	6.4	11.0	11.5	11.9	12.3	13
ESTNR2015-20-0903	1.5	0.3	1.35	20	0.9	1.42	21	65	6	3.89	4.5	-	21.5	22.5	23.2	24.8
ESTNR2015-25-0903	1.5	0.3	1.35	25	0.9	1.42	2.16	70	6	3.89	3.9	-	26.5	27.7	28.5	31

2 FLUTES TAPERED NECK RADIUS ENDMILL

EDP No.	D	R	L1	L3	θ2	D3	D4	L2	D2	App.L	θ 0.5°	1°	1.5°	2°	3°
ESTNR2015-30-0903	1.5	0.3	1.35	30	0.9	1.42	2.32	75	6	3.89	3.4	-	31.6	32.9	33.8
ESTNR2020-30-0902	2	0.2	1.7	30	0.9	1.92	2.81	70	6	7.42	3.1	-	31.6	32.9	33.8
ESTNR2020-40-0902	2	0.2	1.7	40	0.9	1.92	3.12	80	6	7.42	2.5	-	41.8	43.3	44.6
ESTNR2020-50-0902	2	0.2	1.7	50	0.9	1.92	3.44	90	6	7.42	2.1	-	51.9	53.6	55.7
ESTNR2020-12-0403	2	0.3	1.7	12	0.4	1.92	2.06	55	6	7.42	5.5	13	13.6	14.1	14.5
ESTNR2020-20-0903	2	0.3	1.7	20	0.9	1.92	2.5	65	6	4.24	4.1	-	21.5	22.5	23.2
ESTNR2020-30-0903	2	0.3	1.7	30	0.9	1.92	2.81	70	6	4.24	3.1	-	31.6	32.9	33.8
ESTNR2020-40-0903	2	0.3	1.7	40	0.9	1.92	3.12	80	6	4.24	2.5	-	41.7	43.3	44.6
ESTNR2020-50-0903	2	0.3	1.7	50	0.9	1.92	3.44	90	6	4.24	2.1	-	51.8	53.6	55.7
ESTNR2020-8-0405	2	0.5	1.7	8	0.4	1.92	2.01	50	6	4.24	6.8	8.7	9	9.3	9.5
ESTNR2020-12-0405	2	0.5	1.7	12	0.4	1.92	2.06	55	6	4.24	5.6	13	13.6	14.1	14.4
ESTNR2020-16-0405	2	0.5	1.7	16	0.4	1.92	2.12	60	6	4.24	4.7	17	17.8	18.3	18.7
ESTNR2020-20-0905	2	0.5	1.7	20	0.9	1.92	2.5	65	6	4.24	4.2	-	21.5	22.5	23.2
ESTNR2020-25-0905	2	0.5	1.7	25	0.9	1.92	2.65	65	6	4.24	3.6	-	26.6	27.7	28.5
ESTNR2020-30-0905	2	0.5	1.7	30	0.9	1.92	2.81	70	6	4.24	3.1	-	31.6	32.9	33.8
ESTNR2020-40-0905	2	0.5	1.7	40	0.9	1.92	3.12	80	6	4.24	2.5	-	41.7	43.2	44.6
ESTNR2020-50-0905	2	0.5	1.7	50	0.9	1.92	3.44	90	6	4.24	2.1	-	51.8	53.6	55.6
ESTNR2030-40-0902	3	0.2	2.5	40	0.9	2.86	4.04	80	6	6.95	2	-	42	43.4	-
ESTNR2030-50-0902	3	0.2	2.5	50	0.9	2.86	4.35	90	6	6.95	1.6	-	52.1	53.7	-
ESTNR2030-60-0902	3	0.2	2.5	60	0.9	2.86	4.67	100	6	6.95	1.4	-	62.2	-	-
ESTNR2030-40-0903	3	0.3	2.5	40	0.9	2.86	4.04	80	6	6.95	2	-	42	43.4	-
ESTNR2030-50-0903	3	0.3	2.5	50	0.9	2.86	4.35	90	6	6.95	1.7	-	52.1	53.7	-
ESTNR2030-60-0903	3	0.3	2.5	60	0.9	2.86	4.67	100	6	6.95	1.4	-	62.2	-	-
ESTNR2030-40-0905	3	0.5	2.5	40	0.9	2.86	4.04	80	6	6.95	2	-	42	43.4	-
ESTNR2030-50-0905	3	0.5	2.5	50	0.9	2.86	4.35	90	6	6.95	1.7	-	52.1	53.7	-
ESTNR2030-60-0905	3	0.5	2.5	60	0.9	2.86	4.67	100	6	6.95	1.4	-	62.1	-	-

Applicable working materia

Carbon Steel ~HB225	Alloy Steel HB225~325	Pre hardened Steel HB225 ~ 325	Hardened steel SKD61 ~HRc55	Hardened steel SKD11 HRc55~63	Copper	Graphite	Cast iron ~FCD500	Aluminum	Stainless Steel
		○	◎	◎	○

Tolerance

D		Shank Dia.
All Sizes	0 ~ -0.012	H5
