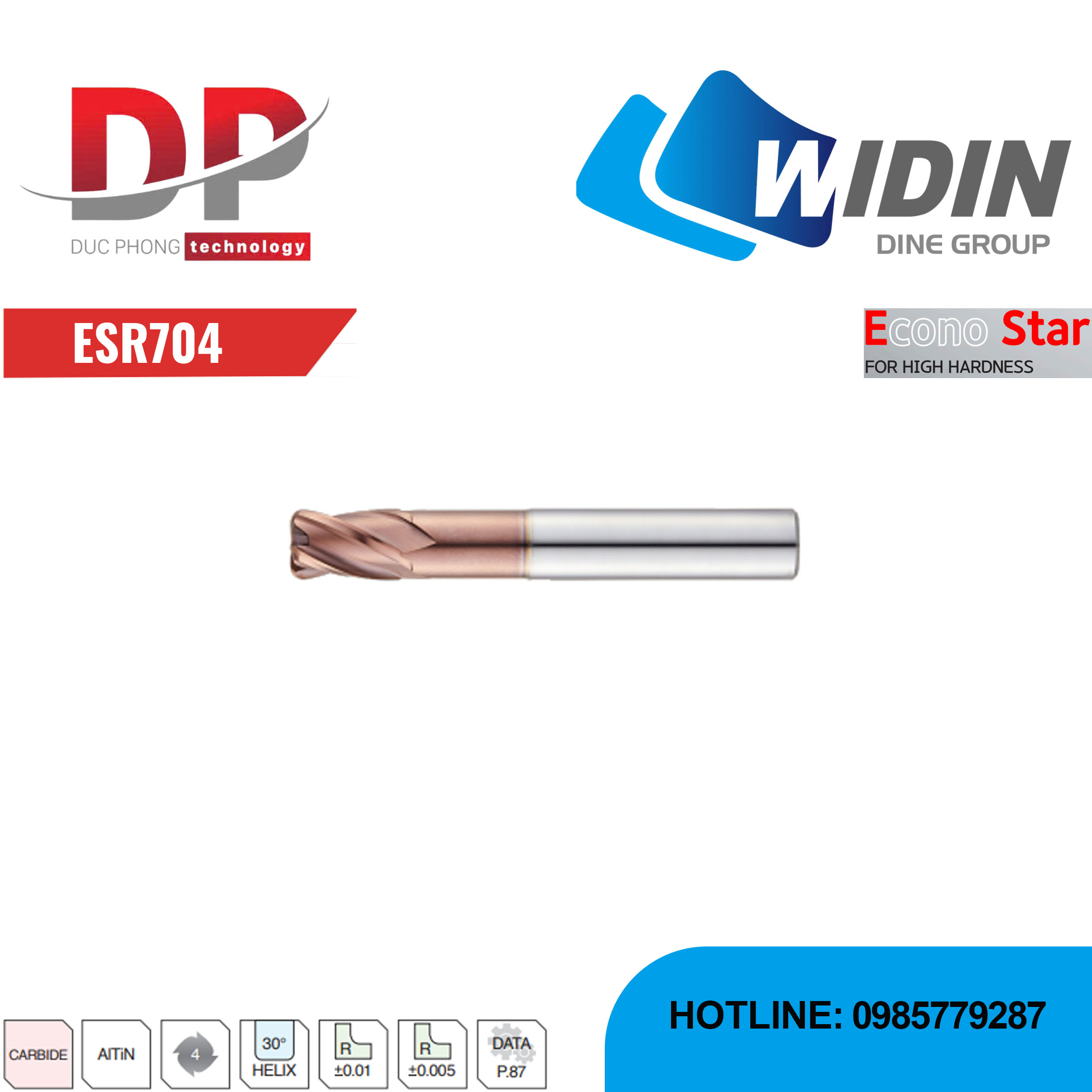

Dao phay ngón EconoStar 4 me Series ESR704 - WIDIN (Dành cho thép độ cứng cao)

Mô tả sản phẩm dao phay ngón EconoStar 4 me Series ESR704

Dao phay ngón EconoStar 4 me Series ESR704 - WIDIN là dòng dao phay ngón đầu bo góc R với 4 me cắt, có thiết kế cổ dài, chuyên dụng để gia công các loại thép có độ cứng cao.

Tính năng nổi bật

• Dao phay ngón EconoStar 4 me Series ESR704 với 4 me cắt giúp tăng độ cứng vững, phù hợp cho các nguyên công phay tinh yêu cầu chất lượng bề mặt cao.
• Với đầu bo góc R giúp tăng cường độ bền của lưỡi cắt tại mũi dao, giảm nguy cơ sứt mẻ và tạo ra các bề mặt chuyển tiếp mượt mà.
• Thiết kế cổ dài này cho phép dao có thể tiếp cận và gia công các hốc sâu, các chi tiết có thành cao hoặc các khu vực khó tiếp cận một cách hiệu quả, đặc biệt trong ngành khuôn mẫu.
• Dao phay ngón Series ESR704 được chế tạo từ carbide nguyên khối, đảm bảo độ cứng và độ bền vượt trội.
• Lớp phủ với tỷ lệ Si lớn giúp tăng độ cứng ở nhiệt độ cao và khả năng chịu nhiệt, đảm bảo hiệu suất ổn định khi làm việc ở nhiệt độ ma sát cao.
• Dao có dung sai chính xác cao, phù hợp cho các ứng dụng gia công tinh và hoàn thiện.
• Nhờ xử lý tăng độ dẻo dai, dao có khả năng chống sứt mẻ tốt hơn, kéo dài tuổi thọ và đảm bảo quá trình cắt gọt ổn định.
• Vật liệu phù hợp: Thép độ cứng cao (HRc 50 ~ 63), thép khuôn mẫu, thép thông thường và gang.
• Gia công khuôn mẫu chính xác.
• Gia công thép chịu mài mòn, thép sau nhiệt luyện.
• Phay tinh các chi tiết yêu cầu dung sai nhỏ, đặc biệt là các hốc sâu.

Thông số

EDP No.	D (mm)	R (mm)	L1 (mm)	L3 (mm)	L2 (mm)	D2 (mm)
ESR704 0100103S4	1	0.1	2	3	50	4
ESR704 0100104S4	1	0.1	2	4	50	4
ESR704 0100106S4	1	0.1	2	6	50	4
ESR704 0100203S4	1	0.2	2	3	50	4
ESR704 0100204S4	1	0.2	2	4	50	4
ESR704 0100206S4	1	0.2	2	6	50	4
ESR704 0100303S4	1	0.3	2	3	50	4
ESR704 0100304S4	1	0.3	2	4	50	4
ESR704 0100306S4	1	0.3	2	6	50	4
ESR704 0150104S4	1.5	0.1	2.5	4	50	4
ESR704 0150106S4	1.5	0.1	2.5	6	50	4
ESR704 0150204S4	1.5	0.2	2.5	4	50	4
ESR704 0150206S4	1.5	0.2	2.5	6	50	4
ESR704 0150304S4	1.5	0.3	2.5	4	50	4
ESR704 0150306S4	1.5	0.3	2.5	6	50	4
ESR704 0200106S4	2	0.1	3	6	50	4
ESR704 0200108S4	2	0.1	3	8	50	4
ESR704 0200206S4	2	0.2	3	6	50	4
ESR704 0200208	2	0.2	3	8	50	6
ESR704 0200208S4	2	0.2	3	8	50	4
ESR704 0200210	2	0.2	3	10	50	6
ESR704 0200212	2	0.2	3	12	50	6
ESR704 0200306S4	2	0.3	3	6	50	4
ESR704 0200308S4	2	0.3	3	8	50	4
ESR704 0200506S4	2	0.5	3	6	50	4
ESR704 0200508S4	2	0.5	3	8	50	4
ESR704 0250106S4	2.5	0.1	3.5	6	50	4
ESR704 0300108	3	0.1	4	8	55	6
ESR704 0300110	3	0.1	4	10	55	6
ESR704 0300112	3	0.1	4	12	55	6
ESR704 0300116	3	0.1	4	16	55	6
ESR704 0300120	3	0.1	4	20	60	6
ESR704 0300208	3	0.2	4	8	55	6
ESR704 0300210	3	0.2	4	10	55	6
ESR704 0300212	3	0.2	4	12	55	6
ESR704 0300216	3	0.2	4	16	55	6
ESR704 0300220	3	0.2	4	20	60	6
ESR704 0300308	3	0.3	4	8	55	6
ESR704 0300309	3	0.3	4	9	55	6
ESR704 0300310	3	0.3	4	10	55	6
ESR704 0300312	3	0.3	4	12	55	6
ESR704 0300316	3	0.3	4	16	55	6
ESR704 0300320	3	0.3	4	20	60	6
ESR704 0300508	3	0.5	4	8	55	6
ESR704 0300509	3	0.5	4	9	55	6
ESR704 0300510	3	0.5	4	10	55	6
ESR704 0300512	3	0.5	4	12	55	6
ESR704 0300516	3	0.5	4	16	55	6
ESR704 0300520	3	0.5	4	20	60	6
ESR704 0301008	3	1	4	8	55	6
ESR704 0301010	3	1	4	10	55	6
ESR704 0301012	3	1	4	12	55	6
ESR704 0301016	3	1	4	16	55	6
ESR704 0301020	3	1	4	20	60	6
ESR704 0400110	4	0.1	6	10	55	6
ESR704 0400112	4	0.1	6	12	55	6
ESR704 0400116	4	0.1	6	16	55	6
ESR704 0400120	4	0.1	6	20	60	6
ESR704 0400125	4	0.1	6	25	60	6
ESR704 0400210	4	0.2	6	10	55	6
ESR704 0400212	4	0.2	6	12	55	6
ESR704 0400216	4	0.2	6	16	55	6

4 FLUTES NECK RADIUS ENDMILL

EDP No.	D (mm)	R (mm)	L1 (mm)	L3 (mm)	L2 (mm)	D2 (mm)
ESR704 0400220	4	0.2	6	20	60	6
ESR704 0400225	4	0.2	6	25	60	6
ESR704 0400310	4	0.3	6	10	55	6
ESR704 0400312	4	0.3	6	12	55	6
ESR704 0400316	4	0.3	6	16	55	6
ESR704 0400320	4	0.3	6	20	60	6
ESR704 0400325	4	0.3	6	25	60	6
ESR704 0400510	4	0.5	6	10	55	6
ESR704 0400512	4	0.5	6	12	55	6
ESR704 0400516	4	0.5	6	16	55	6
ESR704 0400520	4	0.5	6	20	60	6
ESR704 0400525	4	0.5	6	25	60	6
ESR704 0401010	4	1	6	10	55	6
ESR704 0401012	4	1	6	12	55	6
ESR704 0401016	4	1	6	16	55	6
ESR704 0401020	4	1	6	20	60	6
ESR704 0401025	4	1	6	25	60	6
ESR704 0600220	6	0.2	9	20	60	6
ESR704 0600320	6	0.3	9	20	60	6
ESR704 0600520	6	0.5	9	20	60	6
ESR704 0601020	6	1	9	20	60	6
ESR704 0601520	6	1.5	9	20	60	6
ESR704 0602020	6	2	9	20	60	6
ESR704 0800225	8	0.2	12	25	60	8
ESR704 0800325	8	0.3	12	25	60	8
ESR704 0800525	8	0.5	12	25	60	8
ESR704 0801025	8	1	12	25	60	8
ESR704 0801525	8	1.5	12	25	60	8
ESR704 0802025	8	2	12	25	60	8
ESR704 1000232	10	0.2	15	32	70	10
ESR704 1000332	10	0.3	15	32	70	10
ESR704 1000532	10	0.5	15	32	70	10
ESR704 1001032	10	1	15	32	70	10
ESR704 1001532	10	1.5	15	32	70	10
ESR704 1002032	10	2	15	32	70	10
ESR704 1200338	12	0.3	18	38	80	12
ESR704 1200538	12	0.5	18	38	80	12
ESR704 1201038	12	1	18	38	80	12
ESR704 1201538	12	1.5	18	38	80	12
ESR704 1202038	12	2	18	38	80	12

Applicable working materia

Carbon Steel ~HB225	Alloy Steel HB225~325	Pre hardened Steel HB225 ~ 325	Hardened steel SKD61 ~HRc55	Hardened steel SKD11 HRc55~63	Copper	Graphite	Cast iron ~FCD500	Aluminum	Stainless Steel
		○	◎	◎	○

Tolerance

D		Shank Dia.
~ D6	0 ~ -0.012	H5
D8 ~ 12	0 ~ -0.015
