Dao phay ngón EconoStar 4 me Series ESR714 - WIDIN (Dành cho thép độ cứng cao)

Mô tả sản phẩm dao phay ngón EconoStar 4 me Series ESR714

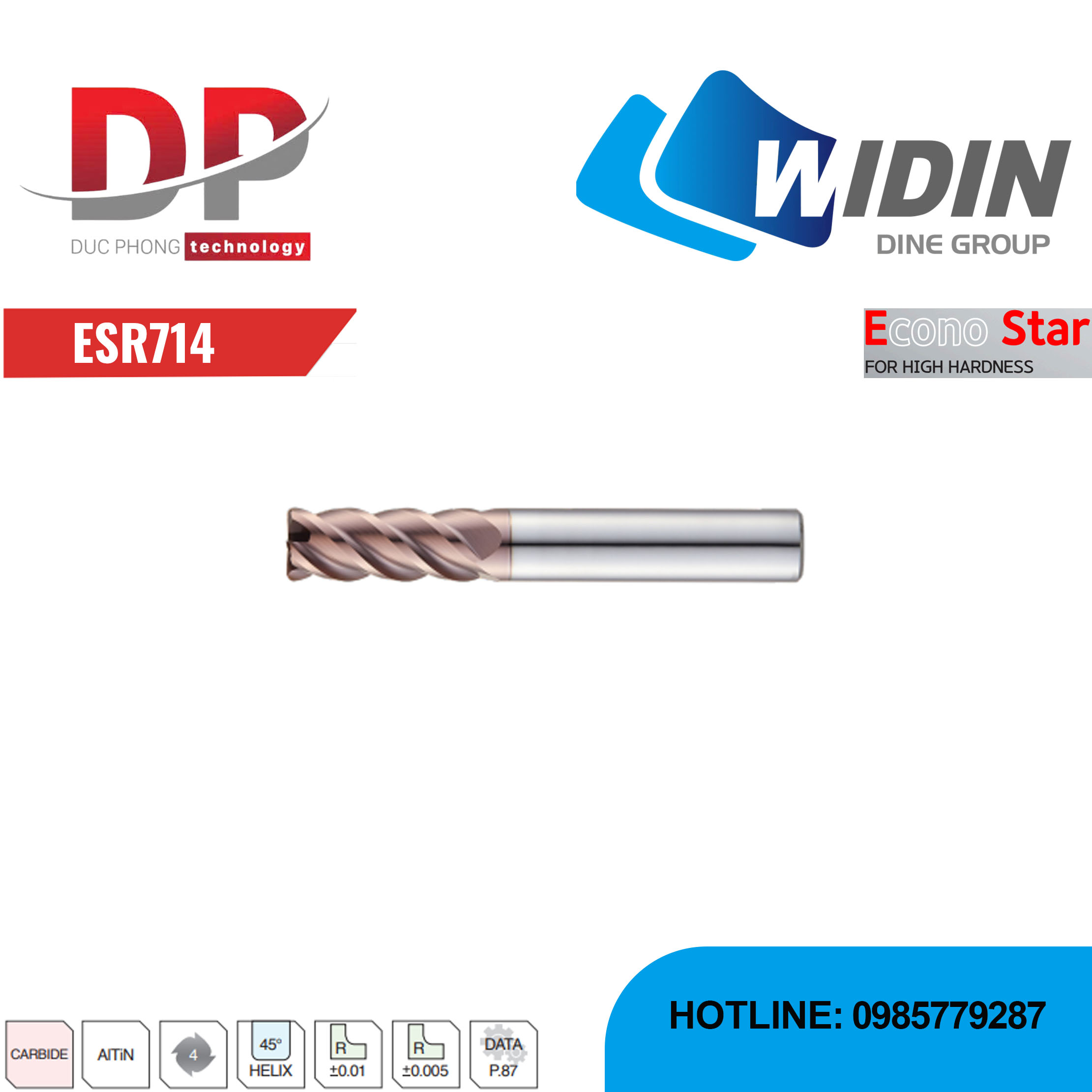

Dao phay ngón EconoStar 4 me Series ESR704 - WIDIN là dòng dao phay ngón đầu bo góc R với 4 me cắt, có thiết kế cổ dài, chuyên dụng để gia công các loại thép có độ cứng cao.

Tính năng nổi bật

• Dao phay ngón EconoStar 4 me Series ESR714 với 4 me cắt giúp tăng độ cứng vững, phù hợp cho các nguyên công phay tinh yêu cầu chất lượng bề mặt cao.
• Với đầu bo góc R giúp tăng cường độ bền của lưỡi cắt tại mũi dao, giảm nguy cơ sứt mẻ và tạo ra các bề mặt chuyển tiếp mượt mà.
• Thiết kế cổ dài này cho phép dao có thể tiếp cận và gia công các hốc sâu, các chi tiết có thành cao hoặc các khu vực khó tiếp cận một cách hiệu quả, đặc biệt trong ngành khuôn mẫu.

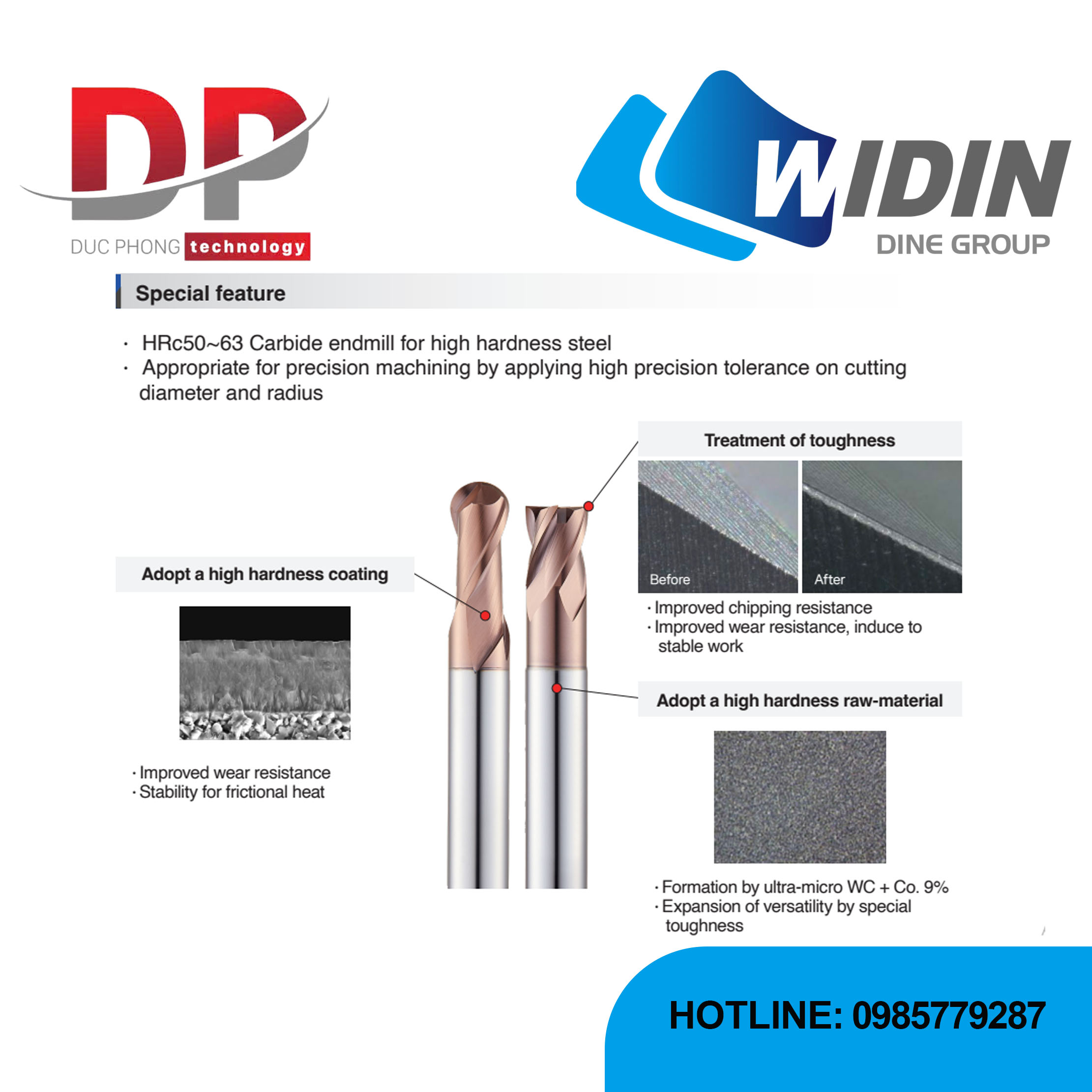

• Dao phay ngón Series ESR714 được chế tạo từ carbide nguyên khối, đảm bảo độ cứng và độ bền vượt trội.
• Lớp phủ với tỷ lệ Si lớn giúp tăng độ cứng ở nhiệt độ cao và khả năng chịu nhiệt, đảm bảo hiệu suất ổn định khi làm việc ở nhiệt độ ma sát cao.
• Dao có dung sai chính xác cao, phù hợp cho các ứng dụng gia công tinh và hoàn thiện.
• Nhờ xử lý tăng độ dẻo dai, dao có khả năng chống sứt mẻ tốt hơn, kéo dài tuổi thọ và đảm bảo quá trình cắt gọt ổn định.
• Vật liệu phù hợp: Thép độ cứng cao (HRc 50 ~ 63), thép khuôn mẫu, thép thông thường và gang.
• Gia công khuôn mẫu chính xác.
• Gia công thép chịu mài mòn, thép sau nhiệt luyện.
• Phay tinh các chi tiết yêu cầu dung sai nhỏ, đặc biệt là các hốc sâu.



Thông số

EDP No.	D (mm)	L1 (mm)	L3 (mm)	L2 (mm)	D2 (mm)
ESR714 0303	3	0.3	8	50	6
ESR714 0305S4	3	0.5	8	50	4
ESR714 0305	3	0.5	8	50	6
ESR714 0403	4	0.3	11	50	6
ESR714 0405	4	0.5	11	50	6
ESR714 0405S4	4	0.5	11	50	4
ESR714 0410	4	1	11	50	6
ESR714 0603	6	0.3	15	60	6
ESR714 0605	6	0.5	15	60	6
ESR714 0610	6	1	15	60	6
ESR714 0803	8	0.3	20	60	8
ESR714 0805	8	0.5	20	60	8
ESR714 0810	8	1	20	60	8
ESR714 0815	8	1.5	20	60	8
ESR714 0820	8	2	20	60	8
ESR714 1003	10	0.3	25	70	10
ESR714 1005	10	0.5	25	70	10
ESR714 1010	10	1	25	70	10
ESR714 1015	10	1.5	25	70	10
ESR714 1020	10	2	25	70	10
ESR714 1025	10	2.5	25	70	10
ESR714 1030	10	3	25	70	10
ESR714 1203	12	0.3	30	80	12
ESR714 1205	12	0.5	30	80	12
ESR714 1210	12	1	30	80	12
ESR714 1215	12	1.5	30	80	12
ESR714 1220	12	2	30	80	12
ESR714 1225	12	2.5	30	80	12
ESR714 1230	12	3	30	80	12

Applicable working materia

Carbon Steel ~HB225	Alloy Steel HB225~325	Pre hardened Steel HB225 ~ 325	Hardened steel SKD61 ~HRc55	Hardened steel SKD11 HRc55~63	Copper	Graphite	Cast iron ~FCD500	Aluminum	Stainless Steel
		○	◎	◎	○

Tolerance

D		Shank Dia.
~ D6	0 ~ -0.012	H5
D8 ~ 12	0 ~ -0.015
