Dao phay ngón EconoStar 4 me Series ESR734 - WIDIN (Dành cho thép độ cứng cao)

Mô tả sản phẩm dao phay ngón EconoStar 4 me Series ESR734

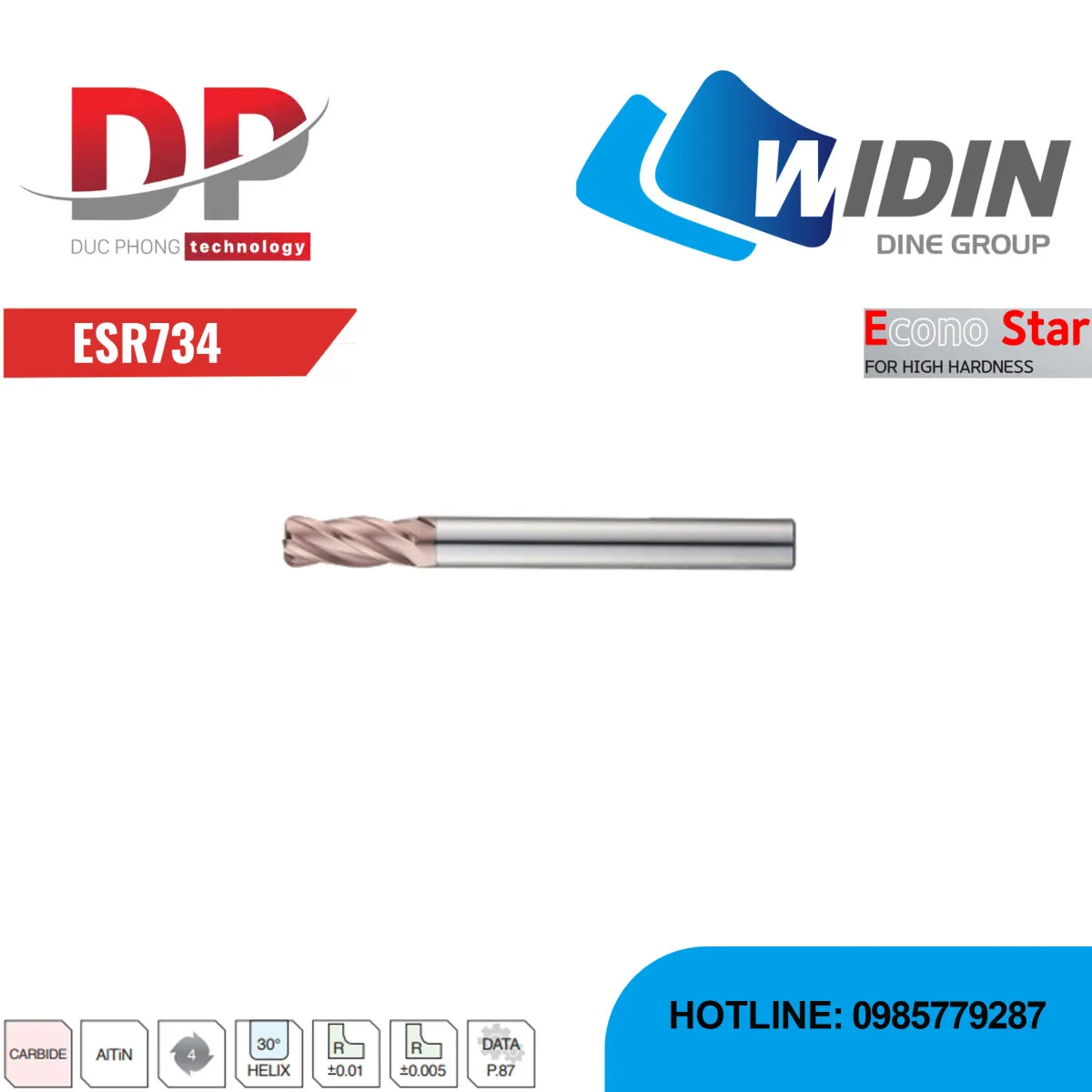

Dao phay ngón EconoStar 4 me Series ESR734 - WIDIN là dòng dao phay ngón đầu bo góc R với 4 me cắt, có thiết kế cổ dài, chuyên dụng để gia công các loại thép có độ cứng cao.

Tính năng nổi bật

• Dao phay ngón EconoStar 4 me Series ESR734 với 4 me cắt giúp tăng độ cứng vững, phù hợp cho các nguyên công phay tinh yêu cầu chất lượng bề mặt cao.
• Với đầu bo góc R giúp tăng cường độ bền của lưỡi cắt tại mũi dao, giảm nguy cơ sứt mẻ và tạo ra các bề mặt chuyển tiếp mượt mà.
• Thiết kế cổ dài này cho phép dao có thể tiếp cận và gia công các hốc sâu, các chi tiết có thành cao hoặc các khu vực khó tiếp cận một cách hiệu quả, đặc biệt trong ngành khuôn mẫu.

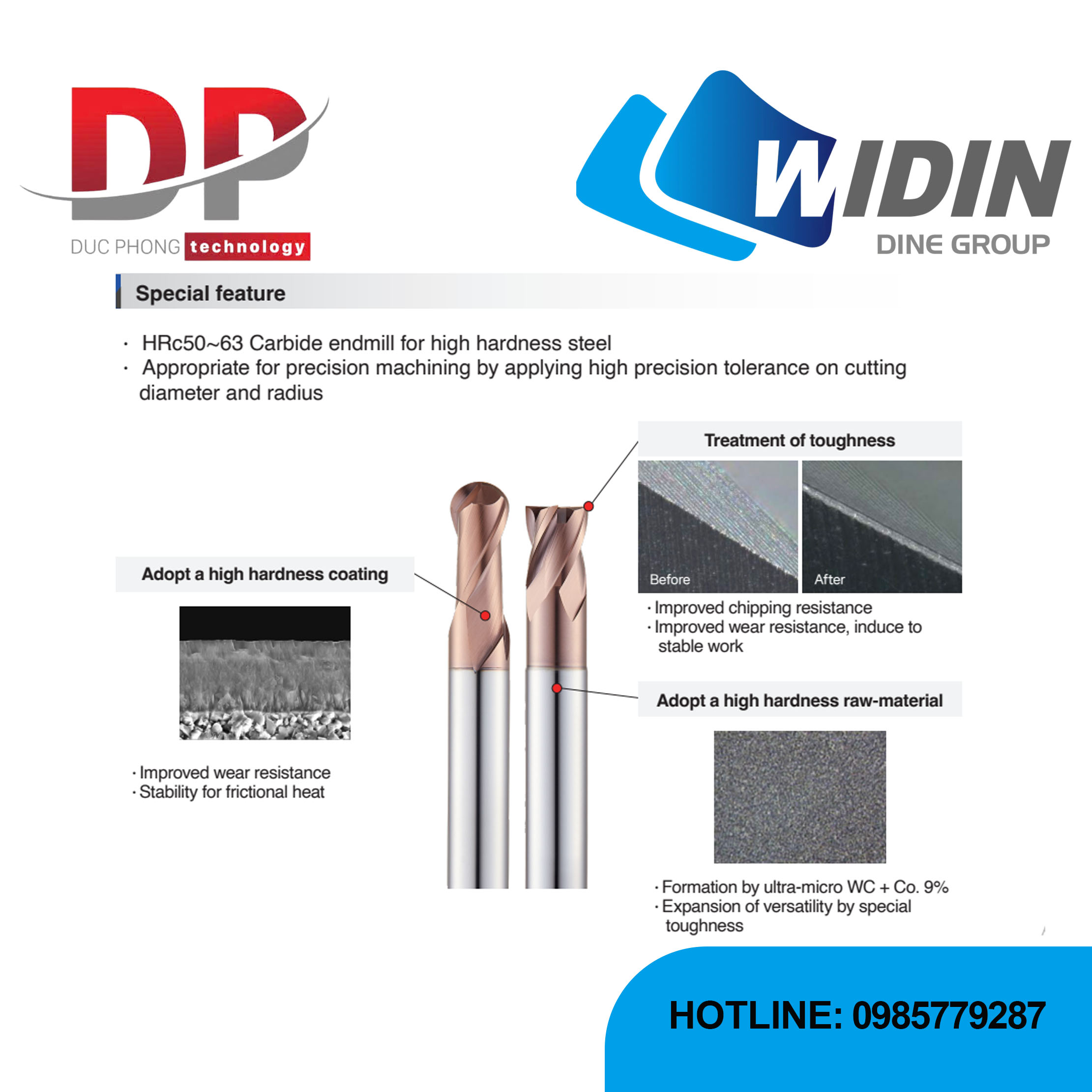

• Dao phay ngón Series ESR734 được chế tạo từ carbide nguyên khối, đảm bảo độ cứng và độ bền vượt trội.
• Lớp phủ với tỷ lệ Si lớn giúp tăng độ cứng ở nhiệt độ cao và khả năng chịu nhiệt, đảm bảo hiệu suất ổn định khi làm việc ở nhiệt độ ma sát cao.
• Dao có dung sai chính xác cao, phù hợp cho các ứng dụng gia công tinh và hoàn thiện.
• Nhờ xử lý tăng độ dẻo dai, dao có khả năng chống sứt mẻ tốt hơn, kéo dài tuổi thọ và đảm bảo quá trình cắt gọt ổn định.
• Vật liệu phù hợp: Thép độ cứng cao (HRc 50 ~ 63), thép khuôn mẫu, thép thông thường và gang.
• Gia công khuôn mẫu chính xác.
• Gia công thép chịu mài mòn, thép sau nhiệt luyện.
• Phay tinh các chi tiết yêu cầu dung sai nhỏ, đặc biệt là các hốc sâu.

Thông số

EDP No.	D (mm)	R (mm)	L1 (mm)	L2 (mm)	D2 (mm)
ESR734 01001	1	0.1	2	50	6
ESR734 01002	1	0.2	2	50	6
ESR734 01003	1	0.3	2	50	6
ESR734 01501	1.5	0.1	3	50	6
ESR734 01502	1.5	0.2	3	50	6
ESR734 01503	1.5	0.3	3	50	6
ESR734 01505	1.5	0.5	3	50	6
ESR734 02001	2	0.1	5	50	6
ESR734 02002	2	0.2	5	50	6
ESR734 02003	2	0.3	5	50	6
ESR734 02005	2	0.5	5	50	6
ESR734 02501	2.5	0.1	7	60	6
ESR734 02502	2.5	0.2	7	60	6
ESR734 02503	2.5	0.3	7	60	6
ESR734 02505	2.5	0.5	7	60	6
ESR734 03001	3	0.1	8	60	6
ESR734 03002	3	0.2	8	60	6
ESR734 03003	3	0.3	8	60	6
ESR734 03005	3	0.5	8	60	6
ESR734 04001	4	0.1	10	70	6
ESR734 04002	4	0.2	10	70	6
ESR734 04002S4	4	0.2	10	70	4
ESR734 04003	4	0.3	10	70	6
ESR734 04005	4	0.5	10	70	6
ESR734 04005S4	4	0.5	10	70	4
ESR734 04010	4	1	10	70	6
ESR734 05001	5	0.1	13	80	6
ESR734 05002	5	0.2	13	80	6
ESR734 05003	5	0.3	13	80	6
ESR734 05005	5	0.5	13	80	6
ESR734 05010	5	1	13	80	6
ESR734 06001	6	0.1	15	90	6
ESR734 06002	6	0.2	15	90	6
ESR734 06003	6	0.3	15	90	6
ESR734 06005	6	0.5	15	90	6
ESR734 06010	6	1	15	90	6
ESR734 08001	8	0.1	20	100	8
ESR734 08002	8	0.2	20	100	8
ESR734 08003	8	0.3	20	100	8
ESR734 08005	8	0.5	20	100	8
ESR734 08010	8	1	20	100	8
ESR734 08020	8	2	20	100	8
ESR734 10002	10	0.2	25	100	10
ESR734 10003	10	0.3	25	100	10
ESR734 10005	10	0.5	25	100	10
ESR734 10010	10	1	25	100	10
ESR734 10020	10	2	25	100	10
ESR734 12002	12	0.2	30	110	12
ESR734 12003	12	0.3	30	110	12
ESR734 12005	12	0.5	30	110	12
ESR734 12010	12	1	30	110	12
ESR734 12010L	12	1	30	150	12
ESR734 12020	12	2	30	110	12

Applicable working materia

Carbon Steel ~HB225	Alloy Steel HB225~325	Pre hardened Steel HB225 ~ 325	Hardened steel SKD61 ~HRc55	Hardened steel SKD11 HRc55~63	Copper	Graphite	Cast iron ~FCD500	Aluminum	Stainless Steel
		○	◎	◎	○

Tolerance

D		Shank Dia.
~ D6	0 ~ -0.012	H5
D8 ~ 12	0 ~ -0.015
