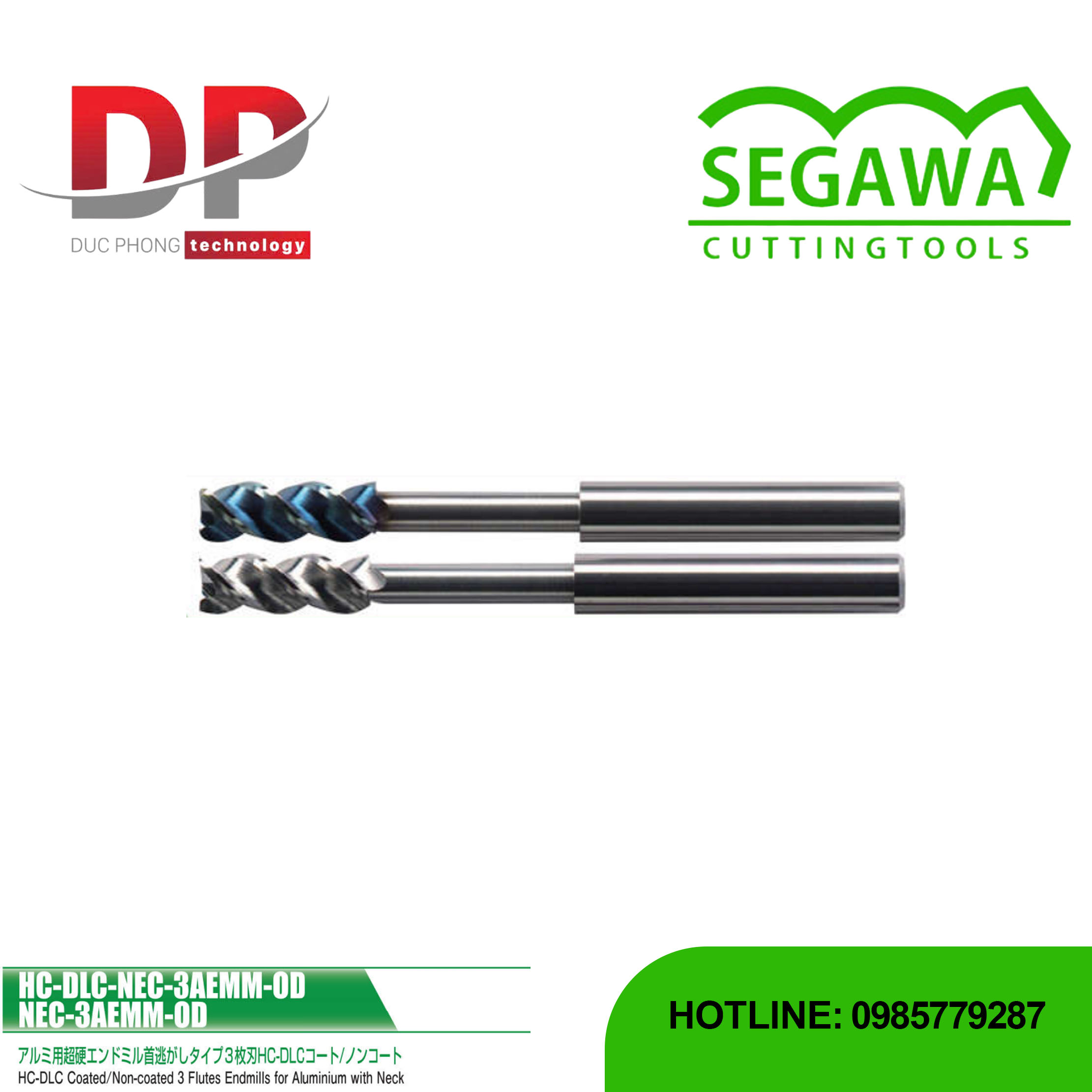

Dao phay ngón HC-DLC-NEC-3AEMM-OD và NEC-3AEMM-OD cổ dài Carbide 3 me - Segawa

Mô tả sản phẩm dao phay ngón HC-DLC-NEC-3AEMM-OD và NEC-3AEMM-OD



Dao phay ngón HC-DLC-NEC-3AEMM-OD và NEC-3AEMM-OD cổ dài Carbide 3 me - Segawa là dòng dao phay ngón hiệu suất cao và chuyên dụng cho hợp kim nhôm và hợp kim đồng, được thiết kế đặc biệt để gia công các chi tiết có hốc sâu nhờ cấu trúc cổ giảm.

Đặc điểm nổi bật

• Chuyên dùng cho nhôm: Thiết kế tối ưu cho hợp kim nhôm và hợp kim đồng.
• Thiết kế cổ giảm : Đây là đặc điểm nổi bật nhất, phần thân dao được làm thon ngay phía trên lưỡi cắt, giúp ngăn chặn sự va chạm với thành phôi khi gia công các hốc sâu hoặc các chi tiết có thành đứng.
• Số me cắt tối ưu: Sử dụng 3 me cắt. Số me này giúp cân bằng giữa tốc độ cắt và khả năng thoát phoi khi gia công nhôm.
• Đầu cắt đặc biệt (OD): Có thiết kế đầu cắt đặc biệt hoặc tùy chỉnh so với phiên bản tiêu chuẩn, ví dụ như có bán kính góc $R$.
• Tùy chọn lớp phủ:
• HC-DLC-NEC-3AEMM-OD: Sử dụng lớp phủ HC-DLC (Hard Carbon - Diamond-Like Carbon), giúp chống dính nhôm vào lưỡi cắt, tối ưu cho gia công tốc độ cao.
• NEC-3AEMM-OD (Không phủ): Là phiên bản không phủ, thích hợp cho các ứng dụng có sử dụng dung dịch làm mát hiệu quả.

Thông số

Work Material Compatibility

Carbon Steels (S45C, S50C)	Alloy Steels (SK, SCM, SUS)	Hardened Steels (~55HRC)	Prehardened Steels (NAK, HPM)	Stainless Steels (SUS304, 316)	Aluminium / Copper Alloys
○	○	○	○	○	◎

Product Specifications

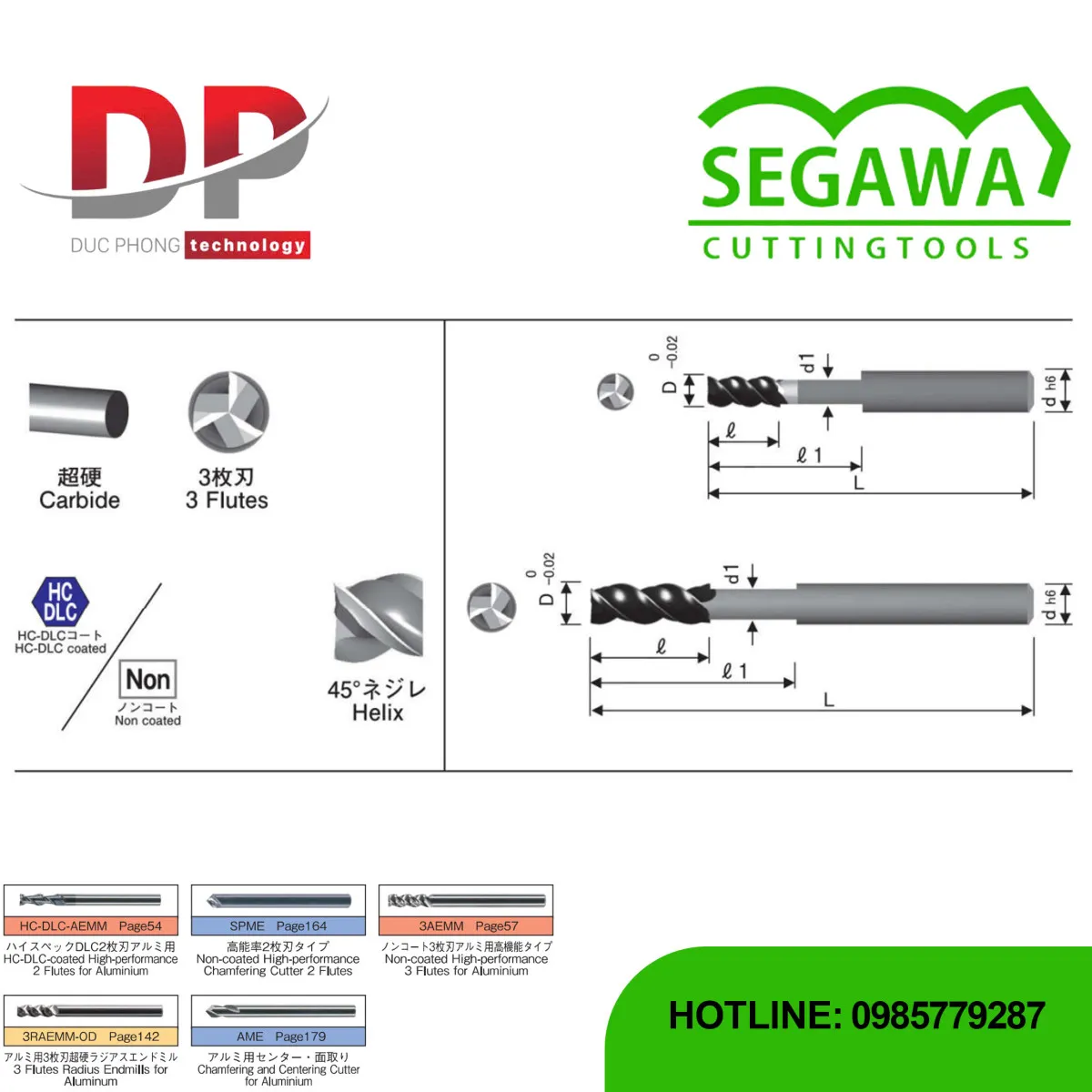

Model	Dia (D, mm)	Flute Length (ℓ, mm)	Neck Length (ℓ₁, mm)	Neck Dia (d₁, mm)	Overall Length (L, mm)	Shank Dia (D, mm)
HC-DLC-NEC-3AEMM-OD 2	2	6	10–22	1.8	60	4
HC-DLC-NEC-3AEMM-OD 3	3	9	13–32	2.8	60	6
HC-DLC-NEC-3AEMM-OD 4	4	12	16–32	3.8	70	6
HC-DLC-NEC-3AEMM-OD 5	5	15	19–32	4.8	70	6
HC-DLC-NEC-3AEMM-OD 6	6	18	22–32	5.8	80	8
HC-DLC-NEC-3AEMM-OD 8	8	24	28–50	7.8	80	8
HC-DLC-NEC-3AEMM-OD 10	10	30	34–50	9.8	100	10
HC-DLC-NEC-3AEMM-OD 12	12	36	40–60	11.8	100	12
HC-DLC-NEC-3AEMM-OD 16	16	40	48–65	15.8	120	16
HC-DLC-NEC-3AEMM-OD 20	20	50	54–90	19.8	125	20

Model	Dia (D, mm)	Flute Length (ℓ, mm)	Neck Length (ℓ₁, mm)	Neck Dia (d₁, mm)	Overall Length (L, mm)	Shank Dia (D, mm)
NEC-3AEMM-OD 3	3	9	13–32	2.8	60	6
NEC-3AEMM-OD 4	4	12	16–32	3.8	70	6
NEC-3AEMM-OD 5	5	15	19–32	4.8	70	6
NEC-3AEMM-OD 6	6	18	22–32	5.8	80	8
NEC-3AEMM-OD 8	8	24	28–50	7.8	80	8
NEC-3AEMM-OD 10	10	30	34–50	9.8	100	10
NEC-3AEMM-OD 12	12	36	40–60	11.8	100	12
NEC-3AEMM-OD 16	16	40	48–65	15.8	120	16
NEC-3AEMM-OD 20	20	50	54–90	19.8	125	20
