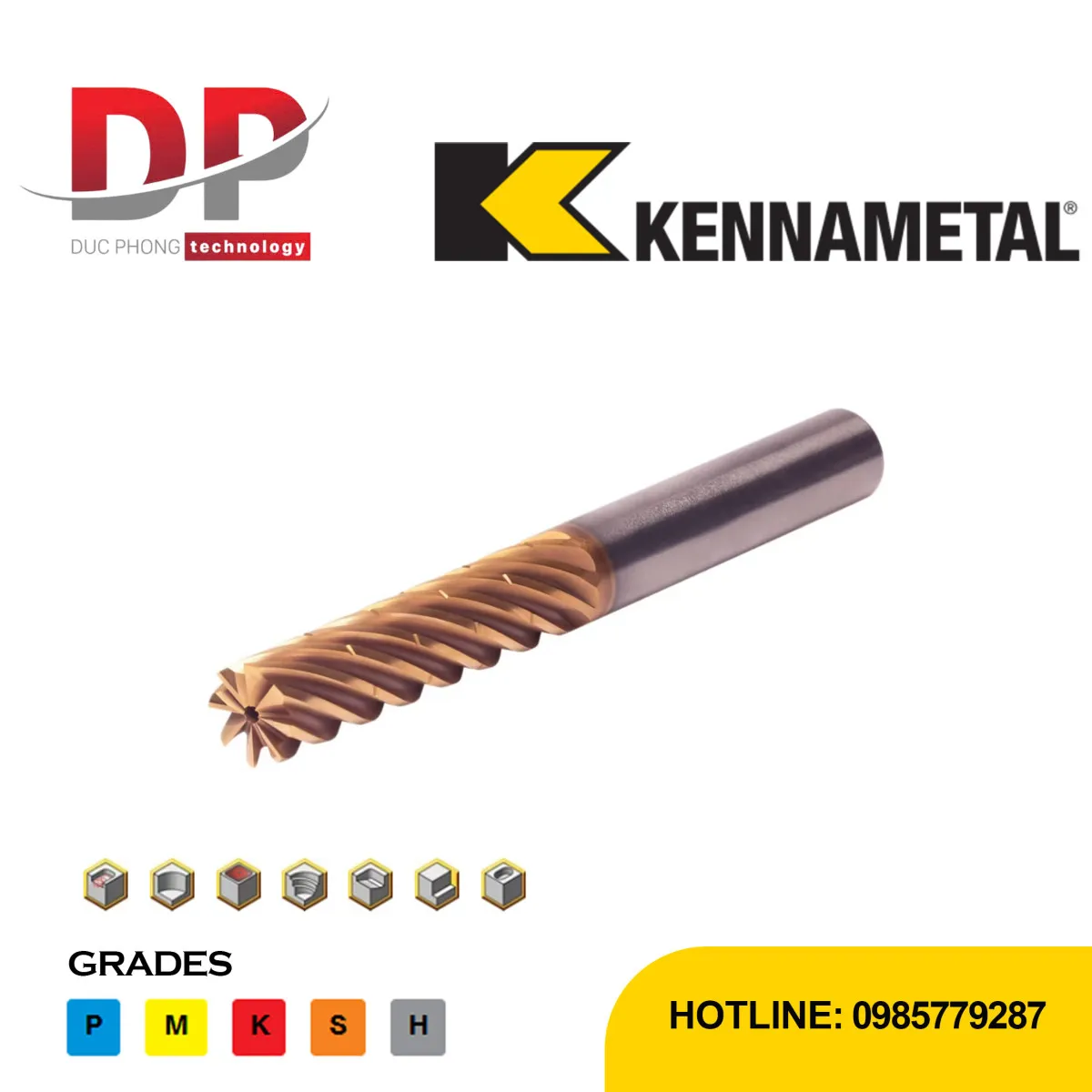

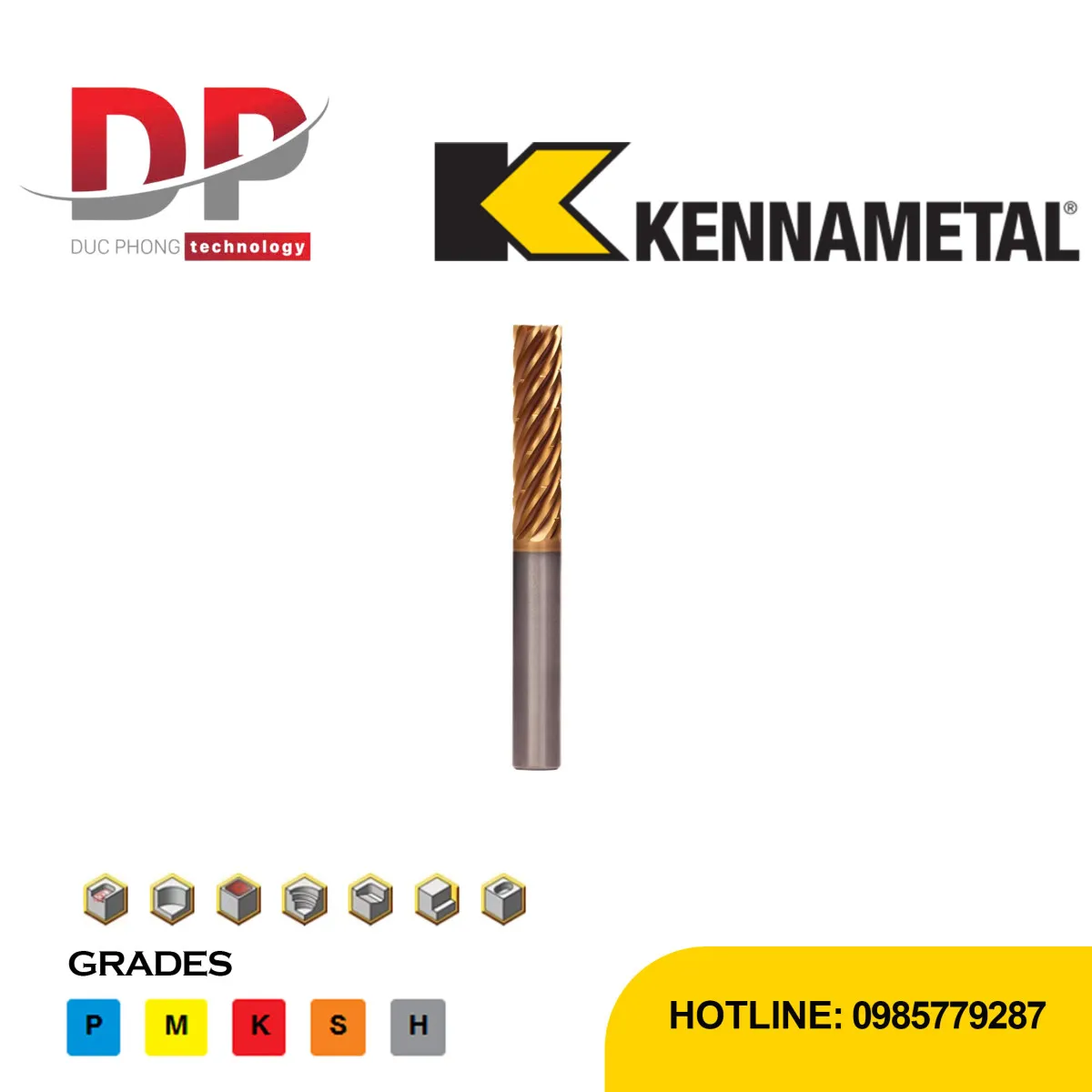

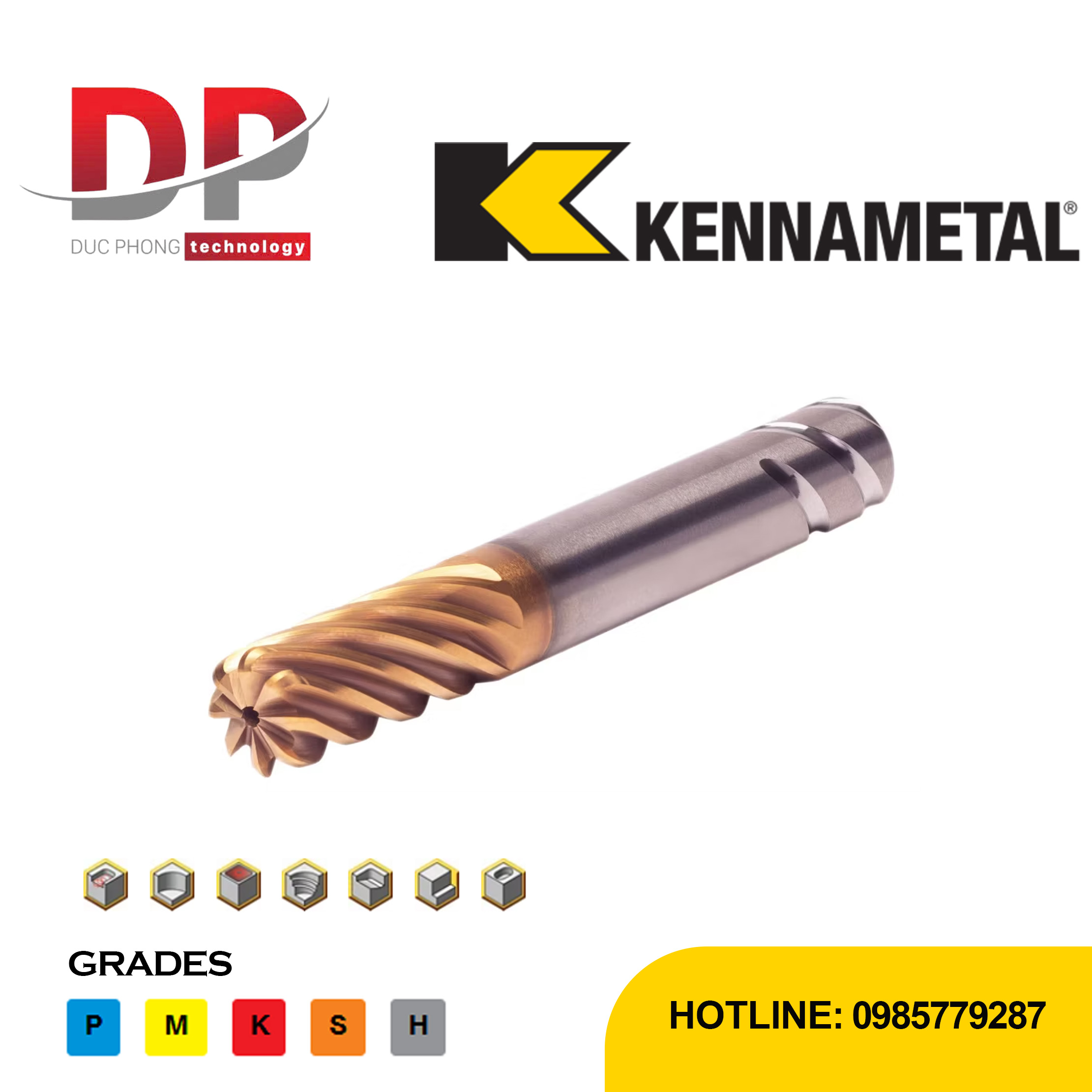

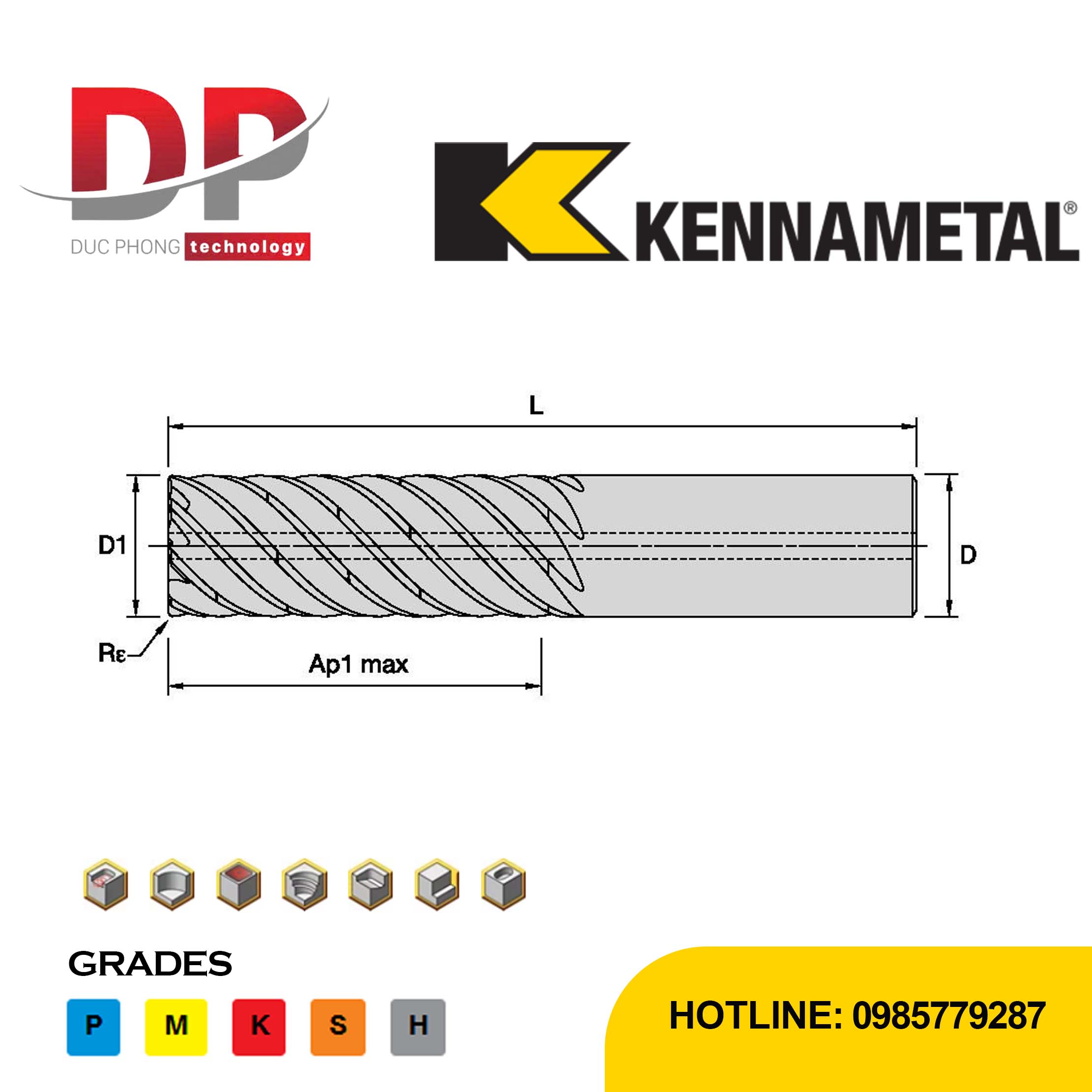

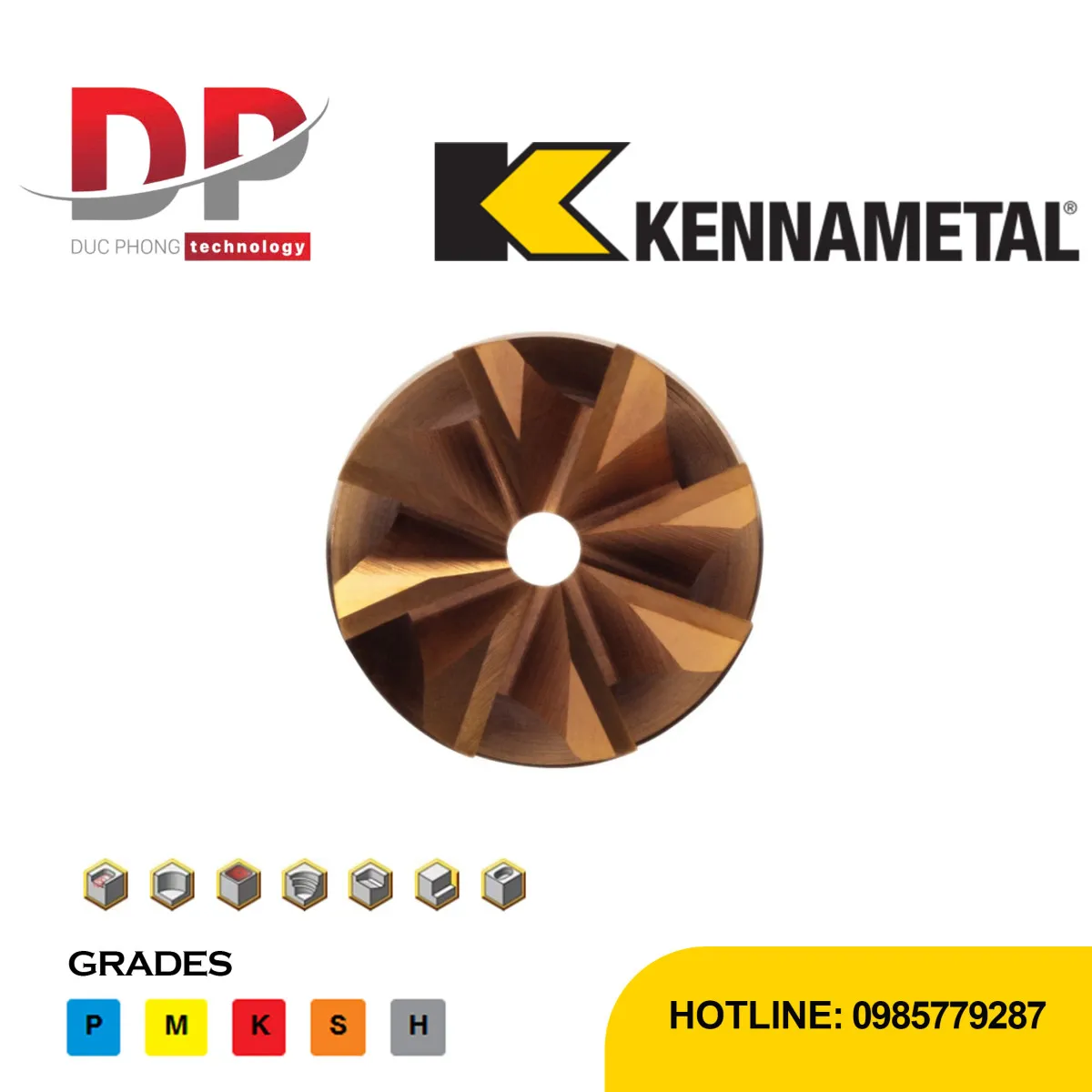

Dao phay ngón Kennametal HARVI™ IV, 8 rãnh, làm mát trong, Safe-Lock™ Shank, hệ inch
Mã sản phẩm: 106359483
Trụ sở chính Hà Nội:
- Hà Nội
- Hotline: 0985779287
- Email: info@ducphong.vn
-
Địa chỉ: Tầng 7, Căn số 32V5A, KĐT Văn Phú, phường Phú La, quận Hà Đông, TP. Hà Nội
Thời gian làm việc: Từ 8h - 17h từ Thứ 2 đến Thứ 6. Sáng thứ 7 từ 8h-12h, nghỉ Chủ Nhật
Chi nhánh TP.HCM:
- Thành phố Hồ Chí Minh
- Hotline: 0985779287
- Email: info@ducphong.vn
-
Địa chỉ: 228/55, Thống Nhất, P. 10, Q. Gò Vấp, TP. HCM
Thời gian làm việc: Từ 8h - 17h từ Thứ 2 đến Thứ 6. Sáng thứ 7 từ 8h-12h, nghỉ Chủ Nhật
Đang tải
| Hình | Mã hàng | Mô tả | Giá bán (vnđ) | Số lượng |
|---|---|---|---|---|
 | HA4R8RA0500R100SLR015I | 7102490 | Liên hệ | |
| | HA4R8RA1000R200SLR190I | 7102555 | Liên hệ | |
| | HA4R8RA0750S100SLR030I | 7102528 | Liên hệ | |
| | HA4R8RA0750S100SLR060I | 7102529 | Liên hệ | |
| | HA4R8RA0750S100SLR090I | 7102530 | Liên hệ | |
| | HA4R8RA0750S100SLR120I | 7102531 | Liên hệ | |
| | HA4R8RA0750S100SLR190I | 7102532 | Liên hệ | |
| | HA4R8RA1000R200SLR030I | 7102552 | Liên hệ | |
| | HA4R8RA1000R200SLR060I | 7102553 | Liên hệ | |
| | HA4R8RA1000R200SLR120I | 7102554 | Liên hệ | |
| | HA4R8RA1000R200SLR250I | 7102556 | Liên hệ | |
| | HA4R8RA0750R163SLR120I | 7102537 | Liên hệ | |
| | HA4R8RA1000S125SLR030I | 7102540 | Liên hệ | |
| | HA4R8RA1000S125SLR060I | 7102541 | Liên hệ | |
| | HA4R8RA1000S125SLR120I | 7102542 | Liên hệ | |
| | HA4R8RA1000S125SLR190I | 7102543 | Liên hệ | |
| | HA4R8RA1000S125SLR250I | 7102544 | Liên hệ | |
| | HA4R8RA1000S175SLR030I | 7102546 | Liên hệ | |
| | HA4R8RA1000S175SLR060I | 7102547 | Liên hệ | |
| | HA4R8RA1000S175SLR120I | 7102548 | Liên hệ | |
| | HA4R8RA1000S175SLR190I | 7102549 | Liên hệ | |
| | HA4R8RA0750R163SLR190I | 7102538 | Liên hệ | |
| | HA4R8RA0750R163SLR090I | 7102536 | Liên hệ | |
| | HA4R8RA0500R100SLR030I | 7102511 | Liên hệ | |
| | HA4R8RA0625R125SLR030I | 7102522 | Liên hệ | |
| | HA4R8RA0500R100SLR060I | 7102512 | Liên hệ | |
| | HA4R8RA0500R100SLR090I | 7102513 | Liên hệ | |
| | HA4R8RA0500R100SLR120I | 7102514 | Liên hệ | |
| | HA4R8RA0500S063SLR015I | 7102484 | Liên hệ | |
| | HA4R8RA0500S063SLR030I | 7102485 | Liên hệ | |
| | HA4R8RA0500S063SLR060I | 7102486 | Liên hệ | |
| | HA4R8RA0500S063SLR090I | 7102487 | Liên hệ | |
| | HA4R8RA0500S063SLR120I | 7102488 | Liên hệ | |
| | HA4R8RA0625R125SLR060I | 7102523 | Liên hệ | |
| | HA4R8RA0750R163SLR060I | 7102535 | Liên hệ | |
| | HA4R8RA0625R125SLR090I | 7102524 | Liên hệ | |
| | HA4R8RA0625R125SLR120I | 7102525 | Liên hệ | |
| | HA4R8RA0625R125SLR190I | 7102526 | Liên hệ | |
| | HA4R8RA0625S075SLR030I | 7102516 | Liên hệ | |
| | HA4R8RA0625S075SLR060I | 7102517 | Liên hệ | |
| | HA4R8RA0625S075SLR090I | 7102518 | Liên hệ | |
| | HA4R8RA0625S075SLR120I | 7102519 | Liên hệ | |
| | HA4R8RA0625S075SLR190I | 7102520 | Liên hệ | |
| | HA4R8RA0750R163SLR030I | 7102534 | Liên hệ | |
| | HA4R8RA1000S175SLR250I | 7102550 | Liên hệ | |
ĐẶC ĐIỂM NỔI BẬT
View: 7
Đặc điểm nổi bật:
-
Một dụng cụ cho phay thô và hoàn thiện: giảm số lần setup dụng cụ.
-
Thiết kế lõi và rãnh độc quyền: khoảng cách rãnh tối ưu cho việc hình thành phoi hoàn hảo và độ cứng cao.
-
Hiệu suất cao: phát triển để gia công titan, hợp kim chịu nhiệt và thép không gỉ.
-
Safe-Lock™: hệ thống khóa chống trượt, đảm bảo an toàn và ổn định trong quá trình gia công.
-
Làm mát trong: giúp làm mát trực tiếp tại điểm cắt, tăng tuổi thọ dụng cụ và cải thiện chất lượng bề mặt gia công.
TechnicalInfo
| Angle of engagement (phi°) relative to cutting width (Ae) |  | |||||||||
| ae | 2% | 5% | 7.50% | 10% | 15% | 20% | 30% | 40% | 50% | 100% |
| phi - angle of engagement | 16.26 | 25.84 | 31.79 | 36.87 | 45.57 | 53.13 | 66.42 | 78.46 | 90 | 180 |
Application Data
| Adjustment factors for speed (Vc) and feed (Fz) • METRIC | |||||||
| Maximum cutting width (Ae) for given cutting depth (Ap) | |||||||
| Ap | ≤.125 x D1 | >.125xD1 ≤ .5xD1 | >.5xD1 ≤ 1xD1 | >1xD1 ≤ 2xD1 | >2xD1 ≤ 3xD1 | >3xD1 ≤ 4xD1 | >4 x D1 |
| Max Ae | 100% x D1 | 50% x D1 x KAp | 40% x D1 x KAp | 30% x D1 x KAp | 20% x D1 x KAp | 15% x D1 x KAp | 10% x D1 x KAp |
| Note: KAp value is given on the Speed and Feed table, according to the type of workpiece material selected. | |||||||
| Adjustment factors for speed (Vc) and feed (Fz) • METRIC | ||||||||||
| Ae/D1 | ≤2% | >2% ≤ 5% | >5 ≤ 7.5% | >7.5% ≤ 10% | >10% ≤ 15% | >15% ≤ 20% | >20% ≤ 30% | >30% ≤ 40% | >40% ≤ 50% | >50% ≤ 100% |
| Kv | 3 | 2.5 | 1.9 | 1.4 | 1.35 | 1.3 | 1.2 | 1.1 | 1 | 0.9 |
| KFz | 3.28 | 2.3 | 1.95 | 1.7 | 1.5 | 1.25 | 1.09 | 1.02 | 1 | 1 |
| Note: Identify the radial engagement per percentage of the tool diameter (Ae/D1). That column will give you the factor to multiply the Base SMF and Base IPT on the Speed and Feed original table Kv = Factor to multiply the Speed by KFz = Factor to multiply the Feed by | ||||||||||
| To calculate application specific cutting data, please use KAp, Kv, and Kfz from tables above for adaption of cutting speeds and feeds respectively: Maximum Ae=(Ap1Max/D1) * KAp * D1 Vc new = Vc * Kv IPT new = IPT * KFz | Sample Calculation Material: S4 D1: 25 mm Ap: 2xD1 Max Ae: 30% x KAp x D1 --- 30% * 0.7 * D1 = 21%xD1 SFM: Base x Kv --- 45 * 1.2 = 54 IPT: Base x KFz --- 0.081 * 1.09 = 0.088 | Final cutting data recommendation: Max Ae = 0.3 * 0.7 * 25 = 5.25 mm Vc new = 45 * 1.2 = 54 m/min IPT new = 0.081 * 1.09 = 0.088 mm/th | ||||||||
| Table for Feed and Speed Calculation with Adjustment Factor • METRIC | ||||||||
 | Side Milling (A) | KCSM15A | Recommended feed per tooth (fz=mm/th) for side milling | |||||
| Material Group | Max Ae Factor (KAp) | Base Cutting Speed Vc (m/min) | 10 | 12 | 16 | 20 | 25 | |
| P | 3 | 1 | 130 | 0.049 | 0.055 | 0.067 | 0.080 | 0.095 |
| 4 | 1 | 100 | 0.044 | 0.049 | 0.059 | 0.069 | 0.081 | |
| 5 | 0.8 | 65 | 0.038 | 0.043 | 0.053 | 0.063 | 0.076 | |
| 6 | 0.7 | 50 | 0.032 | 0.036 | 0.043 | 0.050 | 0.060 | |
| M | 1 | 1 | 80 | 0.049 | 0.055 | 0.067 | 0.080 | 0.095 |
| 2 | 0.8 | 60 | 0.038 | 0.043 | 0.053 | 0.063 | 0.076 | |
| 3 | 0.8 | 60 | 0.032 | 0.036 | 0.043 | 0.050 | 0.060 | |
| S | 1 | 0.5 | 50 | 0.049 | 0.055 | 0.067 | 0.080 | 0.095 |
| 2 | 0.5 | 30 | 0.038 | 0.043 | 0.053 | 0.063 | 0.076 | |
| 3 | 0.5 | 25 | 0.026 | 0.030 | 0.036 | 0.043 | 0.051 | |
| 4 | 0.7 | 45 | 0.041 | 0.051 | 0.061 | 0.069 | 0.081 | |
| H | 1 | 0.8 | 80 | 0.044 | 0.049 | 0.059 | 0.069 | 0.081 |
| 2 | 0.5 | 70 | 0.037 | 0.041 | 0.050 | 0.059 | 0.070 | |
| These guidelines may require variations to achieve optimum results. Above parameters are based on ideal conditions. For smaller taper machining centers, please adjust parameters accordingly on 12mm diameter. Maximum ramp angle is 2°. Tools with chip splitters can be used as finishers. | ||||||||
| Adjustment factors for speed (Vc) and feed (Fz) • INCH | ||||||||||
| Ae/D1 | ≤2% | >2% ≤ 5% | >5 ≤ 7.5% | >7.5% ≤ 10% | >10% ≤ 15% | >15% ≤ 20% | >20% ≤ 30% | >30% ≤ 40% | >40% ≤ 50% | >50% ≤ 100% |
| Kv | 3 | 2.5 | 1.9 | 1.4 | 1.35 | 1.3 | 1.2 | 1.1 | 1 | 0.9 |
| KFz | 3.28 | 2.3 | 1.95 | 1.7 | 1.5 | 1.25 | 1.09 | 1.02 | 1 | 1 |
| Note: Identify the radial engagement per percentage of the tool diameter (Ae/D1). That column will give you the factor to multiply the Base SMF and Base IPT on the Speed and Feed original table Kv = Factor to multiply the Speed by KFz = Factor to multiply the Feed by | ||||||||||
| To calculate application specific cutting data, please use KAp, Kv, and Kfz from tables above for adaption of cutting speeds and feeds respectively: Maximum Ae=(Ap1Max/D1) * KAp * D1 Vc new = Vc * Kv IPT new = IPT * KFz | Sample Calculation Material: S4 D1: 25 mm Ap: 2xD1 Max Ae: 30% x KAp x D1 --- 30% * 0.7 * D1 = 21%xD1 SFM: Base x Kv --- 45 * 1.2 = 54 IPT: Base x KFz --- 0.081 * 1.09 = 0.088 | Final cutting data recommendation: Max Ae = 0.3 * 0.7 * 25 = 5.25 mm Vc new = 45 * 1.2 = 54 m/min IPT new = 0.081 * 1.09 = 0.088 mm/th | ||||||||
| Table for Feed and Speed Calculation with Adjustment Factor • INCH | |||||||||
| Side Milling (A) | KCSM15A | Recommended feed per tooth (fz=IPT) for side milling | ||||||
| frac. | 3/8 | 1/2 | 5/8 | 3/4 | 1 | ||||
| Material Group | Max Ae Factor (KAp) | Base Cutting Speed Vc (SFM) | dec. | 0.375 | 0.500 | 0.625 | 0.750 | 1 | |
| P | 3 | 1 | 420 | IPT | 0.0018 | 0.0023 | 0.0027 | 0.003 | 0.0037 |
| 4 | 1 | 320 | IPT | 0.0016 | 0.0021 | 0.0024 | 0.0026 | 0.0031 | |
| 5 | 0.8 | 210 | IPT | 0.0014 | 0.0018 | 0.0022 | 0.0024 | 0.0029 | |
| 6 | 0.7 | 160 | IPT | 0.0012 | 0.0015 | 0.0018 | 0.0019 | 0.0022 | |
| M | 1 | 1 | 275 | IPT | 0.0018 | 0.0023 | 0.0027 | 0.003 | 0.0037 |
| 2 | 0.8 | 200 | IPT | 0.0014 | 0.0018 | 0.0022 | 0.0024 | 0.0029 | |
| 3 | 0.8 | 200 | IPT | 0.0012 | 0.0015 | 0.0018 | 0.0019 | 0.0022 | |
| S | 1 | 0.5 | 160 | IPT | 0.0018 | 0.0023 | 0.0027 | 0.003 | 0.0037 |
| 2 | 0.5 | 100 | IPT | 0.0014 | 0.0018 | 0.0022 | 0.0024 | 0.0029 | |
| 3 | 0.5 | 80 | IPT | 0.001 | 0.0013 | 0.0014 | 0.0016 | 0.002 | |
| 4 | 0.7 | 160 | IPT | 0.0016 | 0.002 | 0.0024 | 0.0027 | 0.0032 | |
| H | 1 | 0.8 | 260 | IPT | 0.0016 | 0.0021 | 0.0024 | 0.0026 | 0.0031 |
| 2 | 0.5 | 230 | IPT | 0.0014 | 0.0018 | 0.002 | 0.0022 | 0.0026 | |
| These guidelines may require variations to achieve optimum results. Above parameters are based on ideal conditions. For smaller taper machining centers, please adjust parameters accordingly on 12mm diameter. Maximum ramp angle is 2°. Tools with chip splitters can be used as finishers. | |||||||||
| Adjustment factors for speed (Vc) and feed (Fz) • INCH | |||||||
| Maximum cutting width (Ae) for given cutting depth (Ap) | |||||||
| Ap | ≤.125 x D1 | >.125xD1 ≤ .5xD1 | >.5xD1 ≤ 1xD1 | >1xD1 ≤ 2xD1 | >2xD1 ≤ 3xD1 | >3xD1 ≤ 4xD1 | >4 x D1 |
| Max Ae | 100% x D1 | 50% x D1 x KAp | 40% x D1 x KAp | 30% x D1 x KAp | 20% x D1 x KAp | 15% x D1 x KAp | 10% x D1 x KAp |
| Note: KAp value is given on the Speed and Feed table, according to the type of workpiece material selected. | |||||||
