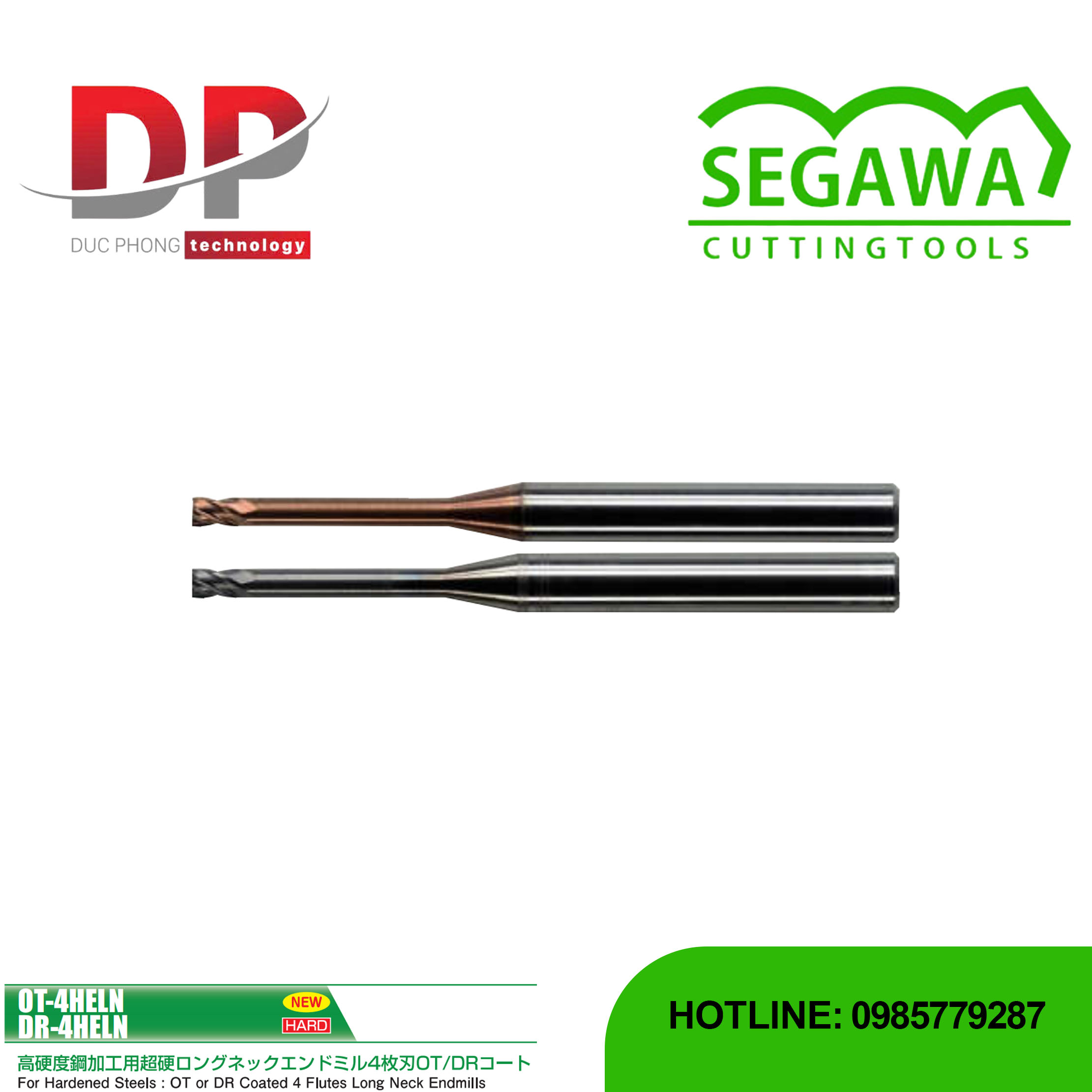

Dao phay ngón OT-4HELN và DR-4HELN cổ dài Carbide 4 me có phủ OT hoặc DR - Segawa

Mô tả sản phẩm dao phay ngón OT-4HELN và DR-4HELN cổ dài Carbide 4 me có phủ OT hoặc DR



Dao phay ngón OT-4HELN và DR-4HELN cổ dài Carbide 4 me có phủ OT hoặc DR - Segawa là dòng dao phay ngón hiệu suất cao và chuyên dụng cho việc gia công các vật liệu có độ cứng cao (Hardened Steels), đặc biệt là các chi tiết có hốc sâu và góc nhỏ nhờ thiết kế cổ dài.

Đặc điểm nổi bật

• Chuyên dùng cho thép cứng: Được thiết kế tối ưu cho việc gia công thép đã tôi cứng.
• Lớp phủ OT đã được công nhận cho vật liệu cứng và tốc độ cao.
• Lớp phủ DR mới được cung cấp để đạt được tốc độ cao hơn và tuổi thọ dài hơn nữa khi gia công thép có độ cứng cao, DR có thể gia công hiệu quả thép lên đến 70 HRC.
• Thiết kế cổ dài: Phần cổ thon dài giúp ngăn ngừa sự va chạm với thành phôi, cho phép gia công các hốc sâu và các chi tiết có góc xiên lớn.
• Thiết kế me cắt: Sử dụng 4 me cắt và góc xoắn 50∘. Góc xoắn cao giúp tối ưu hóa việc thoát phoi và giảm lực cắt khi gia công vật liệu cứng.
• Gia công đa dạng: Phù hợp để gia công các vật liệu từ thép carbon, thép hợp kim, thép tiền tôi cứng, thép không gỉ, và đặc biệt là thép đã tôi cứng.

Thông số

Work Material Compatibility

Carbon Steels (S45C, S50C)	Alloy Steels (SK, SCM, SUS)	Hardened Steels (~55HRC)	Hardened Steels (~65HRC)	Hardened Steels (~70HRC)	Prehardened Steels (NAK, HPM)	Stainless Steels (SUS304, 316)	Aluminium / Copper Alloys	Plastics	Graphite
○	○	◎	◎	◎ (DR)	○	○	○	○	○

Product Specifications

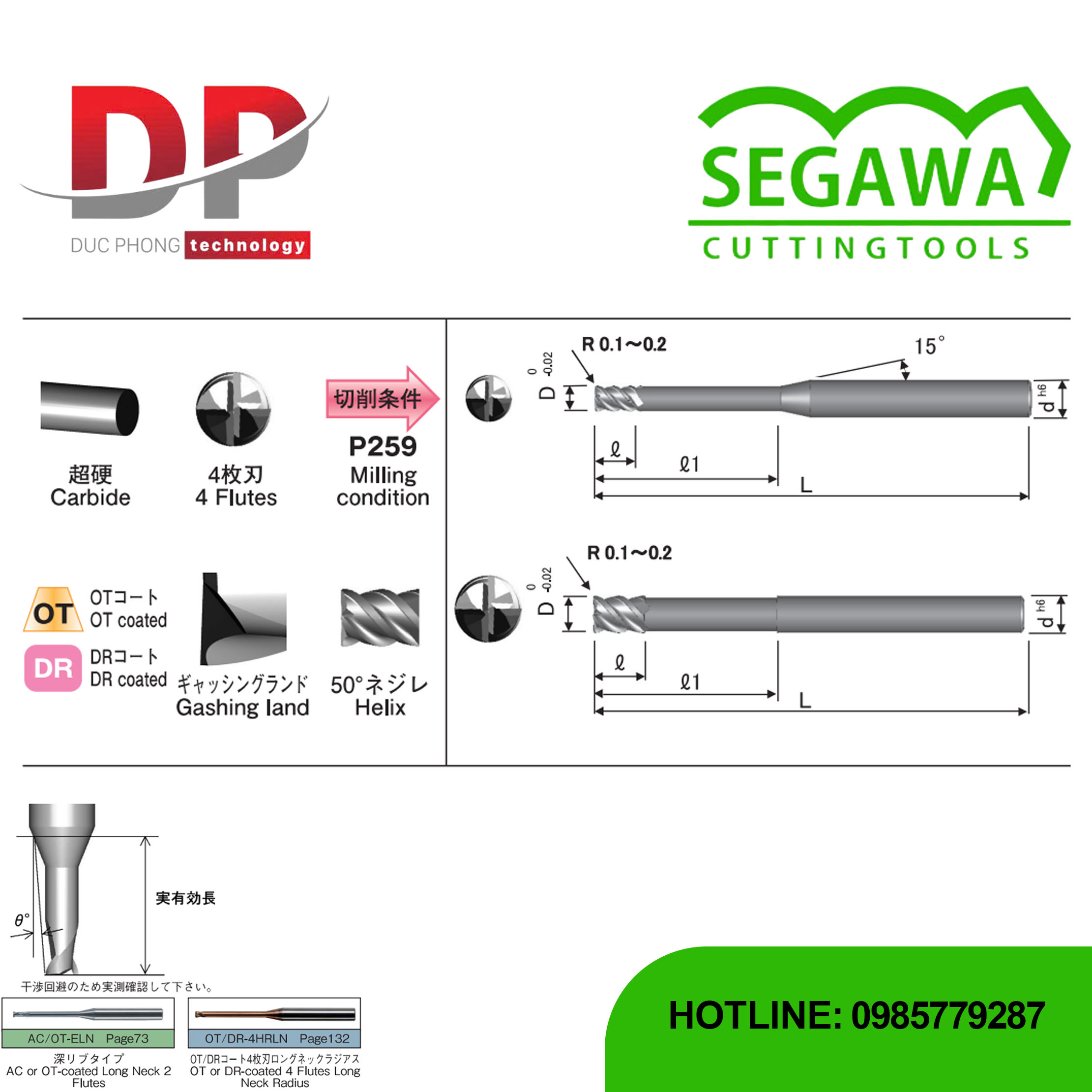

Model	Dia (mm)	Flute Length (ℓ)	Neck Length (ℓ₁)	Neck Dia (d₁)	Overall Length (L)	Shank Dia (D)	Inclined Angles (°)
○○-4HELIN 1×4	1	4	6	0.95	50	4	0.5 / 1 / 1.5 / 2 / 3
○○-4HELIN 1×6	1	6	8	0.95	50	4	0.5 / 1 / 1.5 / 2 / 3
○○-4HELIN 1×8	1	8	10	0.95	50	4	0.5 / 1 / 1.5 / 2 / 3
○○-4HELIN 1×10	1	10	12	0.95	50	4	0.5 / 1 / 1.5 / 2 / 3
○○-4HELIN 1×12	1	12	14	0.95	50	4	0.5 / 1 / 1.5 / 2 / 3
○○-4HELIN 1×14	1	14	16	0.95	50	4	0.5 / 1 / 1.5 / 2 / 3
○○-4HELIN 1×16	1	16	18	0.95	70	4	0.5 / 1 / 1.5 / 2 / 3
○○-4HELIN 1×18	1	18	20	0.95	70	4	0.5 / 1 / 1.5 / 2 / 3
○○-4HELIN 1×22	1	22	25	0.95	70	4	0.5 / 1 / 1.5 / 2 / 3
○○-4HELIN 1×25	1	25	28	0.95	70	4	0.5 / 1 / 1.5 / 2 / 3
○○-4HELIN 1.5×6	1.5	6	8	1.45	60	6	0.5 / 1 / 1.5 / 2 / 3
○○-4HELIN 1.5×10	1.5	10	12	1.45	60	6	0.5 / 1 / 1.5 / 2 / 3
○○-4HELIN 1.5×12	1.5	12	14	1.45	60	6	0.5 / 1 / 1.5 / 2 / 3
○○-4HELIN 1.5×16	1.5	16	18	1.45	70	6	0.5 / 1 / 1.5 / 2 / 3
○○-4HELIN 1.5×18	1.5	18	20	1.45	70	6	0.5 / 1 / 1.5 / 2 / 3
○○-4HELIN 1.5×20	1.5	20	22	1.45	70	6	0.5 / 1 / 1.5 / 2 / 3
○○-4HELIN 2×6	2	6	8	1.95	60	6	0.5 / 1 / 1.5 / 2 / 3
○○-4HELIN 2×8	2	8	10	1.95	60	6	0.5 / 1 / 1.5 / 2 / 3
○○-4HELIN 2×10	2	10	12	1.95	60	6	0.5 / 1 / 1.5 / 2 / 3
○○-4HELIN 2×12	2	12	14	1.95	60	6	0.5 / 1 / 1.5 / 2 / 3
○○-4HELIN 2×14	2	14	16	1.95	60	6	0.5 / 1 / 1.5 / 2 / 3
○○-4HELIN 2×16	2	16	18	1.95	70	6	0.5 / 1 / 1.5 / 2 / 3
○○-4HELIN 2×18	2	18	20	1.95	70	6	0.5 / 1 / 1.5 / 2 / 3
○○-4HELIN 2×20	2	20	22	1.95	70	6	0.5 / 1 / 1.5 / 2 / 3
○○-4HELIN 2×25	2	25	28	1.95	70	6	0.5 / 1 / 1.5 / 2 / 3
○○-4HELIN 3×20	3	20	25	2.9	70	6	0.5 / 1 / 1.5 / 2 / 3
○○-4HELIN 4×16	4	16	20	3.8	70	6	0.5 / 1 / 1.5 / 2 / 3
○○-4HELIN 4×25	4	25	30	3.8	70	6	0.5 / 1 / 1.5 / 2 / 3
○○-4HELIN 5×20	5	20	25	4.8	100	6	0.5 / 1 / 1.5 / 2 / 3
○○-4HELIN 6×30	6	30	40	5.8	100	6	0.5 / 1 / 1.5 / 2 / 3
○○-4HELIN 6×50	6	50	—	5.8	100	6	0.5 / 1 / 1.5 / 2 / 3
