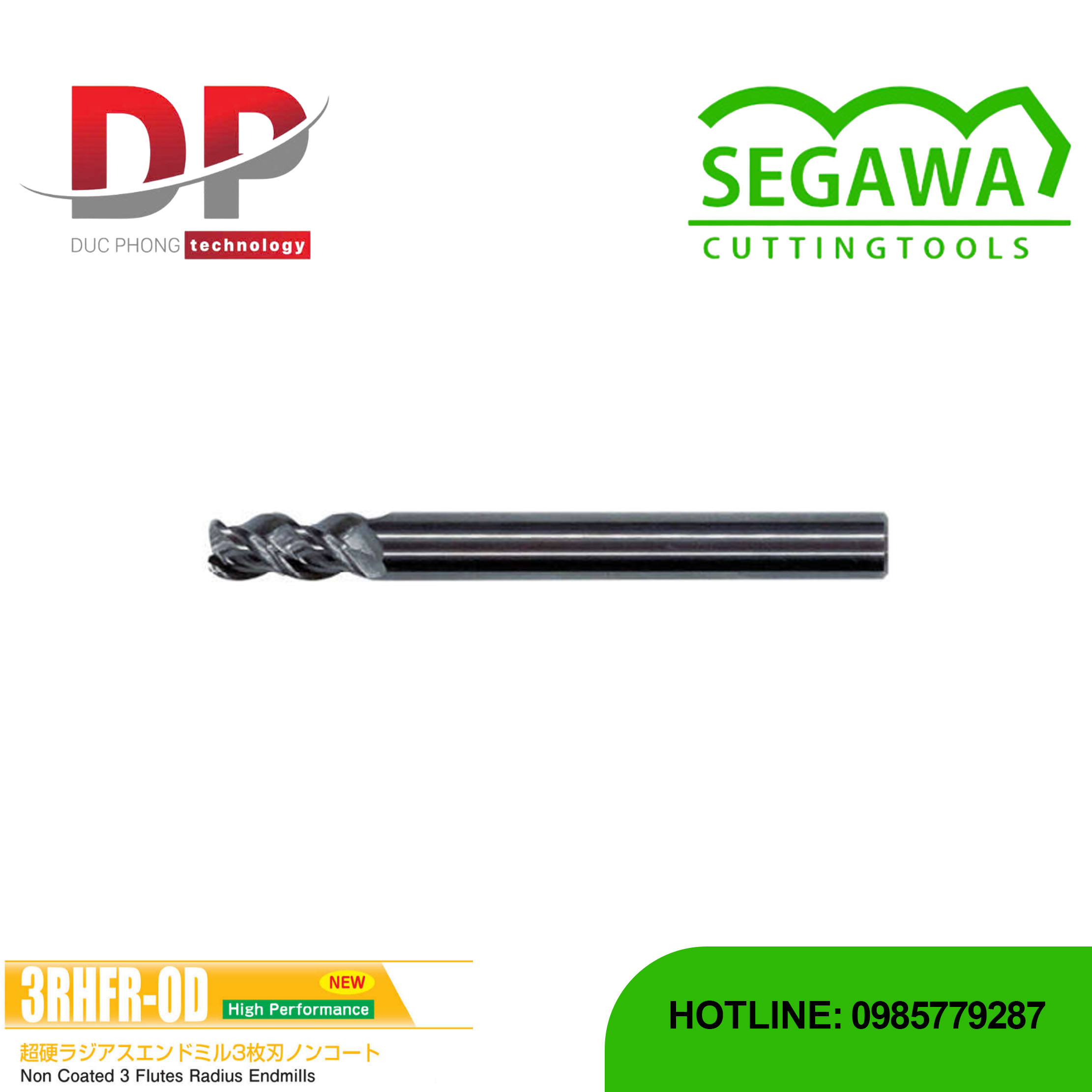

Dao phay ngón Radius 3RHFR-OD Carbide 3 me - Segawa

Mô tả sản phẩm dao phay ngón Radius 3RHFR-OD Carbide 3 me



Dao phay ngón Radius 3RHFR-OD Carbide 3 me - Segawa là sản phẩm mới hiệu suất cao và là phiên bản tùy chỉnh. Đây là dao phay Radius (góc bo) với 3 me cắt và không có lớp phủ. Thiết kế 3 me cắt và góc xoắn cao (45∘) nhằm mục đích cải thiện tốc độ và hiệu quả gia công. Phiên bản Tùy chỉnh này cho phép người dùng thêm góc bo ($R$) kích thước tùy chỉnh vào dòng dao 3 me phổ biến.

Đặc điểm nổi bật

• Số me cắt: Sử dụng 3 me cắt, lý tưởng cho tốc độ tiến dao cao và hiệu suất bóc tách vật liệu tốt hơn.
• Loại không phủ: Không có lớp phủ.
• Phiên bản Tùy chỉnh (-OD): Cho phép người dùng chọn kích thước góc bo ($R$) tùy chỉnh để thêm vào dòng dao 3 me phổ biến.
• Thông số kỹ thuật: Dao có góc xoắn 45∘ (Helix).
• Độ chính xác: Đường kính ($D$) và bán kính góc bo ($R$) được chế tạo với độ chính xác cao (dung sai $D\pm 0.02$ và $R\pm 0.02$).
• Vật liệu gia công:
• Phù hợp cho thép carbon, thép hợp kim.
• Có thể gia công thép đã tôi cứng ở mức độ thấp ($\sim 55HRC$ đến $\sim 65HRC$).
• Phù hợp cho thép tiền tôi cứng (NAK HPM), thép không gỉ (SUS304/316), hợp kim nhôm/đồng, nhựa, và Graphite.

Thông số

Work Material Compatibility

Work Material	Carbon Steels(S45C, S50C)	Alloy Steels(SK, SCM, SUS)	Hardened Steels(~55HRC)	Hardened Steels(~65HRC)	Hardened Steels(65HRC~)	Prehardened Steels(NAK, HPM)	Stainless Steels(SUS304, 316)	Aluminum & Copper Alloys	Plastics	Graphite
Applicability	◎	○	○	○	○	○	○	○	○

Product Specifications

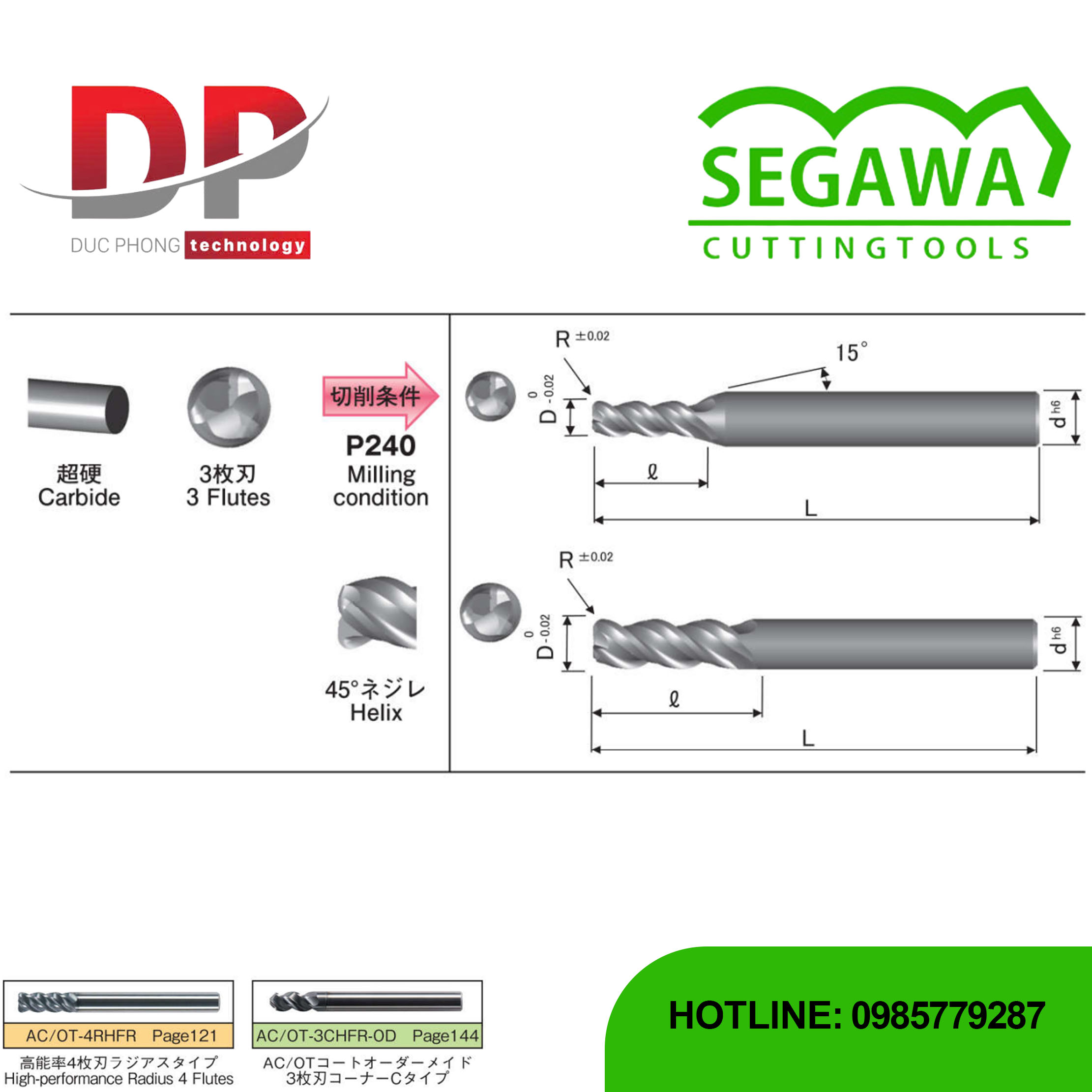

Model	Dia (D)	Corner Radius (R)	Flute Length ($\ell$)	Overall Length (L)	Shank Dia (d)
3RHFR-OD 1xR	1	R0.1 $\sim$ R0.2	2.5	45	4
3RHFR-OD 1.5xR	1.5	R0.1 $\sim$ R0.3	4	45	4
3RHFR-OD 2xR	2	R0.1 $\sim$ R0.5	5	45	4
3RHFR-OD 2.5xR	2.5	R0.1 $\sim$ R0.5	6	45	4
3RHFR-OD 3xR	3	R0.1 $\sim$ R1	7	50	6
3RHFR-OD 4xR	4	R0.1 $\sim$ R1	10	50	6
3RHFR-OD 5xR	5	R0.1 $\sim$ R1	12	60	6
3RHFR-OD 6xR	6	R0.1 $\sim$ R1	14	60	6
3RHFR-OD 7xR	7	R0.1 $\sim$ R1.5	18	68	8
3RHFR-OD 8xR	8	R0.1 $\sim$ R1.5	21	68	8
3RHFR-OD 9xR	9	R0.1 $\sim$ R2	22	78	10
3RHFR-OD 10xR	10	R0.1 $\sim$ R2	24	78	10
3RHFR-OD 11xR	11	R0.1 $\sim$ R2	26	78	10
3RHFR-OD 12xR	12	R0.1 $\sim$ R2	28	83	12
3RHFR-OD 16xR	16	R0.1 $\sim$ R3	30	88	16
3RHFR-OD 20xR	20	R0.1 $\sim$ R3	38	98	20
