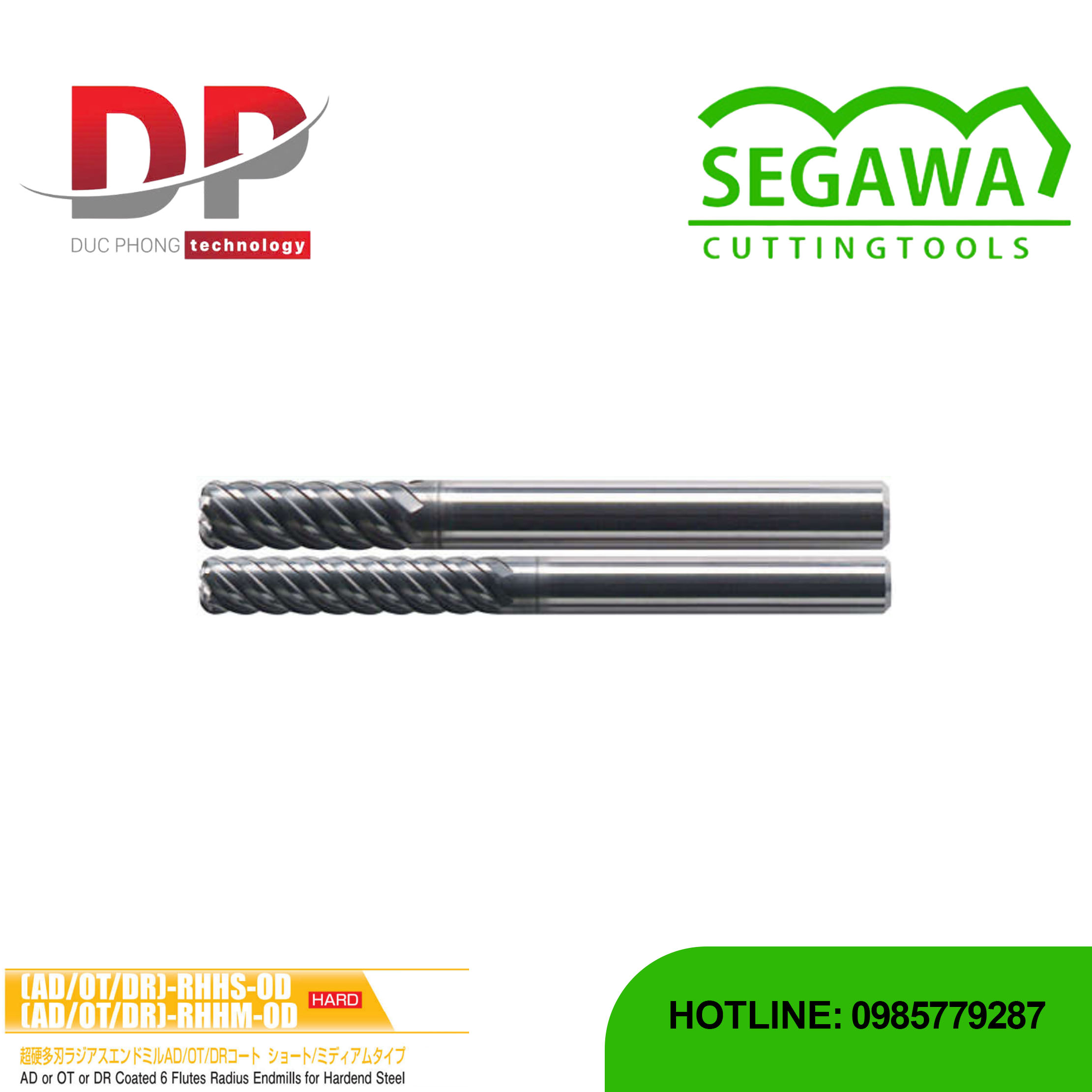

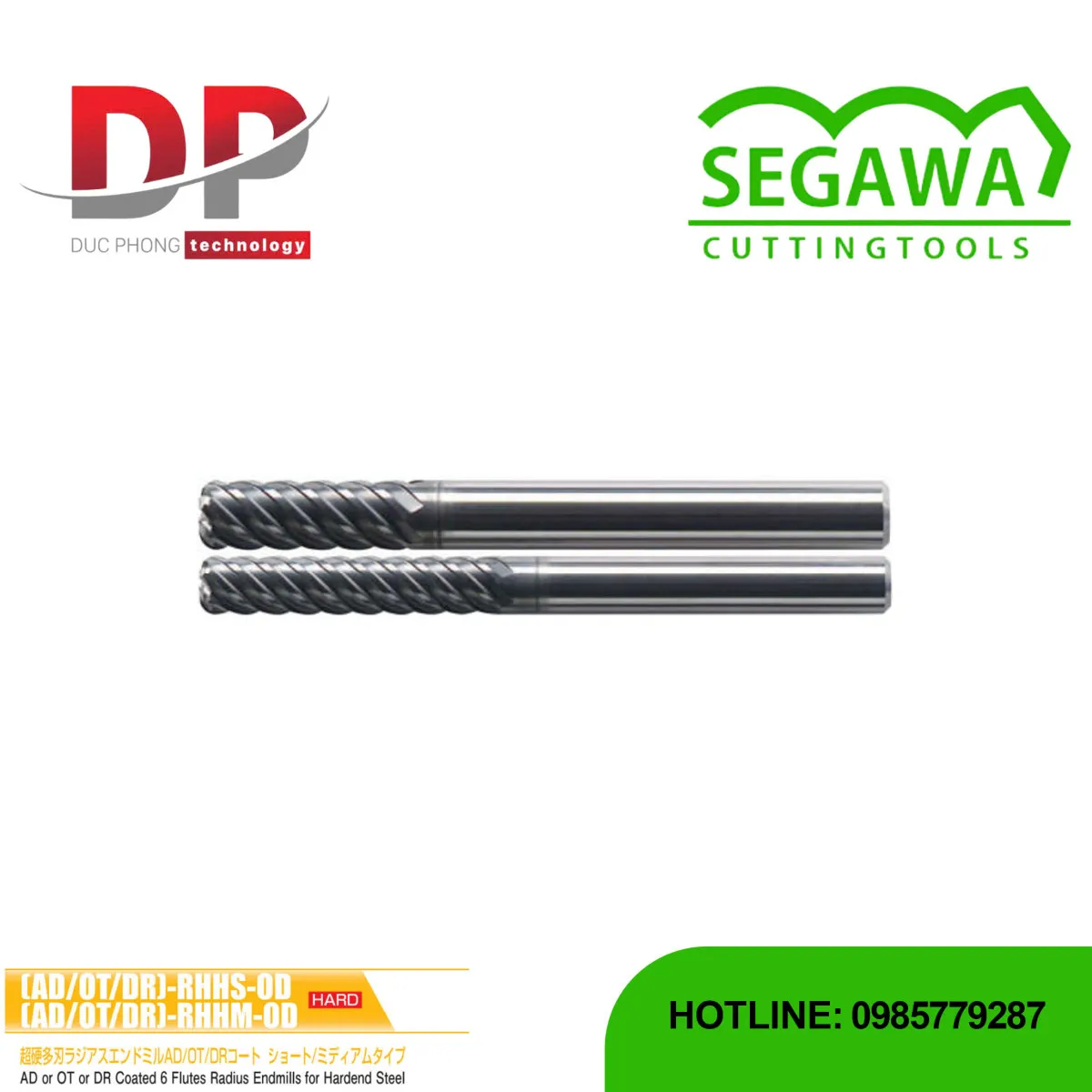

Dao phay ngón Radius AD/OT/DR]-RHHS-OD và AD/OT/DR]-RHHM-OD Carbide 6 me - Segawa

Mô tả sản phẩm dao phay ngón Radius AD/OT/DR]-RHHS-OD và AD/OT/DR]-RHHM-OD Carbide 6 me



Dao phay ngón Radius AD/OT/DR]-RHHS-OD và AD/OT/DR]-RHHM-OD Carbide 6 me - Segawa là dòng dao nhiều me, sử dụng 6 me cắt và được dán nhãn HARD, chuyên dùng cho Gia công thép có độ cứng cao.

Đặc điểm nổi bật

• Số me cắt: Sử dụng 6 me cắt, là loại đa me, cho độ cứng vững thân dao cao.
• Thiết kế: Thân dao cứng vững giảm thiểu độ võng, lý tưởng cho các thao tác phay mặt bên.
• Phiên bản Tùy chỉnh (-OD): Cho phép người dùng chọn kích thước góc bo ($R$) tùy chỉnh theo nhu cầu đặc biệt.
• AD (AlTiN) Coated: Lớp phủ rất trơn tru và có thể sử dụng ở tốc độ cao và cắt vật liệu cứng, lớp phủ AD được sử dụng để nâng cao tuổi thọ và khả năng chống mài mòn bằng cách sử dụng lớp phủ phẳng có độ cứng cao.
• OT (TiAlN) Coated.
• DR (Diamond-like Carbon) Coated.

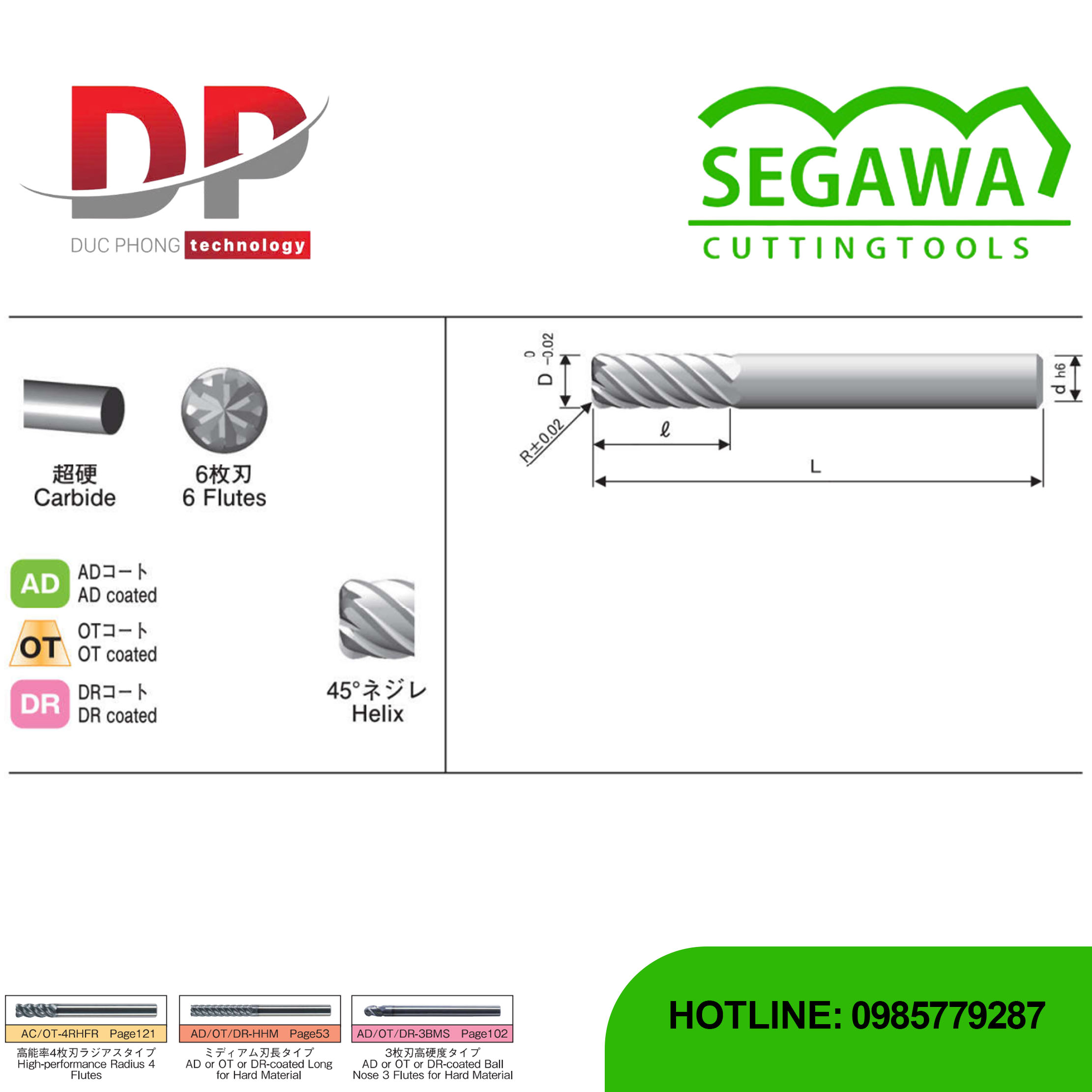

• Thông số kỹ thuật: Dao có góc xoắn 45∘ (Helix).
• Độ chính xác: Đường kính ($D$) và bán kính góc bo ($R$) được chế tạo với độ chính xác cao (dung sai $D\pm 0.02$ và $R\pm 0.02$).
• Phù hợp cho thép đã tôi cứng ($\sim 55HRC$ trở lên).
• Phù hợp cho thép carbon, thép hợp kim, thép tiền tôi cứng (NAK HPM), và thép không gỉ (SUS304/316).

Thông số

Work Material Compatibility

Work Material	Carbon Steels(S45C, S50C)	Alloy Steels(SK, SCM, SUS)	Hardened Steels~55HRC	Hardened Steels55HRC~	Prehardened Steels(NAK, HPM)	Stainless Steels(SUS304, 316)	Aluminium & Copper Alloys
Applicability	◎	◎	○	○	○	○	○

Product Specifications

Model	Dia (D)	Radius (R) / Corner Radius (R)	Flute Length ($\ell$)	Neck Length ($\ell 1$)	Neck Dia (d1)	Overall Length (L)	Shank Dia (d)
SPBE R0.5x4		R0.5		4	0.85	70	6
SPBE R0.5x6		R0.5		6	0.85	70	6
SPBE R0.5x8		R0.5		8	0.85	70	6
SPBE R0.6x8		R0.6		8	1	70	6
SPBE R0.75x8		R0.75		8	1.3	70	6
SPBE R0.8x8		R0.8		8	1.4	70	6
SPBE R1x6		R1		6	1.7	70	6
SPBE R1x8		R1		8	1.7	70	6
SPBE R1x10		R1		10	1.7	70	6
SPBE R1x16		R1		16	1.7	70	6
SPBE R1x20		R1		20	1.7	70	6
SPBE R1.5x16		R1.5		16	2.7	70	6
SPBE R2x20		R2		20	3.7	70	6
SPBE R3x40		R3		40	4.6	90	8
SPBE R4x40		R4		40	6.8	90	8
SPBE R5x50		R5		50	8.5	90	10
RHHS-OD 4xR	4	R0.1 $\sim$ R0.5	10			60	6
RHHS-OD 5xR	5	R0.1 $\sim$ R0.5	12			60	6
RHHS-OD 6xR	6	R0.1 $\sim$ R1	17			60	6
RHHS-OD 8xR	8	R0.1 $\sim$ R2	23			68	8
RHHS-OD 10xR	10	R0.1 $\sim$ R2	28			78	10
RHHS-OD 12xR	12	R0.1 $\sim$ R3	38			83	12
RHHS-OD 16xR	16	R0.1 $\sim$ R3	38			108	16
RHHS-OD 20xR	20	R0.1 $\sim$ R3	43			123	20
RHHM-OD 5xR	5	R0.1 $\sim$ R0.5	24			70	6
RHHM-OD 6xR	6	R0.1 $\sim$ R1	29			70	6
RHHM-OD 8xR	8	R0.1 $\sim$ R2	38			78	8
RHHM-OD 10xR	10	R0.1 $\sim$ R2	43			108	10
RHHM-OD 12xR	12	R0.1 $\sim$ R3	53			108	12
RHHM-OD 16xR	16	R0.1 $\sim$ R3	53			123	16
RHHM-OD 20xR	20	R0.1 $\sim$ R3	58			123	20
