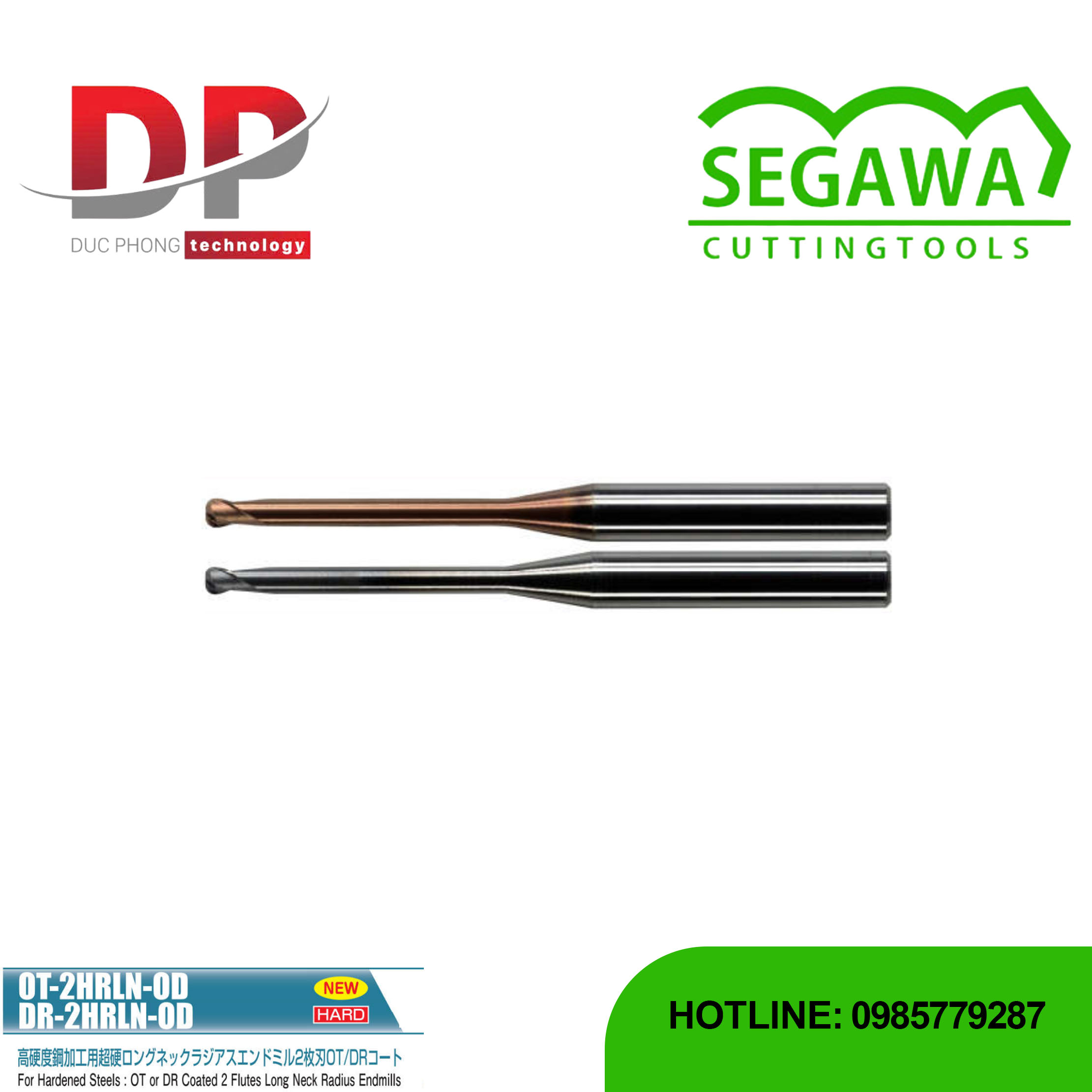

Dao phay ngón Radius OT-2HRLN-OD và DR-2HRLN-OD Carbide 2 me - Segawa

Mô tả sản phẩm dao phay ngón Radius OT-2HRLN-OD và DR-2HRLN-OD Carbide 2 me



Dao phay ngón Radius OT-2HRLN-OD và DR-2HRLN-OD Carbide 2 me - Segawa là sản phẩm mới HARD, chuyên dùng cho gia công thép có độ cứng cao. Đây là loại dao cổ dài với 2 me cắt và có góc bo Radius ($R$). Là phiên bản Tùy chỉnh, cho phép chọn kích thước tùy chỉnh ở góc bo.

Đặc điểm nổi bật

• Số me cắt: Sử dụng 2 me cắt (2 Flutes).
• Chuyên dùng cho vật liệu cứng: Được thiết kế để gia công thép đã tôi cứng.

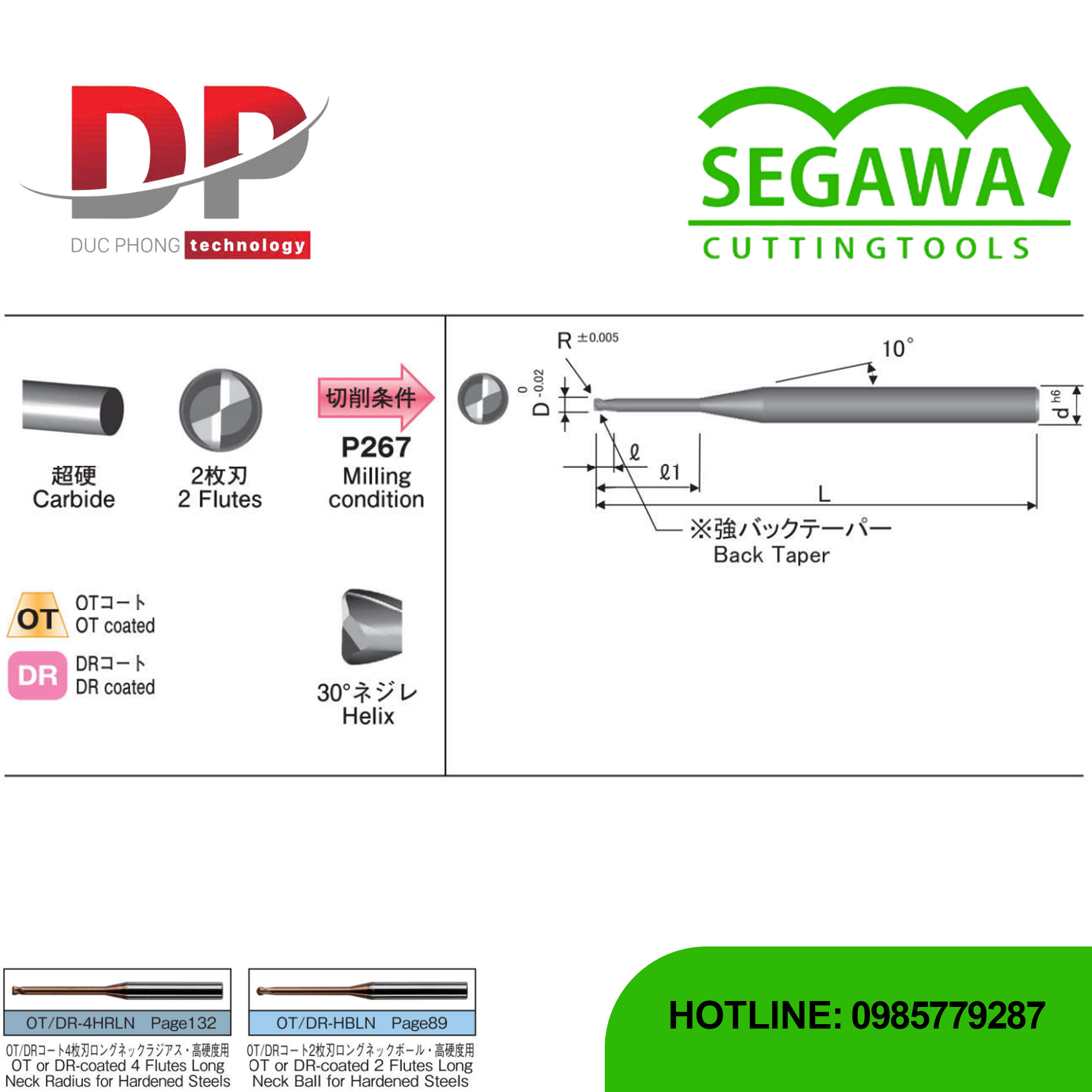

• Thiết kế cổ dài: Có phần cổ thon dài (Back Taper 10∘) để tránh tiếp xúc với thành phôi, lý tưởng cho gia công các hốc sâu.
• Phiên bản Tùy chỉnh (-OD): Cho phép người dùng chọn kích thước góc bo ($R$) tùy chỉnh theo nhu cầu đặc biệt.
• OT (TiAlN) Coated: Có uy tín tốt cho vật liệu độ cứng cao.
• DR (Diamond-like Carbon) Coated: Lớp phủ mới, được phát triển để đạt tốc độ cao hơn và tuổi thọ dài hơn so với lớp phủ OT.
• Với OT: từ $\sim 55HRC$ đến $\sim 65HRC$.
• Với DR: từ $\sim 65HRC$ đến $\sim 70HRC$.
• Dao có góc xoắn 30∘ (Helix).
• Độ chính xác: Bán kính góc bo ($R$) được chế tạo với độ chính xác rất cao (dung sai $\pm 0.005$).
• Vật liệu gia công khác: Phù hợp cho thép carbon, thép hợp kim, thép tiền tôi cứng (NAK HPM), và thép không gỉ (SUS304/316).

Thông số

Work Material Compatibility

Work Material	Carbon Steels S45C S50C	Alloy Steels SK SCM SUS	Hardened Steels $\sim$55HRC	Hardened Steels $\sim$65HRC	Hardened Steels $\sim$70HRC	Prehardened Steels NAK HPM	Stainless Steels SUS304 316	Aluminium Alloys Copper Alloys	Plastics	Graphite
	$\text{O}$	$\text{O}$	$\text{◎}$	$\text{O}$	$\text{O (DR)}$	$\text{◎}$	$\text{O}$

Product Specifications

Model	Dia (D)	Corner Radius R(R)	Neck Length (ℓ1​)	Flute Length ($\ell$)	Neck Dia (d1)	Overall Length (L)	Shank Dia (d)
$\text{OO-2HRLN-OD 0.2xR0.05xO}$	0.2	R0.05	1~10	0.16	0.18	50	4
$\text{OO-2HRLN-OD 0.3xR0.05xO}$	0.3	R0.05	1~10	0.24	0.28	50	4
$\text{OO-2HRLN-OD 0.4xR0.05xO}$	0.4	R0.05	2~10	0.32	0.38	50	4
$\text{OO-2HRLN-OD 0.4xR0.1xO}$	0.4	R0.1	2~10	0.32	0.38	50	4
$\text{OO-2HRLN-OD 0.5xR0.05xO}$	0.5	R0.05	2~10	0.4	0.46	50	4
$\text{OO-2HRLN-OD 0.5xR0.1xO}$	0.5	R0.1	2~10	0.4	0.46	50	4
$\text{OO-2HRLN-OD 0.6xR0.05xO}$	0.6	R0.05	2~10	0.48	0.56	50	4
$\text{OO-2HRLN-OD 0.6xR0.1xO}$	0.6	R0.1	2~10	0.48	0.56	50	4
$\text{OO-2HRLN-OD 0.7xR0.05xO}$	0.7	R0.05	4~10	0.56	0.66	50	4
$\text{OO-2HRLN-OD 0.7xR0.1xO}$	0.7	R0.1	4~10	0.56	0.66	50	4
$\text{OO-2HRLN-OD 0.8xR0.05xO}$	0.8	R0.05	4~10	0.64	0.76	50	4
$\text{OO-2HRLN-OD 0.8xR0.1xO}$	0.8	R0.1	4~10	0.64	0.76	50	4
$\text{OO-2HRLN-OD 0.8xR0.2xO}$	0.8	R0.2	4~10	0.64	0.76	50	4
