Dao phay ngón Radius OT-2HRLN và DR-2HRLN Carbide 2 me - Segawa

Mô tả sản phẩm dao phay ngón Radius OT-2HRLN và DR-2HRLN Carbide 2 me

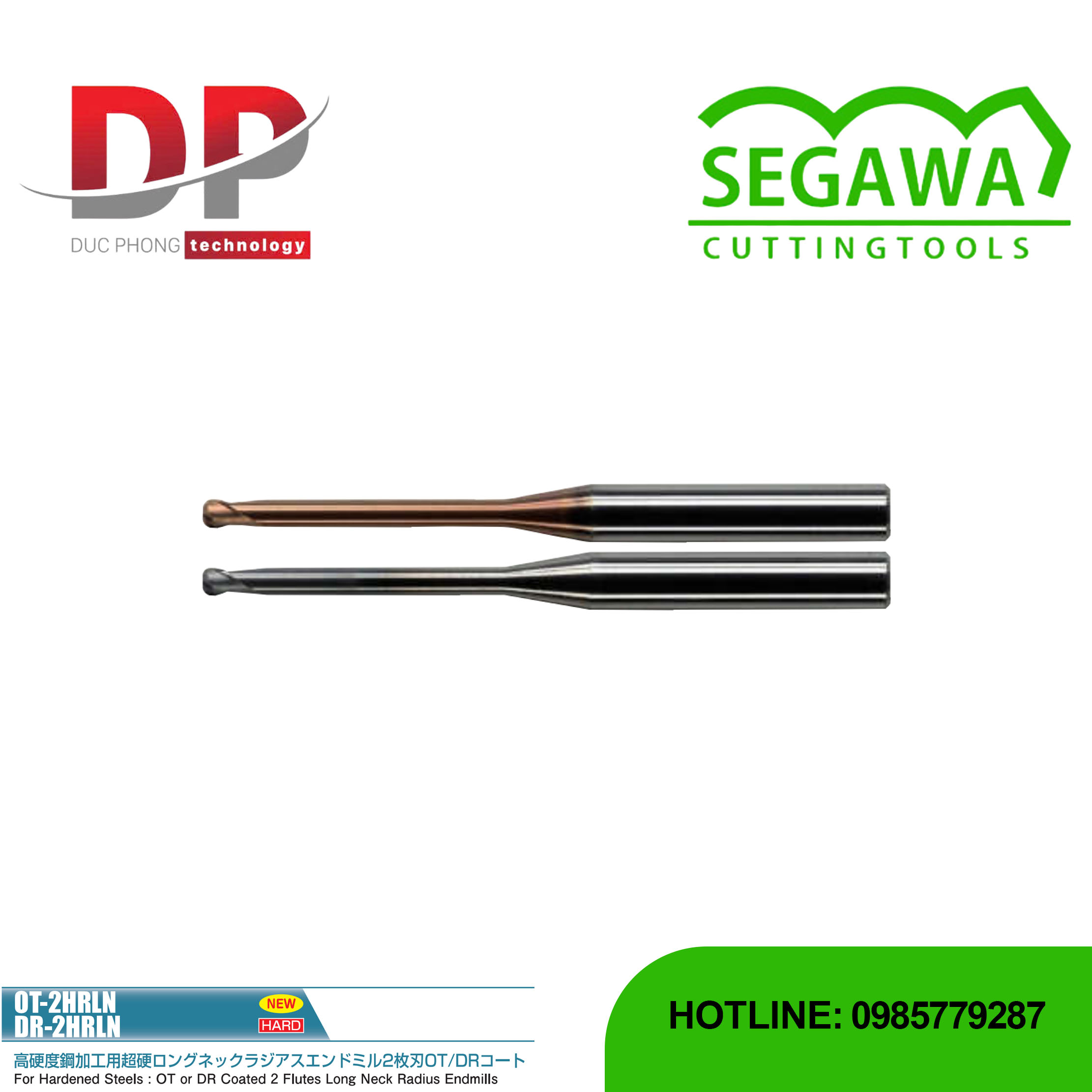

Dao phay ngón Radius OT-2HRLN và DR-2HRLN Carbide 2 me - Segawa là sản phẩm mới HARD, chuyên dùng cho gia công thép có độ cứng cao. Đây là loại dao cổ dài với 2 me cắt và có góc bo Radius ($R$). Thiết kế cổ dài cho phép gia công các chi tiết có độ sâu hoặc cần tránh va chạm với thành phôi.

Đặc điểm nổi bật

• Số me cắt: Sử dụng 2 me cắt.
• Chuyên dùng cho vật liệu cứng: Được thiết kế để gia công thép đã tôi cứng.
• Thiết kế cổ dài: Có phần cổ thon dài để tránh tiếp xúc với thành phôi, lý tưởng cho gia công các hốc sâu.
• OT (TiAlN) Coated: Có uy tín tốt cho vật liệu độ cứng cao.
• DR (Diamond-like Carbon) Coated: Lớp phủ mới, được phát triển để đạt tốc độ cao hơn và tuổi thọ dài hơn so với lớp phủ OT.
• Với OT: từ $\sim 55HRC$ đến $\sim 65HRC$.
• Với DR: từ $\sim 65HRC$ đến $\sim 70HRC$.

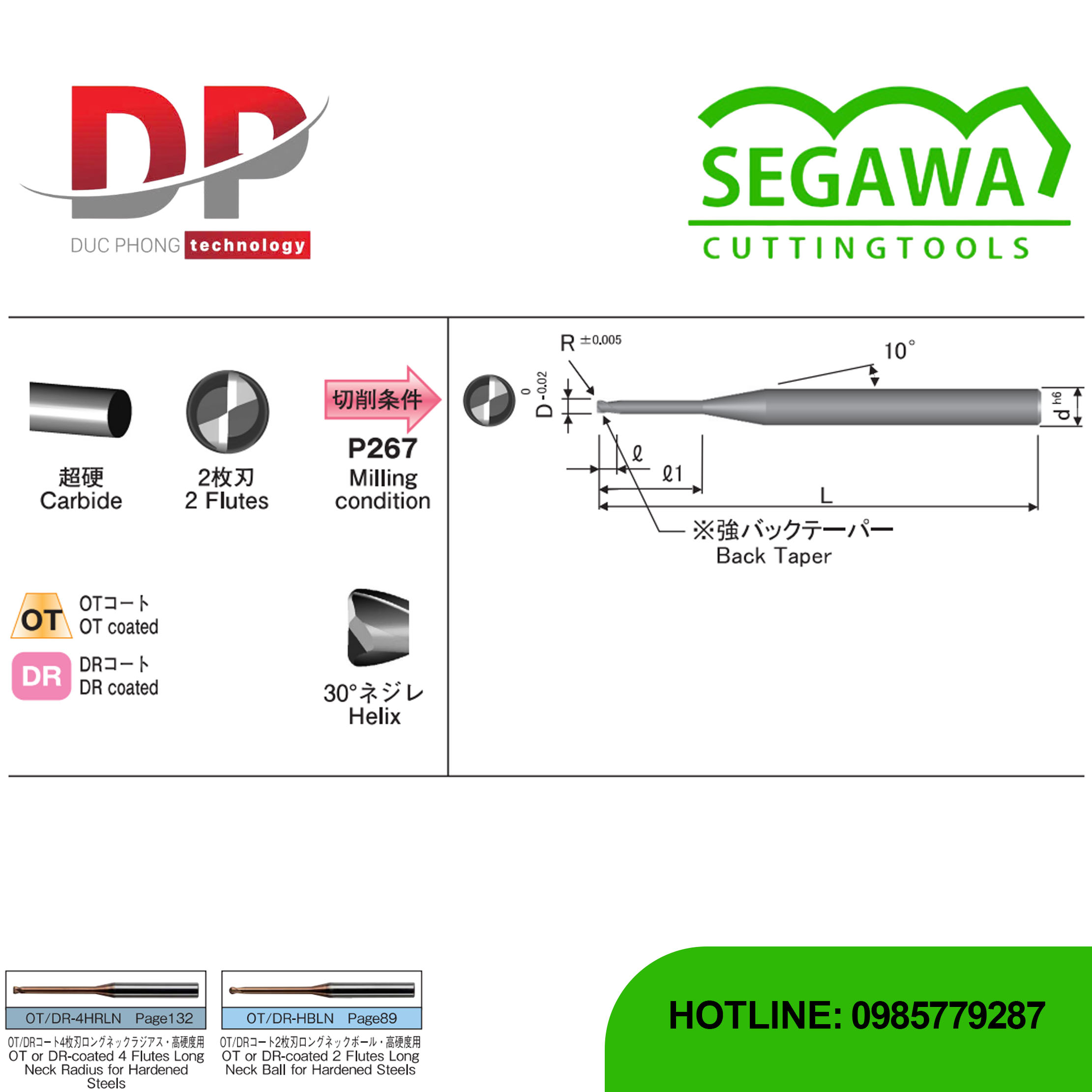

• Thông số kỹ thuật: Dao có góc xoắn 30∘ (Helix) và góc côn 10∘.
• Độ chính xác: Bán kính góc bo ($R$) được chế tạo với độ chính xác cao (dung sai $\pm 0.005$).
• Vật liệu gia công khác: Phù hợp cho thép carbon, thép hợp kim, thép tiền tôi cứng (NAK HPM), và thép không gỉ (SUS304/316).

Thông số

Work Material Compatibility

Work Material	Carbon Steels(S45C, S50C)	Alloy Steels(SK, SCM, SUS)	Hardened Steels~55HRC	Hardened Steels~65HRC	Hardened Steels~70HRC	Prehardened Steels(NAK, HPM)	Stainless Steels(SUS304, 316)	Aluminium & Copper Alloys	Plastics	Graphite
Applicability	○	◎	◎	○	○(DR)	◎	○	○

Product Specifications

Inclined Angle (°)	0.5°	1°	2°	3°
Effective Length (mm)	–	–	–	–

Model	Dia (mm)	Corner Radius (R)	Neck Length (ℓ₁ mm)	Flute Length (ℓ mm)	Neck Dia (d₁ mm)	Overall Length (L mm)	Shank Dia (d mm)	Effective Diameter Ratio at Inclined Angles (°)
○-2HRLN 0.2×R0.05×1	0.2	R0.05	1	0.16	0.18	50	4	0.5° / 1° / 2° / 3° = 1.05 / 1.10 / 1.22 / 1.37
○-2HRLN 0.3×R0.05×1	0.3	R0.05	1	0.24	0.28	50	4	1.05 / 1.10 / 1.22 / 1.37
○-2HRLN 0.3×R0.05×2	0.3	R0.05	2	0.24	0.28	50	4	2.09 / 2.20 / 2.44 / 2.75
○-2HRLN 0.4×R0.05×2	0.4	R0.05	2	0.32	0.38	50	4	2.09 / 2.20 / 2.44 / 2.75
○-2HRLN 0.4×R0.05×3	0.4	R0.05	3	0.32	0.38	50	4	3.14 / 3.30 / 3.66 / 4.12
○-2HRLN 0.4×R0.05×4	0.4	R0.05	4	0.32	0.38	50	4	4.19 / 4.40 / 4.88 / 5.49
○-2HRLN 0.4×R0.1×2	0.4	R0.1	2	0.32	0.38	50	4	2.09 / 2.20 / 2.44 / 2.75
○-2HRLN 0.4×R0.1×3	0.4	R0.1	3	0.32	0.38	50	4	3.14 / 3.30 / 3.66 / 4.12
○-2HRLN 0.4×R0.1×4	0.4	R0.1	4	0.32	0.38	50	4	4.19 / 4.40 / 4.88 / 5.49
○-2HRLN 0.5×R0.05×2	0.5	R0.05	2	0.40	0.46	50	4	2.09 / 2.20 / 2.44 / 2.75
○-2HRLN 0.5×R0.05×3	0.5	R0.05	3	0.40	0.46	50	4	3.14 / 3.30 / 3.66 / 4.12
○-2HRLN 0.5×R0.05×4	0.5	R0.05	4	0.40	0.46	50	4	4.19 / 4.40 / 4.88 / 5.49
○-2HRLN 0.5×R0.05×5	0.5	R0.05	5	0.40	0.46	50	4	5.24 / 5.49 / 6.10 / 6.87
○-2HRLN 0.5×R0.1×2	0.5	R0.1	2	0.40	0.46	50	4	2.09 / 2.20 / 2.44 / 2.75
○-2HRLN 0.5×R0.1×3	0.5	R0.1	3	0.40	0.46	50	4	3.14 / 3.30 / 3.66 / 4.12
○-2HRLN 0.5×R0.1×4	0.5	R0.1	4	0.40	0.46	50	4	4.19 / 4.40 / 4.88 / 5.49
○-2HRLN 0.5×R0.1×5	0.5	R0.1	5	0.40	0.46	50	4	5.24 / 5.49 / 6.10 / 6.87
○-2HRLN 0.6×R0.05×2	0.6	R0.05	2	0.48	0.56	50	4	2.09 / 2.20 / 2.44 / 2.75
○-2HRLN 0.6×R0.05×4	0.6	R0.05	4	0.48	0.56	50	4	4.19 / 4.40 / 4.88 / 5.49
○-2HRLN 0.6×R0.05×6	0.6	R0.05	6	0.48	0.56	50	4	6.28 / 6.59 / 7.32 / 8.24

Inclined Angle (°)	0.5°	1°	2°	3°
Effective Length (mm)	–	–	–	–

Model	Dia (mm)	Corner Radius (R)	Neck Length (ℓ₁ mm)	Flute Length (ℓ mm)	Neck Dia (d₁ mm)	Overall Length (L mm)	Shank Dia (d mm)	Effective Diameter Ratio at Inclined Angles (°)
○-2HRLN 0.6×R0.1×2	0.6	R0.1	2	0.48	0.56	50	4	2.09 / 2.20 / 2.44 / 2.75
○-2HRLN 0.6×R0.1×4	0.6	R0.1	4	0.48	0.56	50	4	4.19 / 4.40 / 4.88 / 5.49
○-2HRLN 0.6×R0.1×6	0.6	R0.1	6	0.48	0.56	50	4	6.28 / 6.59 / 7.32 / 8.24
○-2HRLN 0.7×R0.05×4	0.7	R0.05	4	0.56	0.66	50	4	4.19 / 4.40 / 4.88 / 5.49
○-2HRLN 0.7×R0.05×6	0.7	R0.05	6	0.56	0.66	50	4	6.28 / 6.59 / 7.32 / 8.24
○-2HRLN 0.7×R0.1×4	0.7	R0.1	4	0.56	0.66	50	4	4.19 / 4.40 / 4.88 / 5.49
○-2HRLN 0.7×R0.1×6	0.7	R0.1	6	0.56	0.66	50	4	6.28 / 6.59 / 7.32 / 8.24
○-2HRLN 0.8×R0.05×4	0.8	R0.05	4	0.64	0.76	50	4	4.19 / 4.40 / 4.88 / 5.49
○-2HRLN 0.8×R0.05×6	0.8	R0.05	6	0.64	0.76	50	4	6.28 / 6.59 / 7.32 / 8.24
○-2HRLN 0.8×R0.05×8	0.8	R0.05	8	0.64	0.76	50	4	8.38 / 8.79 / 9.76 / 10.98
○-2HRLN 0.8×R0.1×4	0.8	R0.1	4	0.64	0.76	50	4	4.19 / 4.40 / 4.88 / 5.49
○-2HRLN 0.8×R0.1×6	0.8	R0.1	6	0.64	0.76	50	4	6.28 / 6.59 / 7.32 / 8.24
○-2HRLN 0.8×R0.1×8	0.8	R0.1	8	0.64	0.76	50	4	8.38 / 8.79 / 9.76 / 10.98
○-2HRLN 0.8×R0.2×4	0.8	R0.2	4	0.64	0.76	50	4	4.19 / 4.40 / 4.88 / 5.49
○-2HRLN 0.8×R0.2×6	0.8	R0.2	6	0.64	0.76	50	4	6.28 / 6.59 / 7.32 / 8.24
○-2HRLN 0.8×R0.2×8	0.8	R0.2	8	0.64	0.76	50	4	8.38 / 8.79 / 9.76 / 10.98
