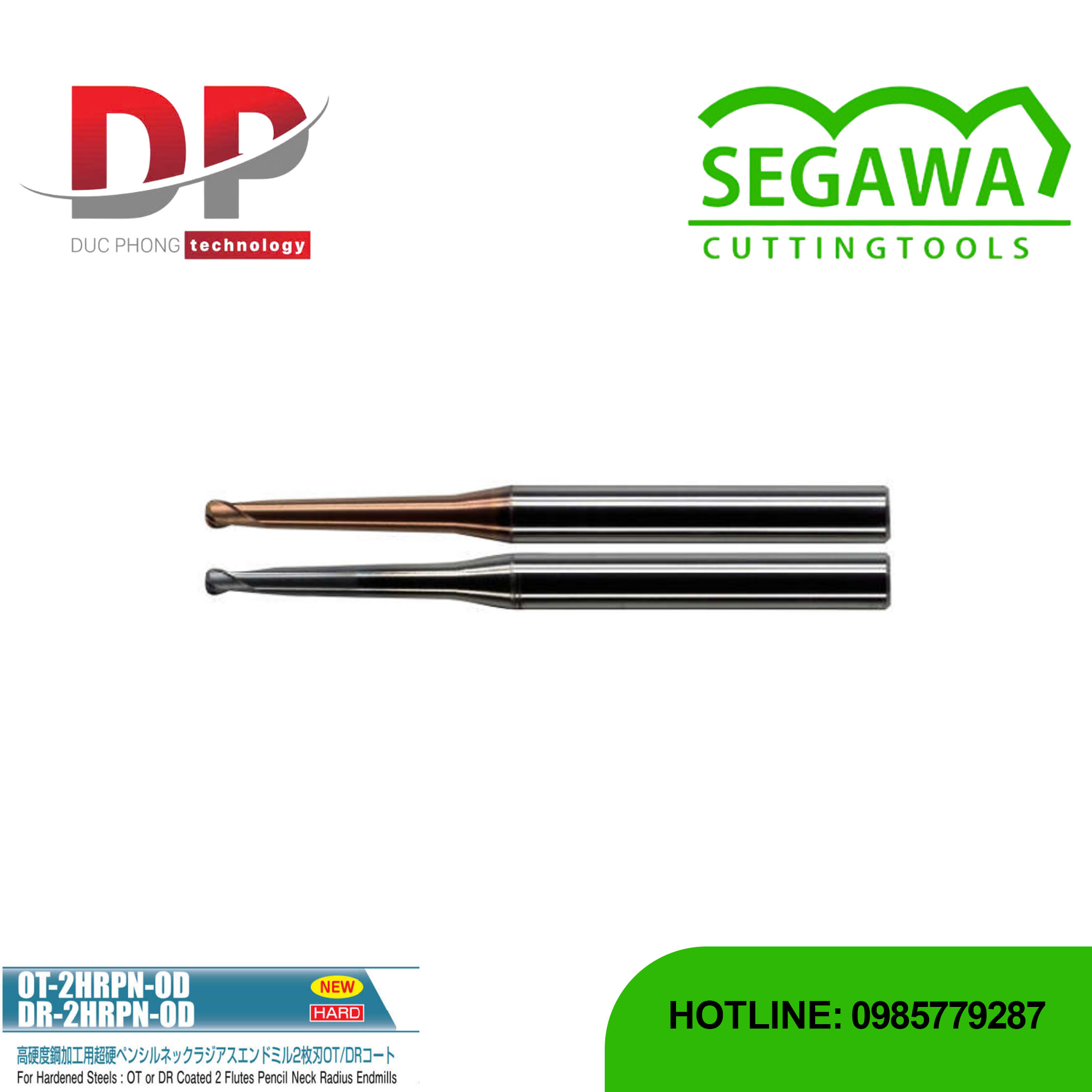

Dao phay ngón Radius OT-2HRPN-OD và DR-2HRPN-OD Carbide 2 me - Segawa

Mô tả sản phẩm dao phay ngón Radius OT-2HRPN-OD và DR-2HRPN-OD Carbide 2 me



Dao phay ngón Radius OT-2HRPN-OD và DR-2HRPN-OD Carbide 2 me - Segawa là sản phẩm mới chuyên dùng cho Gia công thép có độ cứng cao. Đây là loại dao cổ bút chì có 2 me cắt và góc bo Radius ($R$). Thiết kế cổ bút chì (đường kính cổ nhỏ hơn đường kính cắt) giúp tránh va chạm thành phôi khi gia công sâu. Đây là phiên bản tùy chỉnh, cho phép chọn kích thước tùy chỉnh ở góc bo.

Đặc điểm nổi bật

• Số me cắt: Sử dụng 2 me cắt.
• Chuyên dùng cho vật liệu cứng: Được thiết kế để gia công thép đã tôi cứng.

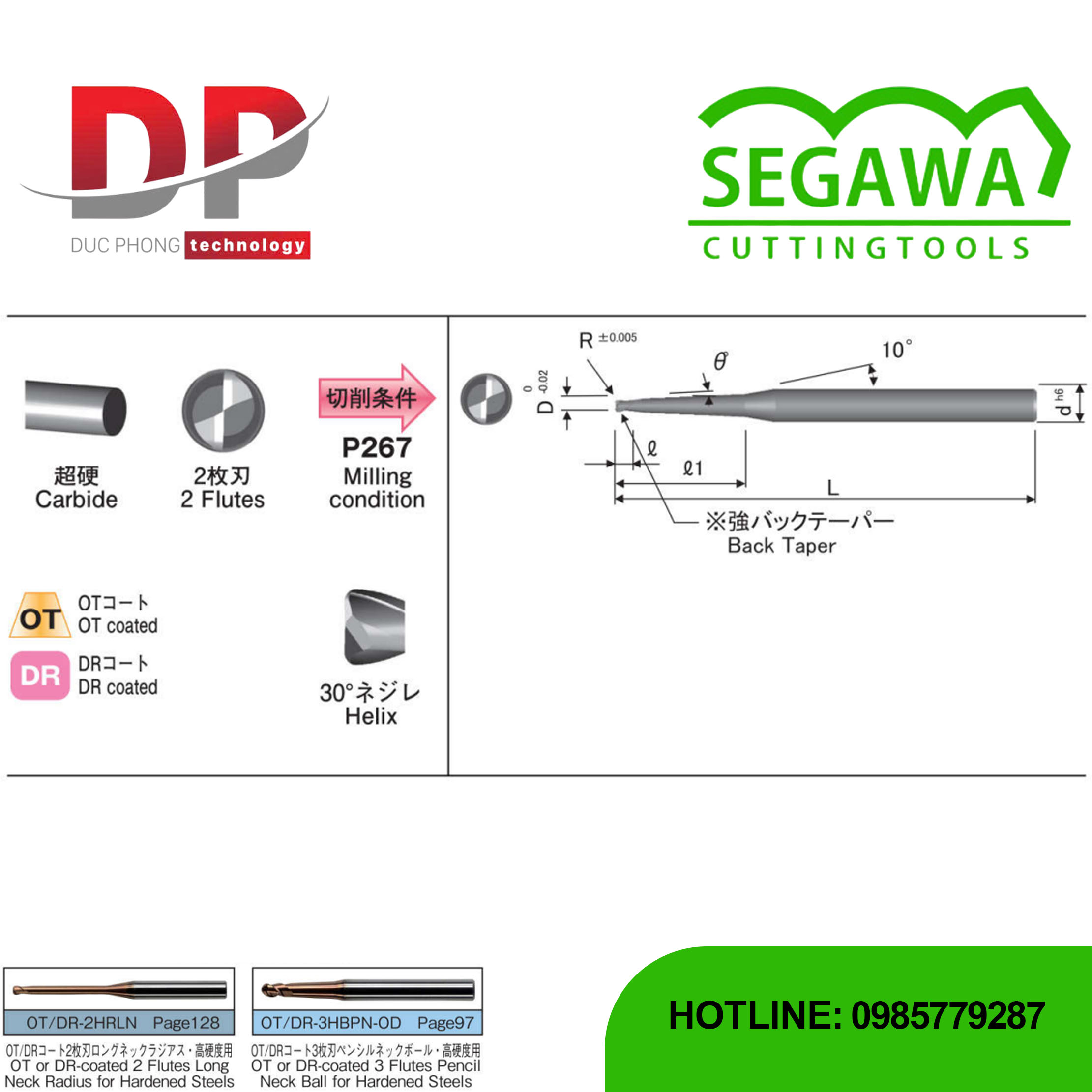

• Thiết kế Cổ bút chì: Có phần cổ thon nhỏ (Back Taper 10∘) với đường kính cổ $\varphi 1$ rất nhỏ so với đường kính cắt $D$, lý tưởng cho gia công các hốc sâu và chi tiết khuôn mẫu phức tạp.
• Phiên bản Tùy chỉnh (-OD): Cho phép người dùng chọn kích thước góc bo ($R$) tùy chỉnh theo nhu cầu đặc biệt.
• Lớp phủ OT/DR: Cung cấp hai tùy chọn lớp phủ chuyên biệt: OT (TiAlN) Coated: Có uy tín tốt cho vật liệu độ cứng cao. DR (Diamond-like Carbon) Coated: Được phát triển để đạt tốc độ cao hơn và tuổi thọ dài hơn so với lớp phủ OT.
• Phạm vi gia công thép cứng: Có thể gia công thép đã tôi cứng: Với OT: từ $\sim 55HRC$ đến $\sim 65HRC$. Với DR: từ $\sim 65HRC$ đến $\sim 70HRC$.
• Thông số kỹ thuật: Dao có góc xoắn 30∘ (Helix).
• Độ chính xác: Bán kính góc bo ($R$) được chế tạo với độ chính xác rất cao (dung sai $\pm 0.005$).
• Vật liệu gia công khác: Phù hợp cho thép carbon, thép hợp kim, thép tiền tôi cứng (NAK HPM), và thép không gỉ (SUS304/316).

Thông số

Work Material Compatibility

Work Material	Carbon Steels S45C S50C	Alloy Steels SK SCM SUS	Hardened Steels $\sim$55HRC	Hardened Steels $\sim$65HRC	Hardened Steels $\sim$70HRC	Prehardened Steels NAK HPM	Stainless Steels SUS304 316	Aluminium Alloys Copper Alloys	Plastics	Graphite
	$\text{O}$	$\text{O}$	$\text{◎}$	$\text{O}$	$\text{O (DR)}$	$\text{◎}$	$\text{O}$

Product Specifications

Model	Dia (D)	Corner Radius R(R)	Flute Length ($\ell$)	Taper Angle ($\theta$)	Neck Length (ℓ1​)	Overall Length (L)	Shank Dia (d)
$\text{OO-2HRPN-OD 0.2xR0.05xO}$	0.2	R0.05	0.16	0.1∼15∘	1~10	50	4
$\text{OO-2HRPN-OD 0.3xR0.05xO}$	0.3	R0.05	0.24	0.1∼15∘	1~10	50	4
$\text{OO-2HRPN-OD 0.4xR0.05xO}$	0.4	R0.05	0.32	0.1∼15∘	2~10	50	4
$\text{OO-2HRPN-OD 0.4xR0.1xO}$	0.4	R0.1	0.32	0.1∼15∘	2~10	50	4
$\text{OO-2HRPN-OD 0.5xR0.05xO}$	0.5	R0.05	0.4	0.1∼15∘	2~10	50	4
$\text{OO-2HRPN-OD 0.5xR0.1xO}$	0.5	R0.1	0.4	0.1∼15∘	2~10	50	4
$\text{OO-2HRPN-OD 0.6xR0.05xO}$	0.6	R0.05	0.48	0.1∼15∘	2~10	50	4
$\text{OO-2HRPN-OD 0.6xR0.1xO}$	0.6	R0.1	0.48	0.1∼15∘	2~10	50	4
$\text{OO-2HRPN-OD 0.7xR0.05xO}$	0.7	R0.05	0.56	0.1∼15∘	4~10	50	4
$\text{OO-2HRPN-OD 0.7xR0.1xO}$	0.7	R0.1	0.56	0.1∼15∘	4~10	50	4
$\text{OO-2HRPN-OD 0.8xR0.05xO}$	0.8	R0.05	0.64	0.1∼15∘	4~10	50	4
$\text{OO-2HRPN-OD 0.8xR0.1xO}$	0.8	R0.1	0.64	0.1∼15∘	4~10	50	4
$\text{OO-2HRPN-OD 0.8xR0.2xO}$	0.8	R0.2	0.64	0.1∼15∘	4~10	50	4
