Dao phay ngón Radius OT-4HRPN-OD và DR-4HRPN-OD Carbide 4 me - Segawa

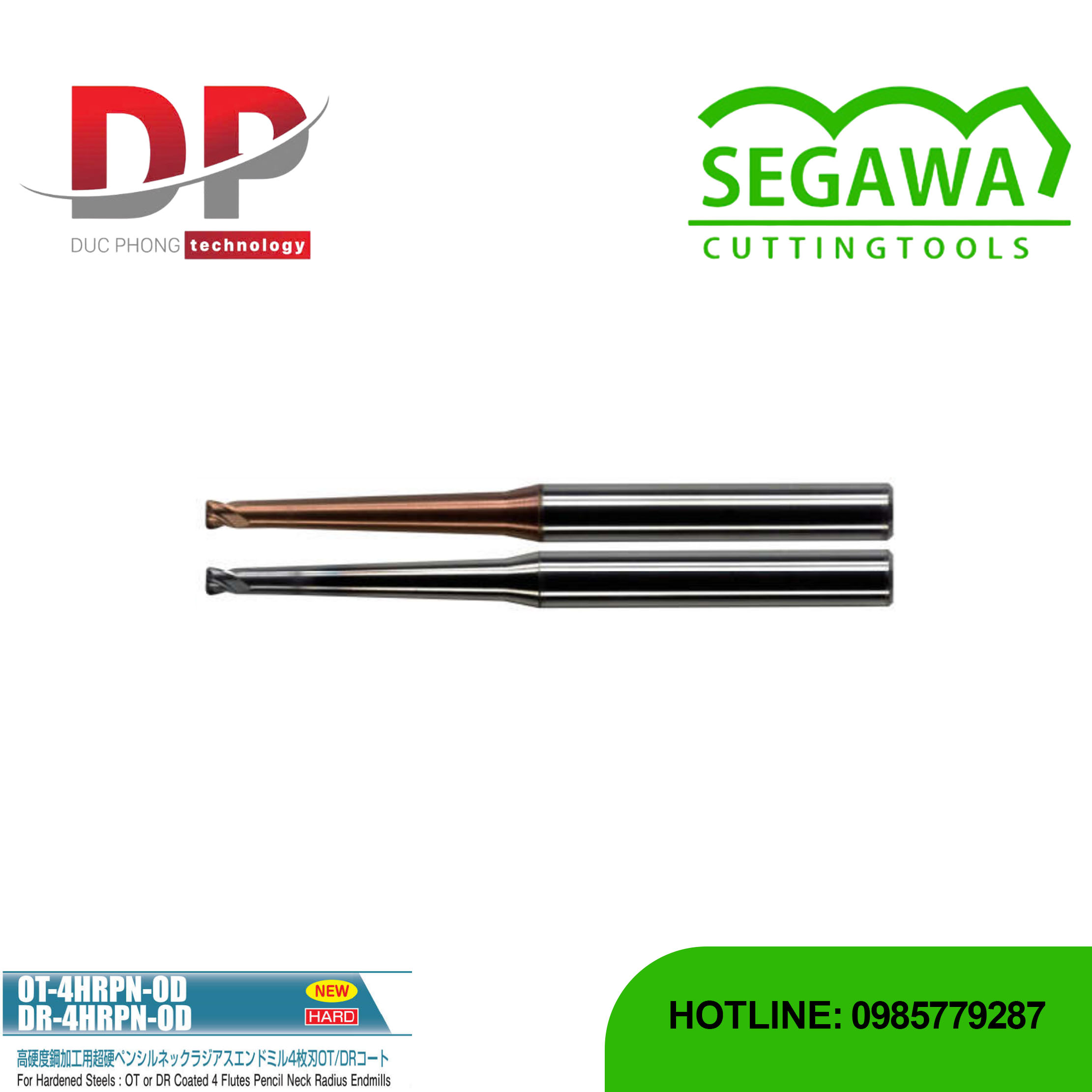

Mô tả sản phẩm dao phay ngón Radius OT-4HRPN-OD và DR-4HRPN-OD Carbide 4 me



Dòng dao phay ngón 4HRPN-OD là sản phẩm mới, chuyên dùng cho Gia công thép có độ cứng cao. Đây là loại dao Cổ bút chì (Pencil Neck) với 4 me cắt và có góc bo Radius ($R$). Là phiên bản Tùy chỉnh, cho phép chọn kích thước tùy chỉnh ở góc bo.

Đặc điểm nổi bật

• Số me cắt: Sử dụng 4 me cắt.
• Chuyên dùng cho vật liệu cứng: Được thiết kế để gia công thép đã tôi cứng.
• Thiết kế Cổ bút chì: Có phần cổ thon nhỏ (Back Taper) với góc côn 15∘. Thiết kế này giúp tránh tiếp xúc với thành phôi khi gia công các chi tiết có độ sâu lớn.
• Phiên bản Tùy chỉnh (-OD): Cho phép người dùng chọn kích thước góc bo ($R$) tùy chỉnh theo nhu cầu đặc biệt.
• Lớp phủ OT/DR: Cung cấp hai tùy chọn lớp phủ chuyên biệt: OT (TiAlN) Coated: Có uy tín tốt cho vật liệu độ cứng cao. DR (Diamond-like Carbon) Coated: Được phát triển để đạt tốc độ cao hơn và tuổi thọ dài hơn so với lớp phủ OT.
• Phạm vi gia công thép cứng: Có thể gia công thép đã tôi cứng: Với OT: từ $\sim 55HRC$ đến $\sim 65HRC$. Với DR: từ $\sim 65HRC$ đến $\sim 70HRC$.
• Thông số kỹ thuật: Dao có góc xoắn 30∘ (Helix).
• Độ chính xác: Bán kính góc bo ($R$) được chế tạo với độ chính xác rất cao (dung sai $\pm 0.005$).
• Vật liệu gia công khác: Phù hợp cho thép carbon, thép hợp kim, thép tiền tôi cứng (NAK HPM), và thép không gỉ (SUS304/316).

Thông số

Work Material Compatibility

Work Material	Carbon Steels S45C S50C	Alloy Steels SK SCM SUS	Hardened Steels $\sim$55HRC	Hardened Steels $\sim$65HRC	Hardened Steels $\sim$70HRC	Prehardened Steels NAK HPM	Stainless Steels SUS304 316	Aluminium Alloys Copper Alloys	Plastics	Graphite
	$\text{O}$	$\text{O}$	◎	$\text{O}$	$\text{O (DR)}$	◎	$\text{O}$

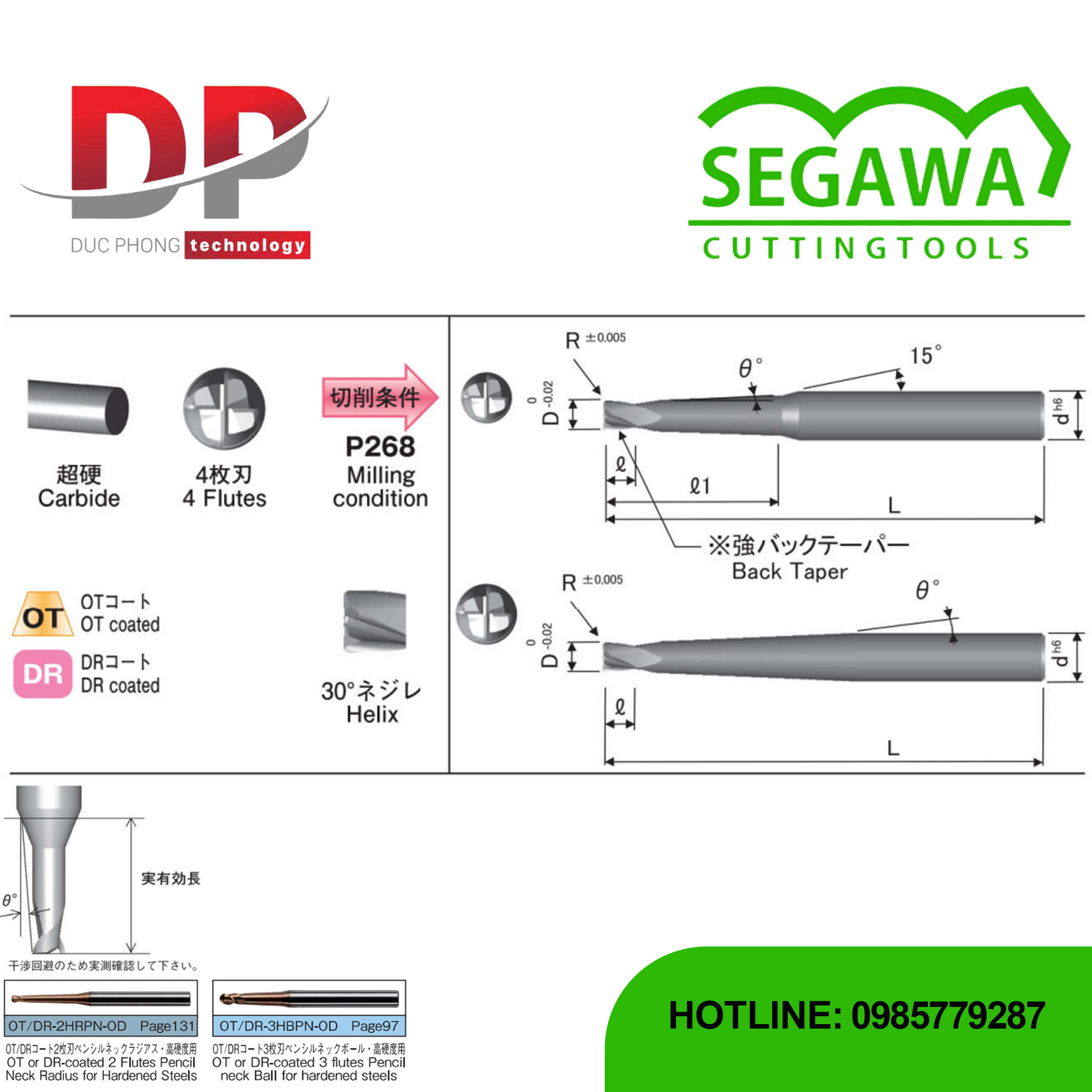

Product Specifications

Model	Dia (D)	Corner Radius R(R)	Neck Length (ℓ1​)	Taper Angle ($\theta$)	Flute Length ($\ell$)	Neck Dia (d1)	Overall Length (L)	Shank Dia (d)
$\text{OO-4HRPN-OD 1xR0.1xL50xO}$	1	R0.1	4~15	0.1~15°	0.8	0.95	50	4
$\text{OO-4HRPN-OD 1xR0.1xL60xO}$	1	R0.1	4~25	0.1~15°	0.8	0.95	60	4
$\text{OO-4HRPN-OD 1xR0.2xL50xO}$	1	R0.2	4~15	0.1~15°	0.8	0.95	50	4
$\text{OO-4HRPN-OD 1xR0.2xL60xO}$	1	R0.2	4~25	0.1~15°	0.8	0.95	60	4
$\text{OO-4HRPN-OD 1.5xR0.1xL50xO}$	1.5	R0.1	4~15	0.1~15°	1.35	1.45	50	4
$\text{OO-4HRPN-OD 1.5xR0.1xL60xO}$	1.5	R0.1	4~25	0.1~15°	1.35	1.45	60	4
$\text{OO-4HRPN-OD 1.5xR0.2xL50xO}$	1.5	R0.2	4~15	0.1~15°	1.35	1.45	50	4
$\text{OO-4HRPN-OD 1.5xR0.2xL60xO}$	1.5	R0.2	4~25	0.1~15°	1.35	1.45	60	4
$\text{OO-4HRPN-OD 2xR0.1xL50xO}$	2	R0.1	4~15	0.1~15°	1.7	1.95	50	4
$\text{OO-4HRPN-OD 2xR0.1xL60xO}$	2	R0.1	4~25	0.1~15°	1.7	1.95	60	4
$\text{OO-4HRPN-OD 2xR0.2xL50xO}$	2	R0.2	4~15	0.1~15°	1.7	1.95	50	4
$\text{OO-4HRPN-OD 2xR0.2xL60xO}$	2	R0.2	4~25	0.1~15°	1.7	1.95	60	4
$\text{OO-4HRPN-OD 2xR0.3xL60xO}$	2	R0.3	4~25	0.1~15°	1.7	1.95	60	4
$\text{OO-4HRPN-OD 2xR0.5xL50xO}$	2	R0.5	4~15	0.1~15°	1.7	1.95	50	4
$\text{OO-4HRPN-OD 2xR0.5xL70xO}$	2	R0.5	4~35	0.1~15°	1.7	1.95	70	4
$\text{OO-4HRPN-OD 2.5xR0.1xL50xO}$	2.5	R0.1	4~15	0.1~15°	2	2.4	50	4
$\text{OO-4HRPN-OD 2.5xR0.1xL60xO}$	2.5	R0.1	4~25	0.1~15°	2	2.4	60	4
$\text{OO-4HRPN-OD 2.5xR0.2xL50xO}$	2.5	R0.2	4~15	0.1~15°	2	2.4	50	4
$\text{OO-4HRPN-OD 2.5xR0.2xL60xO}$	2.5	R0.2	4~25	0.1~15°	2	2.4	60	4
$\text{OO-4HRPN-OD 2.5xR0.3xL60xO}$	2.5	R0.3	4~25	0.1~15°	2	2.4	60	4
$\text{OO-4HRPN-OD 2.5xR0.5xL60xO}$	2.5	R0.5	4~25	0.1~15°	2	2.4	60	4
$\text{OO-4HRPN-OD 3xR0.1xL60xO}$	3	R0.1	4~25	0.1~15°	2.5	2.9	60	6
$\text{OO-4HRPN-OD 3xR0.1xL70xO}$	3	R0.1	4~35	0.1~15°	2.5	2.9	70	6
$\text{OO-4HRPN-OD 3xR0.1xL80xO}$	3	R0.1	4~40	0.1~15°	2.5	2.9	80	6
$\text{OO-4HRPN-OD 3xR0.2xL70xO}$	3	R0.2	4~35	0.1~15°	2.5	2.9	70	6
$\text{OO-4HRPN-OD 3xR0.2xL80xO}$	3	R0.2	4~40	0.1~15°	2.5	2.9	80	6
$\text{OO-4HRPN-OD 3xR0.3xL60xO}$	3	R0.3	4~25	0.1~15°	2.5	2.9	60	6
$\text{OO-4HRPN-OD 3xR0.3xL70xO}$	3	R0.3	4~35	0.1~15°	2.5	2.9	70	6
$\text{OO-4HRPN-OD 3xR0.3xL80xO}$	3	R0.3	4~40	0.1~15°	2.5	2.9	80	6
$\text{OO-4HRPN-OD 3xR0.5xL60xO}$	3	R0.5	4~25	0.1~15°	2.5	2.9	60	6
$\text{OO-4HRPN-OD 3xR0.5xL70xO}$	3	R0.5	4~35	0.1~15°	2.5	2.9	70	6
$\text{OO-4HRPN-OD 3xR0.5xL80xO}$	3	R0.5	4~40	0.1~15°	2.5	2.9	80	6
$\text{OO-4HRPN-OD 4xR0.1xL60xO}$	4	R0.1	4~25	0.1~15°	4	3.8	60	6
$\text{OO-4HRPN-OD 4xR0.1xL80xO}$	4	R0.1	4~40	0.1~15°	4	3.8	80	6
$\text{OO-4HRPN-OD 4xR0.2xL60xO}$	4	R0.2	4~25	0.1~15°	4	3.8	60	6
$\text{OO-4HRPN-OD 4xR0.2xL80xO}$	4	R0.2	4~40	0.1~15°	4	3.8	80	6
$\text{OO-4HRPN-OD 4xR0.3xL60xO}$	4	R0.3	4~25	0.1~15°	4	3.8	60	6
$\text{OO-4HRPN-OD 4xR0.3xL80xO}$	4	R0.3	4~40	0.1~15°	4	3.8	80	6
$\text{OO-4HRPN-OD 4xR0.5xL60xO}$	4	R0.5	4~25	0.1~15°	4	3.8	60	6
$\text{OO-4HRPN-OD 4xR0.5xL80xO}$	4	R0.5	4~40	0.1~15°	4	3.8	80	6
$\text{OO-4HRPN-OD 5xR0.1xL70xO}$	5	R0.1	5~35	0.1~15°	5	4.8	70	6
$\text{OO-4HRPN-OD 5xR0.1xL90xO}$	5	R0.1	5~40	0.1~15°	5	4.8	90	6
$\text{OO-4HRPN-OD 5xR0.2xL70xO}$	5	R0.2	5~35	0.1~15°	5	4.8	70	6
$\text{OO-4HRPN-OD 5xR0.2xL90xO}$	5	R0.2	5~40	0.1~15°	5	4.8	90	6
$\text{OO-4HRPN-OD 5xR0.3xL70xO}$	5	R0.3	5~35	0.1~15°	5	4.8	70	6
$\text{OO-4HRPN-OD 5xR0.3xL90xO}$	5	R0.3	5~40	0.1~15°	5	4.8	90	6
$\text{OO-4HRPN-OD 5xR0.5xL70xO}$	5	R0.5	5~35	0.1~15°	5	4.8	70	6
$\text{OO-4HRPN-OD 5xR0.5xL90xO}$	5	R0.5	5~40	0.1~15°	5	4.8	90	6
$\text{OO-4HRPN-OD 5xR1xL70xO}$	5	R1	5~35	0.1~15°	5	4.8	70	6
$\text{OO-4HRPN-OD 5xR1xL90xO}$	5	R1	5~40	0.1~15°	5	4.8	90	6
