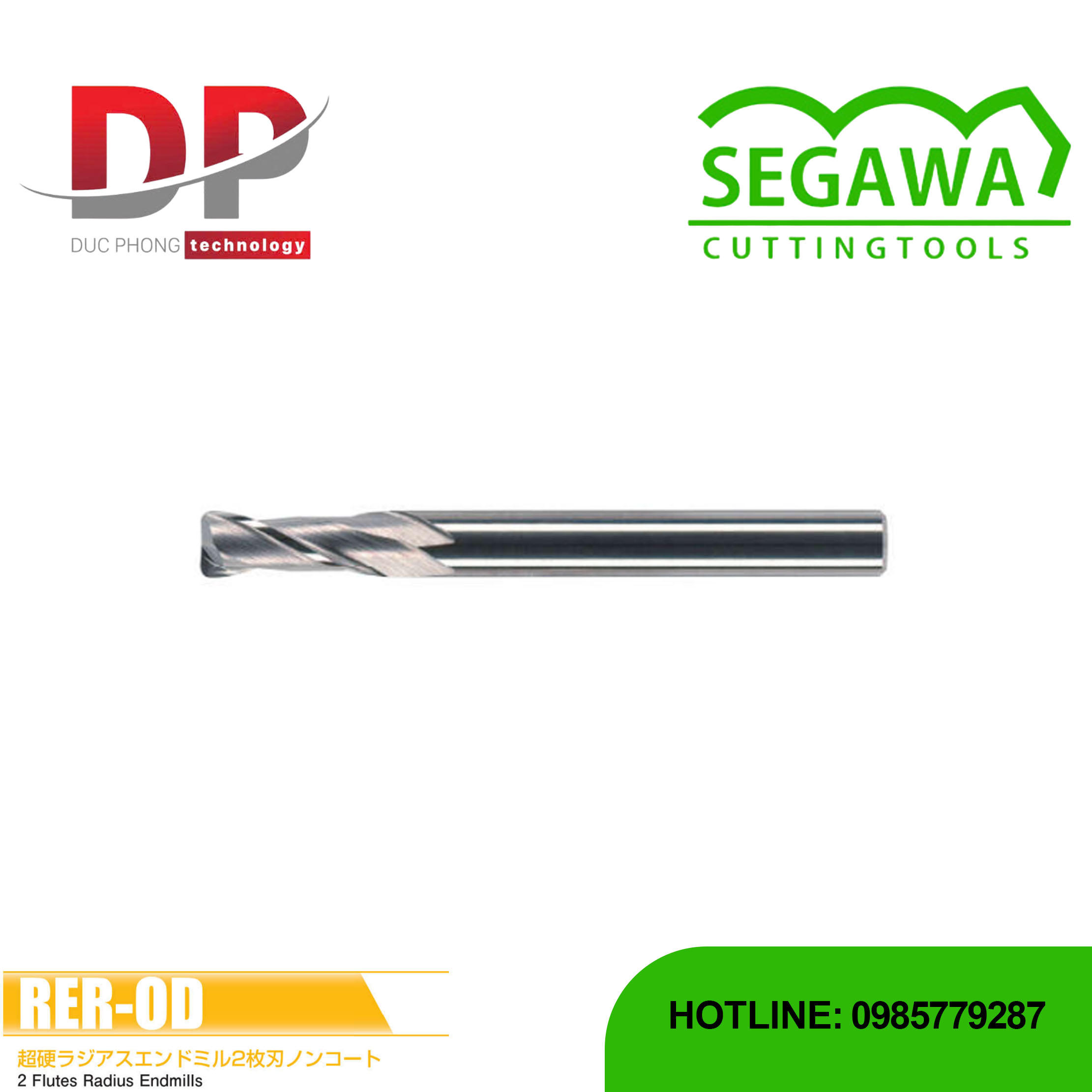

Dao phay ngón Radius RER-OD Carbide 2 me - Segawa

Mô tả sản phẩm dao phay ngón Radius RER-OD Carbide 2 me



Dao phay ngón Radius RER-OD Carbide 2 me - Segawa là phiên bản tùy chỉnh của dòng dao Radius RER cơ bản. Đây là loại dao Radius với 2 me cắt và không có lớp phủ. Mục đích chính của phiên bản này là cho phép người dùng chọn kích thước tùy chỉnh ở góc bo.

Đặc điểm nổi bật

• Phiên bản tùy chỉnh: Cho phép người dùng chọn kích thước góc bo ($R$) tùy chỉnh theo nhu cầu đặc biệt.
• Thiết kế Radius (Góc bo): Dao có góc bo ($R$) tại đỉnh, giúp tăng độ bền của đỉnh dao và lý tưởng để phay các rãnh, phay mặt bên.
• Loại không phủ: Không có lớp phủ, phù hợp cho các ứng dụng gia công tổng quát hoặc vật liệu không yêu cầu lớp phủ.
• Thông số kỹ thuật: Dao sử dụng 2 me cắt và có góc xoắn 30∘ (Helix).
• Độ chính xác: Đường kính ($D$) và bán kính góc bo ($R$) được chế tạo với độ chính xác cao (dung sai $D\pm 0.02$ và $R\pm 0.02$).
• Phù hợp cho thép carbon (S45C, S50C).
• Phù hợp cho thép hợp kim (SK, SCM, SUS).
• Có thể gia công thép đã tôi cứng ở mức độ thấp ($\sim 55HRC$).
• Phù hợp cho thép tiền tôi cứng (NAK HPM), thép không gỉ (SUS304/316), và hợp kim nhôm/đồng.

Thông số

Work Material Compatibility

Work Material	Carbon SteelsS45C S50C	Alloy SteelsSK SCM SUS	Hardened Steels~55HRC	Hardened Steels55HRC~	Prehardened SteelsNAK HPM	Stainless SteelsSUS304 316	Aluminium AlloysCopper Alloys
	○	◎	○	○	○	○	○

Product Specifications

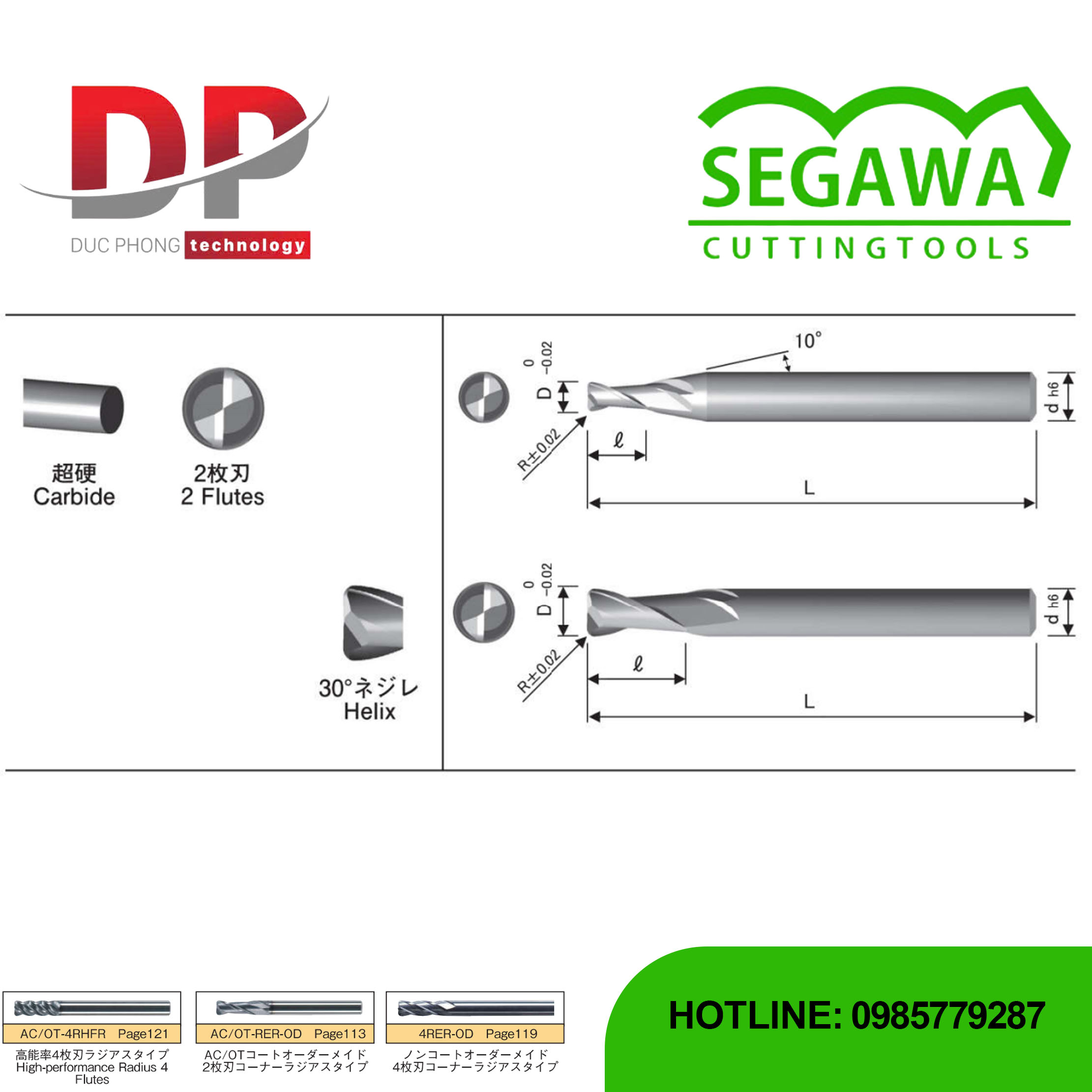

Model	Dia (D)	Corner Radius (R)	Flute Length ($\ell$)	Overall Length (L)	Shank Dia (d)
RER-OD 1xR	1	R0.1 $\sim$ R0.2	2.5	45	4
RER-OD 1.2xR	1.2	R0.1 $\sim$ R0.3	3	45	4
RER-OD 1.5xR	1.5	R0.1 $\sim$ R0.3	4	45	4
RER-OD 2xR	2	R0.1 $\sim$ R0.5	5.5	45	4
RER-OD 2.5xR	2.5	R0.1 $\sim$ R0.5	7	45	4
RER-OD 3xR	3	R0.1 $\sim$ R1	8.5	50	6
RER-OD 3.5xR	3.5	R0.1 $\sim$ R1	10	50	6
RER-OD 4xR	4	R0.1 $\sim$ R1	11	50	6
RER-OD 4.5xR	4.5	R0.1 $\sim$ R1	13	50	6
RER-OD 5xR	5	R0.1 $\sim$ R1.5	14	55	6
RER-OD 5.5xR	5.5	R0.1 $\sim$ R1.5	16	55	6
RER-OD 6xR	6	R0.1 $\sim$ R1.5	17	60	6
RER-OD 6.5xR	6.5	R0.1 $\sim$ R2	19	70	8
RER-OD 7xR	7	R0.1 $\sim$ R2	20	70	8
RER-OD 7.5xR	7.5	R0.1 $\sim$ R2	22	70	8
RER-OD 8xR	8	R0.1 $\sim$ R2	23	70	8
RER-OD 8.5xR	8.5	R0.1 $\sim$ R3	25	80	10
RER-OD 9xR	9	R0.1 $\sim$ R3	26	80	10
RER-OD 9.5xR	9.5	R0.1 $\sim$ R3	28	80	10
RER-OD 10xR	10	R0.1 $\sim$ R3	29	80	10
RER-OD 10.5xR	10.5	R0.1 $\sim$ R3	31	85	12
RER-OD 11xR	11	R0.1 $\sim$ R3	32	85	12
RER-OD 11.5xR	11.5	R0.1 $\sim$ R3	34	85	12
RER-OD 12xR	12	R0.1 $\sim$ R3	35	85	12
RER-OD 16xR	16	R0.1 $\sim$ R3	40	100	16
RER-OD 20xR	20	R0.1 $\sim$ R3	50	125	20
