Dao phay ngón series DB702 - WIDIN (Dành cho thép có độ cứng cao)

Mô tả sản phẩm dao phay ngón series DB702 - WIDIN

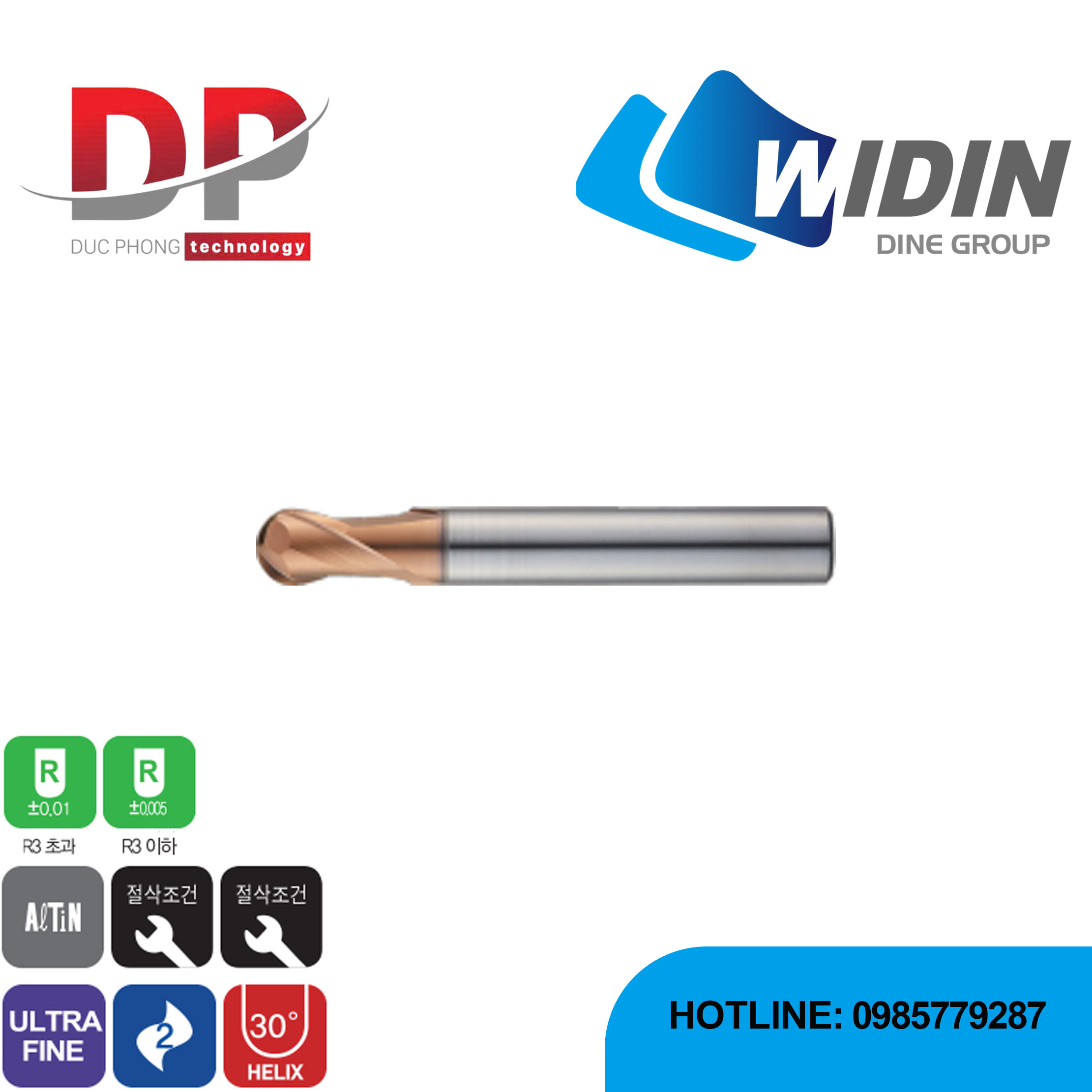

• Thiết kế cổ dài: Dao phay ngón series DB702 có thiết kế cổ dài với đầu tròn, phù hợp cho việc gia công các hốc sâu hoặc các chi tiết có hình dạng phức tạp mà các loại dao phay thông thường không tiếp cận được.
• Vật liệu và lớp phủ: Dao phay ngón series DB702 được làm từ vật liệu hạt siêu mịn, giúp tăng cường độ bền và tuổi thọ của lưỡi cắt. Lớp phủ AlTiN giúp duy trì độ cứng và khả năng chống oxy hóa ở nhiệt độ cao khi gia công tốc độ cao.
• Độ chính xác cao: Sản phẩm được áp dụng dung sai bán kính R cao, đảm bảo chất lượng gia công vượt trội. Dung sai này là ±0.01 cho bán kính R lớn hơn 3mm và ±0.005 cho bán kính R nhỏ hơn hoặc bằng 3mm.
• Tối ưu cho gia công: Nhờ vào vật liệu đặc biệt và thiết kế lưỡi cắt tối ưu, dao phay này phù hợp cho việc gia công tốc độ cao các vật liệu có độ cứng lớn như thép nhiệt luyện, thép hợp kim, và thép carbon (độ cứng từ 50 HRc đến 70 HRc).

Tính năng nổi bật

Thông số

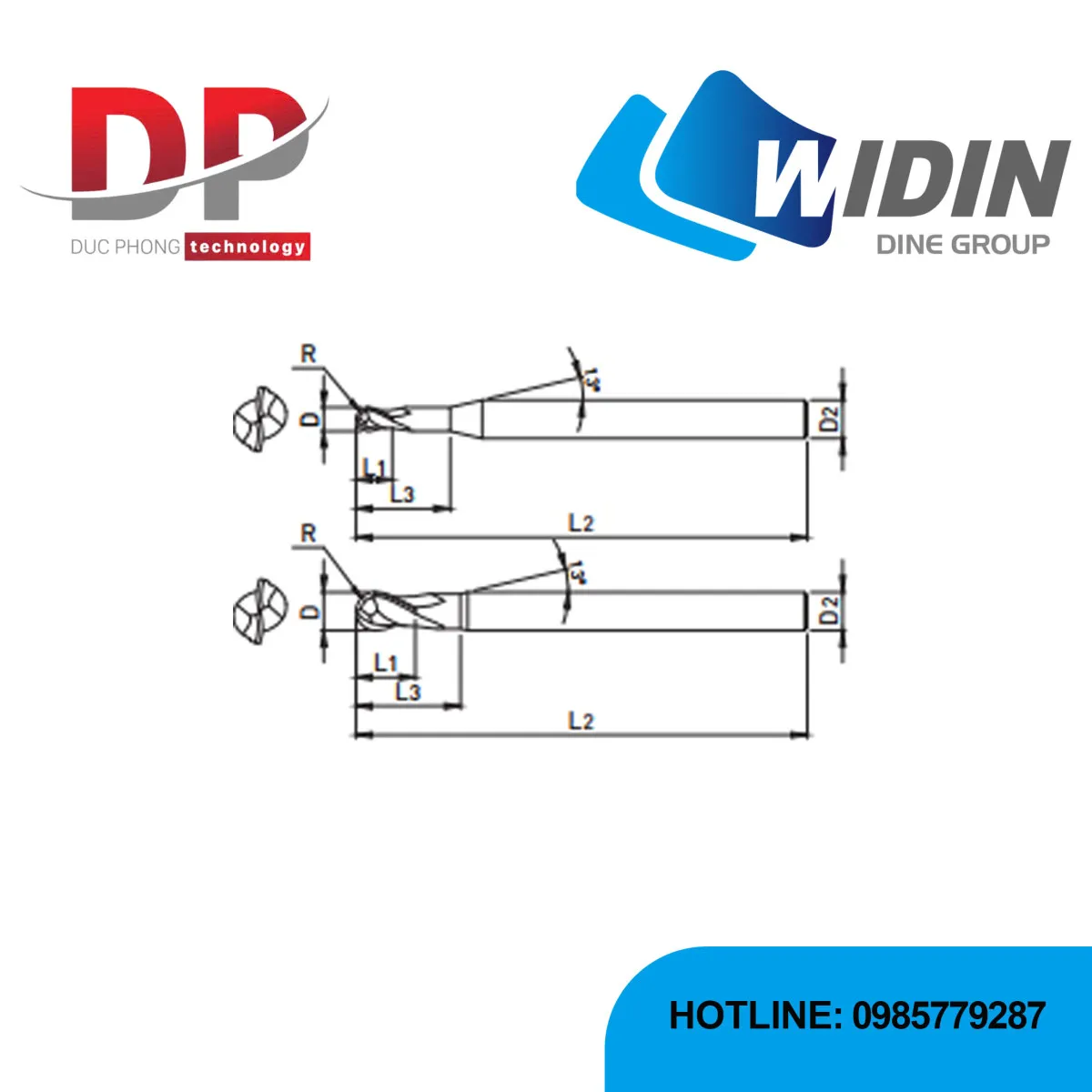

EDP. No.	D	R	L1	L2	L3	D2	D3
DB702001	0.1	0.05	0.15	-	40	-	4
DB702002	0.2	0.1	0.3	-	40	-	4
DB702003	0.3	0.15	0.5	-	40	-	4
DB702004	0.4	0.2	0.6	-	40	-	4
DB702005	0.5	0.25	0.7	-	40	-	4
DB702006	0.6	0.3	0.9	-	40	-	4
DB702007	0.7	0.35	1.1	-	40	-	4
DB702008	0.8	0.4	1.2	-	40	-	4
DB702009	0.9	0.45	1.4	-	40	-	4
DB702010S4	1	0.5	1.5	-	45	-	4
DB702010	1	0.5	1.5	3	50	0.95	6
DB702015S4	1.5	0.75	2	-	45	-	4
DB702015	1.5	0.75	2	4	50	1.45	6
DB702020S4	2	1	2.5	-	45	-	4
DB702020	2	1	2.5	5	50	1.9	6
DB702025	2.5	1.25	3	7	50	2.45	6
DB702030S4	3	1.5	4	-	45	-	4
DB702030S	3	1.5	4	10	50	2.9	6
DB702030	3	1.5	4	10	60	2.9	6
DB702031	3	1.5	4	10	70	2.9	6
DB702040S4	4	2	5	-	45	-	4
DB702040S	4	2	5	10	50	3.9	6
DB702040	4	2	5	10	60	3.9	6
DB702041	4	2	5	10	70	3.9	6
DB702050	5	2.5	6	12	60	4.9	6
DB702060	6	3	7	12	60	5.9	6
DB702061	6	3	7	12	90	5.9	6
DB702080	8	4	9	15	70	7.9	8
DB702081	8	4	9	15	100	7.9	8
DB702100	10	5	11	25	75	9.9	10
DB702101	10	5	11	25	100	9.9	10
DB702120	12	6	12	25	80	11.9	12
DB702121	12	6	12	25	110	11.9	12

Application

탄소강 (S45C, S55C...) ~ HB225	합금강 (SCM, SK...) HB225~325	프리하든강 (NAK...) HRc30~50	열처리강		동	흑연	주철 FCD400. 500~	알루미늄	스테인리스강
			~HRc55 SKD61	~HRc55 SKD11
	○	○	◎	◎	○

Tolerance

외경	래디우스(mm)	자루부
R3 이하	±0.005	h6
R3 초과	±0.01
