Dao phay ngón U-WING Series UB502 - WIDIN (Dành cho thép có độ cứng trung bình từ 30-50 HRc)

Mô tả sản phẩm dao phay ngón U-WING Series UB502

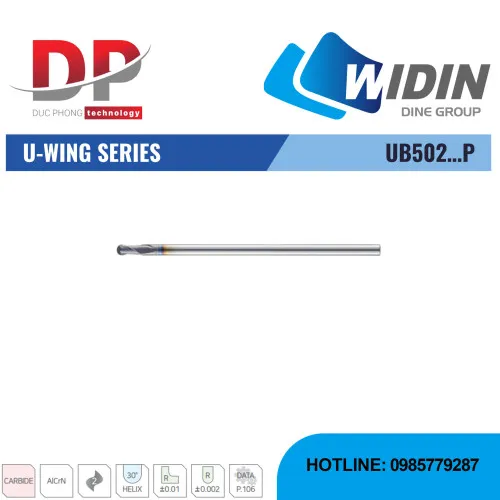

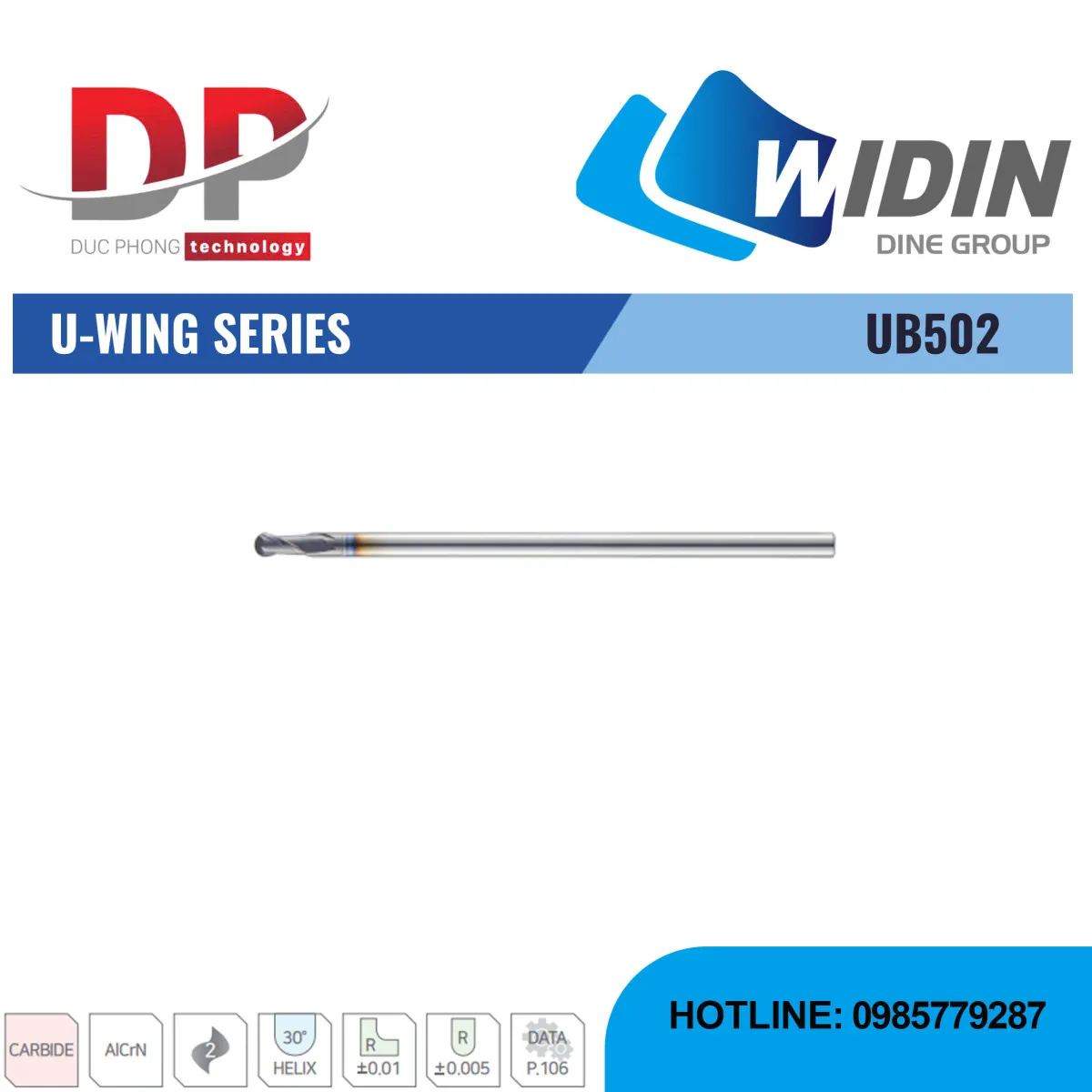

Dao phay ngón U-WING Series UB502 - WIDIN là loại dao phay cầu, được thiết kế chuyên dụng để gia công thép có độ cứng trung bình và thép khuôn với độ cứng từ 30-50 HRc.

Đặc điểm nổi bật

• Dao phay ngón U-WING Series UB502 có 2 lưỡi cắt.
• Vật liệu và lớp phủ: Được làm từ vật liệu hợp kim cứng (Carbide) siêu mịn và có lớp phủ AlCrN tiên tiếnm lớp phủ này giúp tăng cường khả năng chống mài mòn, chống oxy hóa, đồng thời cải thiện độ bôi trơn và khả năng chịu nhiệt.
• Thiết kế hình học: Điểm đặc trưng của UB502 là phần mũi dao hình cầu, giúp tạo ra các bề mặt cong mượt mà, lý tưởng cho việc gia công các bề mặt cong 3D trên khuôn mẫu.
• Góc xoắn: Dao có góc xoắn 30°, giúp việc thoát phoi hiệu quả và đảm bảo chất lượng bề mặt gia công.
• Dung sai chính xác: Chuôi dao có dung sai h5 (D0.1~6 có dung sai 0 ~ -0.012), đảm bảo độ chính xác cao khi gá lắp, dung sai bán kính đầu dao (R) là ±0.01 và bán kính góc là ±0.005, cho phép gia công các chi tiết có độ chính xác rất cao.

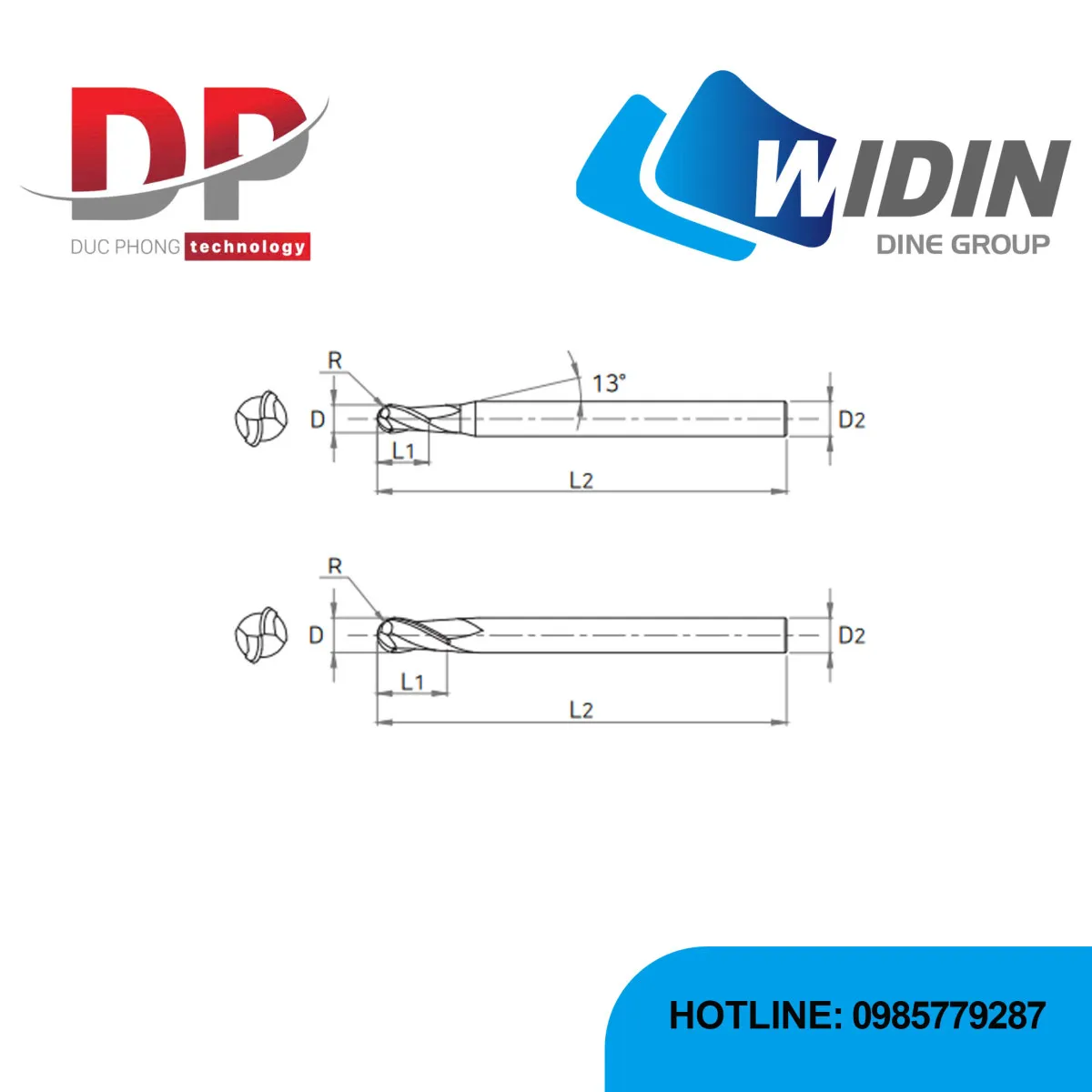

Thông số

EDP No.	D	R	L1	L2	D2
UB502001S	0.1	0.05	0.1	40	4
UB502001	0.1	0.05	0.2	40	4
UB502001S3	0.1	0.05	0.2	40	3
UB5020015S	0.15	0.075	0.15	40	4
UB5020015	0.15	0.075	0.3	40	4
UB5020015S3	0.15	0.075	0.3	40	3
UB502002S	0.2	0.1	0.2	40	4
UB502002	0.2	0.1	0.4	40	4
UB502002S3	0.2	0.1	0.4	40	3
UB502003S	0.3	0.15	0.3	40	4
UB502003	0.3	0.15	0.6	40	4
UB502003S3	0.3	0.15	0.6	40	3
UB502004S	0.4	0.2	0.4	40	4
UB502004	0.4	0.2	0.8	40	4
UB502004S3	0.4	0.2	0.8	40	3
UB502005S	0.5	0.25	0.5	40	4
UB502005	0.5	0.25	1	40	4
UB502005S3	0.5	0.25	1	40	3
UB502006S	0.6	0.3	0.6	40	4
UB502006	0.6	0.3	1.2	40	4
UB502006S3	0.6	0.3	1.2	40	3
UB502007S	0.7	0.35	0.7	40	4
UB502007	0.7	0.35	1.4	40	4
UB502007S3	0.7	0.35	1.4	40	3
UB502008S	0.8	0.4	0.8	40	4
UB502008	0.8	0.4	1.6	40	4
UB502008S3	0.8	0.4	1.6	40	3
UB502009S	0.9	0.45	0.9	40	4
UB502009	0.9	0.45	1.8	40	4
UB502009S3	0.9	0.45	1.8	40	3
UB502010S	1	0.5	1.5	40	6
UB502010S3	1	0.5	2.5	50	3
UB502010S4	1	0.5	2.5	50	4
UB502010	1	0.5	2.5	50	6
UB502010070	1	0.5	2.5	70	6
UB502010100	1	0.5	2.5	100	6
UB502012S	1.2	0.6	2	40	6
UB502012S3	1.2	0.6	3	50	3
UB502012S4	1.2	0.6	3	50	4
UB502012	1.2	0.6	3	50	6
UB502012070	1.2	0.6	3	70	6
UB502012100	1.2	0.6	3	100	6
UB502015S	1.5	0.75	2.5	40	6
UB502015S3	1.5	0.75	4	50	3
UB502015S4	1.5	0.75	4	50	4
UB502015	1.5	0.75	4	50	6
UB502015070	1.5	0.75	4	70	6
UB502015100	1.5	0.75	4	100	6
UB502020S	2	1	3	40	6
UB502020S3	2	1	5	50	3
UB502020S4	2	1	5	50	4
UB502020	2	1	5	50	6
UB502020080	2	1	5	80	6
UB502020100	2	1	5	100	6
UB502025S	2.5	1.25	4	40	6
UB502025S3	2.5	1.25	6	60	3
UB502025S4	2.5	1.25	6	60	4
UB502025	2.5	1.25	6	60	6
UB502025080	2.5	1.25	6	80	6
UB502025100	2.5	1.25	6	100	6
UB502030S	3	1.5	4.5	40	6
UB502030S3	3	1.5	6	60	3

2 FLUTES BALL ENDMILL

EDP No.	D	R	L1	L2	D2
UB502030S4	3	1.5	6	60	4
UB502030	3	1.5	6	60	6
UB502030080	3	1.5	6	80	6
UB502030100	3	1.5	6	100	6
UB502035	3.5	1.75	8	70	6
UB502040S	4	2	6	50	6
UB502040S4	4	2	8	70	4
UB502040	4	2	8	70	6
UB502040100S4	4	2	8	100	4
UB502040120S4	4	2	8	120	4
UB502040100	4	2	8	100	6
UB502040120	4	2	8	120	6
UB502045	4.5	2.25	9	80	6
UB502050S	5	2.5	7.5	60	6
UB502050	5	2.5	10	80	6
UB502050S5	5	2.5	10	80	5
UB502055	5.5	2.75	11	90	6
UB502060S	6	3	9	50	6
UB502060060	6	3	9	60	6
UB502060080	6	3	9	80	6
UB502060	6	3	12	90	6
UB502060110	6	3	12	110	6
UB502060130	6	3	12	130	6
UB502060150	6	3	12	150	6
UB502065	6.5	3.25	13	90	8
UB502070	7	3.5	14	90	8
UB502080S	8	4	12	50	8
UB502080060	8	4	12	60	8
UB502080080	8	4	12	80	8
UB502080090	8	4	12	90	8
UB502080	8	4	14	100	8
UB502080130	8	4	14	130	8
UB502080150	8	4	14	150	8
UB502085	8.5	4.25	16	100	10
UB502090	9	4.5	18	100	10
UB502100S	10	5	15	50	10
UB502100060	10	5	15	60	10
UB502100080	10	5	15	80	10
UB502100090	10	5	15	90	10
UB502100	10	5	18	100	10
UB502100130	10	5	18	130	10
UB502100150	10	5	18	150	10
UB502100180	10	5	18	180	10
UB502100200	10	5	18	200	10
UB502110	11	5.5	20	100	12
UB502120S	12	6	18	60	12
UB502120080	12	6	18	80	12
UB502120090	12	6	18	90	12
UB502120100	12	6	18	100	12
UB502120	12	6	24	110	12
UB502120130	12	6	24	130	12
UB502120150	12	6	24	150	12
UB502120180	12	6	24	180	12
UB502120200	12	6	24	200	12
UB502130	13	6.5	24	100	12
UB502140S12	14	7	26	100	12
UB502140	14	7	26	100	14
UB502140S16	14	7	26	100	16
UB502150	15	7.5	28	140	16
UB502160100	16	8	24	100	16
UB502160130	16	8	24	130	16
UB502160	16	8	30	150	16
UB502160180	16	8	30	180	16
UB502160200	16	8	30	200	16
UB502180S16	18	9	34	150	16
UB502180	18	9	34	150	18
UB502200100	20	10	30	100	20
UB502200130	20	10	30	130	20
UB502200	20	10	38	150	20
UB502200200	20	10	38	200	20
UB502250120	25	12.5	50	120	25
UB502250180	25	12.5	50	180	25

Applicable working materia

Carbon Steel ~HB225	Alloy Steel HB225~325	Prehardened Steel HRc30~50	Hardened Steel ~HRc55	Cast Iron ~FCD500	Aluminum	Stainless Steel	Ti-Alloy	Ni-Alloy	SKD61 ~HRc55	SKD11 HRc55~
○	◎	◎	○	○

Tolerance

D		Shank Dia.
D0.1 ~ 6	0 ~ -0.012	H5
D6.5 ~ 25	0 ~ -0.015
