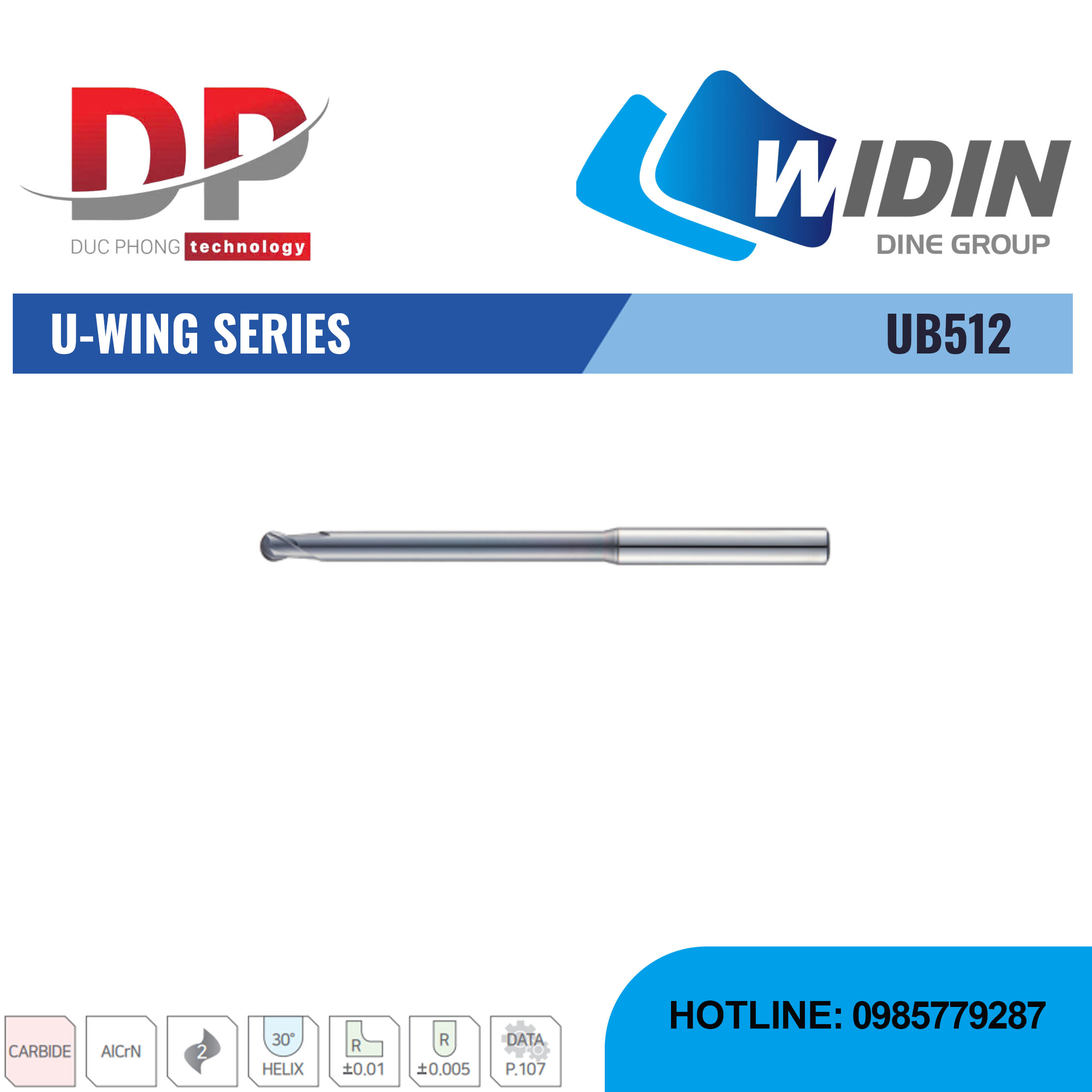

Dao phay ngón U-WING Series UB512 - WIDIN (Dành cho thép có độ cứng trung bình từ 30-50 HRc)

Mô tả sản phẩm dao phay ngón U-WING Series UB512

Dao phay ngón U-WING Series UB512 - WIDIN là loại dao phay cầu có cổ dài, được thiết kế chuyên dụng để gia công thép có độ cứng trung bình và thép khuôn với độ cứng từ 30-50 HRc.

Đặc điểm nổi bật

• Dao phay ngón U-WING Series UB512 có 2 lưỡi cắt.

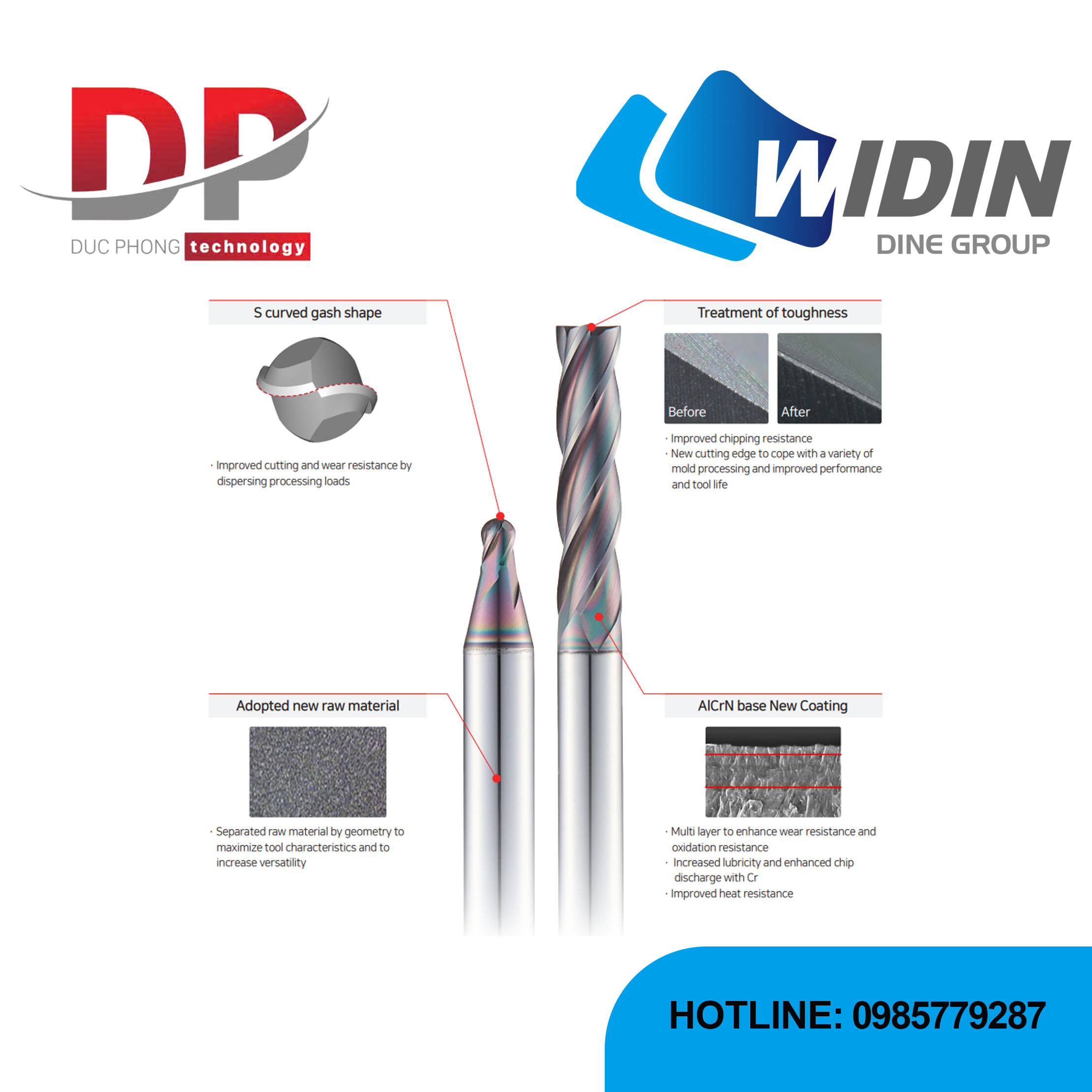

• Vật liệu và lớp phủ: Dao được làm từ vật liệu hợp kim cứng (Carbide) siêu mịn và có lớp phủ AlCrN tiên tiến, lớp phủ này giúp tăng cường khả năng chống mài mòn, chống oxy hóa, đồng thời cải thiện độ bôi trơn và khả năng chịu nhiệt.
• Thiết kế hình học: Điểm nổi bật của UB512 là sự kết hợp giữa thiết kế cổ dài và mũi dao hình cầu, cổ dao thon dài giúp nó tiếp cận các hốc và rãnh sâu, phức tạp trên khuôn mẫu, trong khi mũi dao hình cầu giúp tạo ra các bề mặt cong mượt mà.
• Góc xoắn: Dao có góc xoắn 30°, giúp việc thoát phoi hiệu quả và đảm bảo chất lượng bề mặt gia công.
• Dung sai chính xác: Chuôi dao có dung sai h5, dung sai bán kính đầu dao (R) là ±0.01 và bán kính góc là ±0.005, cho phép gia công các chi tiết có độ chính xác rất cao.



Thông số

EDP No.	D (mm)	R (mm)	L1 (mm)	L3 (mm)	L2 (mm)	D2 (mm)
UB512001002	0.1	0.05	0.1	0.2	40	4
UB512001003	0.1	0.05	0.1	0.3	40	4
UB512001005	0.1	0.05	0.1	0.5	40	4
UB51200101	0.1	0.05	0.1	1	40	4
UB512002005	0.2	0.1	0.2	0.5	40	4
UB51200201	0.2	0.1	0.2	1	40	4
UB512002015	0.2	0.1	0.2	1.5	40	4
UB51200202	0.2	0.1	0.2	2	40	4
UB51200203	0.2	0.1	0.2	3	40	4
UB51200301	0.3	0.15	0.3	1	40	4
UB512003015	0.3	0.15	0.3	1.5	40	4
UB51200302	0.3	0.15	0.3	2	40	4
UB512003025	0.3	0.15	0.3	2.5	40	4
UB51200303	0.3	0.15	0.3	3	40	4
UB51200304	0.3	0.15	0.3	4	40	4
UB51200305	0.3	0.15	0.3	5	40	4
UB51200401	0.4	0.2	0.4	1	40	4
UB512004015	0.4	0.2	0.4	1.5	40	4
UB51200402	0.4	0.2	0.4	2	40	4
UB512004025	0.4	0.2	0.4	2.5	40	4
UB51200403	0.4	0.2	0.4	3	40	4
UB51200404	0.4	0.2	0.4	4	40	4
UB51200405	0.4	0.2	0.4	5	40	4
UB51200406	0.4	0.2	0.4	6	40	4
UB51200408	0.4	0.2	0.4	8	40	4
UB51200410	0.4	0.2	0.4	10	40	4
UB51200501	0.5	0.25	0.5	1	45	4
UB512005015	0.5	0.25	0.5	1.5	45	4
UB51200502	0.5	0.25	0.5	2	45	4
UB512005025	0.5	0.25	0.5	2.5	45	4
UB51200503	0.5	0.25	0.5	3	45	4
UB51200504	0.5	0.25	0.5	4	45	4
UB51200505	0.5	0.25	0.5	5	45	4
UB51200506	0.5	0.25	0.5	6	45	4
UB51200508	0.5	0.25	0.5	8	45	4
UB51200510	0.5	0.25	0.5	10	45	4
UB51200512	0.5	0.25	0.5	12	45	4
UB51200514	0.5	0.25	0.5	14	45	4
UB51200516	0.5	0.25	0.5	16	45	4
UB51200601	0.6	0.3	0.6	1	45	4
UB51200602	0.6	0.3	0.6	2	45	4
UB51200603	0.6	0.3	0.6	3	45	4
UB51200604	0.6	0.3	0.6	4	45	4
UB51200605	0.6	0.3	0.6	5	45	4
UB51200606	0.6	0.3	0.6	6	45	4
UB51200608	0.6	0.3	0.6	8	45	4
UB51200610	0.6	0.3	0.6	10	45	4
UB51200612	0.6	0.3	0.6	12	45	4
UB51200614	0.6	0.3	0.6	14	45	4
UB51200616	0.6	0.3	0.6	16	45	4
UB51200702	0.7	0.35	0.7	2	45	4
UB51200704	0.7	0.35	0.7	4	45	4
UB51200706	0.7	0.35	0.7	6	45	4
UB51200708	0.7	0.35	0.7	8	45	4
UB51200710	0.7	0.35	0.7	10	45	4
UB51200712	0.7	0.35	0.7	12	45	4
UB51200801	0.8	0.4	0.8	1	45	4
UB51200802	0.8	0.4	0.8	2	45	4
UB51200803	0.8	0.4	0.8	3	45	4
UB51200804	0.8	0.4	0.8	4	45	4
UB51200805	0.8	0.4	0.8	5	45	4
UB51200806	0.8	0.4	0.8	6	45	4

2 FLUTES LONG NECK BALL ENDMILL

EDP No.	D (mm)	R (mm)	L1 (mm)	L3 (mm)	L2 (mm)	D2 (mm)
UB51200807	0.8	0.4	0.8	7	45	4
UB51200808	0.8	0.4	0.8	8	45	4
UB51200810	0.8	0.4	0.8	10	45	4
UB51200812	0.8	0.4	0.8	12	45	4
UB51200814	0.8	0.4	0.8	14	45	4
UB51200816	0.8	0.4	0.8	16	45	4
UB51200820	0.8	0.4	0.8	20	45	4
UB51200904	0.9	0.45	0.9	4	45	4
UB51200906	0.9	0.45	0.9	6	45	4
UB51200908	0.9	0.45	0.9	8	45	4
UB51200910	0.9	0.45	0.9	10	45	4
UB51201002	1.0	0.5	1.0	2	50	4
UB512010025	1.0	0.5	1.0	2.5	50	4
UB51201003	1.0	0.5	1.0	3	50	4
UB51201004	1.0	0.5	1.0	4	50	4
UB51201005	1.0	0.5	1.0	5	50	4
UB51201006	1.0	0.5	1.0	6	50	4
UB51201007	1.0	0.5	1.0	7	50	4
UB51201008	1.0	0.5	1.0	8	50	4
UB51201009	1.0	0.5	1.0	9	50	4
UB51201010	1.0	0.5	1.0	10	50	4
UB51201012	1.0	0.5	1.0	12	50	4
UB51201014	1.0	0.5	1.0	14	50	4
UB51201016	1.0	0.5	1.0	16	50	4
UB51201018	1.0	0.5	1.0	18	50	4
UB51201020	1.0	0.5	1.0	20	55	4
UB51201022	1.0	0.5	1.0	22	60	4
UB51201026	1.0	0.5	1.0	26	60	4
UB51201030	1.0	0.5	1.0	30	70	4
UB51201040	1.0	0.5	1.0	40	80	4
UB51201050	1.0	0.5	1.0	50	100	4
UB51201204	1.2	0.6	1.2	4	50	4
UB51201206	1.2	0.6	1.2	6	50	4
UB51201208	1.2	0.6	1.2	8	50	4
UB51201210	1.2	0.6	1.2	10	50	4
UB51201212	1.2	0.6	1.2	12	50	4
UB51201214	1.2	0.6	1.2	14	50	4
UB51201216	1.2	0.6	1.2	16	50	4
UB51201220	1.2	0.6	1.2	20	55	4
UB51201226	1.2	0.6	1.2	26	60	4
UB51201406	1.4	0.7	1.4	6	50	4
UB51201408	1.4	0.7	1.4	8	50	4
UB51201410	1.4	0.7	1.4	10	50	4
UB51201412	1.4	0.7	1.4	12	50	4
UB51201416	1.4	0.7	1.4	16	50	4
UB51201503	1.5	0.75	1.5	3	50	4
UB51201504	1.5	0.75	1.5	4	50	4
UB51201505	1.5	0.75	1.5	5	50	4
UB51201506	1.5	0.75	1.5	6	50	4
UB51201507	1.5	0.75	1.5	7	50	4
UB51201508	1.5	0.75	1.5	8	50	4
UB51201510	1.5	0.75	1.5	10	50	4
UB51201512	1.5	0.75	1.5	12	50	4
UB51201514	1.5	0.75	1.5	14	50	4
UB51201516	1.5	0.75	1.5	16	50	4
UB51201518	1.5	0.75	1.5	18	50	4
UB51201520	1.5	0.75	1.5	20	55	4
UB51201522	1.5	0.75	1.5	22	60	4
UB51201526	1.5	0.75	1.5	26	60	4
UB51201530	1.5	0.75	1.5	30	70	4
UB51201535	1.5	0.75	1.5	35	70	4
UB51201540	1.5	0.75	1.5	40	80	4

2 FLUTES LONG NECK BALL ENDMILL

EDP No.	D (mm)	R (mm)	L1 (mm)	L3 (mm)	L2 (mm)	D2 (mm)
UB51202520	2.5	1.25	2.5	20	50	4
UB51202522	2.5	1.25	2.5	22	60	4
UB51202526	2.5	1.25	2.5	26	60	4
UB51202530	2.5	1.25	2.5	30	70	4
UB51202535	2.5	1.25	2.5	35	70	4
UB51202540	2.5	1.25	2.5	40	80	4
UB51202545	2.5	1.25	2.5	45	90	4
UB51202550	2.5	1.25	2.5	50	100	4
UB51203006	3.0	1.5	3.0	6	50	6
UB51203008	3.0	1.5	3.0	8	50	6
UB51203010	3.0	1.5	3.0	10	50	6
UB51203012	3.0	1.5	3.0	12	50	6
UB51203014	3.0	1.5	3.0	14	60	6
UB51203016	3.0	1.5	3.0	16	60	6
UB51203018	3.0	1.5	3.0	18	60	6
UB51203020	3.0	1.5	3.0	20	60	6
UB51203022	3.0	1.5	3.0	22	65	6
UB51203026	3.0	1.5	3.0	26	65	6
UB51203030	3.0	1.5	3.0	30	70	6
UB51203035	3.0	1.5	3.0	35	70	6
UB51203040	3.0	1.5	3.0	40	80	6
UB51203045	3.0	1.5	3.0	45	90	6
UB51203050	3.0	1.5	3.0	50	100	6
UB51203060	3.0	1.5	3.0	60	100	6
UB51204008	4.0	2.0	4.0	8	50	6
UB51204010	4.0	2.0	4.0	10	50	6
UB51204012	4.0	2.0	4.0	12	50	6
UB51204014	4.0	2.0	4.0	14	60	6
UB51204016	4.0	2.0	4.0	16	60	6
UB51204018	4.0	2.0	4.0	18	60	6
UB51204020	4.0	2.0	4.0	20	60	6
UB51204022	4.0	2.0	4.0	22	65	6
UB51204026	4.0	2.0	4.0	26	65	6
UB51204030	4.0	2.0	4.0	30	70	6
UB51204035	4.0	2.0	4.0	35	70	6
UB51204040	4.0	2.0	4.0	40	80	6
UB51204045	4.0	2.0	4.0	45	90	6
UB51204050	4.0	2.0	4.0	50	100	6
UB51204055	4.0	2.0	4.0	55	100	6
UB51204060	4.0	2.0	4.0	60	100	6
UB51205015	5.0	2.5	6.0	15	60	6
UB51205020	5.0	2.5	6.0	20	60	6
UB51205026	5.0	2.5	6.0	26	65	6
UB51205030	5.0	2.5	6.0	30	70	6
UB51205035	5.0	2.5	6.0	35	70	6
UB51205040	5.0	2.5	6.0	40	80	6
UB51205045	5.0	2.5	6.0	45	90	6
UB51205050	5.0	2.5	6.0	50	100	6
UB51205055	5.0	2.5	6.0	55	100	6
UB51205060	5.0	2.5	6.0	60	100	6
UB51206020	6.0	3.0	8.0	20	60	6
UB5120602090	6.0	3.0	12.0	20	90	6
UB51206030	6.0	3.0	8.0	30	60	6
UB5120603090	6.0	3.0	12.0	30	90	6
UB51208025	8.0	4.0	10.0	25	70	8
UB51208025100	8.0	4.0	14.0	25	100	8
UB51208035	8.0	4.0	10.0	35	70	8
UB51208035100	8.0	4.0	14.0	35	100	8
UB51210030	10.0	5.0	12.0	30	75	10
UB51210030100	10.0	5.0	18.0	30	100	10
UB51210040	10.0	5.0	12.0	40	75	10
UB51210040100	10.0	5.0	18.0	40	100	10
UB51212032	12.0	6.0	14.0	32	80	12
UB51212032110	12.0	6.0	22.0	32	110	12
UB51212045	12.0	6.0	14.0	45	80	12
UB51212045110	12.0	6.0	22.0	45	110	12

Applicable working materia

Carbon Steel ~HB225	Alloy Steel HB225~325	Prehardened Steel HRc30~50	Hardened Steel ~HRc55	Cast Iron ~FCD500	Aluminum	Stainless Steel	Ti-Alloy	Ni-Alloy	SKD61 ~HRc55	SKD11 HRc55~
○	◎	◎	○	○

Tolerance

D		Shank Dia.
D0.1 ~ 6	0 ~ -0.012	H5
D8 ~ 12	0 ~ -0.015
