ĐẶC ĐIỂM NỔI BẬT
Mô tả sản phẩm dao phay ngón U-WING Series UB532

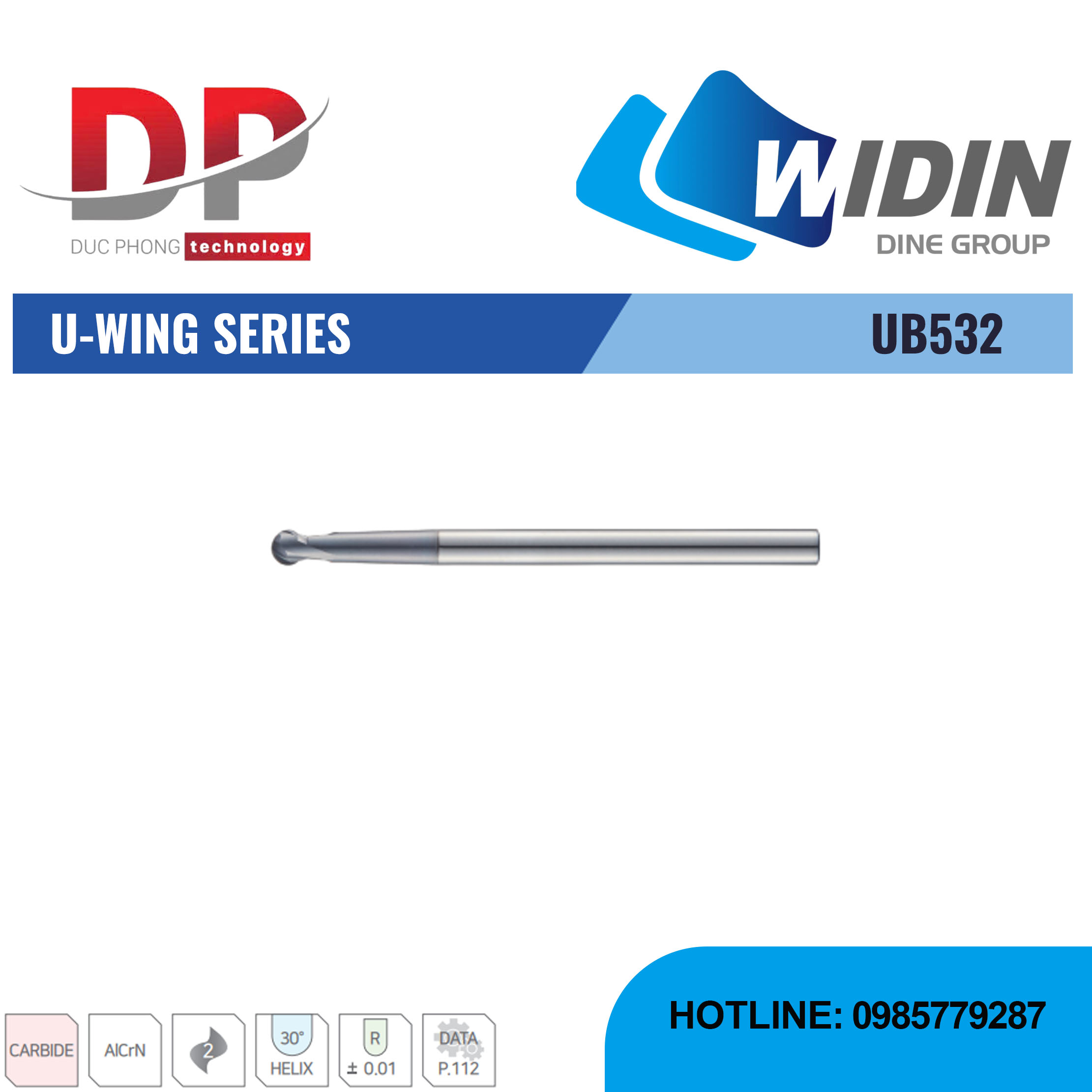

Dao phay ngón U-WING Series UB532 - WIDIN là loại dao phay cầu cổ dài, được thiết kế chuyên dụng để gia công thép có độ cứng trung bình và thép khuôn với độ cứng từ 30-50 HRc.
Đặc điểm nổi bật
- Dao phay ngón U-WING Series UB532 có 2 lưỡi cắt.

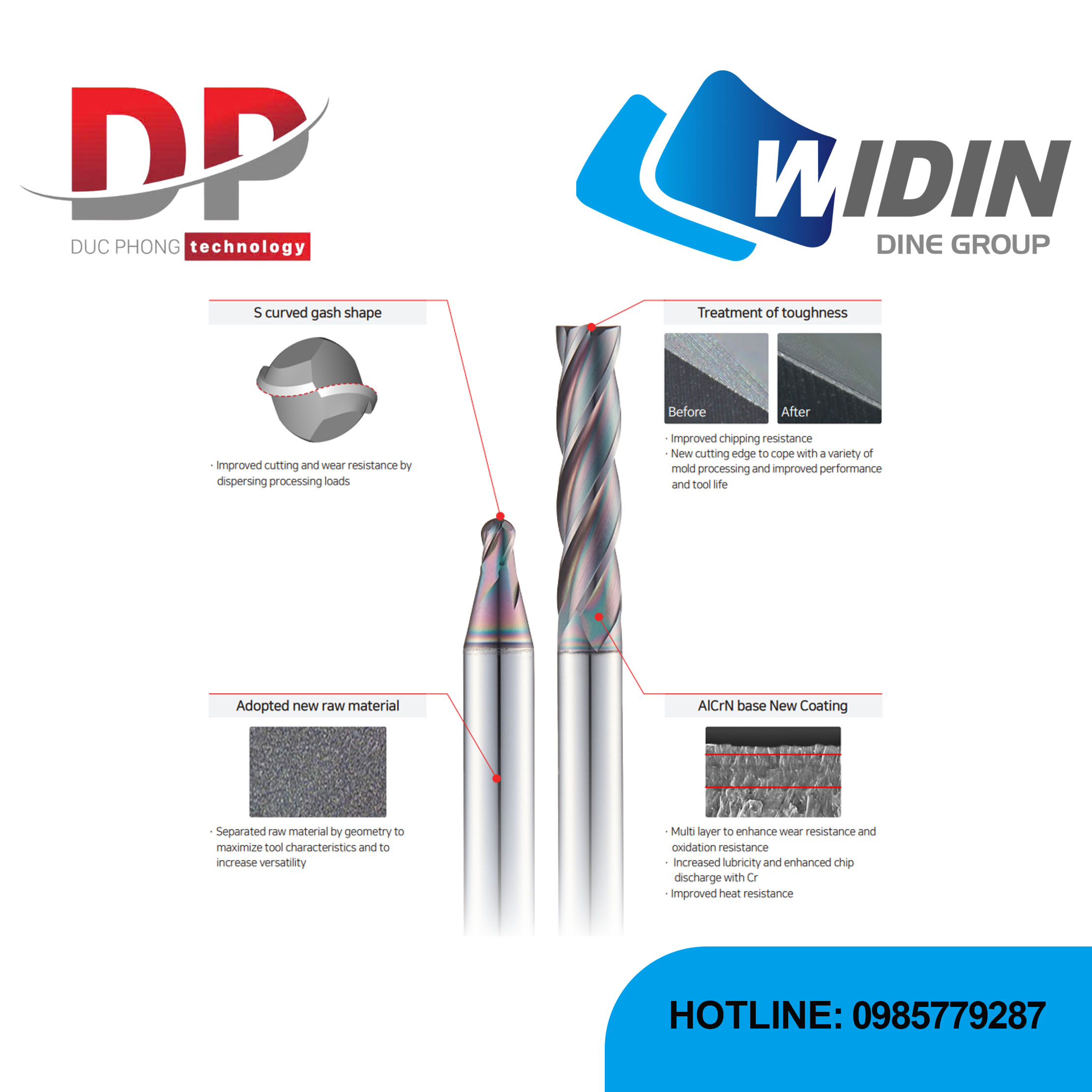

- Vật liệu và lớp phủ: Dao được làm từ vật liệu hợp kim cứng (Carbide) siêu mịn và có lớp phủ AlCrN tiên tiến. Lớp phủ này giúp tăng cường khả năng chống mài mòn, chống oxy hóa, đồng thời cải thiện độ bôi trơn và khả năng chịu nhiệt.
- Thiết kế hình học: Điểm đặc biệt của UB532 là thiết kế hình Lollipop. phần đầu dao có đường kính lớn hơn cổ dao và chuôi dao, cho phép dao tiếp cận và gia công các khu vực khó khăn như các hốc sâu, các chi tiết hin-hin (deep pockets) với góc nhỏ và các gân. Thiết kế này cũng giúp giảm nguy cơ va chạm của chuôi dao với phôi.
- Góc xoắn: Dao phay ngón UB532 có góc xoắn 30°, giúp việc thoát phoi hiệu quả và đảm bảo chất lượng bề mặt gia công.
- Dung sai chính xác: Chuôi dao có dung sai h5 (D3~12 có dung sai 0 ~ -0.03), đảm bảo độ chính xác cao khi gá lắp. Dung sai bán kính đầu dao (R) là ±0.01, cho phép gia công các chi tiết có độ chính xác cao.
Thông số

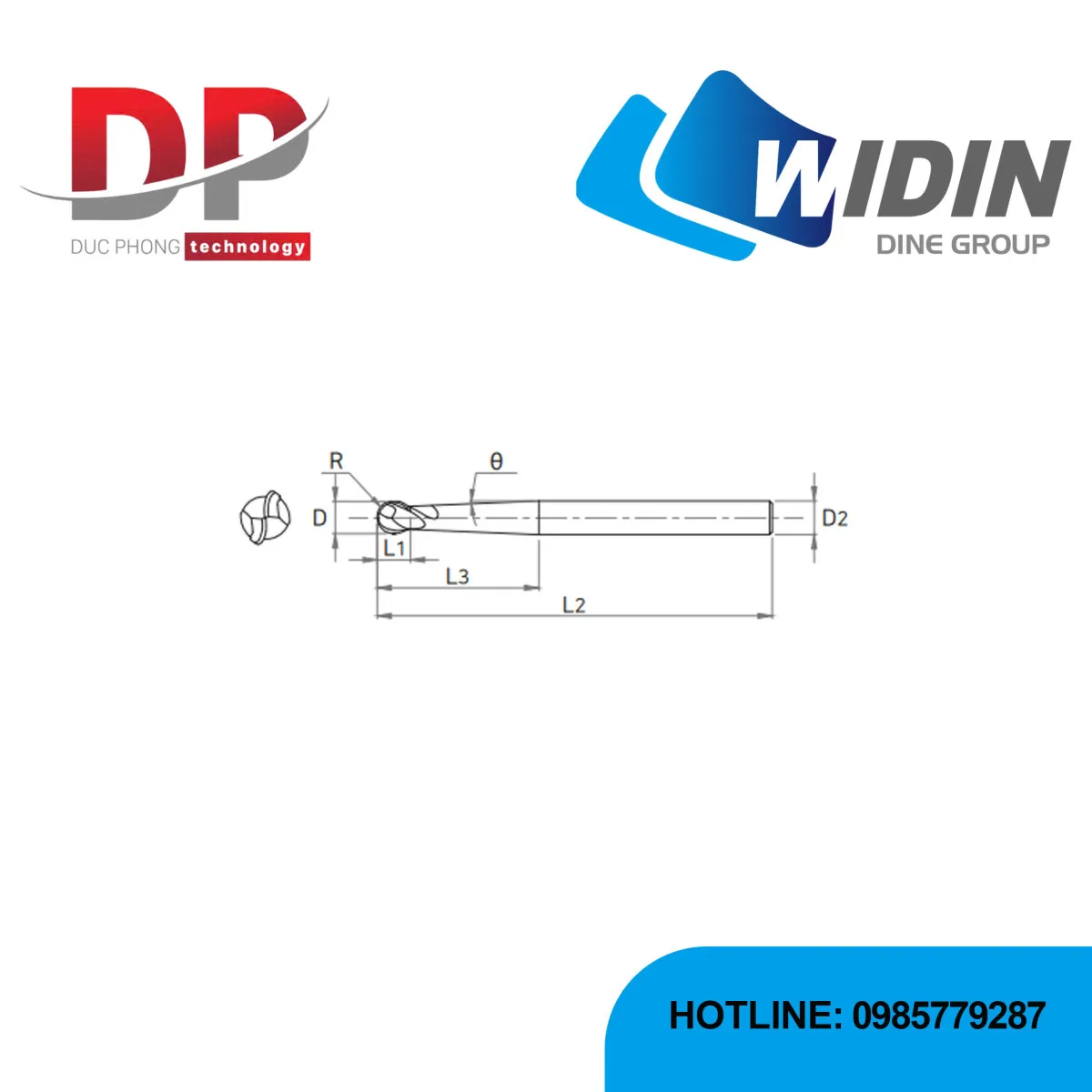

| EDP No. | D (mm) | R (mm) | θ (mm) | L1 (mm) | L3 (mm) | L2 (mm) | D2 (mm) |
|---|---|---|---|---|---|---|---|
| UB532030 | 3 | 1.5 | 1.5 | 2.3 | 16 | 80 | 6 |
| UB532040 | 4 | 2 | 1.5 | 3.1 | 20 | 80 | 6 |
| UB532050 | 5 | 2.5 | 1.5 | 3.9 | 25 | 80 | 6 |
| UB532060 | 6 | 3 | 1.5 | 4.9 | 30 | 100 | 6 |
| UB532080 | 8 | 4 | 1.5 | 6.3 | 35 | 100 | 8 |
| UB532100 | 10 | 5 | 1.5 | 7.9 | 40 | 100 | 10 |
| UB532120 | 12 | 6 | 1.5 | 9.5 | 50 | 100 | 12 |

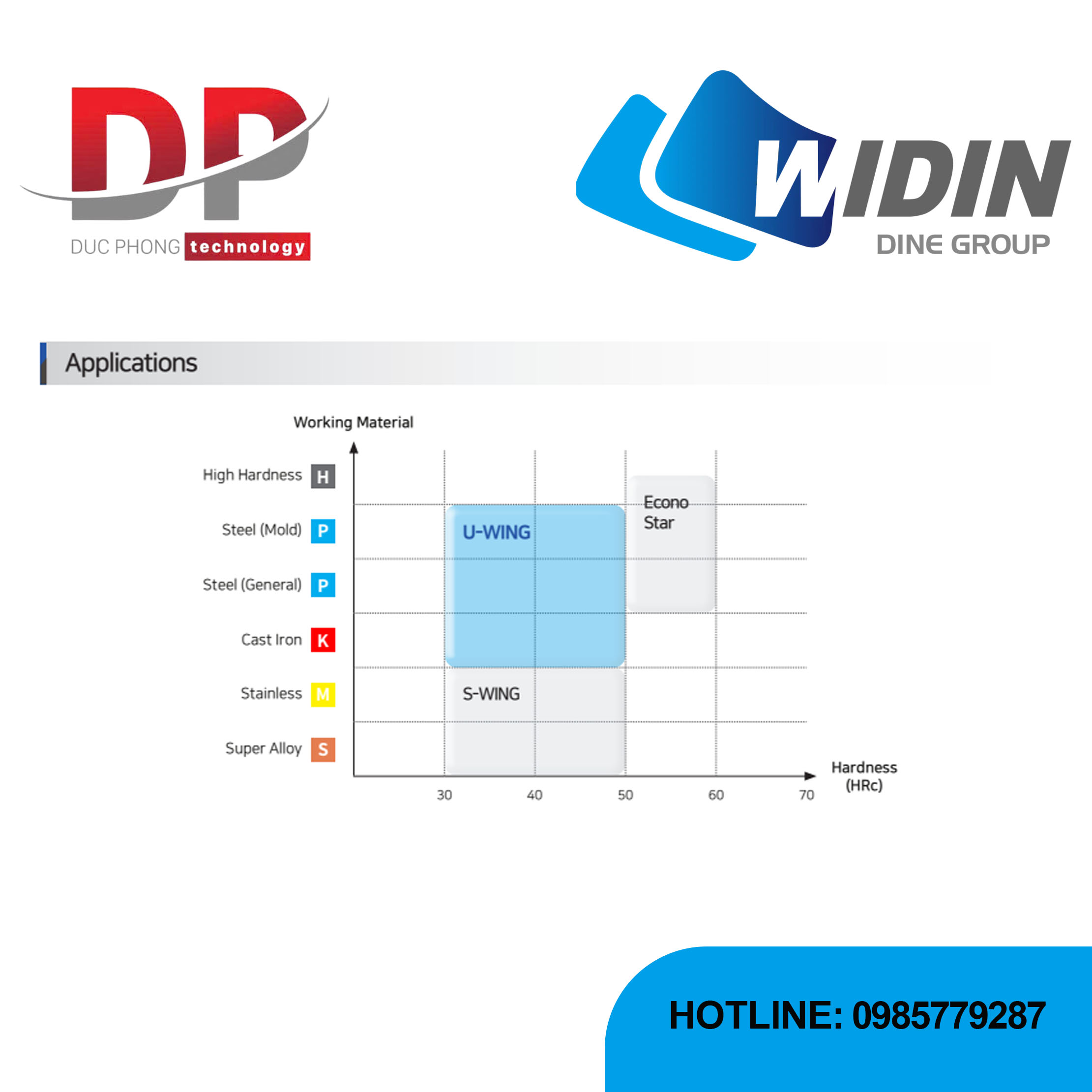

Applicable working materia
| Carbon Steel ~HB225 | Alloy Steel HB225~325 | Prehardened Steel HRc30~50 | Hardened Steel ~HRc55 | Cast Iron ~FCD500 | Aluminum | Stainless Steel | Ti-Alloy | Ni-Alloy | SKD61 ~HRc55 | SKD11 HRc55~ |
|---|---|---|---|---|---|---|---|---|---|---|
| ○ | ◎ | ◎ | ○ | ○ |
Tolerance
| D | Shank Dia. | |
| D3 ~ 12 | 0 ~ -0.03 | H5 |
