ĐẶC ĐIỂM NỔI BẬT

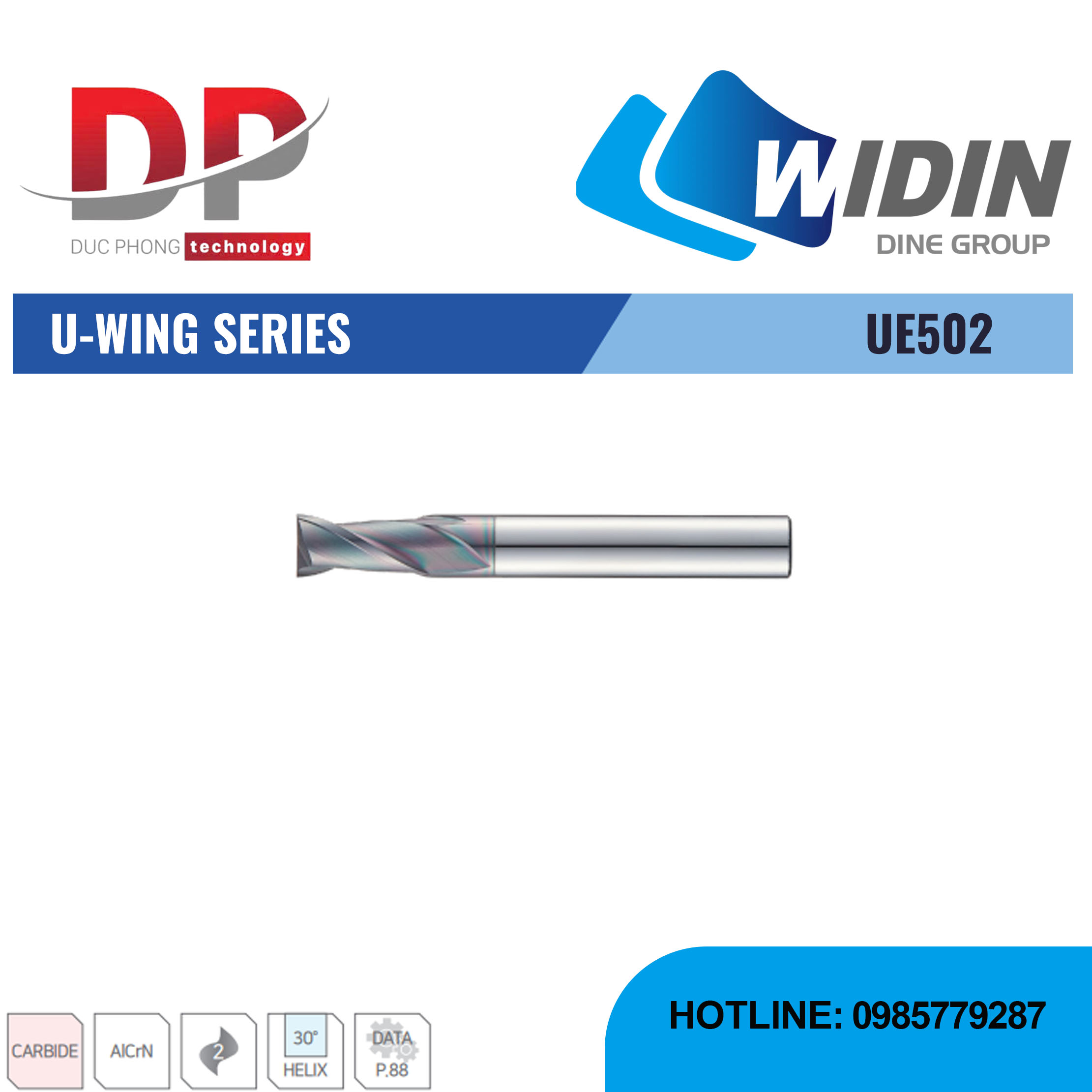

Mô tả sản phẩm dao phay ngón U-WING Series UE502
Dao phay ngón U-WING Series UE502 - WIDIN là dòng dao phay ngón đầu bằng (dao phay ngón vuông) thuộc dòng U-WING, là loại dao 2 lưỡi được thiết kế chuyên dụng để gia công các loại thép có độ cứng trung bình và thép khuôn với độ cứng từ 30-50HRC.
Đặc điểm nổi bật

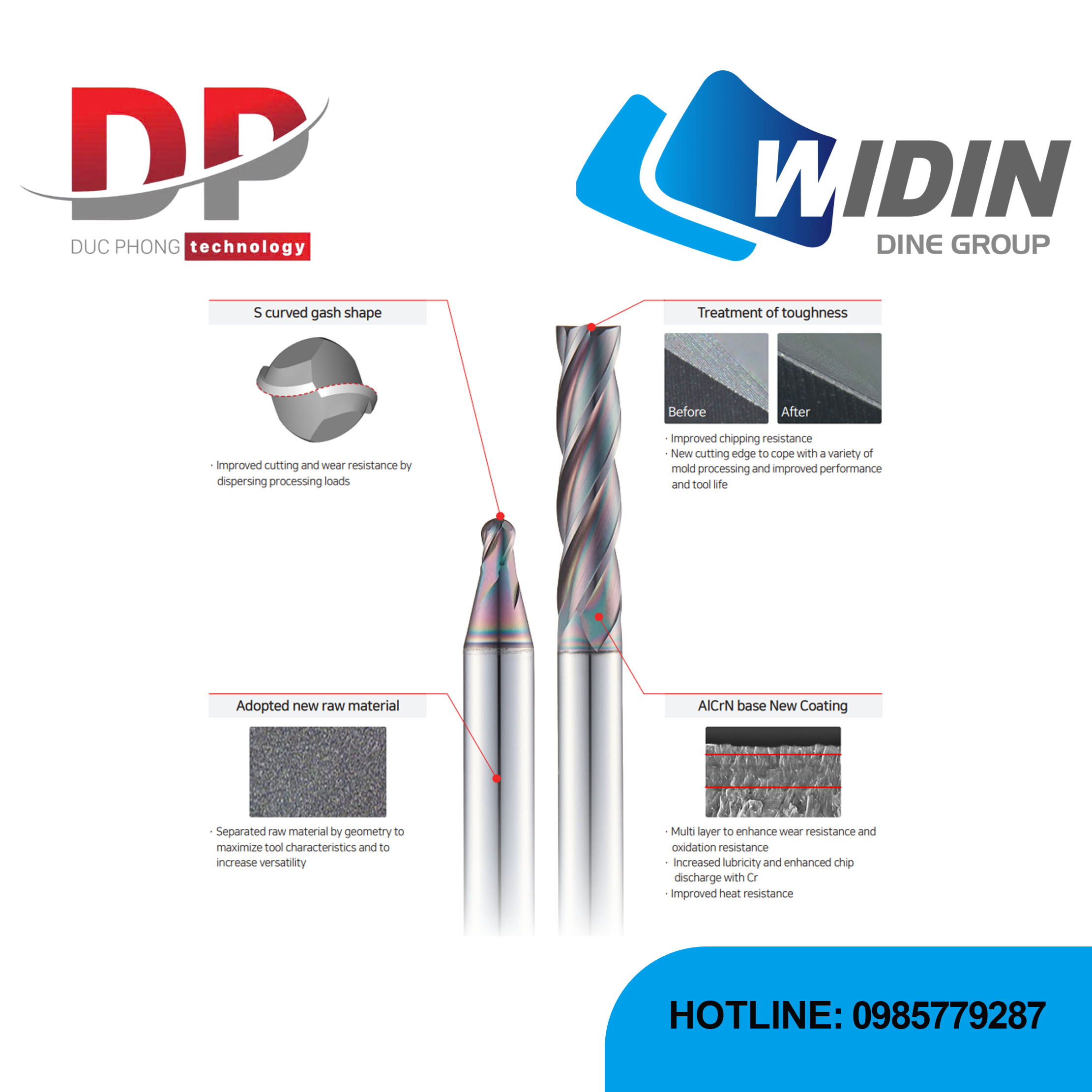

- Dao phay ngón U-WING Series UE502 được làm từ vật liệu siêu mịn có độ dẻo dai cao, giúp tăng cường khả năng chống sứt mẻ và độ bền của lưỡi cắt.
- Bề mặt dao được phủ một lớp AlCrN nhiều lớp, giúp tăng cường khả năng chống mài mòn, chống oxy hóa và cải thiện khả năng chịu nhiệt, lớp phủ này còn tăng độ bôi trơn, giúp việc thoát phoi hiệu quả hơn.
- Lưỡi cắt có hình dạng cong chữ S độc đáo, giúp phân tán tải trọng gia công, từ đó nâng cao hiệu suất cắt và kéo dài tuổi thọ của dao.
- Với dung sai chính xác cao (h5) trên chuôi dao và các thông số cắt, sản phẩm này lý tưởng cho các công việc gia công tinh, yêu cầu độ chính xác cao.
- Các kết quả thử nghiệm cho thấy, dao U-WING có hiệu suất cắt vượt trội và cho chất lượng bề mặt gia công tốt hơn so với các loại dao phay khác trên thị trường, đặc biệt trên các vật liệu như KP4M và NAK80.
- Dao phay ngón UE502 được thiết kế để xử lý các khuôn mẫu phức tạp, đáp ứng được nhiều thông số kỹ thuật và các loại gân khác nhau.
Thông số
| EDP No. | D (mm) | L1 (mm) | L2 (mm) | D2 (mm) |
|---|---|---|---|---|
| UE502001S3 | 0.1 | 0.2 | 40 | 3 |
| UE502001 | 0.1 | 0.2 | 40 | 4 |
| UE5020015 | 0.15 | 0.3 | 40 | 4 |
| UE502002S3 | 0.2 | 0.4 | 40 | 3 |
| UE502002 | 0.2 | 0.4 | 40 | 4 |
| UE5020025 | 0.25 | 0.5 | 40 | 4 |
| UE502003S3 | 0.3 | 0.6 | 40 | 3 |
| UE502003 | 0.3 | 0.6 | 40 | 4 |
| UE5020035 | 0.35 | 0.7 | 40 | 4 |
| UE502004S3 | 0.4 | 0.8 | 40 | 3 |
| UE502004 | 0.4 | 0.8 | 40 | 4 |
| UE5020045 | 0.45 | 0.9 | 40 | 4 |
| UE502005S3 | 0.5 | 1.0 | 40 | 3 |
| UE502005 | 0.5 | 1.0 | 40 | 4 |
| UE5020055 | 0.55 | 1.1 | 40 | 4 |
| UE502006S3 | 0.6 | 1.2 | 40 | 3 |
| UE502006 | 0.6 | 1.2 | 40 | 4 |
| UE5020065 | 0.65 | 1.3 | 40 | 4 |
| UE502007S3 | 0.7 | 1.4 | 40 | 3 |
| UE502007 | 0.7 | 1.4 | 40 | 4 |
| UE5020075 | 0.75 | 1.5 | 40 | 4 |
| UE502008S3 | 0.8 | 1.6 | 40 | 3 |
| UE502008 | 0.8 | 1.6 | 40 | 4 |
| UE5020085 | 0.85 | 1.7 | 40 | 4 |
| UE502009S3 | 0.9 | 1.8 | 40 | 3 |
| UE502009 | 0.9 | 1.8 | 40 | 4 |
| UE5020095 | 0.95 | 2.0 | 40 | 4 |
| UE502010S3 | 1.0 | 2.5 | 50 | 3 |
| UE502010S4 | 1.0 | 2.5 | 50 | 4 |
| UE502010 | 1.0 | 2.5 | 50 | 6 |
| UE502011S4 | 1.1 | 3.0 | 50 | 4 |
| UE502012S3 | 1.2 | 3.0 | 50 | 3 |
| UE502012S4 | 1.2 | 3.0 | 50 | 4 |
| UE502012 | 1.2 | 3.0 | 50 | 6 |
| UE502013S4 | 1.3 | 3.0 | 50 | 4 |
| UE502014S4 | 1.4 | 4.0 | 50 | 4 |
| UE502015S3 | 1.5 | 4.0 | 50 | 3 |
| UE502015S4 | 1.5 | 4.0 | 50 | 4 |
| UE502015 | 1.5 | 4.0 | 50 | 6 |
| UE502016S4 | 1.6 | 4.0 | 50 | 4 |
| UE502017S4 | 1.7 | 4.0 | 50 | 4 |
| UE502018S4 | 1.8 | 5.0 | 50 | 4 |
| UE502019S4 | 1.9 | 5.0 | 50 | 4 |
| UE502020S3 | 2.0 | 6.0 | 50 | 3 |
| UE502020S4 | 2.0 | 6.0 | 50 | 4 |
| UE502020 | 2.0 | 6.0 | 50 | 6 |
| UE502021S4 | 2.1 | 6.0 | 50 | 4 |
| UE502022S4 | 2.2 | 6.0 | 50 | 4 |
| UE502023S4 | 2.3 | 6.0 | 50 | 4 |
| UE502024S4 | 2.4 | 6.0 | 50 | 4 |
| UE502025S3 | 2.5 | 7.0 | 50 | 3 |
| UE502025 | 2.5 | 7.0 | 50 | 6 |
| UE502025S4 | 2.5 | 8.0 | 50 | 4 |
| UE502026S4 | 2.6 | 8.0 | 50 | 4 |
| UE502027S4 | 2.7 | 8.0 | 50 | 4 |
| UE502028S4 | 2.8 | 8.0 | 50 | 4 |
| UE502029S4 | 2.9 | 8.0 | 50 | 4 |
| UE502030S3 | 3.0 | 8.0 | 50 | 3 |
| UE502030S4 | 3.0 | 8.0 | 50 | 4 |
| UE502030 | 3.0 | 8.0 | 50 | 6 |
| UE502035S4 | 3.5 | 10.0 | 50 | 4 |
| UE502035 | 3.5 | 10.0 | 50 | 6 |
2 FLUTES SQUARE ENDMILL
| EDP No. | D (mm) | L1 (mm) | L2 (mm) | D2 (mm) |
|---|---|---|---|---|
| UE502040080S4 | 4.0 | 10 | 80 | 4 |
| UE502040S4 | 4.0 | 10 | 50 | 4 |
| UE502040 | 4.0 | 10 | 50 | 6 |
| UE502045 | 4.5 | 14 | 50 | 6 |
| UE502050 | 5.0 | 15 | 60 | 6 |
| UE502055 | 5.5 | 15 | 60 | 6 |
| UE502060 | 6.0 | 15 | 60 | 6 |
| UE502065 | 6.5 | 18 | 60 | 8 |
| UE502070 | 7.0 | 20 | 60 | 8 |
| UE502075 | 7.5 | 20 | 60 | 8 |
| UE502080 | 8.0 | 20 | 70 | 8 |
| UE502085 | 8.5 | 22 | 70 | 10 |
| UE502090 | 9.0 | 22 | 70 | 10 |
| UE502095 | 9.5 | 24 | 70 | 10 |
| UE502100 | 10.0 | 25 | 75 | 10 |
| UE502105 | 10.5 | 26 | 75 | 12 |
| UE502110 | 11.0 | 30 | 75 | 12 |
| UE502115 | 11.5 | 30 | 80 | 12 |
| UE502120 | 12.0 | 30 | 80 | 12 |
| UE502130 | 13.0 | 35 | 100 | 12 |
| UE502140S16 | 14.0 | 35 | 100 | 16 |
| UE502140 | 14.0 | 35 | 100 | 14 |
| UE502140S12 | 14.0 | 35 | 100 | 12 |
| UE502150 | 15.0 | 38 | 100 | 16 |
| UE502160 | 16.0 | 40 | 100 | 16 |
| UE502170 | 17.0 | 42 | 100 | 16 |
| UE502180 | 18.0 | 45 | 100 | 18 |
| UE502180S16 | 18.0 | 45 | 100 | 16 |
| UE502190 | 19.0 | 45 | 100 | 20 |
| UE502200 | 20.0 | 45 | 100 | 20 |
| UE502210 | 21.0 | 45 | 100 | 20 |
| UE502220 | 22.0 | 45 | 100 | 20 |
| UE502230 | 23.0 | 50 | 120 | 25 |
| UE502240 | 24.0 | 50 | 120 | 25 |
| UE502250 | 25.0 | 50 | 120 | 25 |

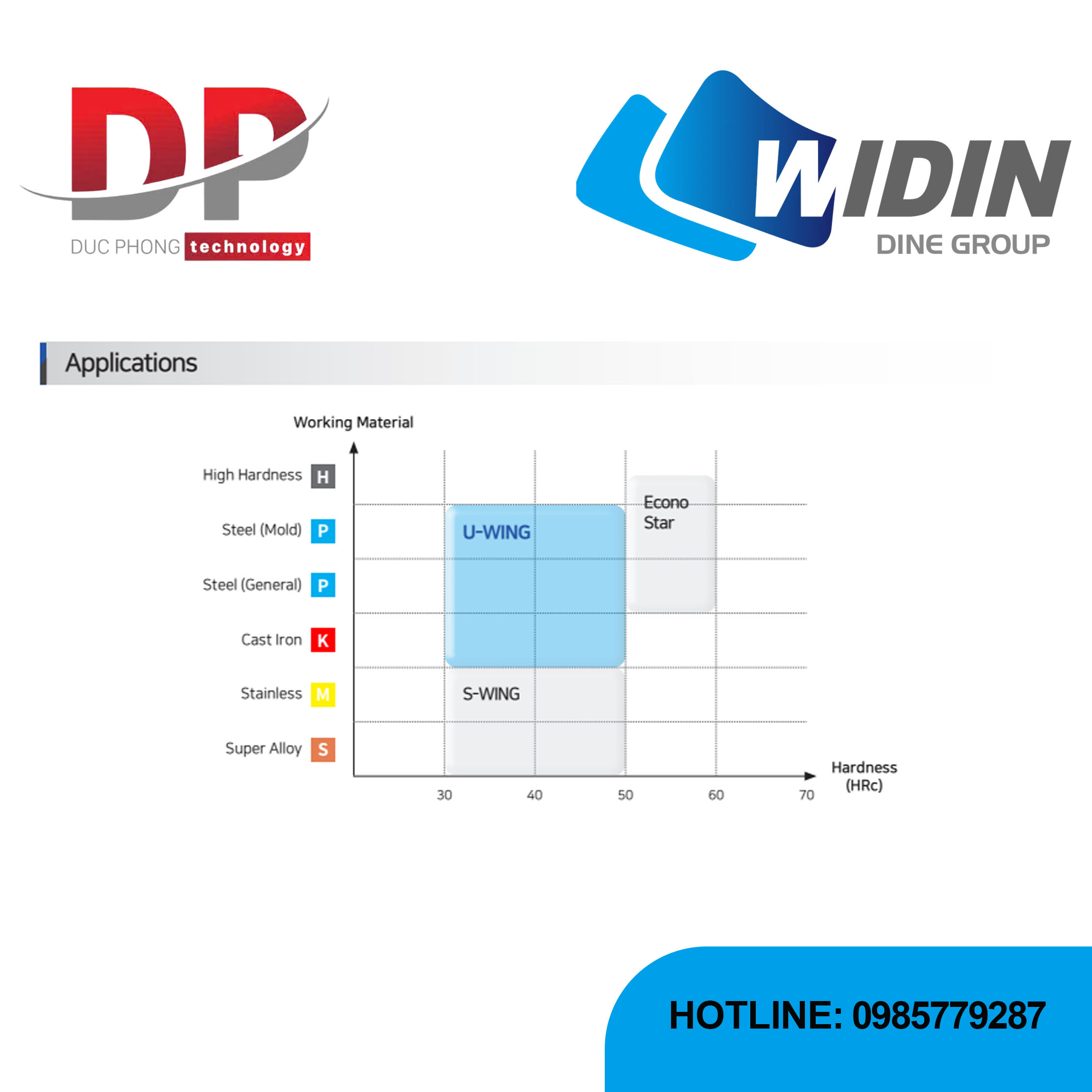

Applicable working materia
| Carbon Steel ~HB225 | Alloy Steel HB225~325 | Prehardened Steel HRc30~50 | Hardened Steel ~HRc55 | Cast Iron ~FCD500 | Aluminum | Stainless Steel | Ti-Alloy | Ni-Alloy | SKD61 ~HRc55 | SKD11 HRc55~ |
|---|---|---|---|---|---|---|---|---|---|---|
| ○ | ◎ | ◎ | ○ | ○ |
Tolerance
| D | Shank Dia. | |
| D0.1 ~ 6 | 0 ~ -0.012 | H5 |
| D6.5 ~ 25 | 0 ~ -0.015 | |
