Dao phay ngón U-WING Series UE504 - WIDIN (Dành cho thép có độ cứng trung bình từ 30-50 HRc)

Mô tả sản phẩm dao phay ngón U-WING Series UE504

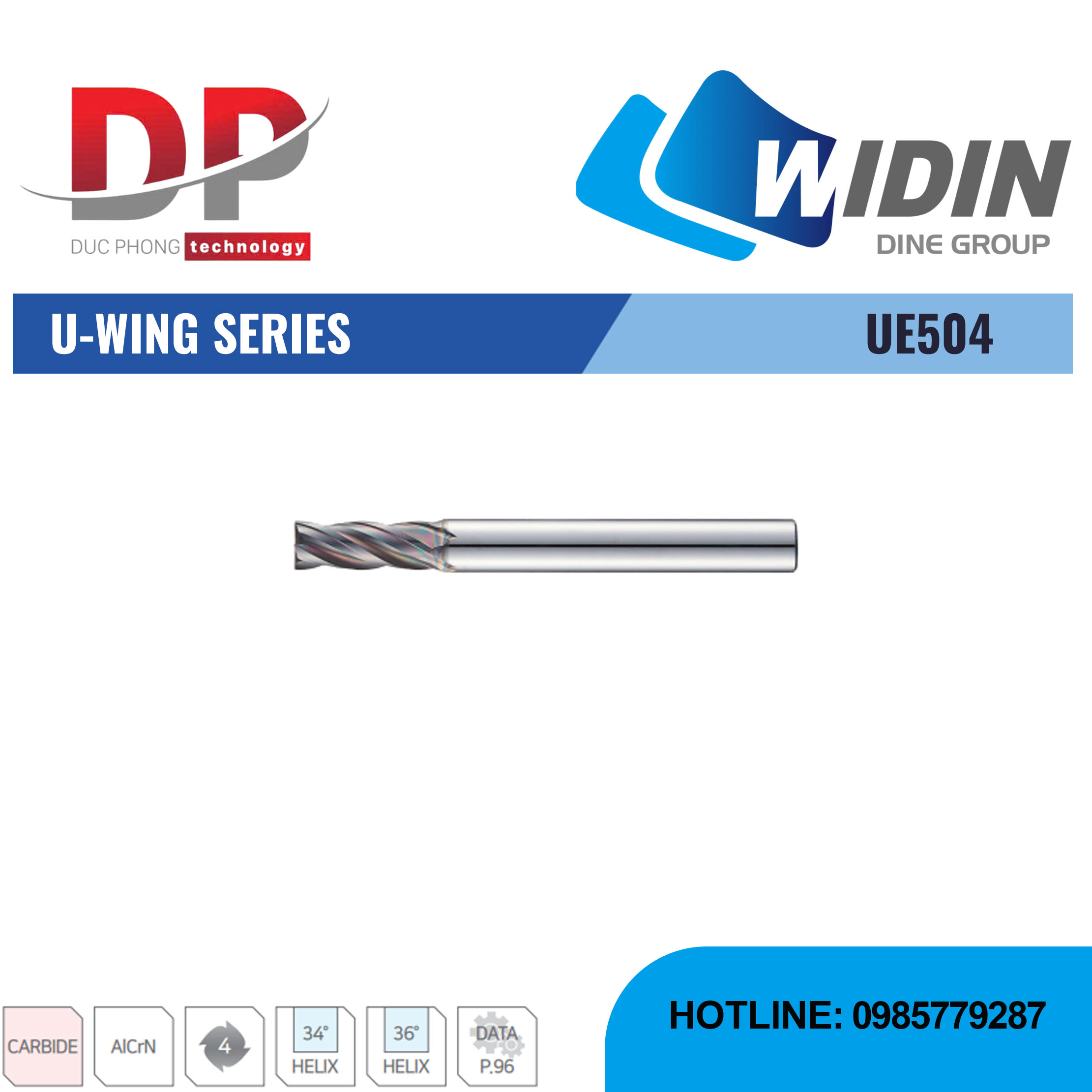

Dao phay ngón U-WING Series UE504 - WIDIN là loại dao phay ngón vuông, được thiết kế chyên dụng gia công thép có độ cứng trung bình và thép khuôn với độ cứng từ 30-50 HRc.

Đặc điểm nổi bật

• Dao phay ngón U-WING Series UE504 có 4 lưỡi cắt, giúp tăng tốc độ tiến dao và nâng cao hiệu suất gia công, đặc biệt trong các ứng dụng phay thô và bán tinh.

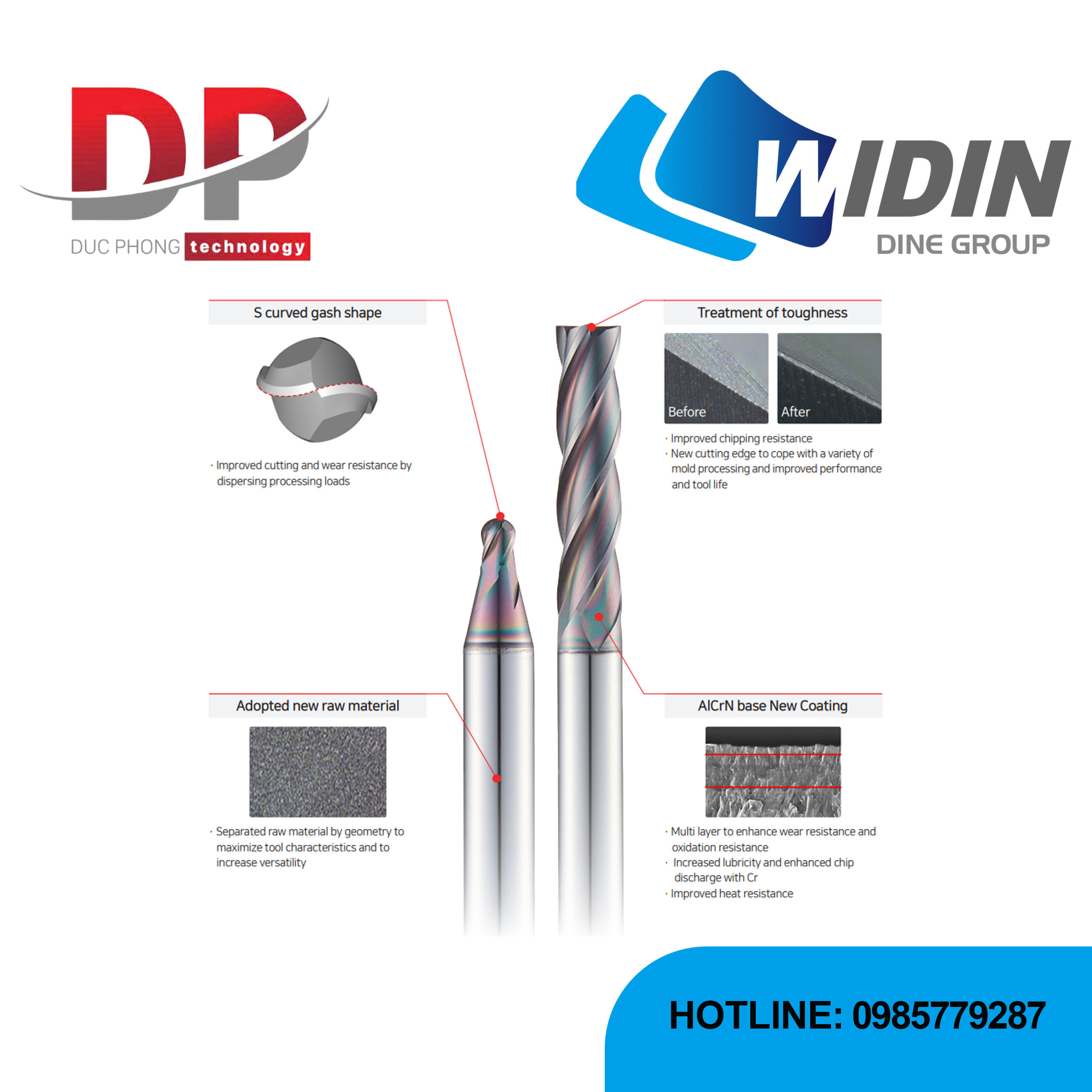

• Dao được làm từ hợp kim cứng (Carbide) và có lớp phủ AlCrN tiên tiến, lớp phủ này giúp tăng cường khả năng chống mài mòn, chống oxy hóa, đồng thời cải thiện độ bôi trơn và khả năng chịu nhiệt.
• Dao có thể có nhiều lựa chọn góc xoắn khác nhau, bao gồm 34° và 36°, cho phép người dùng tùy chỉnh để tối ưu hóa việc thoát phoi và giảm lực cắt, phù hợp với các điều kiện gia công cụ thể.
• Chuôi dao có dung sai h5 (D0.8~25 có dung sai 0 ~ -0.03), đảm bảo độ chính xác cao khi gá lắp và gia công.
• Với số lưỡi cắt lớn và các tùy chọn góc xoắn, UE504 là lựa chọn hiệu quả cho việc phay tốc độ cao trên vật liệu cứng, mang lại năng suất cao trong gia công các chi tiết khuôn mẫu.



Thông số

EDP No.	D (mm)	L1 (mm)	L2 (mm)	D2 (mm)
UE504008	0.8	1.6	40	4
UE504009	0.9	1.8	40	4
UE504010	1	2.5	50	6
UE504012	1.2	3	50	6
UE504015	1.5	4	50	6
UE504020	2	6	50	6
UE504025	2.5	7	50	6
UE504030	3	8	50	6
UE504035	3.5	10	50	6
UE504040	4	10	50	6
UE504045	4.5	14	50	6
UE504050	5	15	60	6
UE504055	5.5	15	60	6
UE504060	6	15	60	6
UE504065	6.5	18	60	8
UE504070	7	20	60	8
UE504075	7.5	20	60	8
UE504080	8	20	70	8
UE504085	8.5	22	70	10
UE504090	9	22	70	10
UE504095	9.5	24	70	10
UE504100	10	25	75	10
UE504105	10.5	26	75	12
UE504110	11	30	75	12
UE504115	11.5	30	80	12
UE504120	12	30	80	12
UE504125	12.5	30	80	12
UE504130	13	35	100	12
UE504140	14	35	100	16
UE504140S14	14	35	100	14
UE504140S12	14	35	100	12
UE504150	15	38	100	16
UE504160	16	40	100	16
UE504170	17	42	100	16
UE504180	18	45	100	18
UE504180S16	18	45	100	16
UE504190	19	45	100	20
UE504200	20	45	100	20
UE504210	21	45	100	20
UE504220	22	45	100	20
UE504230	23	50	120	25
UE504240	24	50	120	25
UE504250	25	50	120	25

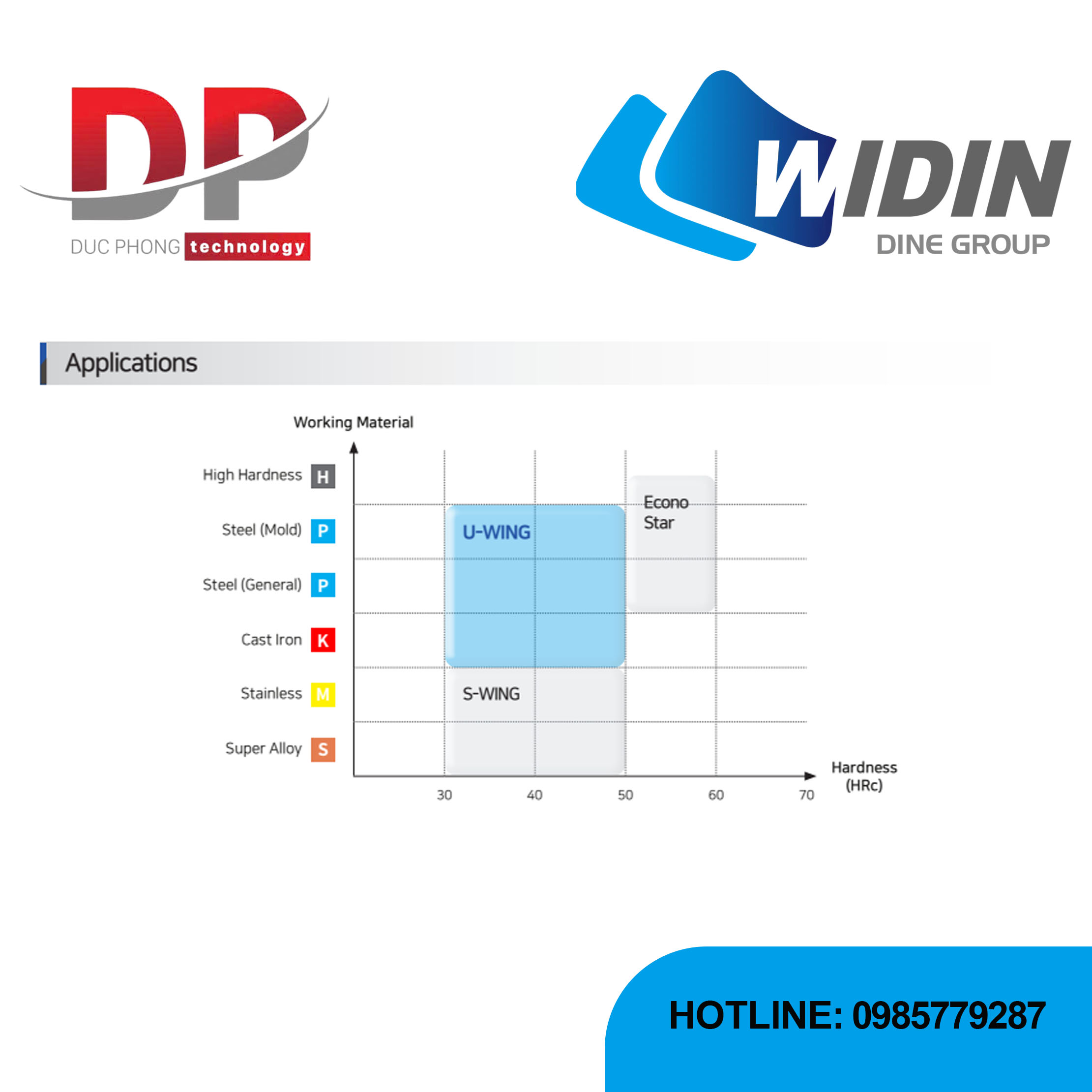

Applicable working materia

Carbon Steel ~HB225	Alloy Steel HB225~325	Prehardened Steel HRc30~50	Hardened Steel ~HRc55	Cast Iron ~FCD500	Aluminum	Stainless Steel	Ti-Alloy	Ni-Alloy	SKD61 ~HRc55	SKD11 HRc55~
○	◎	◎	○	○

Tolerance

D		Shank Dia.
D0.8 ~ 25	0 ~ -0.03	H5
