Dao phay ngón U-WING Series UE504H - WIDIN (Dành cho thép có độ cứng trung bình từ 30-50 HRc)

Mô tả sản phẩm dao phay ngón U-WING Series UE504H

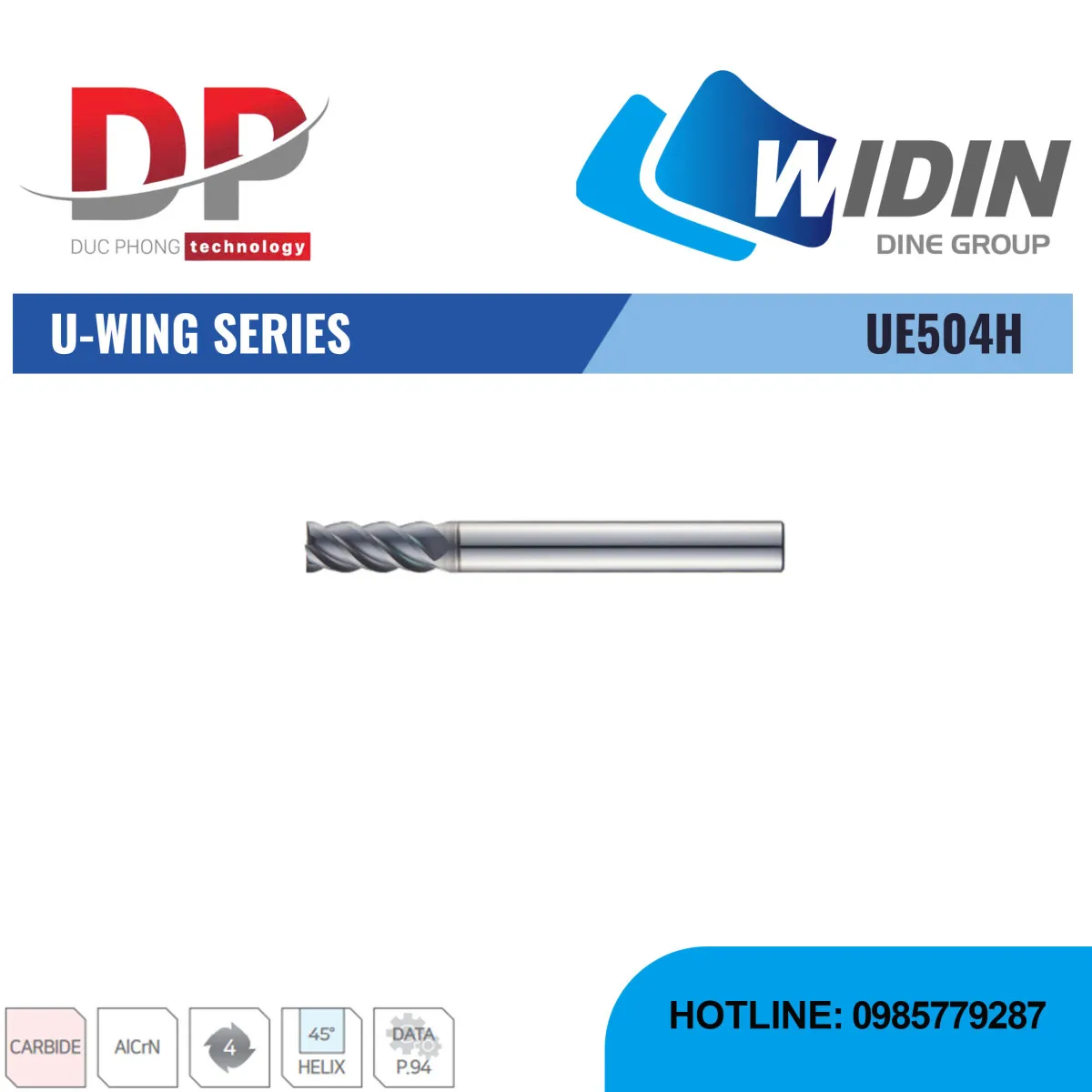

Dao phay ngón U-WING Series UE504H - WIDIN là loại dao phay ngón vuông được thiết kế chyên dụng gia công thép có độ cứng trung bình và thép khuôn với độ cứng từ 30-50 HRc.

Đặc điểm nổi bật

• Dao phay ngón U-WING Series UE504H - WIDIN có 4 lưỡi cắt, giúp tăng tốc độ tiến dao và nâng cao hiệu suất gia công so với dao 2 lưỡi, đặc biệt là trong các ứng dụng phay thô hoặc phay bán tinh.
• Dao phay ngón UE504H có góc xoắn đặc biệt lớn, lên tới 45 độ, góc xoắn lớn hơn giúp phoi thoát ra ngoài hiệu quả hơn, giảm lực cắt và tăng độ ổn định trong quá trình gia công.
• Dao được làm từ hợp kim cứng (Carbide) và có lớp phủ AlCrN tiên tiến. Lớp phủ này giúp tăng cường khả năng chống mài mòn, chống oxy hóa, đồng thời cải thiện độ bôi trơn và khả năng chịu nhiệt.
• Chuôi dao có dung sai h5 (D1~20 có dung sai 0 ~ -0.03), đảm bảo độ chính xác cao khi gá lắp.
• Với số lưỡi cắt lớn và góc xoắn tối ưu, UE504H là lựa chọn hiệu quả cho việc phay tốc độ cao trên vật liệu cứng, mang lại năng suất cao trong gia công các chi tiết khuôn mẫu.



Thông số

EDP No.	D (mm)	L1 (mm)	L2 (mm)	D2 (mm)
UE504H010	1	2.5	50	6
UE504H01004	1	4	60	6
UE504H01006	1	6	60	6
UE504H015	1.5	4	50	6
UE504H01506	1.5	6	60	6
UE504H01508	1.5	8	60	6
UE504H020	2	6	50	6
UE504H02008	2	8	60	6
UE504H02010	2	10	60	6
UE504H030	3	8	50	6
UE504H03010	3	10	70	6
UE504H03012	3	12	70	6
UE504H03016	3	16	70	6
UE504H040	4	10	50	6
UE504H04012	4	12	70	6
UE504H04016	4	16	70	6
UE504H04020	4	20	70	6
UE504H050	5	15	50	6
UE504H05030	5	30	80	6
UE504H060	6	15	60	6
UE504H06020	6	20	70	6
UE504H06030	6	30	80	6
UE504H080	8	20	70	8
UE504H08030	8	30	80	8
UE504H08035	8	35	90	8
UE504H08040	8	40	90	8
UE504H100	10	25	75	10
UE504H10030	10	30	80	10
UE504H10040	10	40	90	10
UE504H10050	10	50	100	10
UE504H120	12	30	80	12
UE504H12040	12	40	90	12
UE504H12050	12	50	100	12
UE504H12060	12	60	110	12
UE504H160	16	40	100	16
UE504H16050	16	50	110	16
UE504H16060	16	60	120	16
UE504H160110	16	110	200	16
UE504H200	20	45	100	20
UE504H20060	20	60	120	20
UE504H20070	20	70	130	20
UE504H200110	20	110	200	20

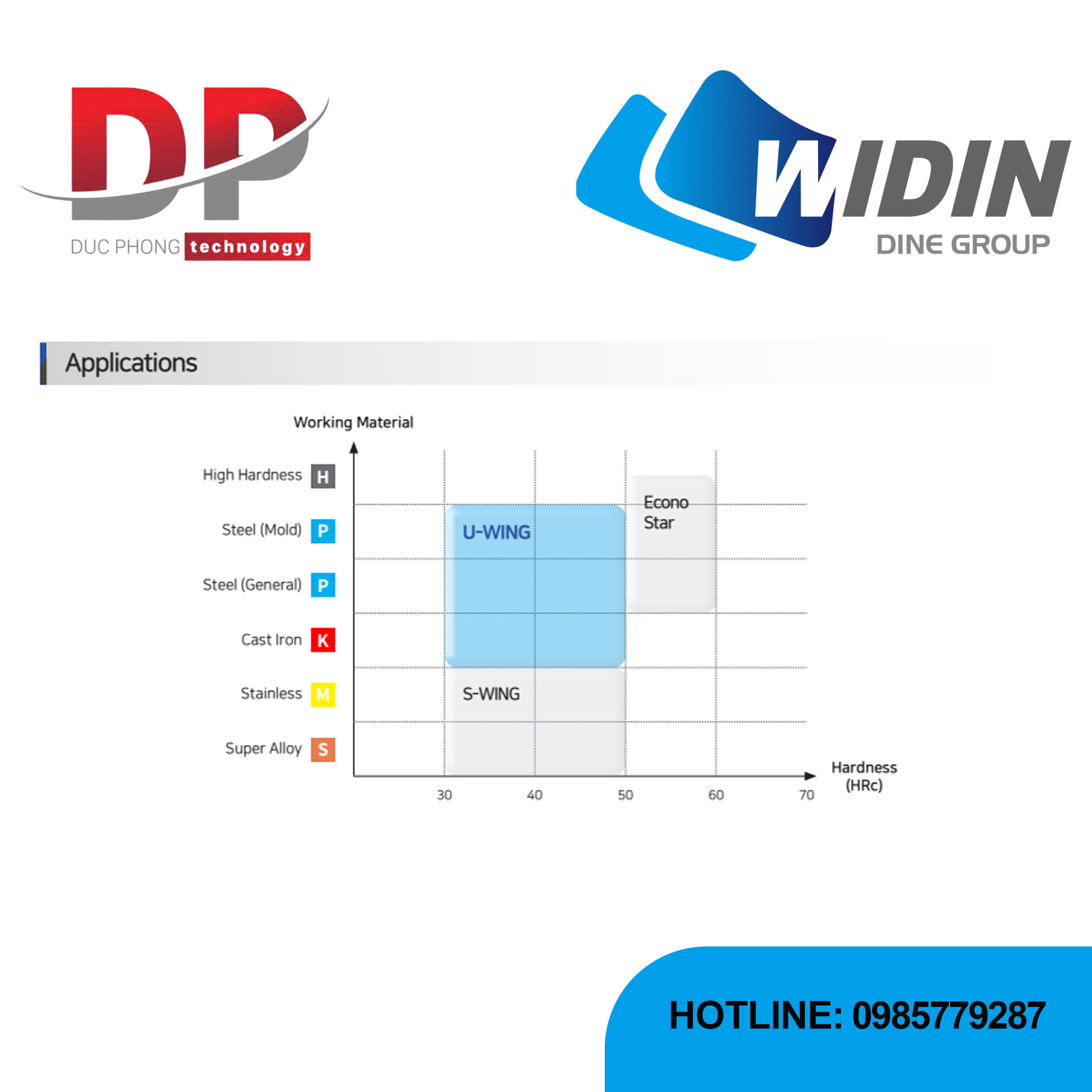

Applicable working materia

Carbon Steel ~HB225	Alloy Steel HB225~325	Prehardened Steel HRc30~50	Hardened Steel ~HRc55	Cast Iron ~FCD500	Aluminum	Stainless Steel	Ti-Alloy	Ni-Alloy	SKD61 ~HRc55	SKD11 HRc55~
○	◎	◎	○	○

Tolerance

D		Shank Dia.
D1 ~ 20	0 ~ -0.03	H5
