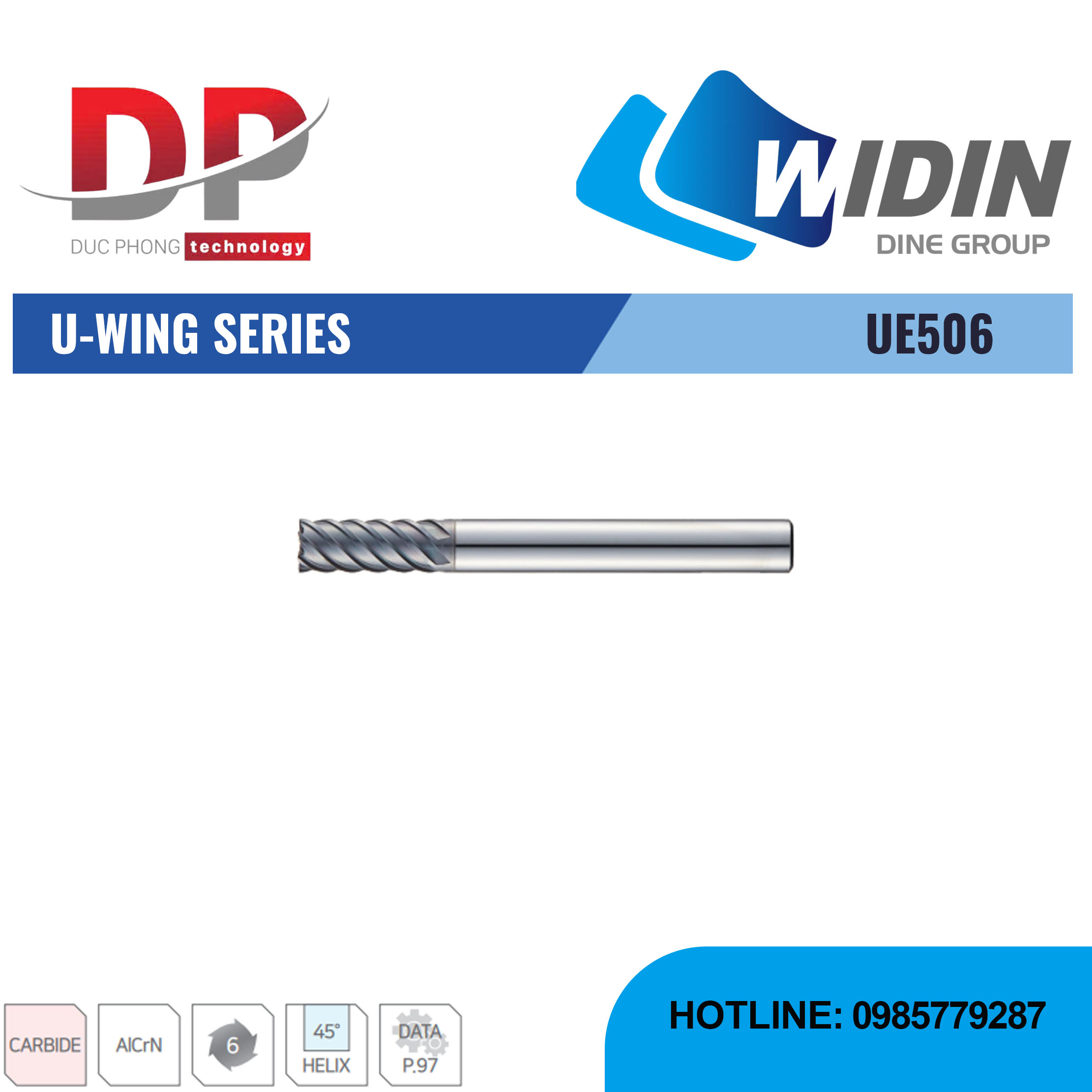

Dao phay ngón U-WING Series UE506 - WIDIN (Dành cho thép có độ cứng trung bình từ 30-50 HRc)

Mô tả sản phẩm dao phay ngón U-WING Series UE506

Dao phay ngón U-WING Series UE506 - WIDIN là loại dao phay ngón vuông, được thiết kế chyên dụng gia công thép có độ cứng trung bình và thép khuôn với độ cứng từ 30-50 HRc.

Đặc điểm nổi bật

• Dao phay ngón U-WING Series UE506 có 6 lưỡi cắt, phù hợp cho các ứng dụng yêu cầu tốc độ tiến dao rất cao và độ ổn định tốt. Số lưỡi cắt lớn giúp phân tán lực cắt và tạo ra bề mặt gia công mịn hơn.

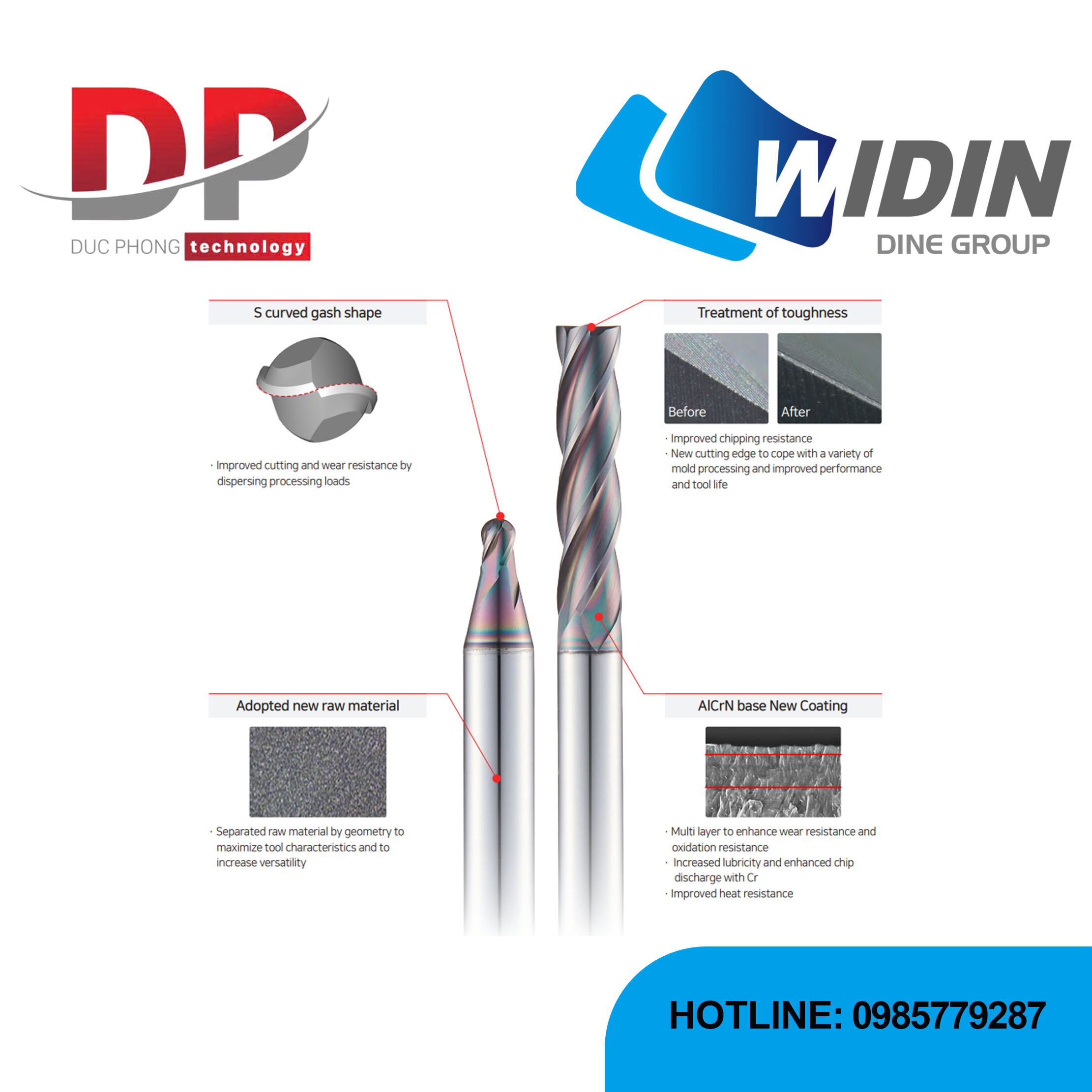

• Dao có góc xoắn 45°. Góc xoắn lớn giúp phoi thoát ra ngoài hiệu quả, giảm lực cắt và tăng độ ổn định trong quá trình gia công.
• Dao được làm từ hợp kim cứng (Carbide) và có lớp phủ AlCrN tiên tiến, lớp phủ này giúp tăng cường khả năng chống mài mòn, chống oxy hóa, đồng thời cải thiện độ bôi trơn và khả năng chịu nhiệt.
• Chuôi dao có dung sai h5 (D6~25 có dung sai 0 ~ -0.03), đảm bảo độ chính xác cao khi gá lắp và gia công.
• Với 6 lưỡi cắt và góc xoắn lớn, UE506 là lựa chọn lý tưởng cho việc gia công tinh trên vật liệu cứng, mang lại chất lượng bề mặt vượt trội và năng suất cao.



Thông số

EDP No.	D (mm)	L1 (mm)	L2 (mm)	D2 (mm)
UE506060	6	15	60	6
UE50606020	6	20	70	6
UE50606030110	6	30	110	6
UE50606030	6	30	80	6
UE506070	7	18	60	8
UE506080	8	20	70	8
UE50608030	8	30	80	8
UE50608035	8	35	90	8
UE50608040130	8	40	130	8
UE50608040	8	40	90	8
UE506090	9	22	70	10
UE506100	10	25	75	10
UE50610030	10	30	80	10
UE50610040	10	40	90	10
UE50610050150	10	50	150	10
UE50610050	10	50	100	10
UE506110	11	26	75	12
UE506120	12	30	80	12
UE50612040	12	40	90	12
UE50612050	12	50	100	12
UE50612060150	12	60	150	12
UE50612060	12	60	110	12
UE506130	13	32	85	14
UE506140	14	32	85	14
UE506160	16	40	100	16
UE50616050	16	50	110	16
UE50616060	16	60	120	16
UE50616090	16	90	150	16
UE506160110250	16	110	250	16
UE506160110	16	110	200	16
UE506180	18	44	100	18
UE506200	20	45	100	20
UE50620060	20	60	120	20
UE50620070	20	70	130	20
UE506200110300	20	110	300	20
UE506200110250	20	110	250	20
UE506200110	20	110	200	20
UE506250	25	50	120	25
UE506251	25	92	180	25

Applicable working materia

Carbon Steel ~HB225	Alloy Steel HB225~325	Prehardened Steel HRc30~50	Hardened Steel ~HRc55	Cast Iron ~FCD500	Aluminum	Stainless Steel	Ti-Alloy	Ni-Alloy	SKD61 ~HRc55	SKD11 HRc55~
○	◎	◎	○	○

Tolerance

D		Shank Dia.
D6 ~ 25	0 ~ -0.03	H5
