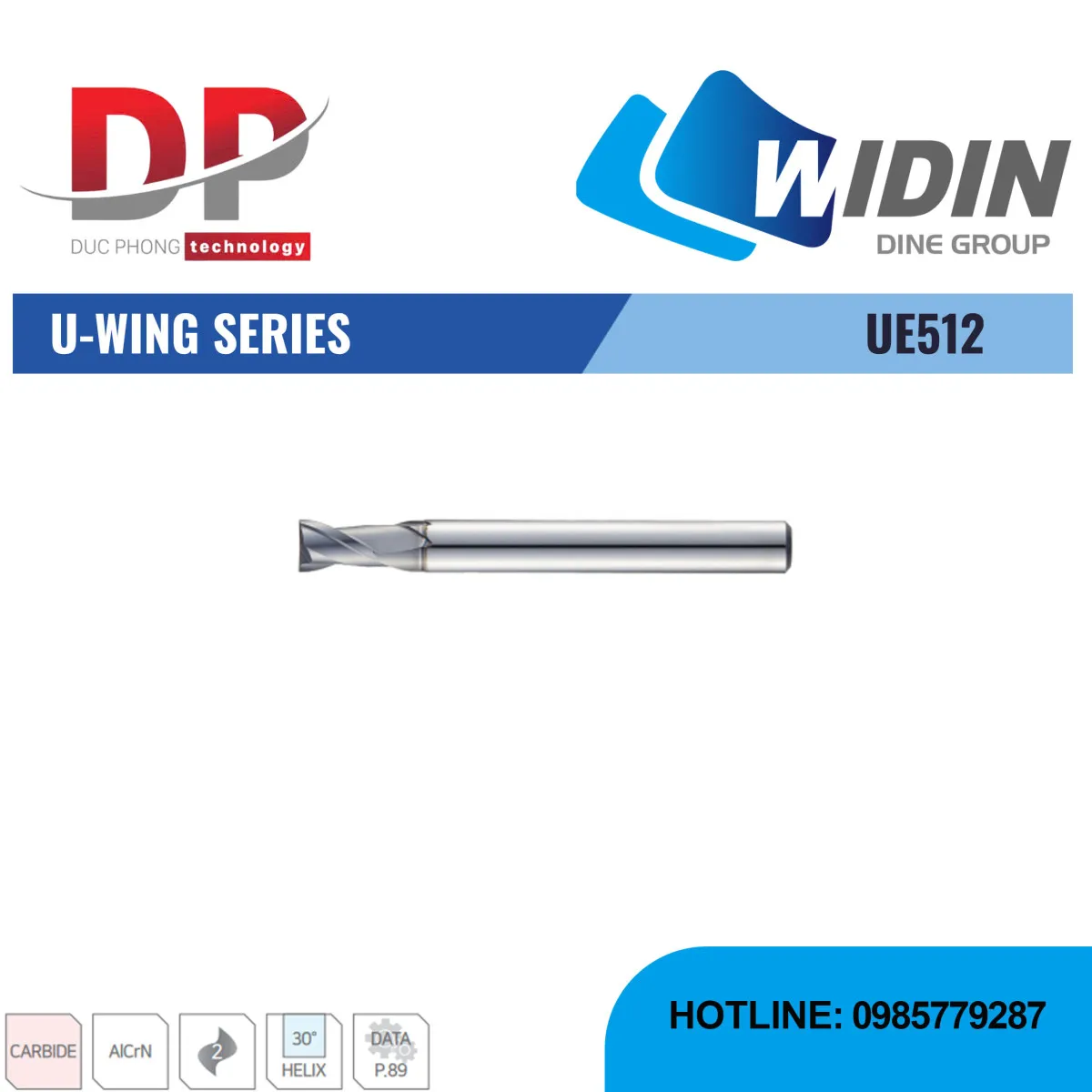

Dao phay ngón U-WING Series UE512 - WIDIN (Dành cho thép có độ cứng trung bình từ 30-50HRC)

Mô tả sản phẩm dao phay ngón U-WING Series UE512

Dao phay ngón U-WING Series UE512 - WIDIN là dòng dao phay ngón cổ dài đầu bằng (dao phay ngón vuông) thuộc dòng U-WING, được thiết kế chuyên dụng để gia công các loại thép có độ cứng trung bình và thép khuôn với độ cứng từ 30-50HRC.

Đặc điểm nổi bật

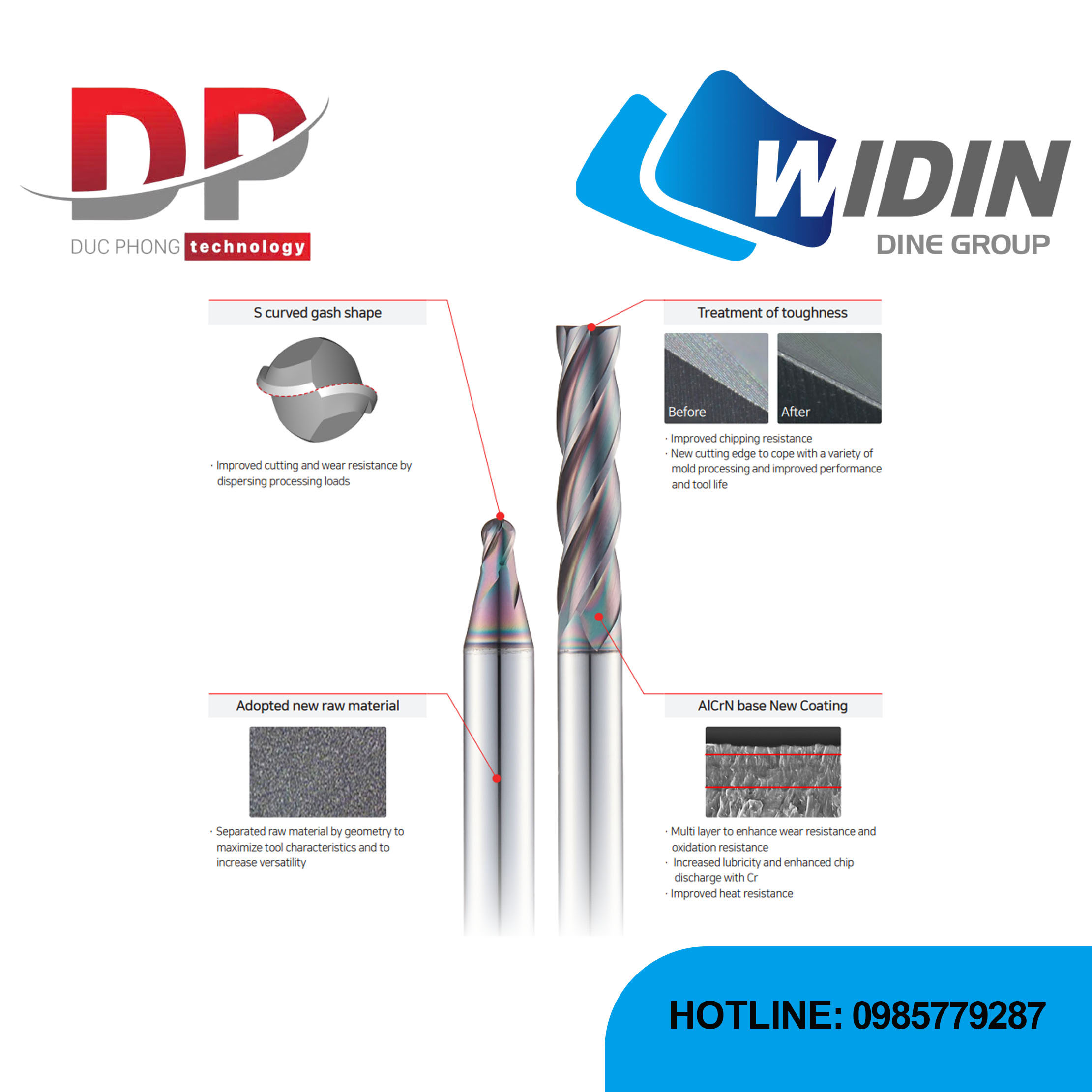

• Dao phay ngón U-WING Series UE512 được làm từ vật liệu siêu mịn có độ dẻo dai cao, giúp tăng cường khả năng chống sứt mẻ và độ bền của lưỡi cắt.
• Dao được làm từ hợp kim cứng Carbide và có lớp phủ AlCrN mới, lớp phủ này giúp tăng cường khả năng chống mài mòn, chống oxy hóa, đồng thời cải thiện độ bôi trơn và khả năng chịu nhiệt trong quá trình gia công.
• Dao có 2 lưỡi cắt, phù hợp cho cả phay thô và phay tinh trên các vật liệu cứng.
• Điểm nổi bật của UE512 là thiết kế cổ dài, cổ dao thon và dài cho phép dao tiếp cận các hốc và rãnh sâu, phức tạp trên khuôn mẫu mà không bị va chạm với thành phôi.
• Chuôi dao có dung sai h5 (D0.1~6 có dung sai 0 ~ -0.012), đảm bảo độ chính xác cao khi gá lắp và gia công.
• Góc xoắn: Dao có góc xoắn 30°, giúp việc thoát phoi dễ dàng hơn và đảm bảo chất lượng bề mặt gia công.



Thông số

EDP No.	D	L1	L3	L2	D2
UE512001003	0.1	0.15	0.3	40	4
UE512001005	0.1	0.15	0.5	40	4
UE51200101	0.1	0.15	1	40	4
UE512002005	0.2	0.3	0.5	40	4
UE51200201	0.2	0.3	1	40	4
UE512002015	0.2	0.3	1.5	40	4
UE51200202	0.2	0.3	2	40	4
UE51200301	0.3	0.5	1	40	4
UE512003015	0.3	0.5	1.5	40	4
UE51200302	0.3	0.5	2	40	4
UE512003025	0.3	0.5	2.5	40	4
UE51200303	0.3	0.5	3	40	4
UE51200304	0.3	0.5	4	40	4
UE51200305	0.3	0.5	5	40	4
UE51200401	0.4	0.6	1	40	4
UE512004015	0.4	0.6	1.5	40	4
UE51200402	0.4	0.6	2	40	4
UE512004025	0.4	0.6	2.5	40	4
UE51200403	0.4	0.6	3	40	4
UE51200404	0.4	0.6	4	40	4
UE51200405	0.4	0.6	5	40	4
UE51200406	0.4	0.6	6	40	4
UE51200408	0.4	0.6	8	40	4
UE51200410	0.4	0.6	10	40	4
UE51200501	0.5	0.7	1	45	4
UE512005015	0.5	0.7	1.5	45	4
UE51200502	0.5	0.7	2	45	4
UE512005025	0.5	0.7	2.5	45	4
UE51200503	0.5	0.7	3	45	4
UE51200504	0.5	0.7	4	45	4
UE51200505	0.5	0.7	5	45	4
UE51200506	0.5	0.7	6	45	4
UE51200508	0.5	0.7	8	45	4
UE51200510	0.5	0.7	10	45	4
UE51200512	0.5	0.7	12	45	4
UE51200514	0.5	0.7	14	45	4
UE51200516	0.5	0.7	16	45	4
UE51200602	0.6	0.9	2	45	4
UE51200603	0.6	0.9	3	45	4
UE51200604	0.6	0.9	4	45	4
UE51200605	0.6	0.9	5	45	4
UE51200606	0.6	0.9	6	45	4
UE51200608	0.6	0.9	8	45	4
UE51200610	0.6	0.9	10	45	4
UE51200612	0.6	0.9	12	45	4
UE51200614	0.6	0.9	14	45	4
UE51200616	0.6	0.9	16	45	4
UE51200702	0.7	1.2	2	45	4
UE51200704	0.7	1.2	4	45	4
UE51200706	0.7	1.2	6	45	4
UE51200708	0.7	1.2	8	45	4
UE51200710	0.7	1.2	10	45	4
UE51200712	0.7	1.2	12	45	4
UE51200802	0.8	1.2	2	45	4
UE51200803	0.8	1.2	3	45	4
UE51200804	0.8	1.2	4	45	4
UE51200805	0.8	1.2	5	45	4
UE51200806	0.8	1.2	6	45	4
UE51200808	0.8	1.2	8	45	4
UE51200810	0.8	1.2	10	45	4
UE51200812	0.8	1.2	12	45	4
UE51200814	0.8	1.2	14	45	4

2 FLUTES LONG NECK SQUARE ENDMILL

EDP No.	D	L1	L3	L2	D2
UE51200816	0.8	1.2	16	45	4
UE51200820	0.8	1.2	20	45	4
UE51200906	0.9	1.3	6	45	4
UE51200908	0.9	1.3	8	45	4
UE51200910	0.9	1.3	10	45	4
UE51201002	1	1.5	2	50	4
UE51201003	1	1.5	3	50	4
UE51201004	1	1.5	4	50	4
UE51201005	1	1.5	5	50	4
UE51201006	1	1.5	6	50	4
UE51201007	1	1.5	7	50	4
UE51201008	1	1.5	8	50	4
UE51201010	1	1.5	10	50	4
UE51201012	1	1.5	12	50	4
UE51201014	1	1.5	14	50	4
UE51201016	1	1.5	16	50	4
UE51201018	1	1.5	18	50	4
UE51201020	1	1.5	20	50	4
UE51201022	1	1.5	22	60	4
UE51201026	1	1.5	26	60	4
UE51201030	1	1.5	30	70	4
UE51201040	1	1.5	40	80	4
UE51201050	1	1.5	50	100	4
UE51201204	1.2	1.8	4	50	4
UE51201206	1.2	1.8	6	50	4
UE51201208	1.2	1.8	8	50	4
UE51201210	1.2	1.8	10	50	4
UE51201212	1.2	1.8	12	50	4
UE51201214	1.2	1.8	14	50	4
UE51201216	1.2	1.8	16	50	4
UE51201220	1.2	1.8	20	50	4
UE51201226	1.2	1.8	26	60	4
UE51201230	1.2	1.8	30	70	4
UE51201406	1.4	2.1	6	50	4
UE51201408	1.4	2.1	8	50	4
UE51201410	1.4	2.1	10	50	4
UE51201414	1.4	2.1	14	50	4
UE51201416	1.4	2.1	16	50	4
UE51201420	1.4	2.1	20	50	4
UE51201504	1.5	2.3	4	50	4
UE51201505	1.5	2.3	5	50	4
UE51201506	1.5	2.3	6	50	4
UE51201507	1.5	2.3	7	50	4
UE51201508	1.5	2.3	8	50	4
UE51201510	1.5	2.3	10	50	4
UE51201512	1.5	2.3	12	50	4
UE51201514	1.5	2.3	14	50	4
UE51201516	1.5	2.3	16	50	4
UE51201518	1.5	2.3	18	50	4
UE51201520	1.5	2.3	20	50	4
UE51201522	1.5	2.3	22	60	4
UE51201526	1.5	2.3	26	60	4
UE51201530	1.5	2.3	30	70	4
UE51201608	1.6	2.3	8	50	4
UE51201610	1.6	2.3	10	50	4
UE51201612	1.6	2.3	12	50	4
UE51201616	1.6	2.3	16	50	4
UE51201620	1.6	2.3	20	50	4
UE51201808	1.8	2.7	8	50	4
UE51201810	1.8	2.7	10	50	4
UE51201812	1.8	2.7	12	50	4
UE51201816	1.8	2.7	16	50	4
UE51201820	1.8	2.7	20	50	4
UE51202006	2	3	6	50	4
UE51202008	2	3	8	50	4
UE51202010	2	3	10	50	4
UE51202012	2	3	12	50	4
UE51202014	2	3	14	50	4
UE51202016	2	3	16	50	4
UE51202018	2	3	18	50	4
UE51202020	2	3	20	50	4
UE51202022	2	3	22	60	4
UE51202026	2	3	26	60	4
UE51202030	2	3	30	70	4
UE51202035	2	3	35	70	4
UE51202040	2	3	40	80	4
UE51202045	2	3	45	90	4
UE51202050	2	3	50	100	4
UE51202060	2	3	60	110	4
UE51202508	2.5	4	8	50	4
UE51202510	2.5	4	10	50	4
UE51202512	2.5	4	12	50	4
UE51202514	2.5	4	14	50	4
UE51202516	2.5	4	16	50	4
UE51202518	2.5	4	18	50	4
UE51202520	2.5	4	20	50	4
UE51202522	2.5	4	22	60	4
UE51202526	2.5	4	26	60	4
UE51202530	2.5	4	30	70	4
UE51202535	2.5	4	35	70	4
UE51202540	2.5	4	40	80	4
UE51202545	2.5	4	45	90	4
UE51202550	2.5	4	50	100	4
UE51203006	3	4.5	6	50	6
UE51203008	3	4.5	8	50	6
UE51203010	3	4.5	10	50	6
UE51203012	3	4.5	12	50	6
UE51203014	3	4.5	14	60	6

2 FLUTES LONG NECK SQUARE ENDMILL

EDP No.	D (mm)	L1 (mm)	L3 (mm)	L2 (mm)	D2 (mm)
UE51203016	3	4.5	16	60	6
UE51203018	3	4.5	18	60	6
UE51203020	3	4.5	20	60	6
UE51203022	3	4.5	22	65	6
UE51203026	3	4.5	26	65	6
UE51203030	3	4.5	30	70	6
UE51203035	3	4.5	35	70	6
UE51203040	3	4.5	40	80	6
UE51203045	3	4.5	45	90	6
UE51203050	3	4.5	50	100	6
UE51203060	3	4.5	60	100	6
UE51204008	4	6	8	50	6
UE51204010	4	6	10	50	6
UE51204012	4	6	12	50	6
UE51204014	4	6	14	60	6
UE51204016	4	6	16	60	6
UE51204018	4	6	18	60	6
UE51204020	4	6	20	60	6
UE51204022	4	6	22	65	6
UE51204026	4	6	26	65	6
UE51204030	4	6	30	70	6
UE51204035	4	6	35	70	6
UE51204040	4	6	40	80	6
UE51204045	4	6	45	90	6
UE51204050	4	6	50	100	6
UE51204060	4	6	60	100	6
UE51205016	5	8	16	60	6
UE51205020	5	8	20	60	6
UE51205026	5	8	26	65	6
UE51205030	5	8	30	70	6
UE51205035	5	8	35	75	6
UE51205040	5	8	40	80	6
UE51205050	5	8	50	90	6
UE51205060	5	8	60	100	6
UE51206015	6	9	15	60	6
UE51206020	6	9	20	60	6
UE51206030	6	9	30	70	6
UE51206032	6	9	32	90	6
UE51208025	8	12	25	70	8
UE51208030	8	12	30	80	8
UE51208042	8	12	42	100	8
UE51210030	10	15	30	75	10
UE51210035	10	15	35	80	10
UE51210045	10	15	45	100	10
UE51212035	12	20	35	80	12
UE51212040	12	20	40	90	12
UE51212050	12	20	50	110	12

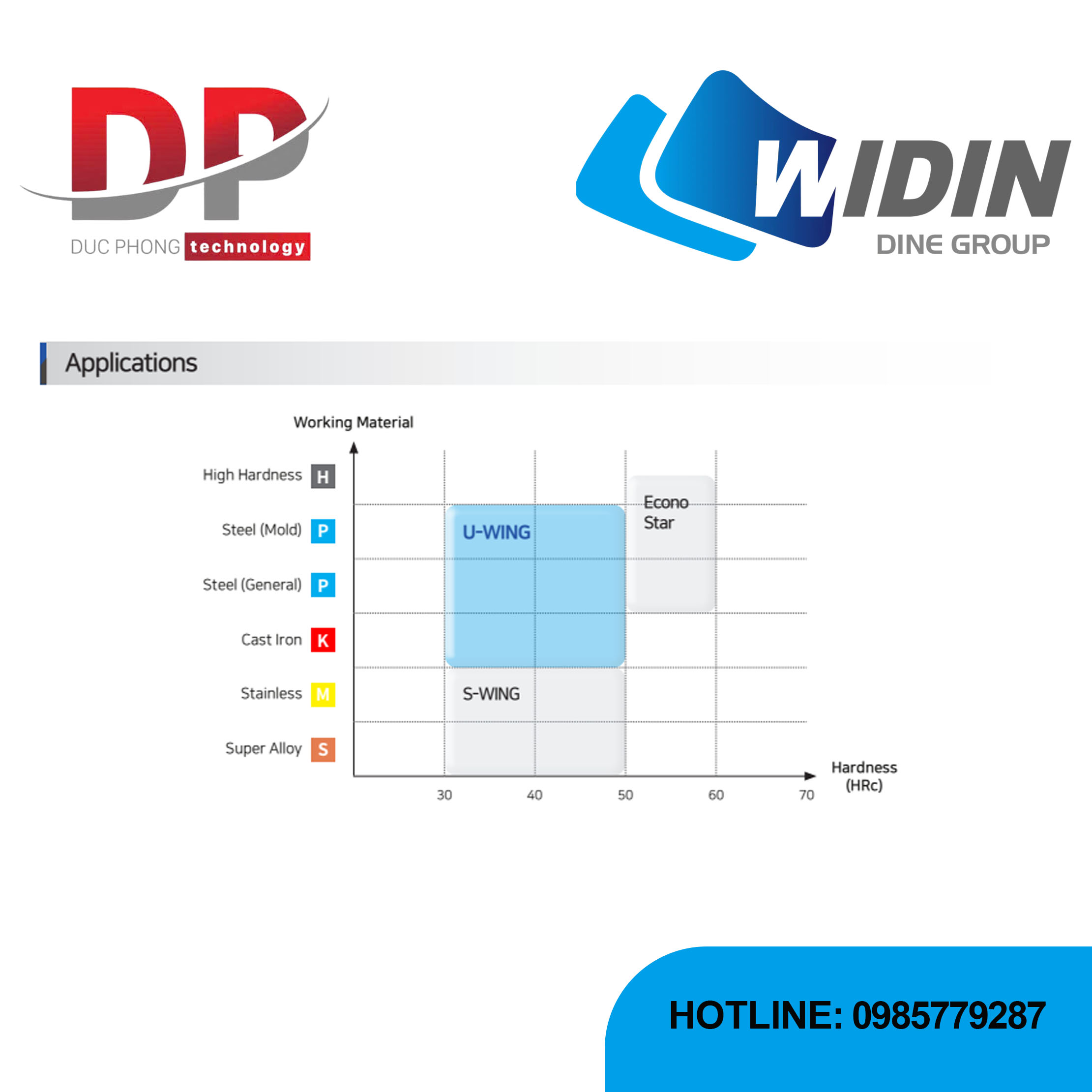

Applicable working materia

Carbon Steel ~HB225	Alloy Steel HB225~325	Prehardened Steel HRc30~50	Hardened Steel ~HRc55	Cast Iron ~FCD500	Aluminum	Stainless Steel	Ti-Alloy	Ni-Alloy	SKD61 ~HRc55	SKD11 HRc55~
○	◎	◎	○	○

Tolerance

D		Shank Dia.
D0.1 ~ 6	0 ~ -0.012	H5
D8 ~ 12	0 ~ -0.015
