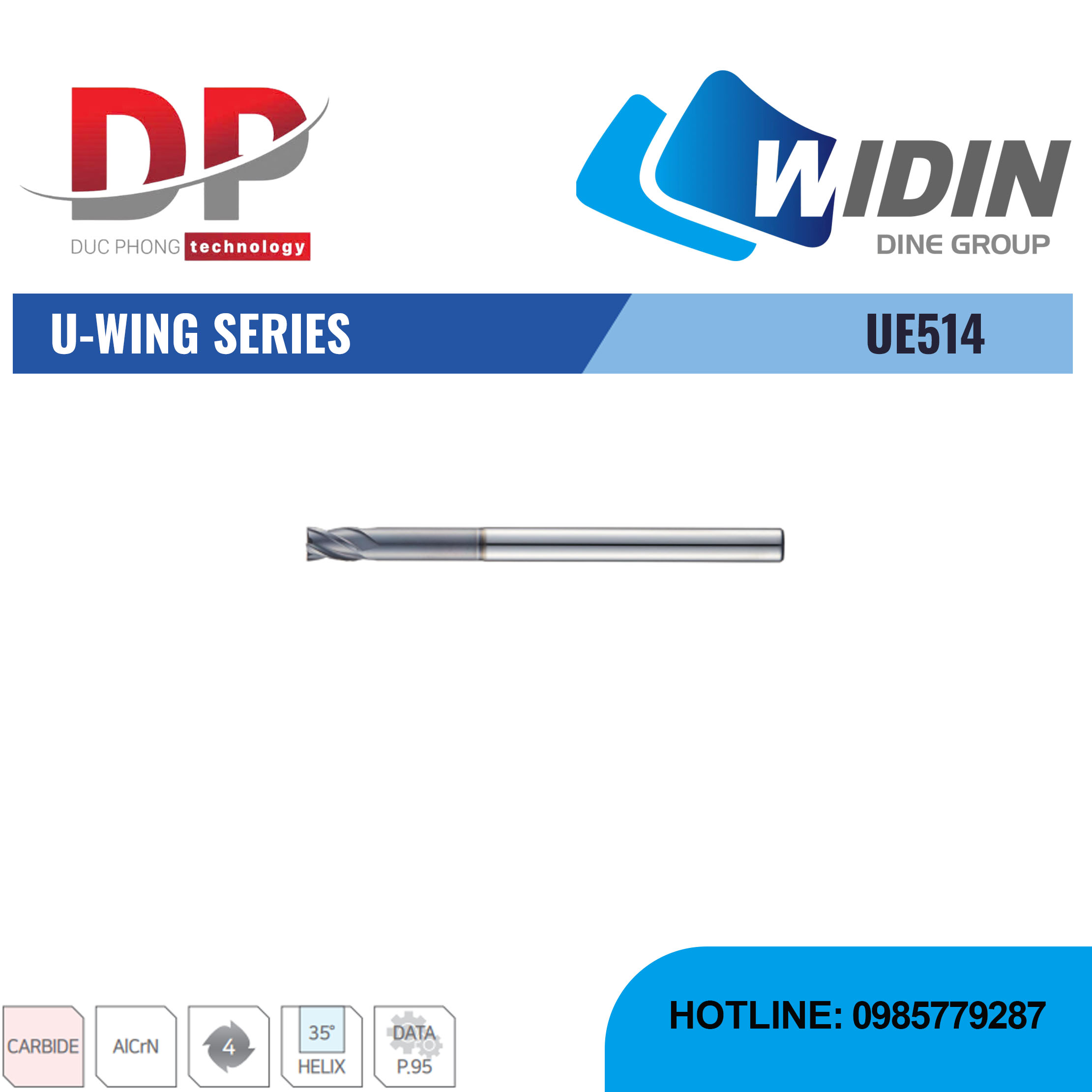

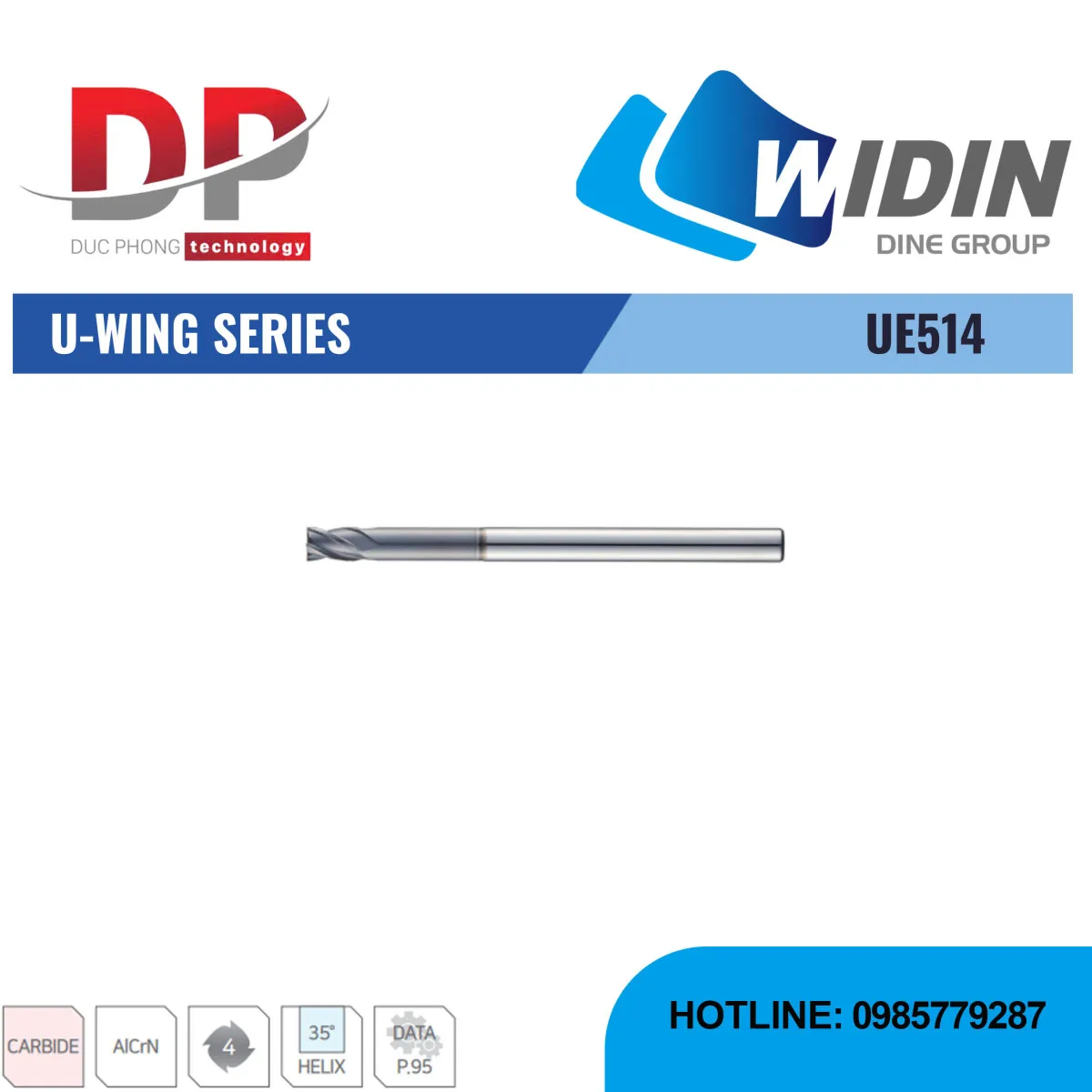

Dao phay ngón U-WING Series UE514 - WIDIN (Dành cho thép có độ cứng trung bình từ 30-50 HRc)

Mô tả sản phẩm dao phay ngón U-WING Series UE514

Dao phay ngón U-WING Series UE504H - WIDIN là loại dao phay ngón vuông cổ dài, được thiết kế chyên dụng gia công thép có độ cứng trung bình và thép khuôn với độ cứng từ 30-50 HRc.

Đặc điểm nổi bật

• Dao phay ngón U-WING Series UE504H có 4 lưỡi cắt, giúp tăng tốc độ tiến dao và nâng cao hiệu suất so với các loại dao 2 lưỡi, đặc biệt phù hợp cho các ứng dụng phay tốc độ cao.
• Thiết kế hình học UE514 có thiết kế cổ dài, cổ dao thon và dài cho phép dao tiếp cận các hốc và rãnh sâu, phức tạp trên khuôn mẫu mà không bị va chạm với thành phôi. Thiết kế này lý tưởng cho việc gia công khuôn mẫu phức tạp.
• Dao có góc xoắn 35°, góc xoắn lớn giúp phoi thoát ra ngoài hiệu quả hơn, giảm lực cắt và tăng độ ổn định trong quá trình gia công.
• Dao được làm từ hợp kim cứng (Carbide) và có lớp phủ AlCrN tiên tiến. Lớp phủ này giúp tăng cường khả năng chống mài mòn, chống oxy hóa, đồng thời cải thiện độ bôi trơn và khả năng chịu nhiệt.
• Chuôi dao có dung sai h5 (D1~12 có dung sai 0 ~ -0.03), đảm bảo độ chính xác cao khi gá lắp và gia công.



Thông số

EDP No.	D (mm)	L1 (mm)	L3 (mm)	L2 (mm)	D2 (mm)
UE51401002	1	1.5	2	50	4
UE51401003	1	1.5	3	50	4
UE51401004	1	1.5	4	50	4
UE51401005	1	1.5	5	50	4
UE51401006	1	1.5	6	50	4
UE51401007	1	1.5	7	50	4
UE51401008	1	1.5	8	50	4
UE51401010	1	1.5	10	50	4
UE51401012	1	1.5	12	50	4
UE51401014	1	1.5	14	50	4
UE51401016	1	1.5	16	50	4
UE51401018	1	1.5	18	50	4
UE51401020	1	1.5	20	50	4
UE51401022	1	1.5	22	60	4
UE51401026	1	1.5	26	60	4
UE51401030	1	1.5	30	70	4
UE51401040	1	1.5	40	80	4
UE51401050	1	1.5	50	100	4
UE51401204	1.2	1.8	4	50	4
UE51401206	1.2	1.8	6	50	4
UE51401208	1.2	1.8	8	50	4
UE51401210	1.2	1.8	10	50	4
UE51401212	1.2	1.8	12	50	4
UE51401214	1.2	1.8	14	50	4
UE51401216	1.2	1.8	16	50	4
UE51401220	1.2	1.8	20	50	4
UE51401226	1.2	1.8	26	60	4
UE51401230	1.2	1.8	30	70	4
UE51401504	1.5	2.3	4	50	4
UE51401505	1.5	2.3	5	50	4
UE51401506	1.5	2.3	6	50	4
UE51401507	1.5	2.3	7	50	4
UE51401508	1.5	2.3	8	50	4
UE51401510	1.5	2.3	10	50	4
UE51401512	1.5	2.3	12	50	4
UE51401514	1.5	2.3	14	50	4
UE51401516	1.5	2.3	16	50	4
UE51401518	1.5	2.3	18	50	4
UE51401520	1.5	2.3	20	50	4
UE51401522	1.5	2.3	22	60	4
UE51401526	1.5	2.3	26	60	4
UE51401530	1.5	2.3	30	70	4
UE51402006	2	3	6	50	4
UE51402008	2	3	8	50	4
UE51402010	2	3	10	50	4
UE51402012	2	3	12	50	4
UE51402014	2	3	14	50	4
UE51402016	2	3	16	50	4
UE51402018	2	3	18	50	4
UE51402020	2	3	20	50	4
UE51402022	2	3	22	60	4
UE51402026	2	3	26	60	4
UE51402030	2	3	30	70	4
UE51402035	2	3	35	70	4
UE51402040	2	3	40	80	4
UE51402045	2	3	45	90	4
UE51402050	2	3	50	100	4
UE51402060	2	3	60	110	4
UE51402508	2.5	4	8	50	4
UE51402510	2.5	4	10	50	4
UE51402512	2.5	4	12	50	4
UE51402514	2.5	4	14	50	4

4 FLUTES LONG NECK SQUARE ENDMILL

EDP No.	D (mm)	L1 (mm)	L3 (mm)	L2 (mm)	D2 (mm)
UE51402516	2.5	4	16	50	4
UE51402518	2.5	4	18	50	4
UE51402520	2.5	4	20	50	4
UE51402522	2.5	4	22	60	4
UE51402526	2.5	4	26	60	4
UE51402530	2.5	4	30	70	4
UE51402535	2.5	4	35	70	4
UE51402540	2.5	4	40	80	4
UE51402545	2.5	4	45	90	4
UE51402550	2.5	4	50	100	4
UE51403006	3	4.5	6	50	6
UE51403008	3	4.5	8	50	6
UE51403010	3	4.5	10	50	6
UE51403012	3	4.5	12	50	6
UE51403014	3	4.5	14	60	6
UE51403016	3	4.5	16	60	6
UE51403018	3	4.5	18	60	6
UE51403020	3	4.5	20	60	6
UE51403022	3	4.5	22	65	6
UE51403026	3	4.5	26	65	6
UE51403030	3	4.5	30	70	6
UE51403035	3	4.5	35	70	6
UE51403040	3	4.5	40	80	6
UE51403045	3	4.5	45	90	6
UE51403050	3	4.5	50	100	6
UE51403060	3	4.5	60	100	6
UE51404008	4	4.5	8	50	6
UE51404010	4	4.5	10	50	6
UE51404012	4	4.5	12	50	6
UE51404014	4	4.5	14	60	6
UE51404016	4	4.5	16	60	6
UE51404018	4	4.5	18	60	6
UE51404020	4	4.5	20	60	6
UE51404022	4	4.5	22	65	6
UE51404026	4	4.5	26	65	6
UE51404030	4	4.5	30	70	6
UE51404035	4	4.5	35	70	6
UE51404040	4	4.5	40	80	6
UE51404045	4	4.5	45	90	6
UE51404050	4	4.5	50	100	6
UE51404060	4	4.5	60	100	6
UE51405016	5	8	16	60	6
UE51405020	5	8	20	60	6
UE51405026	5	8	26	65	6
UE51405030	5	8	30	70	6
UE51405035	5	8	35	75	6
UE51405040	5	8	40	80	6
UE51405050	5	8	50	90	6
UE51405060	5	8	60	100	6
UE51406015	6	9	15	60	6
UE51406020	6	9	20	60	6
UE51406030	6	9	30	70	6
UE51406032	6	9	32	90	6
UE51408025	8	12	25	70	8
UE51408030	8	12	30	80	8
UE51408042	8	12	42	100	8
UE51410030	10	15	30	75	10
UE51410035	10	15	35	80	10
UE51410045	10	15	45	100	10
UE51412035	12	20	35	80	12
UE51412040	12	20	40	90	12
UE51412050	12	20	50	110	12

Applicable working materia

Carbon Steel ~HB225	Alloy Steel HB225~325	Prehardened Steel HRc30~50	Hardened Steel ~HRc55	Cast Iron ~FCD500	Aluminum	Stainless Steel	Ti-Alloy	Ni-Alloy	SKD61 ~HRc55	SKD11 HRc55~
○	◎	◎	○	○

Tolerance

D		Shank Dia.
D1 ~ 12	0 ~ -0.03	H5
