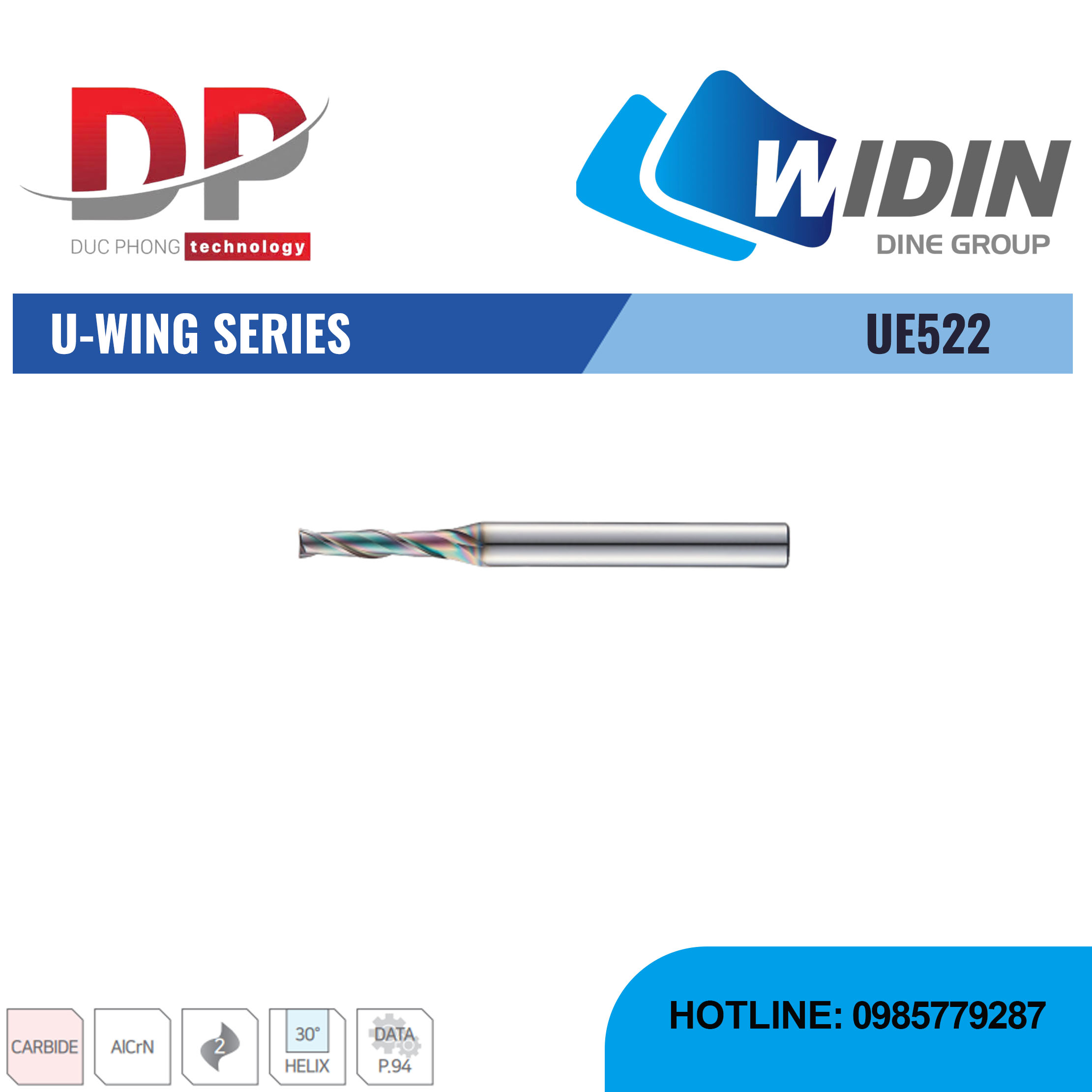

Dao phay ngón U-WING Series UE522 - WIDIN (Dành cho thép có độ cứng trung bình từ 30-50HRC)

Mô tả sản phẩm dao phay ngón U-WING Series UE522

Dao phay ngón U-WING Series UE522 - WIDIN là dòng dao phay ngón đầu bằng (dao phay ngón vuông) thuộc dòng U-WING, được thiết kế chuyên dụng để gia công các loại thép có độ cứng trung bình và thép khuôn với độ cứng từ 30-50HRC.

Đặc điểm nổi bật

• Dao phay ngón U-WING Series UE522 có 2 lưỡi cắt, phù hợp cho cả phay thô và phay tinh.
• Sản phẩm được làm từ hợp kim cứng (Carbide). Bề mặt dao được phủ một lớp AlCrN tiên tiến, giúp tăng cường khả năng chống mài mòn, chống oxy hóa, đồng thời cải thiện độ bôi trơn và khả năng chịu nhiệt trong quá trình gia công.
• Dao phay ngón U-WING Series UE522 có thiết kế dao phay ngón vuông tiêu chuẩn, phù hợp cho các ứng dụng phay rãnh, phay mặt phẳng và phay hốc thông thường.
• Dung sai chính xác: Chuôi dao có dung sai h5 (D0.1~6 có dung sai 0 ~ -0.012), đảm bảo độ chính xác cao khi gá lắp và gia công.
• Dao phay ngón UE522 có góc xoắn 30°, giúp việc thoát phoi dễ dàng hơn và đảm bảo chất lượng bề mặt gia công.

Thông số

EDP No.	D (mm)	L1 (mm)	L2 (mm)	D2 (mm)
UE52201003	1	3	60	6
UE52201004	1	4	60	6
UE52201005	1	5	60	6
UE52201006	1	6	60	6
UE52201007	1	7	60	6
UE52201008	1	8	60	6
UE52201010	1	10	60	6
UE52201012	1	12	60	6
UE52201204	1.2	4	60	6
UE52201206	1.2	6	60	6
UE52201208	1.2	8	60	6
UE52201210	1.2	10	60	6
UE52201212	1.2	12	60	6
UE52201506	1.5	6	60	6
UE52201508	1.5	8	60	6
UE52201510	1.5	10	60	6
UE52201512	1.5	12	60	6
UE52201514	1.5	14	60	6
UE52201516	1.5	16	60	6
UE52202008	2	8	60	6
UE52202010	2	10	60	6
UE52202012	2	12	60	6
UE52202014	2	14	60	6
UE52202016	2	16	60	6
UE52202510	2.5	10	60	6
UE52202512	2.5	12	60	6
UE52202516	2.5	16	60	6
UE52202520	2.5	20	60	6
UE52202526	2.5	26	60	6
UE52203010	3	10	70	6
UE52203012	3	12	70	6
UE52203014	3	14	70	6
UE52203016	3	16	70	6
UE52203016S3	3	16	100	3
UE52203020	3	20	70	6
UE52203026	3	26	70	6
UE52203030	3	30	70	6
UE52204012	4	12	70	6
UE52204016	4	16	70	6
UE52204020	4	20	70	6
UE52204020S4	4	20	100	4
UE52204026	4	26	70	6
UE52204030	4	30	70	6
UE52205015	5	15	70	6
UE52205020	5	20	70	6
UE52205025100	5	25	100	6
UE52205025	5	25	70	6
UE52205030	5	30	80	6
UE52205035	5	35	90	6
UE52205040	5	40	100	6
UE52206015080	6	15	80	6
UE52206015	6	15	60	6
UE52206020090	6	20	90	6
UE52206020	6	20	70	6
UE52206025	6	25	75	6
UE52206030150	6	30	150	6
UE52206030100	6	30	100	6
UE52206030	6	30	80	6
UE52206035	6	35	90	6
UE52206040120	6	40	120	6
UE52206040	6	40	90	6
UE52206045	6	45	150	6

2 FLUTES SQUARE ENDMILL

EDP No.	D (mm)	L1 (mm)	L2 (mm)	D2 (mm)
UE52207035	7	35	85	8
UE52208020	8	20	100	8
UE52208025	8	25	80	8
UE52208030100	8	30	100	8
UE52208030	8	30	80	8
UE52208035	8	35	90	8
UE52208040150	8	40	150	8
UE52208040120	8	40	120	8
UE52208040	8	40	90	8
UE52208045	8	45	100	8
UE52208050150	8	50	150	8
UE52208050	8	50	100	8
UE52209045	9	45	100	10
UE52210025	10	25	100	10
UE52210030100	10	30	100	10
UE52210030	10	30	80	10
UE52210035	10	35	90	10
UE52210040120	10	40	120	10
UE52210040	10	40	90	10
UE52210045	10	45	100	10
UE52210050200	10	50	200	10
UE52210050150	10	50	150	10
UE52210050	10	50	100	10
UE52210055	10	55	150	10
UE52210060200	10	60	200	10
UE52210060155	10	60	155	10
UE52210060	10	60	110	10
UE52211050	11	50	110	12
UE52212035	12	35	90	12
UE52212040120	12	40	120	12
UE52212040	12	40	100	12
UE52212045	12	45	130	12
UE52212050150	12	50	150	12
UE52212050	12	50	100	12
UE52212055	12	55	110	12
UE52212060200	12	60	200	12
UE52212060150	12	60	150	12
UE52212060	12	60	110	12
UE52212065	12	65	150	12
UE52212070200	12	70	200	12
UE52212070	12	70	120	12
UE52214040	14	40	110	16
UE52214050	14	50	110	16
UE52214060150	14	60	150	16
UE52214060	14	60	120	16
UE52216040150	16	40	150	16
UE52216040	16	40	120	16
UE52216050150	16	50	150	16
UE52216050	16	50	110	16
UE52216060	16	60	120	16
UE52216070200	16	70	200	16
UE52216070150	16	70	150	16
UE52216070	16	70	130	16
UE52216080	16	80	150	16
UE52216090	16	90	150	16
UE522160110	16	110	200	16
UE522160120	16	120	250	16
UE52218050	18	50	120	20
UE52218060	18	60	120	18
UE52218070	18	70	130	20
UE522180100	18	100	200	20
UE52220050150	20	50	150	20
UE52220050	20	50	110	20
UE52220060	20	60	130	20
UE52220070	20	70	130	20
UE52220080	20	80	150	20
UE52220090200	20	90	200	20
UE52220090	20	90	150	20
UE522200110	20	110	200	20
UE522200120	20	120	250	20
UE52222075	22	75	150	20
UE522220110	22	110	200	20
UE52225070	25	70	150	25
UE52225090	25	90	150	25
UE522250110	25	110	200	25
UE522250120	25	120	250	25

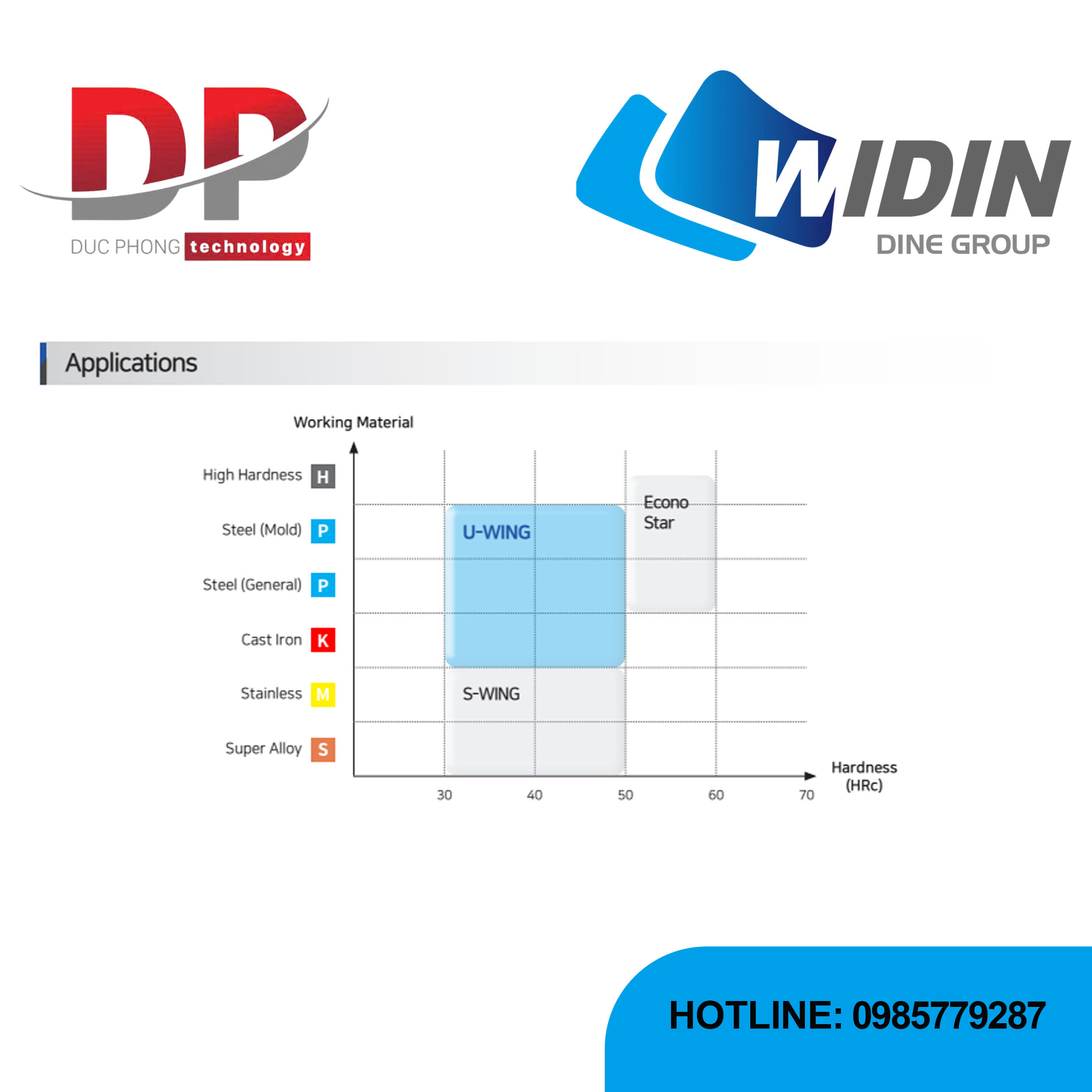

Applicable working materia

Carbon Steel ~HB225	Alloy Steel HB225~325	Prehardened Steel HRc30~50	Hardened Steel ~HRc55	Cast Iron ~FCD500	Aluminum	Stainless Steel	Ti-Alloy	Ni-Alloy	SKD61 ~HRc55	SKD11 HRc55~
○	◎	◎	○	○

Tolerance

D		Shank Dia.
D0.1 ~ 6	0 ~ -0.012	H5
D6.5 ~ 25	0 ~ -0.015
