Dao phay ngón U-WING Series UE524 - WIDIN (Dành cho thép có độ cứng trung bình từ 30-50 HRc)

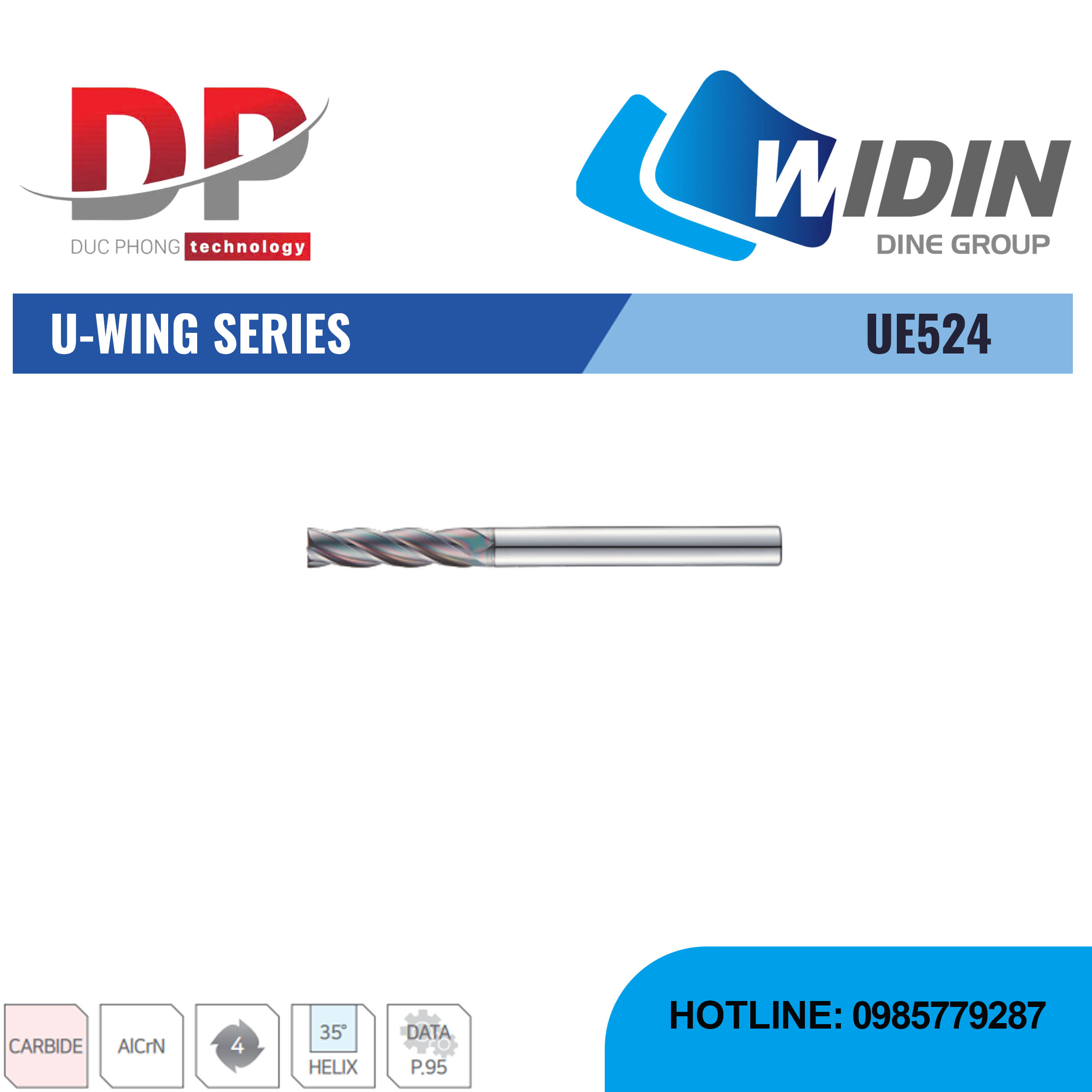

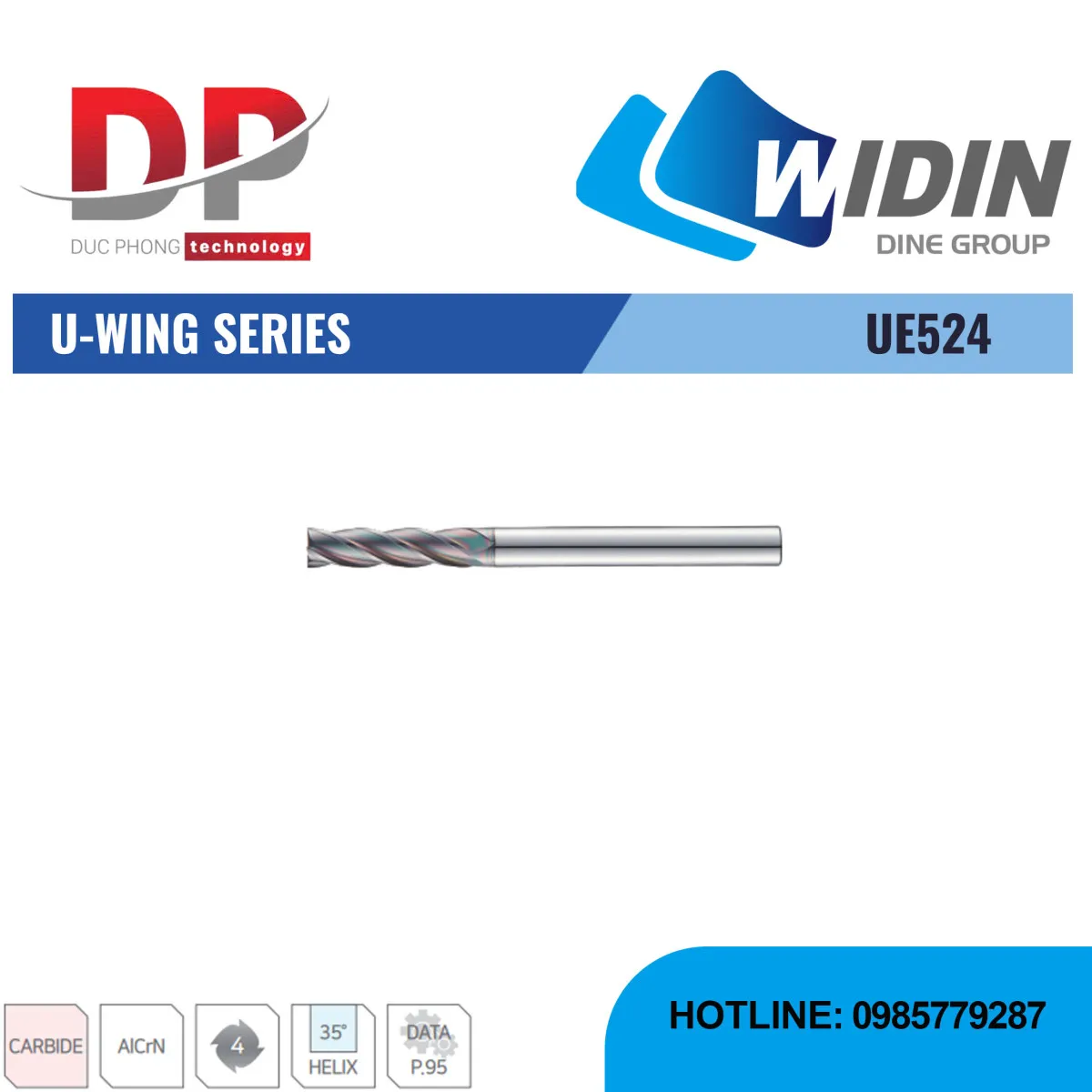

Mô tả sản phẩm dao phay ngón U-WING Series UE524

Dao phay ngón U-WING Series UE524 - WIDIN là loại dao phay ngón vuông cổ dài, được thiết kế chyên dụng gia công thép có độ cứng trung bình và thép khuôn với độ cứng từ 30-50 HRc.

Đặc điểm nổi bật

• Dao phay ngón U-WING Series UE524 có 4 lưỡi cắt, giúp tăng tốc độ tiến dao và nâng cao hiệu suất gia công, đặc biệt trong các ứng dụng phay thô và bán tinh.
• Thiết kế hình học UE524 có thiết kế dao phay ngón vuông tiêu chuẩn, phù hợp cho các ứng dụng phay rãnh, phay mặt phẳng và phay hốc thông thường.
• Dao có góc xoắn 35 độ, góc xoắn lớn giúp phoi thoát ra ngoài hiệu quả hơn, giảm lực cắt và tăng độ ổn định trong quá trình gia công.

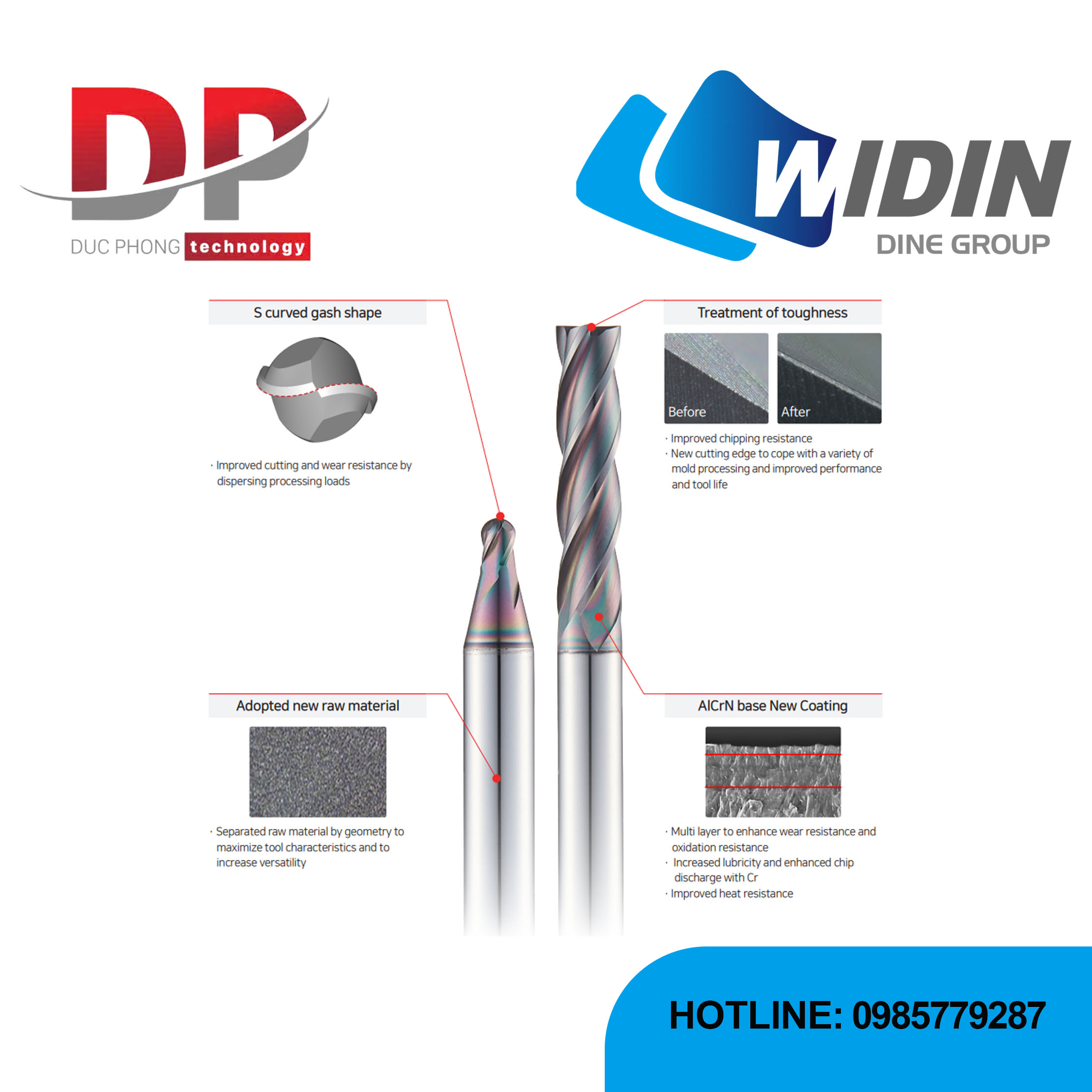

• Dao phay ngón Series UE524 được làm từ hợp kim cứng (Carbide) và có lớp phủ AlCrN tiên tiến, lớp phủ này giúp tăng cường khả năng chống mài mòn, chống oxy hóa, đồng thời cải thiện độ bôi trơn và khả năng chịu nhiệt.
• Chuôi dao có dung sai h5 (D1~25 có dung sai 0 ~ -0.03), đảm bảo độ chính xác cao khi gá lắp.

Thông số

EDP No.	D (mm)	L1 (mm)	L2 (mm)	D2 (mm)
UE52401003	1	3	60	6
UE52401004	1	4	60	6
UE52401005	1	5	60	6
UE52401006	1	6	60	6
UE52401007	1	7	60	6
UE52401008	1	8	60	6
UE52401010	1	10	60	6
UE52401012	1	12	60	6
UE52401204	1.2	4	60	6
UE52401206	1.2	6	60	6
UE52401208	1.2	8	60	6
UE52401210	1.2	10	60	6
UE52401212	1.2	12	60	6
UE52401506	1.5	6	60	6
UE52401508	1.5	8	60	6
UE52401510	1.5	10	60	6
UE52401512	1.5	12	60	6
UE52401514	1.5	14	60	6
UE52401516	1.5	16	60	6
UE52401520	1.5	20	60	6
UE52401526	1.5	26	60	6
UE52402008	2	8	60	6
UE52402008S4	2	8	40	4
UE52402010	2	10	60	6
UE52402012	2	12	60	6
UE52402014	2	14	60	6
UE52402016	2	16	60	6
UE52402510	2.5	10	60	6
UE52402512	2.5	12	60	6
UE52402516	2.5	16	60	6
UE52402520	2.5	20	60	6
UE52402526	2.5	26	60	6
UE52403010	3	10	70	6
UE52403012	3	12	70	6
UE52403014	3	14	70	6
UE52403016	3	16	70	6
UE52403016S3	3	16	100	3
UE52403020	3	20	70	6
UE52403026	3	26	70	6
UE52403030	3	30	70	6
UE52403035	3	35	90	6
UE52404012	4	12	70	6
UE52404016	4	16	70	6
UE52404020	4	20	70	6
UE52404020S4	4	20	100	4
UE52404026	4	26	70	6
UE52404030	4	30	70	6
UE52405015	5	15	70	6
UE52405020	5	20	70	6
UE52405025100	5	25	100	6
UE52405025	5	25	70	6
UE52405030	5	30	80	6
UE52405035	5	35	90	6
UE52405040	5	40	100	6
UE52406015080	6	15	80	6
UE52406015	6	15	60	6
UE52406020090	6	20	90	6
UE52406020	6	20	70	6
UE52406025	6	25	75	6
UE52406030150	6	30	150	6
UE52406030100	6	30	100	6
UE52406030	6	30	80	6

4 FLUTES SQUARE ENDMILL

EDP No.	D (mm)	L1 (mm)	L2 (mm)	D2 (mm)
UE52406030100	6	30	100	6
UE52406030	6	30	80	6
UE52406035	6	35	90	6
UE52406040120	6	40	120	6
UE52406040	6	40	90	6
UE52406045	6	45	150	6
UE52407035	7	35	85	8
UE52408020	8	20	100	8
UE52408025	8	25	80	8
UE52408030100	8	30	100	8
UE52408030	8	30	80	8
UE52408035	8	35	90	8
UE52408040150	8	40	150	8
UE52408040120	8	40	120	8
UE52408040	8	40	90	8
UE52408045	8	45	100	8
UE52408050150	8	50	150	8
UE52408050	8	50	100	8
UE52408060	8	60	155	8
UE52408080	8	80	200	8
UE52409045	9	45	100	10
UE52410025	10	25	100	10
UE524100100	10	30	100	10
UE52410030	10	30	80	10
UE52410035	10	35	90	10
UE52410040120	10	40	120	10
UE52410040	10	40	90	10
UE52410045	10	45	100	10
UE52410050200	10	50	200	10
UE52410050150	10	50	150	10
UE52410050	10	50	100	10
UE52410055	10	55	150	10
UE52410060200	10	60	200	10
UE52410060155	10	60	155	10
UE52410060	10	60	110	10
UE52410080200	10	80	200	10
UE52411050	11	50	110	12
UE52412030	12	30	110	12
UE52412035	12	35	90	12
UE52412040120	12	40	120	12
UE52412040	12	40	100	12
UE52412045	12	45	130	12
UE52412050150	12	50	150	12
UE52412050	12	50	100	12
UE52412055	12	55	110	12
UE52412060200	12	60	200	12
UE52412060150	12	60	150	12
UE52412060	12	60	110	12
UE52412065	12	65	150	12
UE52412070200	12	70	200	12
UE52412070	12	70	120	12
UE52412080	12	80	200	12
UE52414040	14	40	110	16
UE52414050	14	50	110	16
UE52414060	14	60	150	16
UE52416040	16	40	150	16
UE52416050150	16	50	150	16
UE52416050	16	50	110	16
UE52416060	16	60	120	16
UE52416070200	16	70	200	16
UE52416070150	16	70	150	16
UE52416070	16	70	130	16
UE52416080	16	80	150	16
UE52416090	16	90	150	16
UE524160100	16	100	200	16
UE524160110	16	110	200	16
UE524160120	16	120	250	16
UE52418050	18	50	120	20
UE52418070	18	70	130	20
UE524180100	18	100	200	20
UE52420050150	20	50	150	20
UE52420050	20	50	110	20
UE52420060	20	60	130	20
UE52420070	20	70	130	20
UE52420080	20	80	150	20
UE52420090200	20	90	200	20
UE52420090	20	90	150	20
UE524200100	20	100	200	20
UE524200110	20	110	200	20
UE524200120	20	120	250	20
UE524200130	20	130	250	20
UE52422075	22	75	150	20
UE524220110	22	110	200	20
UE52425070	25	70	150	25
UE52425090	25	90	150	25
UE524250100	25	100	200	25
UE524250110	25	110	200	25
UE524250120	25	120	250	25
UE524250150	25	150	250	25

Applicable working materia

Carbon Steel ~HB225	Alloy Steel HB225~325	Prehardened Steel HRc30~50	Hardened Steel ~HRc55	Cast Iron ~FCD500	Aluminum	Stainless Steel	Ti-Alloy	Ni-Alloy	SKD61 ~HRc55	SKD11 HRc55~
○	◎	◎	○	○

Tolerance

D		Shank Dia.
D1 ~ 25	0 ~ -0.03	H5
