Dao phay ngón U-WING Series UR502 - WIDIN (Dành cho thép có độ cứng trung bình từ 30-50 HRc)

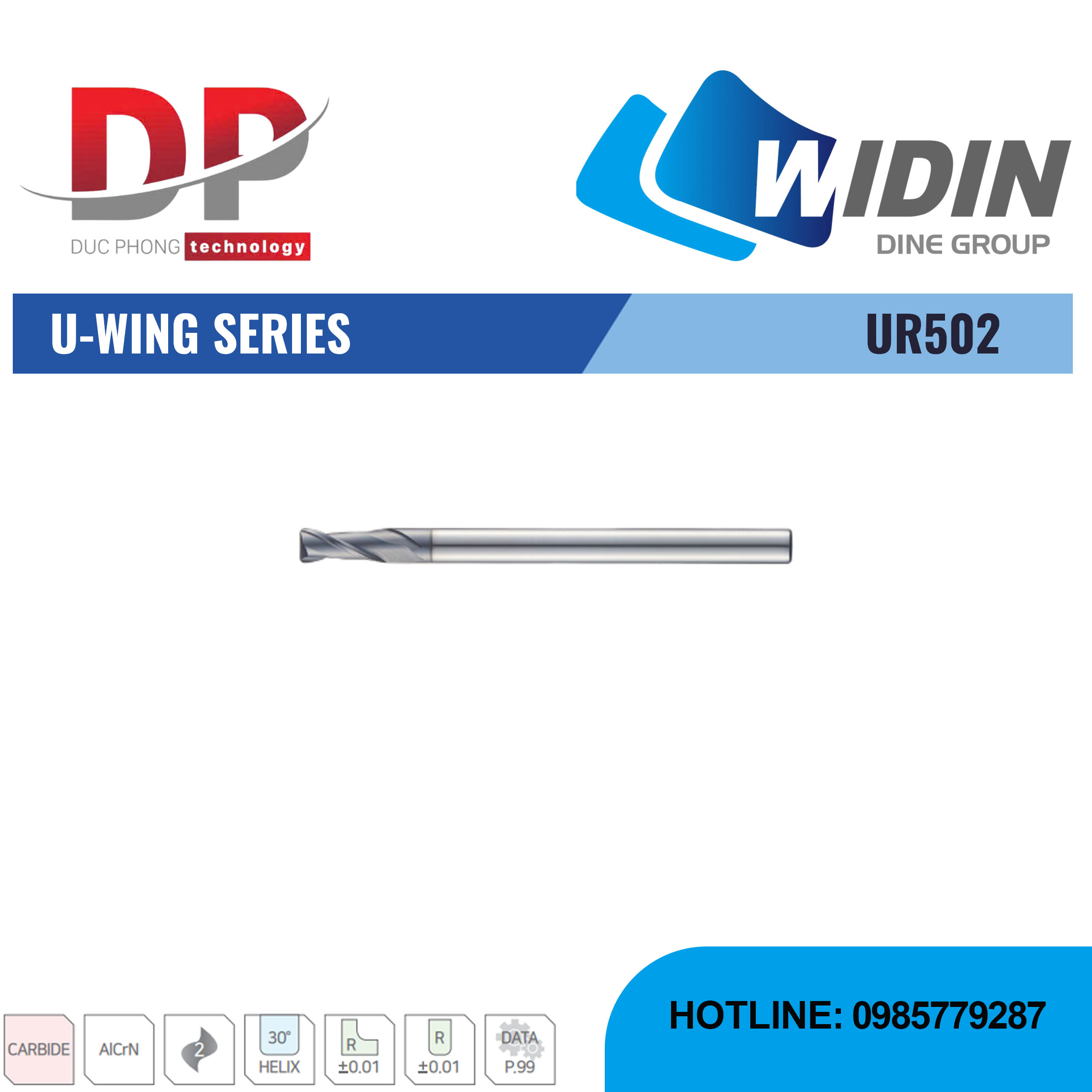

Mô tả sản phẩm dao phay ngón U-WING Series UR502

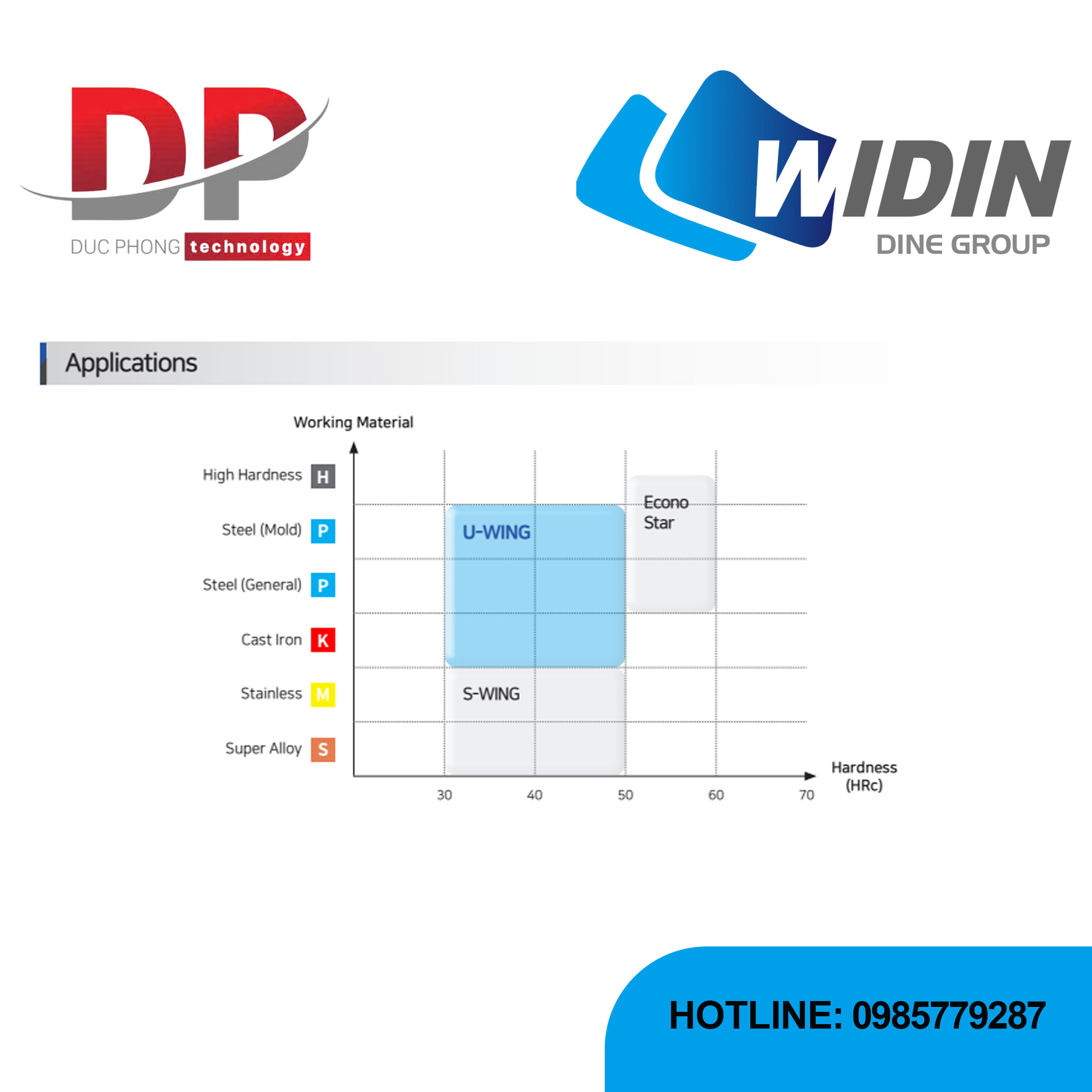

Dao phay ngón U-WING Series UR502 - WIDIN là loại dao phay ngón bán kính góc, được thiết kế chyên dụng gia công thép có độ cứng trung bình và thép khuôn với độ cứng từ 30-50 HRc.

Đặc điểm nổi bật

• Số lưỡi cắt: Dao phay ngón U-WING Series UR502 có 2 lưỡi cắt.

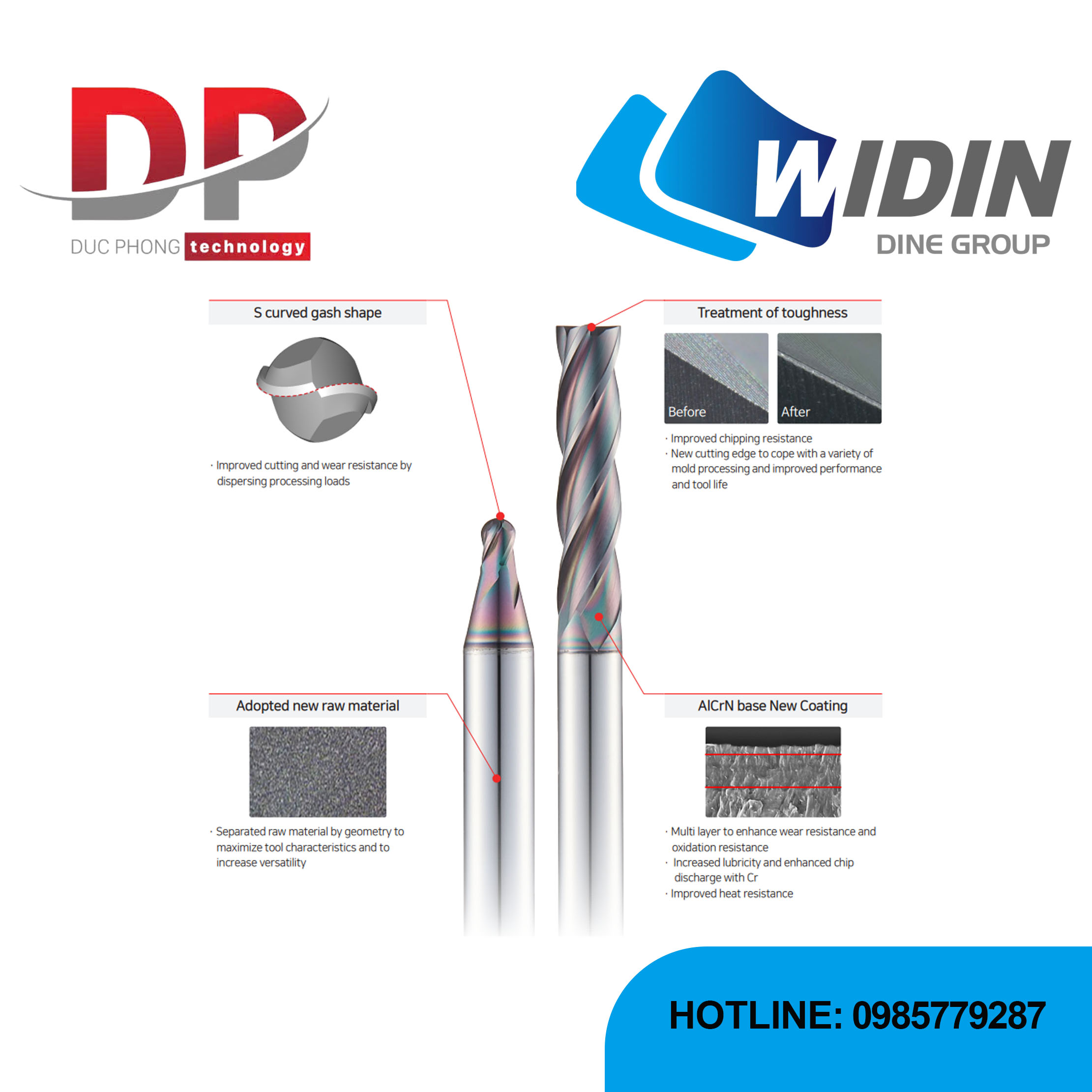

• Vật liệu và lớp phủ: Được làm từ hợp kim cứng (Carbide) và có lớp phủ AlCrN tiên tiến. Lớp phủ này giúp tăng cường khả năng chống mài mòn, chống oxy hóa, đồng thời cải thiện độ bôi trơn và khả năng chịu nhiệt.
• Thiết kế hình học: Điểm đặc biệt của dao phay ngón UR502là phần lưỡi cắt có bán kính góc, giúp giảm ứng suất tại góc, tăng độ bền của dao và cải thiện chất lượng bề mặt tại các góc.
• Góc xoắn: Dao có góc xoắn 30°, giúp việc thoát phoi hiệu quả và đảm bảo chất lượng bề mặt gia công.
• Dung sai chính xác: Chuôi dao có dung sai h5, đảm bảo độ chính xác cao khi gá lắp, dung sai bán kính góc (R) là ±0.01, cho phép gia công các chi tiết có độ chính xác cao.

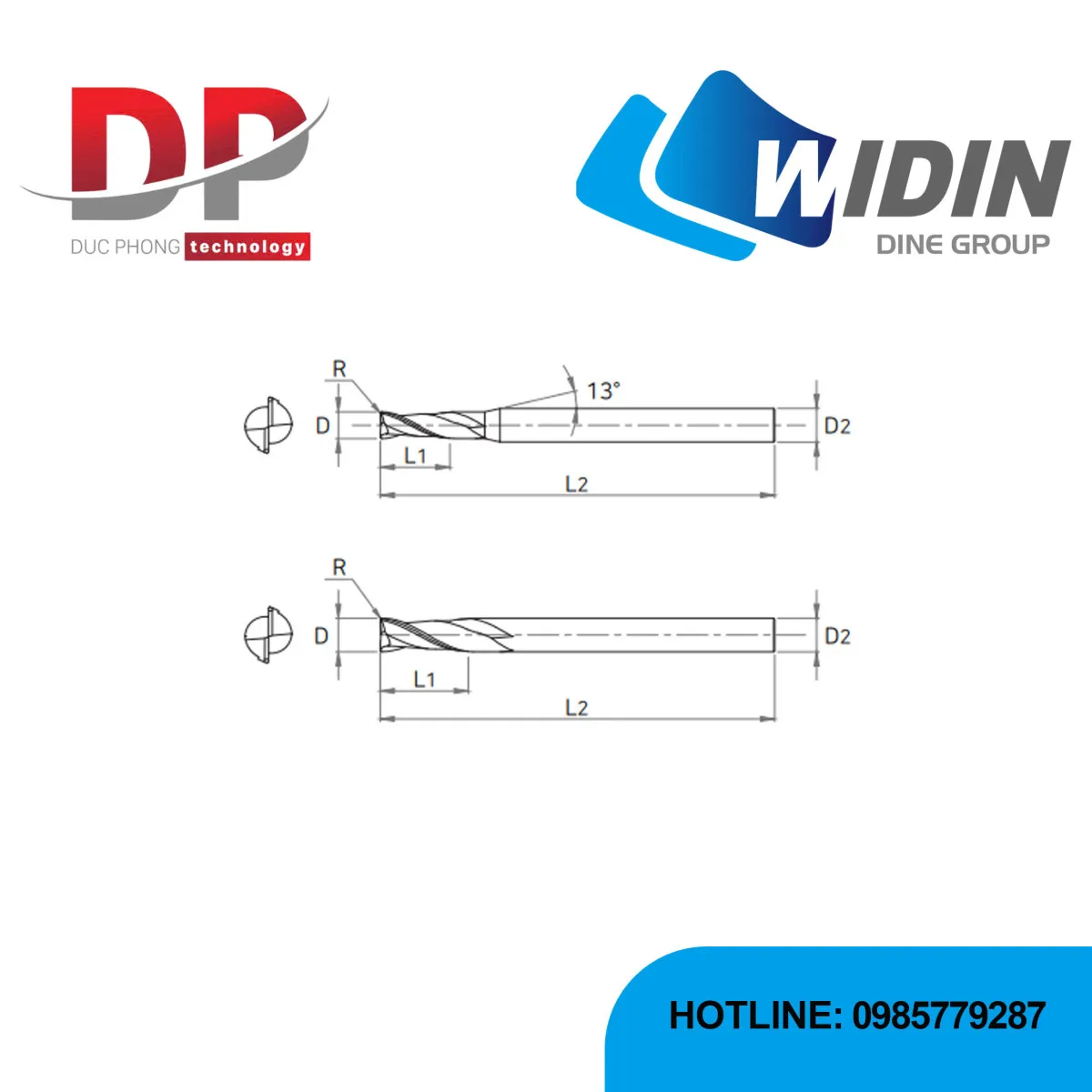

Thông số

EDP No.	D (mm)	R (mm)	L1 (mm)	L2 (mm)	D2 (mm)
UR502002002	0.2	0.02	0.4	40	4
UR502002005	0.2	0.05	0.4	40	4
UR502003002	0.3	0.02	0.6	40	4
UR502003005	0.3	0.05	0.6	40	4
UR502004005	0.4	0.05	0.8	40	4
UR50200401	0.4	0.1	0.8	40	4
UR502005005	0.5	0.05	1	40	4
UR50200501	0.5	0.1	1	40	4
UR502006005	0.6	0.05	1.2	40	4
UR50200601	0.6	0.1	1.2	40	4
UR50200602	0.6	0.2	1.2	40	4
UR502007005	0.7	0.05	1.4	40	4
UR50200701	0.7	0.1	1.4	40	4
UR50200702	0.7	0.2	1.4	40	4
UR502008005	0.8	0.05	1.6	40	4
UR50200801	0.8	0.1	1.6	40	4
UR50200802	0.8	0.2	1.6	40	4
UR502009005	0.9	0.05	1.8	40	4
UR50200901	0.9	0.1	1.8	40	4
UR502010005	1	0.05	2.5	50	6
UR50201001	1	0.1	2.5	50	6
UR50201002	1	0.2	2.5	50	6
UR50201003	1	0.3	2.5	50	6
UR502012005	1.2	0.05	3	50	6
UR50201201	1.2	0.1	3	50	6
UR50201202	1.2	0.2	3	50	6
UR50201203	1.2	0.3	3	50	6
UR502015005	1.5	0.05	4	50	6
UR50201501	1.5	0.1	4	50	6
UR50201502	1.5	0.2	4	50	6
UR50201503	1.5	0.3	4	50	6
UR50201505	1.5	0.5	4	50	6
UR50202001	2	0.1	6	50	6
UR50202002	2	0.2	6	50	6
UR50202003	2	0.3	6	50	6
UR50202005	2	0.5	6	50	6
UR50202501	2.5	0.1	7	60	6
UR50202502	2.5	0.2	7	60	6
UR50202503	2.5	0.3	7	60	6
UR50202505	2.5	0.5	7	60	6
UR50203001	3	0.1	8	60	6
UR50203002	3	0.2	8	60	6
UR50203003	3	0.3	8	60	6
UR50203005	3	0.5	8	60	6
UR50203010	3	1	8	60	6
UR50203501	3.5	0.1	10	70	6
UR50203502	3.5	0.2	10	70	6
UR50203503	3.5	0.3	10	70	6
UR50203505	3.5	0.5	10	70	6
UR50204001	4	0.1	10	70	6
UR50204001100S4	4	0.1	10	100	4
UR50204001S4	4	0.1	10	70	4
UR50204002	4	0.2	10	70	6
UR50204002100S4	4	0.2	10	100	4
UR50204002S4	4	0.2	10	70	4
UR50204003	4	0.3	10	70	6
UR50204003100S4	4	0.3	10	100	4
UR50204003S4	4	0.3	10	70	4
UR50204005	4	0.5	10	70	6
UR50204005100S4	4	0.5	10	100	4
UR50204005S4	4	0.5	10	70	4
UR50204010	4	1	10	70	6

2 FLUTES RADIUS ENDMILL

EDP No.	D	R	L1	L2	D2
UR50204010100S4	4	1	10	100	4
UR50204010S4	4	1	10	70	4
UR50204501	4.5	0.1	11	80	6
UR50204502	4.5	0.2	11	80	6
UR50204503	4.5	0.3	11	80	6
UR50204505	4.5	0.5	11	80	6
UR50205001	5	0.1	13	90	6
UR50205002	5	0.2	13	90	6
UR50205003	5	0.3	13	90	6
UR50205005	5	0.5	13	90	6
UR50205010	5	1	13	90	6
UR50205501	5.5	0.1	13	90	6
UR50205502	5.5	0.2	13	90	6
UR50205503	5.5	0.3	13	90	6
UR50205505	5.5	0.5	13	90	6
UR50205510	5.5	1	13	90	6
UR50206001	6	0.1	15	90	6
UR50206002	6	0.2	15	90	6
UR50206003	6	0.3	15	90	6
UR5020600360	6	0.3	15	60	6
UR50206005	6	0.5	15	90	6
UR50206005110	6	0.5	15	110	6
UR50206005130	6	0.5	15	130	6
UR5020600560	6	0.5	15	60	6
UR50206010	6	1	15	90	6
UR50206010110	6	1	15	110	6
UR50206010130	6	1	15	130	6
UR5020601060	6	1	15	60	6
UR50206015	6	1.5	15	90	6
UR50206020	6	2	15	90	6
UR50207001	7	0.1	16	90	8
UR50207002	7	0.2	16	90	8
UR50207003	7	0.3	16	90	8
UR50207005	7	0.5	16	90	8
UR50207010	7	1	16	90	8
UR50207020	7	2	16	90	8
UR50208001	8	0.1	20	100	8
UR50208002	8	0.2	20	100	8
UR50208003	8	0.3	20	100	8
UR5020800370	8	0.3	20	70	8
UR50208005	8	0.5	20	100	8
UR50208005120	8	0.5	20	120	8
UR50208005150	8	0.5	20	150	8
UR5020800570	8	0.5	20	70	8
UR50208010	8	1	20	100	8
UR50208010120	8	1	20	120	8
UR50208010150	8	1	20	150	8
UR5020801070	8	1	20	70	8
UR50208015	8	1.5	20	100	8
UR50208020	8	2	20	100	8
UR50208025	8	2.5	20	100	8
UR50208030	8	3	20	100	8
UR50210001	10	0.1	25	100	10
UR50210002	10	0.2	25	100	10
UR50210003	10	0.3	25	100	10
UR5021000375	10	0.3	25	75	10
UR50210005	10	0.5	25	100	10
UR50210005130	10	0.5	25	130	10
UR50210005150	10	0.5	25	150	10
UR5021000575	10	0.5	25	75	10
UR50210010	10	1	25	100	10
UR50210010130	10	1	25	130	10
UR50210010150	10	1	25	150	10
UR5021001075	10	1	25	75	10
UR50210015	10	1.5	25	100	10
UR50210020	10	2	25	100	10
UR50210025	10	2.5	25	100	10
UR50210030	10	3	25	100	10
UR50210040	10	4	25	100	10
UR50211002	11	0.2	25	110	12
UR50211003	11	0.3	25	110	12
UR50211005	11	0.5	25	110	12
UR50211010	11	1	25	110	12
UR50211020	11	2	25	110	12
UR50212001	12	0.1	30	110	12
UR50212002	12	0.2	30	110	12
UR50212003	12	0.3	30	110	12
UR5021200380	12	0.3	30	80	12
UR50212005	12	0.5	30	110	12
UR50212005130	12	0.5	30	130	12
UR50212005150	12	0.5	30	150	12
UR5021200580	12	0.5	30	80	12
UR50212010	12	1	30	110	12
UR50212010130	12	1	30	130	12
UR50212010150	12	1	30	150	12
UR5021201080	12	1	30	80	12
UR50212015	12	1.5	30	110	12
UR50212020	12	2	30	110	12
UR50212025	12	2.5	30	110	12
UR50212030	12	3	30	110	12
UR50212040	12	4	30	110	12
UR50212050	12	5	30	110	12
UR50214005	14	0.5	30	150	16
UR50214010	14	1	30	150	16
UR50214020	14	2	30	150	16
UR50216005	16	0.5	32	150	16
UR50216010	16	1	32	150	16
UR50216015	16	1.5	32	150	16

2 FLUTES RADIUS ENDMILL

EDP No.	D	R	L1	L2	D2
UR502002002	0.2	0.02	0.4	40	4
UR502002005	0.2	0.05	0.4	40	4
UR502003002	0.3	0.02	0.6	40	4
UR502003005	0.3	0.05	0.6	40	4
UR502004005	0.4	0.05	0.8	40	4
UR50200401	0.4	0.1	0.8	40	4
UR502005005	0.5	0.05	1.0	40	4
UR50200501	0.5	0.1	1.0	40	4
UR502006005	0.6	0.05	1.2	40	4
UR50200601	0.6	0.1	1.2	40	4
UR50200602	0.6	0.2	1.2	40	4
UR502007005	0.7	0.05	1.4	40	4
UR50200701	0.7	0.1	1.4	40	4
UR50200702	0.7	0.2	1.4	40	4
UR502008005	0.8	0.05	1.6	40	4
UR50200801	0.8	0.1	1.6	40	4
UR50200802	0.8	0.2	1.6	40	4
UR502009005	0.9	0.05	1.8	40	4
UR50200901	0.9	0.1	1.8	40	4
UR502010005	1.0	0.05	2.5	50	6
UR50201001	1.0	0.1	2.5	50	6
UR50201002	1.0	0.2	2.5	50	6
UR50201003	1.0	0.3	2.5	50	6
UR502012005	1.2	0.05	3.0	50	6
UR50201201	1.2	0.1	3.0	50	6
UR50201202	1.2	0.2	3.0	50	6
UR50201203	1.2	0.3	3.0	50	6
UR502015005	1.5	0.05	4.0	50	6
UR50201501	1.5	0.1	4.0	50	6
UR50201502	1.5	0.2	4.0	50	6
UR50201503	1.5	0.3	4.0	50	6
UR50201505	1.5	0.5	4.0	50	6
UR50202001	2.0	0.1	6.0	50	6
UR50202002	2.0	0.2	6.0	50	6
UR50202003	2.0	0.3	6.0	50	6
UR50202005	2.0	0.5	6.0	50	6
UR50202501	2.5	0.1	7.0	60	6
UR50202502	2.5	0.2	7.0	60	6
UR50202503	2.5	0.3	7.0	60	6
UR50202505	2.5	0.5	7.0	60	6
UR50203001	3.0	0.1	8.0	60	6
UR50203002	3.0	0.2	8.0	60	6
UR50203003	3.0	0.3	8.0	60	6
UR50203005	3.0	0.5	8.0	60	6
UR50203010	3.0	1.0	8.0	60	6
UR50203501	3.5	0.1	10	70	6
UR50203502	3.5	0.2	10	70	6
UR50203503	3.5	0.3	10	70	6
UR50203505	3.5	0.5	10	70	6
UR50204001	4.0	0.1	10	70	6
UR50204001100S4	4.0	0.1	10	100	4
UR50204001S4	4.0	0.1	10	70	4
UR50204002	4.0	0.2	10	70	6
UR50204002100S4	4.0	0.2	10	100	4
UR50204002S4	4.0	0.2	10	70	4
UR50204003	4.0	0.3	10	70	6
UR50204003100S4	4.0	0.3	10	100	4
UR50204003S4	4.0	0.3	10	70	4
UR50204005	4.0	0.5	10	70	6
UR50204005100S4	4.0	0.5	10	100	4
UR50204005S4	4.0	0.5	10	70	4
UR50204010	4.0	1.0	10	70	6

Applicable working materia

Carbon Steel ~HB225	Alloy Steel HB225~325	Prehardened Steel HRc30~50	Hardened Steel ~HRc55	Cast Iron ~FCD500	Aluminum	Stainless Steel	Ti-Alloy	Ni-Alloy	SKD61 ~HRc55	SKD11 HRc55~
○	◎	◎	○	○

Tolerance

D		Shank Dia.
D0.2 ~ 6	0 ~ -0.012	H5
D7 ~ 20	0 ~ -0.015
