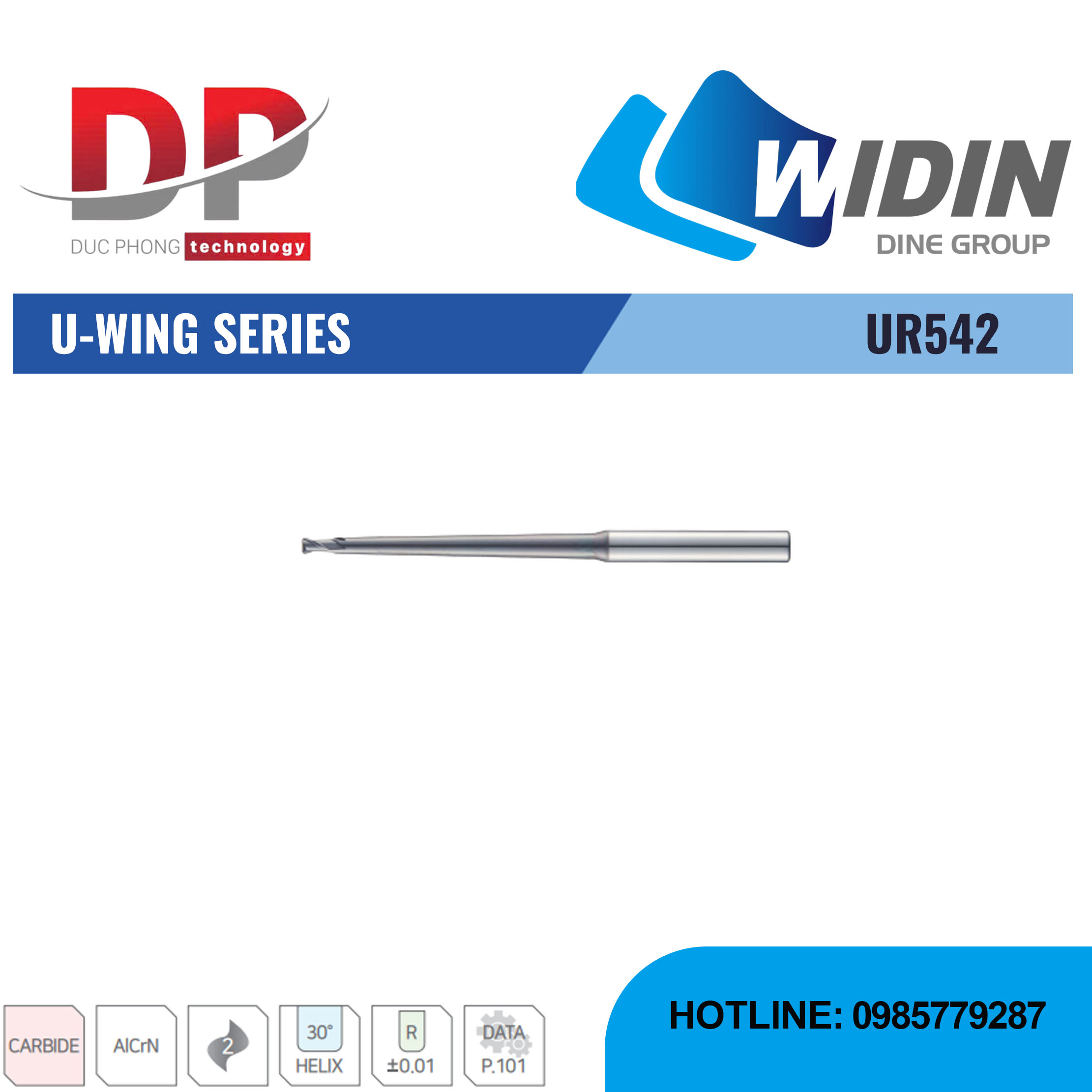

Dao phay ngón U-WING Series UR542 - WIDIN (Dành cho thép có độ cứng trung bình từ 30-50 HRc)

Mô tả sản phẩm dao phay ngón U-WING Series UR542

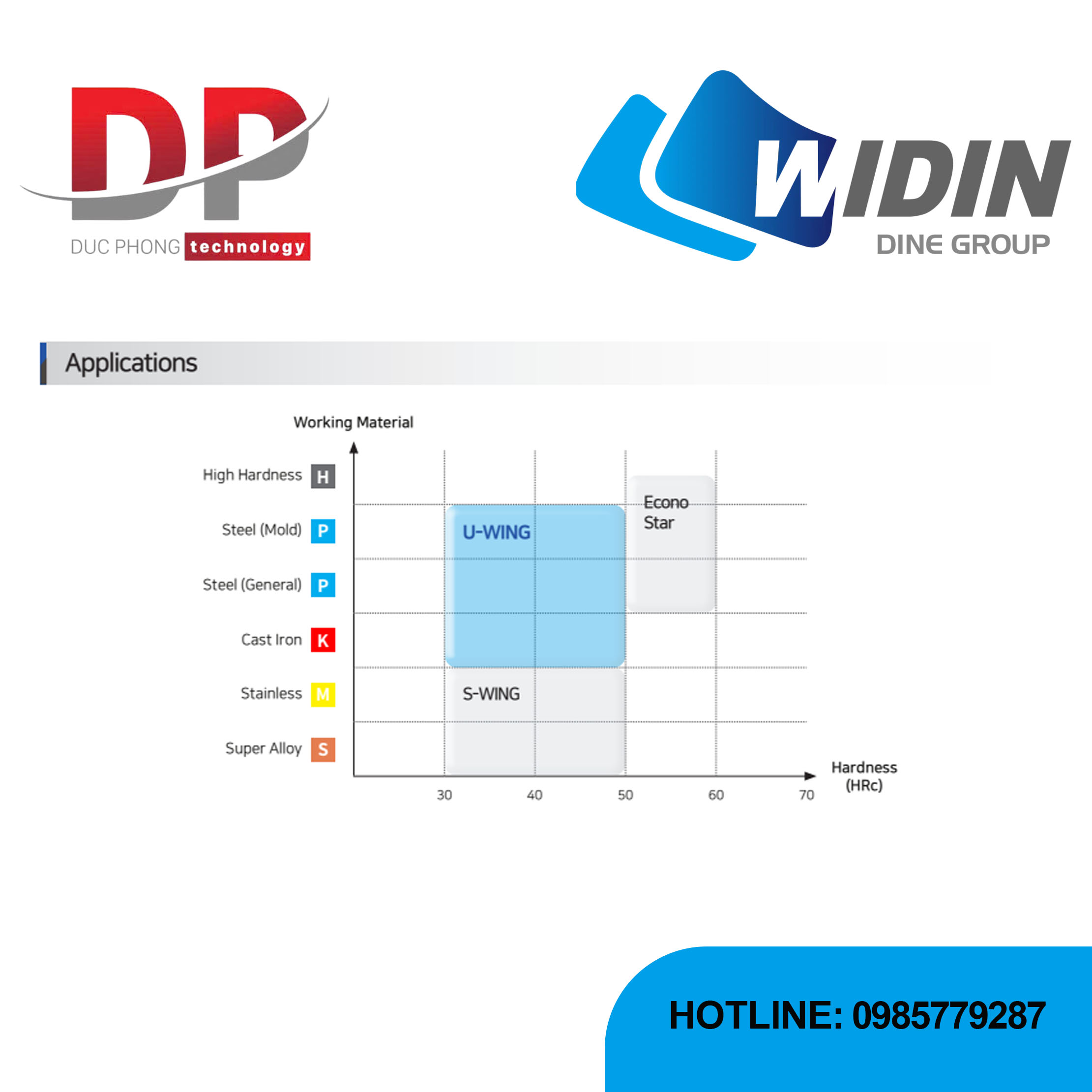

Dao phay ngón U-WING Series UR542 - WIDIN là loại dao phay ngón có bán kính góc và cổ dài, được thiết kế chyên dụng gia công thép có độ cứng trung bình và thép khuôn với độ cứng từ 30-50 HRc.

Đặc điểm nổi bật

• Số lưỡi cắt: Dao phay ngón U-WING Series UR542có 2 lưỡi cắt, phù hợp cho cả phay thô và phay tinh.

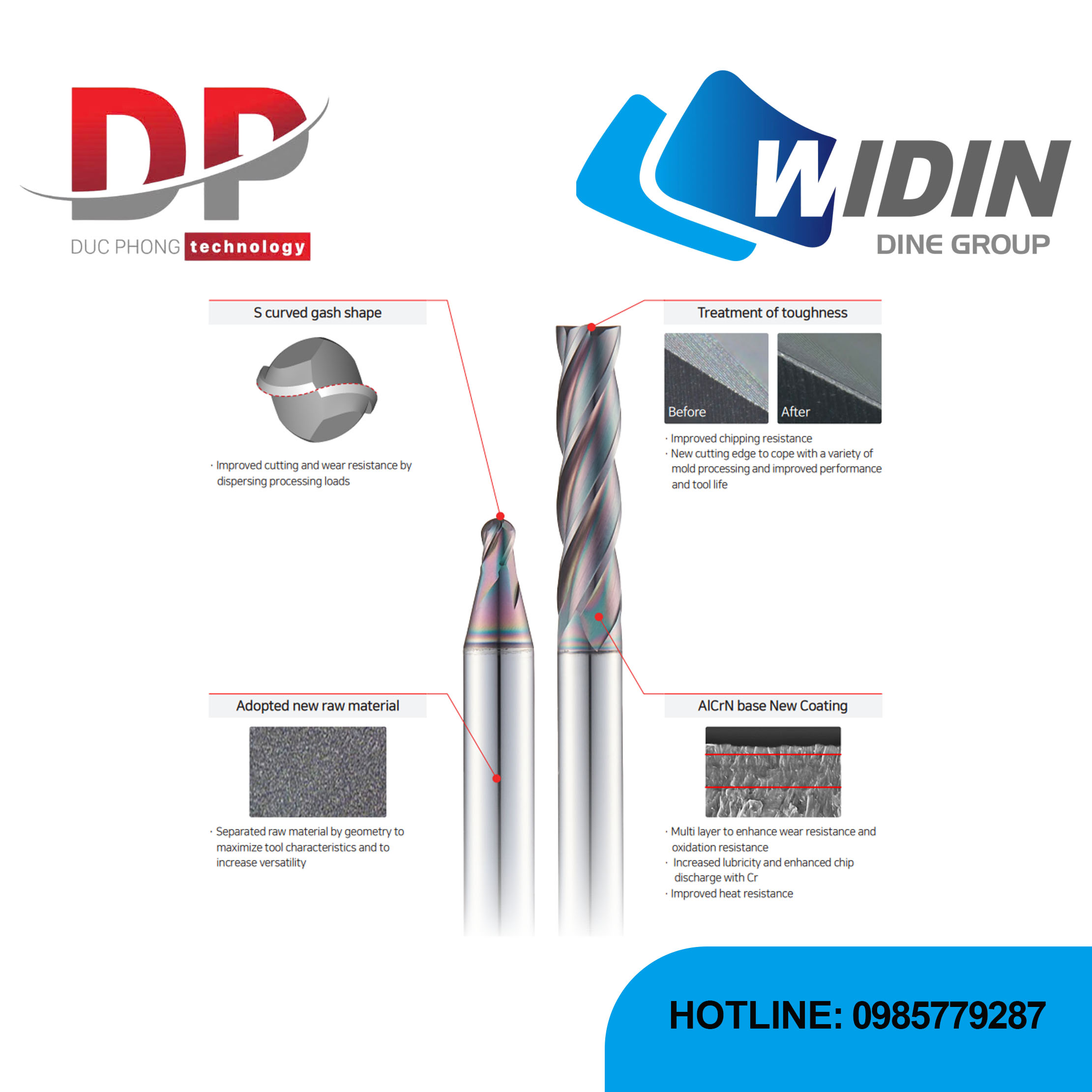

• Vật liệu và lớp phủ: Được làm từ hợp kim cứng (Carbide) và có lớp phủ AlCrN tiên tiến. Lớp phủ này giúp tăng cường khả năng chống mài mòn, chống oxy hóa, đồng thời cải thiện độ bôi trơn và khả năng chịu nhiệt.
• Cổ dài : Giúp dao tiếp cận các hốc sâu, phức tạp mà không bị va chạm.
• Bán kính góc: Giảm ứng suất tại góc, tăng độ bền của dao và cải thiện chất lượng bề mặt tại các góc.
• Thiết kế côn (Tapered): Phần lưỡi cắt thuôn nhỏ dần, cho phép gia công các chi tiết gân (ribs) và các góc hẹp trên khuôn mẫu.
• Góc xoắn: Dao có góc xoắn 30°, giúp việc thoát phoi hiệu quả và đảm bảo chất lượng bề mặt gia công.
• Dung sai chính xác: Chuôi dao có dung sai h5 (D0.2~4 có dung sai 0 ~ -0.012), đảm bảo độ chính xác cao khi gá lắp. Dung sai bán kính góc (R) là ±0.01, cho phép gia công các chi tiết có độ chính xác cao.



Thông số

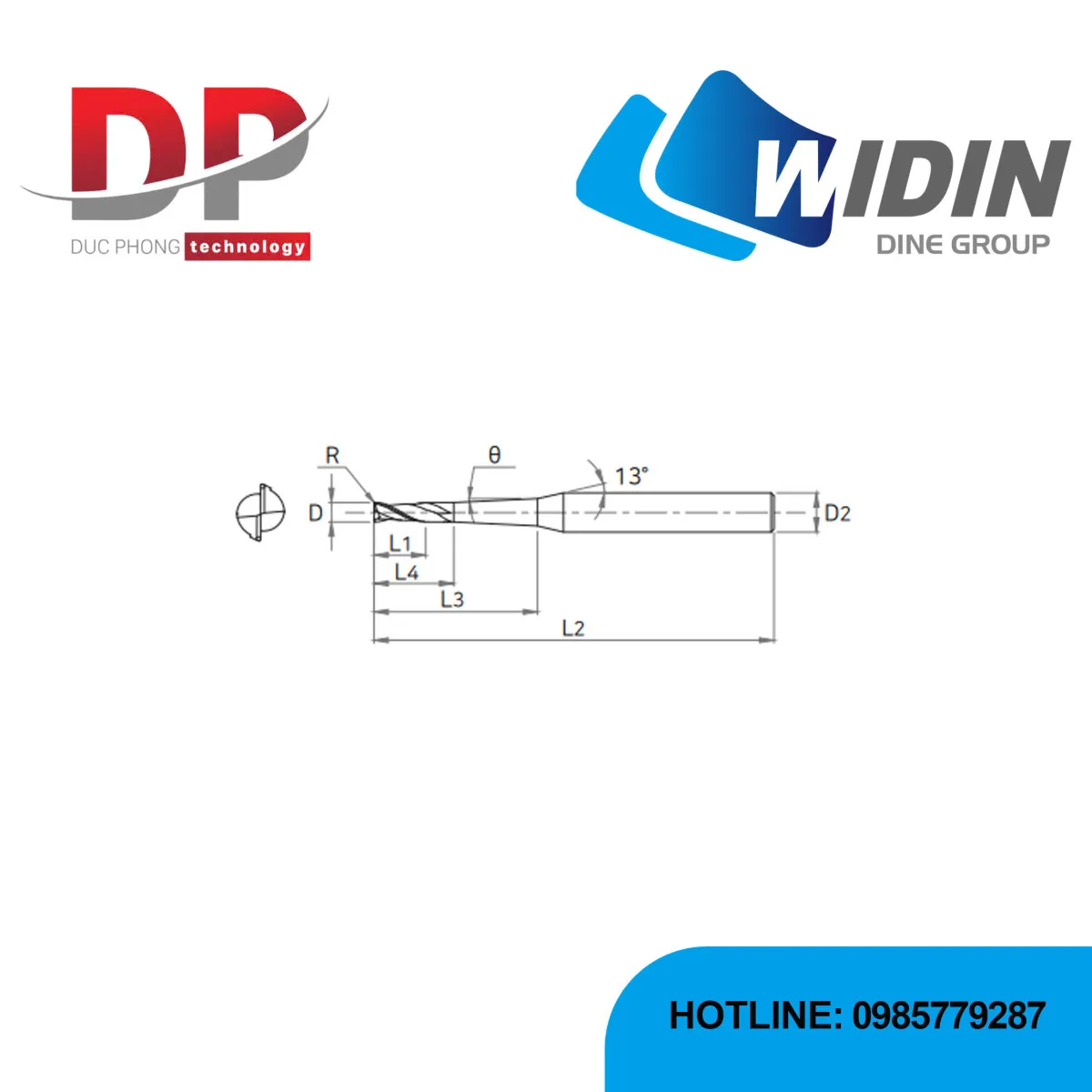

EDP No.	D (mm)	R (mm)	θ (°)	L1 (mm)	L4 (mm)	L3 (mm)	L2 (mm)	D2 (mm)
UR5420020050101	0.2	0.05	1	0.3	0.4	1	40	4
UR5420020050102	0.2	0.05	1	0.3	0.4	2	40	4
UR5420020050103	0.2	0.05	1	0.3	0.4	3	40	4
UR5420020050201	0.2	0.05	2	0.3	0.4	1	40	4
UR5420020050202	0.2	0.05	2	0.3	0.4	2	40	4
UR5420020050203	0.2	0.05	2	0.3	0.4	3	40	4
UR5420030050102	0.3	0.05	1	0.5	0.6	2	40	4
UR5420030050103	0.3	0.05	1	0.5	0.6	3	40	4
UR5420030050104	0.3	0.05	1	0.5	0.6	4	40	4
UR5420030050105	0.3	0.05	1	0.5	0.6	5	40	4
UR5420030050202	0.3	0.05	2	0.5	0.6	2	40	4
UR5420030050203	0.3	0.05	2	0.5	0.6	3	40	4
UR5420030050204	0.3	0.05	2	0.5	0.6	4	40	4
UR5420030050205	0.3	0.05	2	0.5	0.6	5	40	4
UR5420040050102	0.4	0.05	1	0.6	0.8	2	50	4
UR5420040050103	0.4	0.05	1	0.6	0.8	3	50	4
UR5420040050104	0.4	0.05	1	0.6	0.8	4	50	4
UR5420040050105	0.4	0.05	1	0.6	0.8	5	50	4
UR5420040050106	0.4	0.05	1	0.6	0.8	6	50	4
UR5420040050202	0.4	0.05	2	0.6	0.8	2	50	4
UR5420040050203	0.4	0.05	2	0.6	0.8	3	50	4
UR5420040050204	0.4	0.05	2	0.6	0.8	4	50	4
UR5420040050205	0.4	0.05	2	0.6	0.8	5	50	4
UR5420040050206	0.4	0.05	2	0.6	0.8	6	50	4
UR542004010102	0.4	0.1	1	0.6	0.8	2	50	4
UR542004010103	0.4	0.1	1	0.6	0.8	3	50	4
UR542004010104	0.4	0.1	1	0.6	0.8	4	50	4
UR542004010105	0.4	0.1	1	0.6	0.8	5	50	4
UR542004010106	0.4	0.1	1	0.6	0.8	6	50	4
UR542004010202	0.4	0.1	2	0.6	0.8	2	50	4
UR542004010203	0.4	0.1	2	0.6	0.8	3	50	4
UR542004010204	0.4	0.1	2	0.6	0.8	4	50	4
UR542004010205	0.4	0.1	2	0.6	0.8	5	50	4
UR542004010206	0.4	0.1	2	0.6	0.8	6	50	4
UR5420050050104	0.5	0.05	1	0.7	1	4	50	4
UR5420050050106	0.5	0.05	1	0.7	1	6	50	4
UR5420050050108	0.5	0.05	1	0.7	1	8	50	4
UR5420050050110	0.5	0.05	1	0.7	1	10	50	4
UR5420050050204	0.5	0.05	2	0.7	1	4	50	4
UR5420050050206	0.5	0.05	2	0.7	1	6	50	4
UR5420050050208	0.5	0.05	2	0.7	1	8	50	4
UR5420050050210	0.5	0.05	2	0.7	1	10	50	4
UR542005010104	0.5	0.1	1	0.7	1	4	50	4
UR542005010106	0.5	0.1	1	0.7	1	6	50	4
UR542005010108	0.5	0.1	1	0.7	1	8	50	4
UR542005010110	0.5	0.1	1	0.7	1	10	50	4
UR542005010204	0.5	0.1	2	0.7	1	4	50	4
UR542005010206	0.5	0.1	2	0.7	1	6	50	4
UR542005010208	0.5	0.1	2	0.7	1	8	50	4
UR542005010210	0.5	0.1	2	0.7	1	10	50	4
UR542006010104	0.6	0.1	1	0.9	1.2	4	50	4
UR542006010106	0.6	0.1	1	0.9	1.2	6	50	4

2 FLUTES TAPERED NECK RADIUS ENDMILL

EDP No.	D (mm)	R (mm)	θ (°)	L1 (mm)	L4 (mm)	L3 (mm)	L2 (mm)	D2 (mm)
UR5420020050101	0.2	0.05	1	0.3	0.4	1	40	4
UR5420020050102	0.2	0.05	1	0.3	0.4	2	40	4
UR5420020050103	0.2	0.05	1	0.3	0.4	3	40	4
UR5420020050201	0.2	0.05	2	0.3	0.4	1	40	4
UR5420020050202	0.2	0.05	2	0.3	0.4	2	40	4
UR5420020050203	0.2	0.05	2	0.3	0.4	3	40	4
UR5420030050102	0.3	0.05	1	0.5	0.6	2	40	4
UR5420030050103	0.3	0.05	1	0.5	0.6	3	40	4
UR5420030050104	0.3	0.05	1	0.5	0.6	4	40	4
UR5420030050105	0.3	0.05	1	0.5	0.6	5	40	4
UR5420030050202	0.3	0.05	2	0.5	0.6	2	40	4
UR5420030050203	0.3	0.05	2	0.5	0.6	3	40	4
UR5420030050204	0.3	0.05	2	0.5	0.6	4	40	4
UR5420030050205	0.3	0.05	2	0.5	0.6	5	40	4
UR5420040050102	0.4	0.05	1	0.6	0.8	2	50	4
UR5420040050103	0.4	0.05	1	0.6	0.8	3	50	4
UR5420040050104	0.4	0.05	1	0.6	0.8	4	50	4
UR5420040050105	0.4	0.05	1	0.6	0.8	5	50	4
UR5420040050106	0.4	0.05	1	0.6	0.8	6	50	4
UR5420040050202	0.4	0.05	2	0.6	0.8	2	50	4
UR5420040050203	0.4	0.05	2	0.6	0.8	3	50	4
UR5420040050204	0.4	0.05	2	0.6	0.8	4	50	4
UR5420040050205	0.4	0.05	2	0.6	0.8	5	50	4
UR5420040050206	0.4	0.05	2	0.6	0.8	6	50	4
UR542004010102	0.4	0.1	1	0.6	0.8	2	50	4
UR542004010103	0.4	0.1	1	0.6	0.8	3	50	4
UR542004010104	0.4	0.1	1	0.6	0.8	4	50	4
UR542004010105	0.4	0.1	1	0.6	0.8	5	50	4
UR542004010106	0.4	0.1	1	0.6	0.8	6	50	4
UR542004010202	0.4	0.1	2	0.6	0.8	2	50	4
UR542004010203	0.4	0.1	2	0.6	0.8	3	50	4

Applicable working materia

Carbon Steel ~HB225	Alloy Steel HB225~325	Prehardened Steel HRc30~50	Hardened Steel ~HRc55	Cast Iron ~FCD500	Aluminum	Stainless Steel	Ti-Alloy	Ni-Alloy	SKD61 ~HRc55	SKD11 HRc55~
○	◎	◎	○	○

Tolerance

D		Shank Dia.
D0.2 ~ 4	0 ~ -0.012	H5
