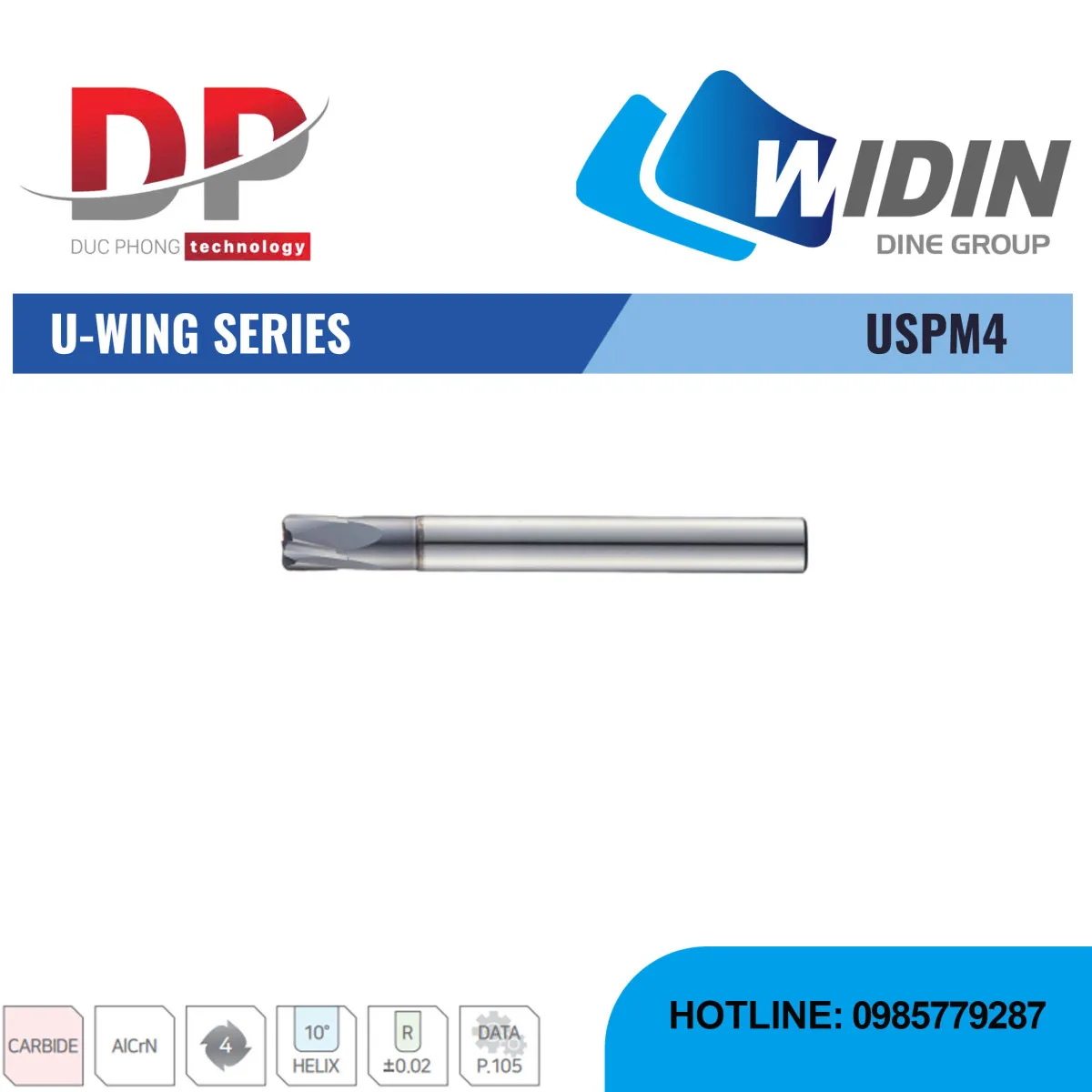

Dao phay ngón U-WING Series USPM4 - WIDIN (Dành cho thép có độ cứng trung bình từ 30-50 HRc)

Mô tả sản phẩm dao phay ngón U-WING Series USPM4

Dao phay ngón U-WING Series USPM4 - WIDIN là loại dao phay ngón có bán kính góc, được thiết kế chuyên biệt để gia công tốc độ cao trên thép có độ cứng trung bình và thép khuôn với độ cứng từ 30-50 HRc.

Đặc điểm nổi bật

• Dao phay ngón U-WING Series USPM4 có 4 lưỡi cắt, giúp tăng tốc độ tiến dao và nâng cao hiệu suất gia công.
• Vật liệu và lớp phủ: Dao được làm từ hợp kim cứng (Carbide) và có lớp phủ AlCrN tiên tiến, lớp phủ này giúp tăng cường khả năng chống mài mòn, chống oxy hóa, đồng thời cải thiện độ bôi trơn và khả năng chịu nhiệt trong quá trình gia công tốc độ cao.
• Thiết kế hình học: Điểm đặc biệt của USPM4 là phần lưỡi cắt có bán kính góc, giúp giảm ứng suất tại góc, tăng độ bền của dao và cải thiện chất lượng bề mặt tại các góc.
• Góc xoắn: Dao có góc xoắn 10°. Góc xoắn nhỏ hơn giúp dao cứng vững hơn, giảm thiểu độ rung trong quá trình gia công tốc độ cao, từ đó mang lại bề mặt hoàn thiện tốt hơn.
• Dung sai chính xác: Chuôi dao có dung sai h5 (D1~20 có dung sai 0 ~ -0.03), đảm bảo độ chính xác cao khi gá lắp, dung sai bán kính góc (R) là ±0.02, cho phép gia công các chi tiết có độ chính xác cao.

Thông số

EDP No.	D	R	L1	L3	L2	D2
USPM4010-01	1	0.1	1	2.5	50	6
USPM4010-02	1	0.2	1	2.5	50	6
USPM4010-03	1	0.3	1	2.5	50	6
USPM4015-02	1.5	0.2	1.5	4	50	6
USPM4015-03	1.5	0.3	1.5	4	50	6
USPM4015-05	1.5	0.5	1.5	4	50	6
USPM4020-02	2	0.2	2	6	50	6
USPM4020-03	2	0.3	2	6	50	6
USPM4020-05	2	0.5	2	6	50	6
USPM4030-02	3	0.2	3	8	50	6
USPM4030-03	3	0.3	3	8	50	6
USPM4030-05	3	0.5	3	8	50	6
USPM4040-02	4	0.2	4	10	50	6
USPM4040-03	4	0.3	4	10	50	6
USPM4040-05	4	0.5	4	10	50	6
USPM4040-10	4	1	4	10	50	6
USPM4060-02	6	0.2	6	15	60	6
USPM4060-02L	6	0.2	6	15	90	6
USPM4060-03	6	0.3	6	15	60	6
USPM4060-03L	6	0.3	6	15	90	6
USPM4060-05	6	0.5	6	15	60	6
USPM4060-05L	6	0.5	6	15	90	6
USPM4060-10	6	1	6	15	60	6
USPM4060-10L	6	1	6	15	90	6
USPM4060-20	6	2	6	15	60	6
USPM4060-20L	6	2	6	15	90	6
USPM4080-02	8	0.2	8	20	70	8
USPM4080-02L	8	0.2	8	20	100	8
USPM4080-03	8	0.3	8	20	70	8
USPM4080-03L	8	0.3	8	20	100	8
USPM4080-05	8	0.5	8	20	70	8
USPM4080-05L	8	0.5	8	20	100	8
USPM4080-10	8	1	8	20	70	8
USPM4080-10L	8	1	8	20	100	8
USPM4080-20	8	2	8	20	70	8
USPM4080-20L	8	2	8	20	100	8
USPM4100-02	10	0.2	10	25	75	10
USPM4100-02L	10	0.2	10	25	100	10
USPM4100-03	10	0.3	10	25	75	10
USPM4100-03L	10	0.3	10	25	100	10
USPM4100-05	10	0.5	10	25	75	10
USPM4100-05L	10	0.5	10	25	100	10
USPM4100-10	10	1	10	25	75	10
USPM4100-10L	10	1	10	25	100	10
USPM4100-15	10	1.5	10	25	75	10
USPM4100-15L	10	1.5	10	25	100	10
USPM4100-20	10	2	10	25	75	10
USPM4100-20L	10	2	10	25	100	10
USPM4120-03	12	0.3	12	30	80	12
USPM4120-03L	12	0.3	12	30	110	12
USPM4120-05	12	0.5	12	30	80	12
USPM4120-05L	12	0.5	12	30	110	12
USPM4120-10	12	1	12	30	80	12
USPM4120-10L	12	1	12	30	110	12
USPM4120-15	12	1.5	12	30	80	12
USPM4120-15L	12	1.5	12	30	110	12
USPM4120-20	12	2	12	30	80	12
USPM4120-20L	12	2	12	30	110	12
USPM4120-30	12	3	12	30	80	12
USPM4120-30L	12	3	12	30	110	12
USPM4160-05	16	0.5	16	35	100	16
USPM4160-05L	16	0.5	16	35	150	16

4 FLUTES RADIUS ENDMILL
FOR HIGH SPEED MACHINING

EDP No.	D	R	L1	L3	L2	D2
USPM4160-10	16	1	16	35	100	16
USPM4160-10L	16	1	16	35	150	16
USPM4160-20	16	2	16	35	100	16
USPM4160-20L	16	2	16	35	150	16
USPM4200-05	20	0.5	20	40	100	20
USPM4200-05L	20	0.5	20	40	150	20
USPM4200-10	20	1	20	40	100	20
USPM4200-10L	20	1	20	40	150	20
USPM4200-20	20	2	20	40	100	20
USPM4200-20L	20	2	20	40	150	20

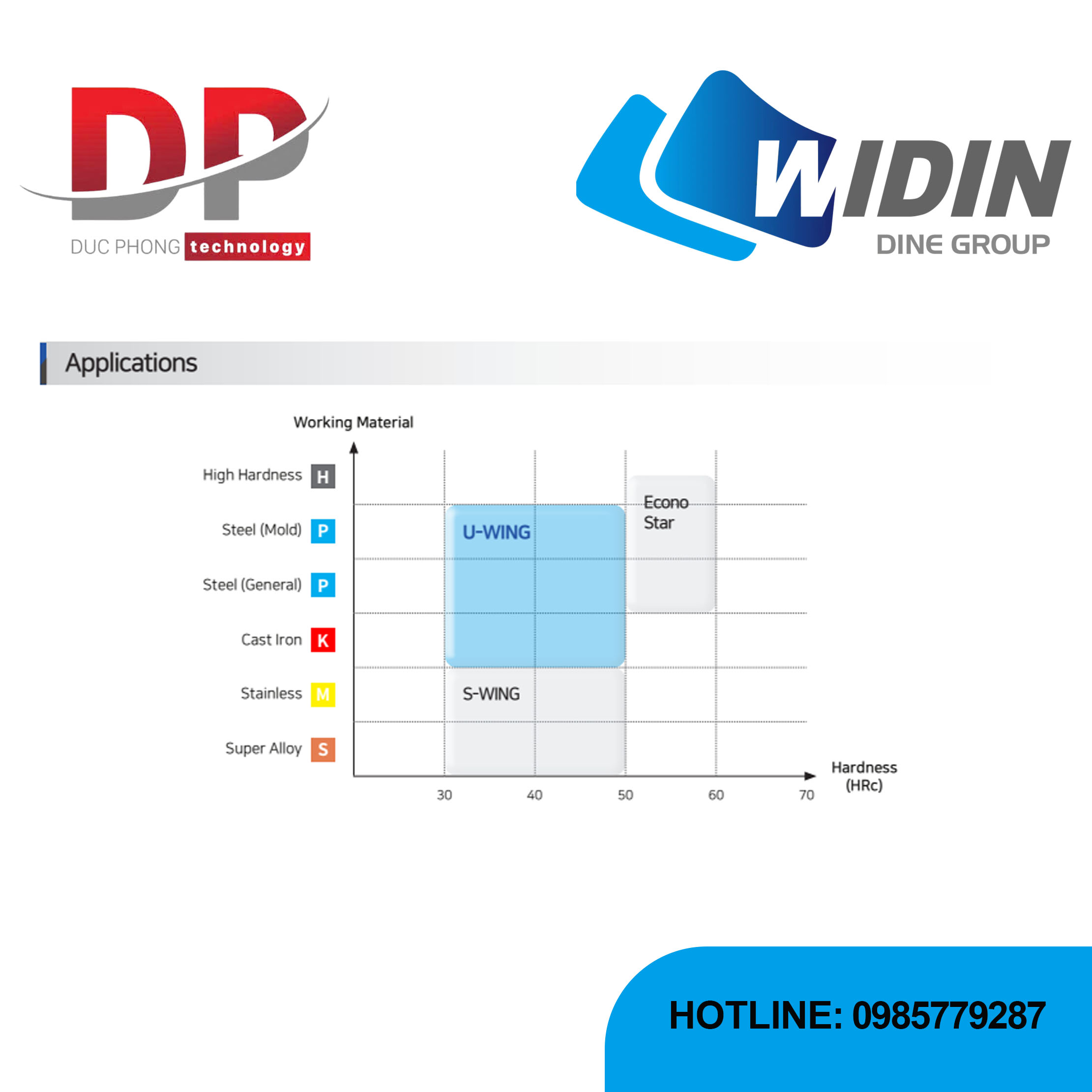

Applicable working materia

Carbon Steel ~HB225	Alloy Steel HB225~325	Prehardened Steel HRc30~50	Hardened Steel ~HRc55	Cast Iron ~FCD500	Aluminum	Stainless Steel	Ti-Alloy	Ni-Alloy	SKD61 ~HRc55	SKD11 HRc55~
○	◎	◎	○	○

Tolerance

D		Shank Dia.
D6 ~ 20	0 ~ -0.02	H5
