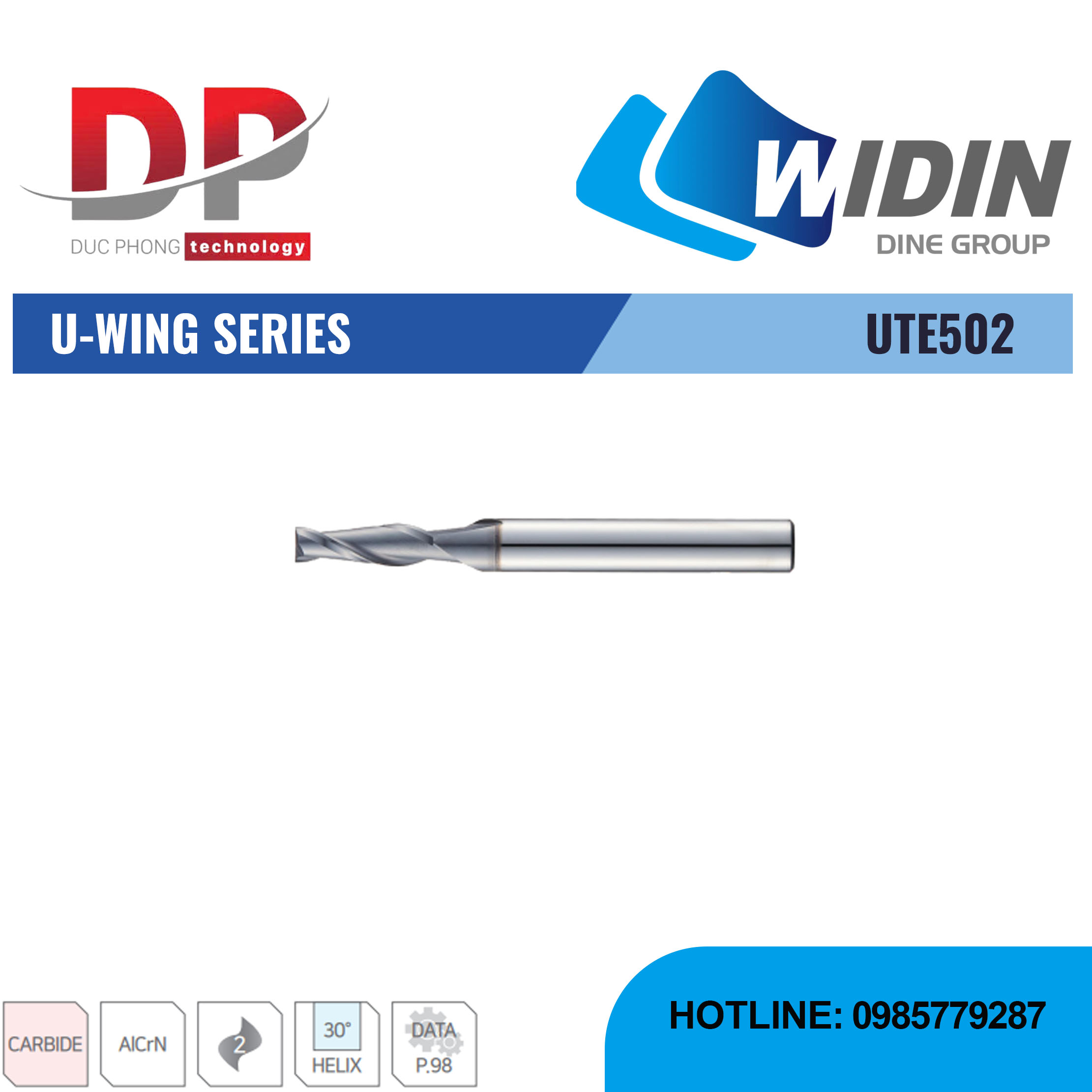

Dao phay ngón U-WING Series UTE502 - WIDIN (Dành cho thép có độ cứng trung bình từ 30-50 HRc)

Mô tả sản phẩm dao phay ngón U-WING Series UTE502

Dao phay ngón U-WING Series UTE502 - WIDIN là loại dao phay ngón vuông côn, được thiết kế chyên dụng gia công thép có độ cứng trung bình và thép khuôn với độ cứng từ 30-50 HRc.

Đặc điểm nổi bật

• Dao phay ngón U-WING Series UTE502 có 2 lưỡi cắt.
• Điểm đặc biệt của UTE502 là thiết kế côn, phần lưỡi cắt thuôn nhỏ dần từ chuôi dao đến mũi dao, giúp nó dễ dàng tiếp cận các góc hẹp và các chi tiết ribs trên khuôn mẫu mà dao phay ngón thẳng thông thường không thể làm được.
• Dao phay ngón UTE502 có góc xoắn 30°, giúp việc thoát phoi hiệu quả và đảm bảo chất lượng bề mặt gia công.

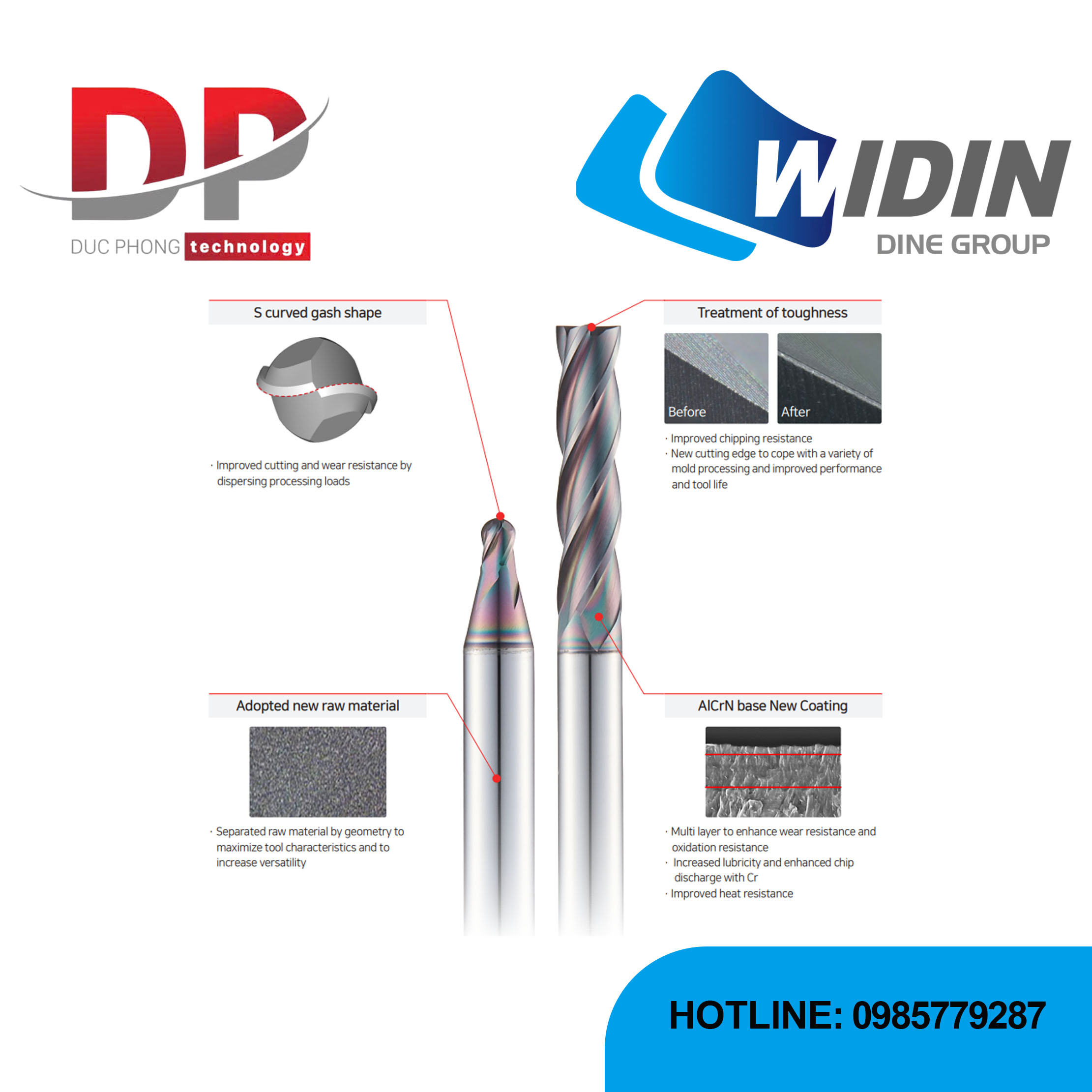

• Dao được làm từ hợp kim cứng (Carbide) và có lớp phủ AlCrN tiên tiến, lớp phủ này giúp tăng cường khả năng chống mài mòn, chống oxy hóa, đồng thời cải thiện độ bôi trơn và khả năng chịu nhiệt.
• Chuôi dao có dung sai h5 (D1~12 có dung sai 0 ~ -0.03), đảm bảo độ chính xác cao khi gá lắp.
• Với thiết kế côn độc đáo, UTE502 là công cụ lý tưởng để gia công các khuôn mẫu phức tạp và các chi tiết có gân, mang lại độ chính xác cao và chất lượng bề mặt vượt trội.

Thông số

EDP No.	D (mm)	θ (mm)	L1 (mm)	L2 (mm)	D2 (mm)	Z
UTE502003005	0.3	0.5	1.2	40	4	2
UTE50200301	0.3	1	1.2	40	4	2
UTE502003015	0.3	1.5	1.2	40	4	2
UTE50200302	0.3	2	1.2	40	4	2
UTE50200303	0.3	3	1.5	40	4	2
UTE50200305	0.3	5	1.5	40	4	2
UTE50200307	0.3	7	1.5	40	4	2
UTE50200310	0.3	10	1.5	40	4	2
UTE502004005	0.4	0.5	1.6	40	4	2
UTE50200401	0.4	1	1.6	40	4	2
UTE502004015	0.4	1.5	1.6	40	4	2
UTE50200402	0.4	2	1.6	40	4	2
UTE50200403	0.4	3	1.6	40	4	2
UTE50200405	0.4	5	2	40	4	2
UTE50200407	0.4	7	2	40	4	2
UTE50200410	0.4	10	2	40	4	2
UTE502005005	0.5	0.5	2	45	4	2
UTE50200501	0.5	1	2	45	4	2
UTE502005015	0.5	1.5	2	45	4	2
UTE50200502	0.5	2	2	45	4	2
UTE50200503	0.5	3	2	45	4	2
UTE50200505	0.5	5	2.5	45	4	2
UTE50200507	0.5	7	2.5	45	4	2
UTE50200510	0.5	10	2.5	45	4	2
UTE502006005	0.6	0.5	2.4	45	4	2
UTE50200601	0.6	1	2.4	45	4	2
UTE502006015	0.6	1.5	2.4	45	4	2
UTE50200602	0.6	2	2.4	45	4	2
UTE50200603	0.6	3	2.4	45	4	2
UTE50200605	0.6	5	3	45	4	2
UTE50200607	0.6	7	3	45	4	2
UTE50200610	0.6	10	3	45	4	2
UTE502007005	0.7	0.5	2.8	45	4	2
UTE50200701	0.7	1	2.8	45	4	2
UTE502007015	0.7	1.5	2.8	45	4	2
UTE50200702	0.7	2	2.8	45	4	2
UTE50200703	0.7	3	2.8	45	4	2
UTE50200705	0.7	5	3.5	45	4	2
UTE50200707	0.7	7	3.5	45	4	2
UTE50200710	0.7	10	3.5	45	4	2
UTE502008005	0.8	0.5	3.2	45	4	2
UTE50200801	0.8	1	3.2	45	4	2
UTE502008015	0.8	1.5	3.2	45	4	2
UTE50200802	0.8	2	3.2	45	4	2
UTE50200803	0.8	3	3.2	45	4	2
UTE50200805	0.8	5	4	45	4	2
UTE50200807	0.8	7	4	45	4	2
UTE50200810	0.8	10	4	45	4	2
UTE502010005	1	0.5	4	50	4	2
UTE50201001	1	1	4	50	4	2
UTE502010015	1	1.5	4	50	4	2
UTE50201002	1	2	6	50	4	2
UTE50201003	1	3	6	50	4	2
UTE50201005	1	5	8	50	4	2
UTE50201007	1	7	8	50	4	2
UTE50201010	1	10	8	50	4	2
UTE502015005	1.5	0.5	6	50	4	2
UTE50201501	1.5	1	6	50	4	2
UTE502015015	1.5	1.5	6	50	4	2
UTE50201502	1.5	2	8	50	4	2
UTE50201503	1.5	3	8	50	4	2
UTE50201505	1.5	5	10	50	4	2

2 FLUTES TAPERED SQUARE ENDMILL

EDP No.	D	θ	L1	L2	D2	Z
UTE50201507	1.5	7	10	50	4	2
UTE50201510	1.5	10	10	50	6	2
UTE502020005	2	0.5	8	50	4	2
UTE50202001	2	1	8	50	4	2
UTE502020015	2	1.5	8	50	4	2
UTE50202002	2	2	10	50	4	2
UTE50202003	2	3	10	50	4	2
UTE50202005	2	5	12	50	6	2
UTE50202007	2	7	12	50	6	2
UTE50202010	2	10	12	50	8	2
UTE502025005	2.5	0.5	10	50	6	2
UTE50202501	2.5	1	10	50	6	2
UTE502025015	2.5	1.5	10	50	6	2
UTE50202502	2.5	2	12	50	6	2
UTE50202503	2.5	3	12	50	6	2
UTE50202505	2.5	5	14	50	6	2
UTE50202507	2.5	7	14	50	6	2
UTE50202510	2.5	10	14	50	8	2
UTE502030005	3	0.5	12	50	6	2
UTE50203001	3	1	12	50	6	2
UTE502030015	3	1.5	12	50	6	2
UTE50203002	3	2	14	50	6	2
UTE50203003	3	3	14	50	6	2
UTE50203005	3	5	16	50	6	2
UTE50203007	3	7	16	50	8	2
UTE50203010	3	10	16	50	10	2
UTE502040005	4	0.5	16	60	6	2
UTE50204001	4	1	16	60	6	2
UTE502040015	4	1.5	16	60	6	2
UTE50204002	4	2	16	60	6	2
UTE50204003	4	3	19	60	6	2
UTE50204005	4	5	22	65	8	2
UTE50204007	4	7	16	65	8	2
UTE50204010	4	10	17	65	10	2
UTE502060005	6	0.5	20	65	8	2
UTE50206001	6	1	20	65	8	2
UTE502060015	6	1.5	20	65	8	2
UTE50206002	6	2	20	65	8	2
UTE50206003	6	3	19	65	8	2
UTE50206005	6	5	22	75	10	2
UTE50206007	6	7	24	75	12	2
UTE50206010	6	10	17	75	12	2
UTE502070005	7	0.5	28	70	8	2
UTE50207001	7	1	28	70	8	2
UTE502070015	7	1.5	28	70	10	2
UTE50207002	7	2	28	80	10	2
UTE50207003	7	3	28	80	10	2
UTE50207005	7	5	28	80	12	2
UTE502080005	8	0.5	35	90	10	2
UTE50208001	8	1	35	90	10	2
UTE502080015	8	1.5	35	90	10	2
UTE50208002	8	2	28	90	10	2
UTE50208003	8	3	38	90	12	2
UTE50208005	8	5	45	100	16	2
UTE50208007	8	7	32	90	16	2
UTE50208010	8	10	34	100	20	2
UTE50208010S25	8	10	48	150	25	2
UTE502100005	10	0.5	40	90	12	2
UTE50210001	10	1	40	90	12	2
UTE502100015	10	1.5	38	90	12	2
UTE50210002	10	2	40	75	16	2
UTE50210003	10	3	40	100	16	2
UTE50210005	10	5	34	100	16	2
UTE50210007	10	7	40	90	20	2
UTE50210010	10	10	42	100	25	2

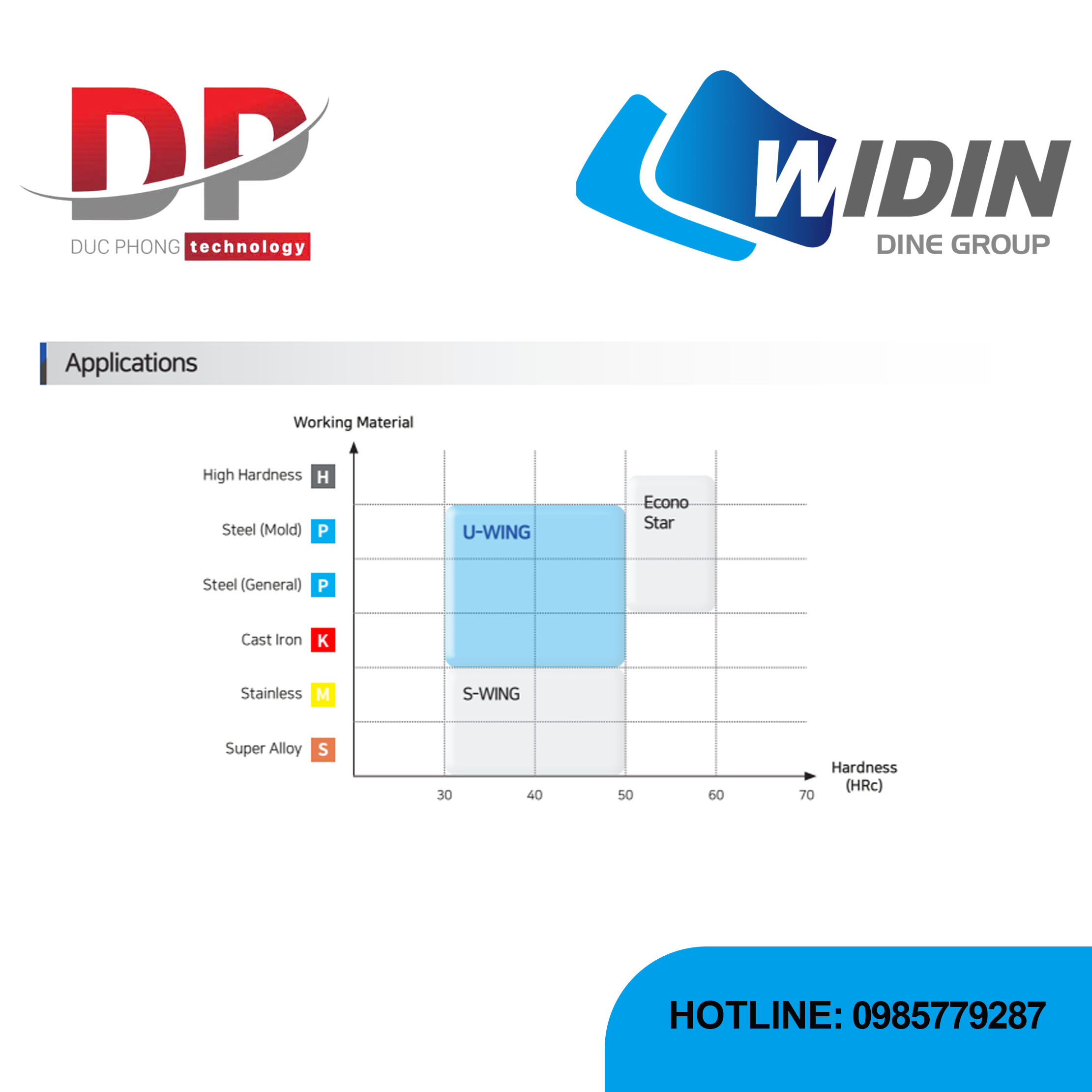

Applicable working materia

Carbon Steel ~HB225	Alloy Steel HB225~325	Prehardened Steel HRc30~50	Hardened Steel ~HRc55	Cast Iron ~FCD500	Aluminum	Stainless Steel	Ti-Alloy	Ni-Alloy	SKD61 ~HRc55	SKD11 HRc55~
○	◎	◎	○	○

Tolerance

D		Shank Dia.
D1 ~ 12	0 ~ -0.03	H5
