Mô tả sản phẩm dao phay ngón U-WING Series UTE504

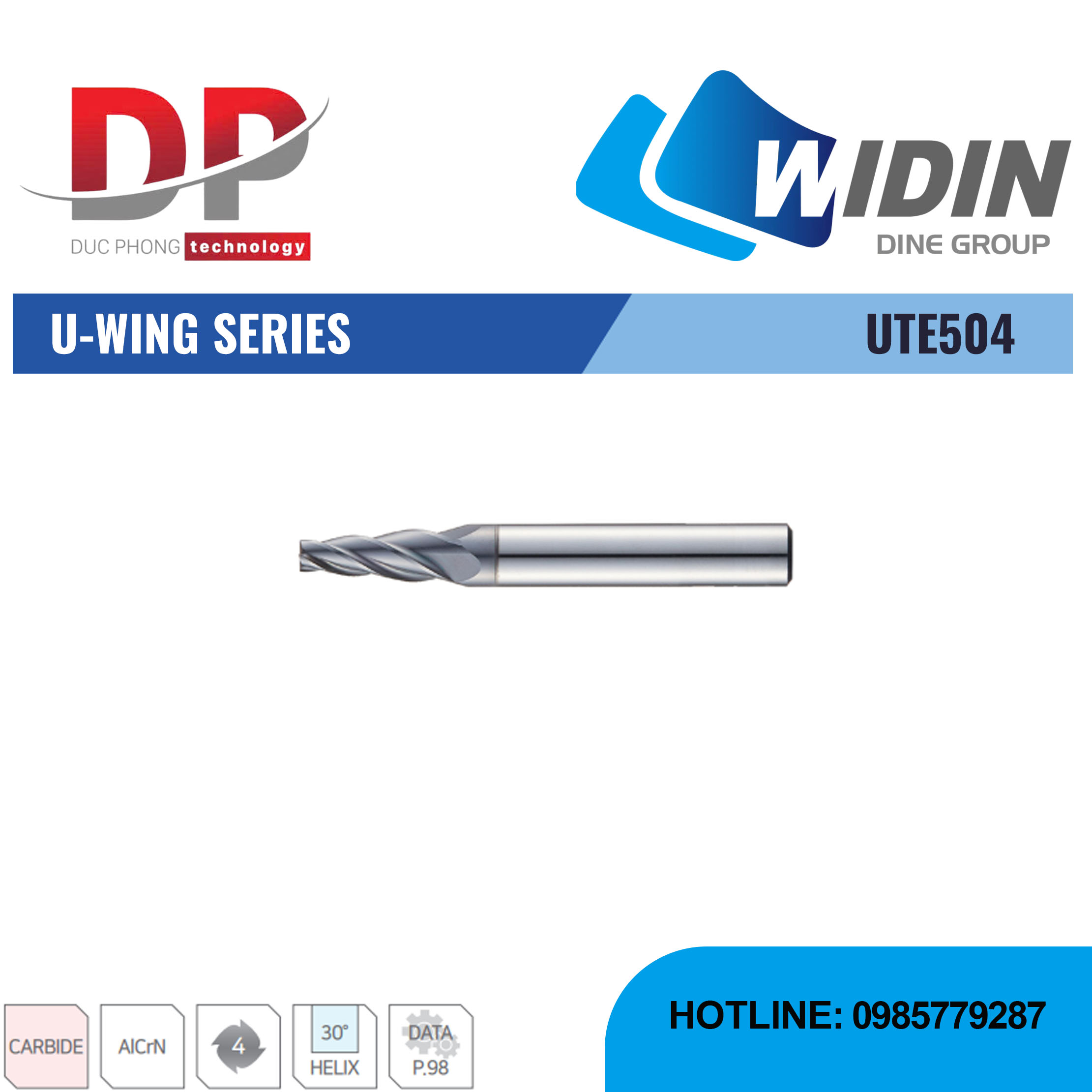

Dao phay ngón U-WING Series UTE504 - WIDIN là loại dao phay ngón vuông côn, được thiết kế chyên dụng gia công thép có độ cứng trung bình và thép khuôn với độ cứng từ 30-50 HRc.
Đặc điểm nổi bật
- Dao phay ngón U-WING Series UTE504 có 4 lưỡi cắt, giúp tăng tốc độ tiến dao và nâng cao hiệu suất gia công, đặc biệt trong các ứng dụng phay thô.
- Điểm đặc biệt của UTE504 là thiết kế côn, phần lưỡi cắt thuôn nhỏ dần từ chuôi dao đến mũi dao, giúp nó dễ dàng tiếp cận các góc hẹp và các chi tiết ribs trên khuôn mẫu mà dao phay ngón thẳng thông thường không thể làm được.
- Dao phay ngón UTE504 có góc xoắn 30°, giúp việc thoát phoi hiệu quả và đảm bảo chất lượng bề mặt gia công.

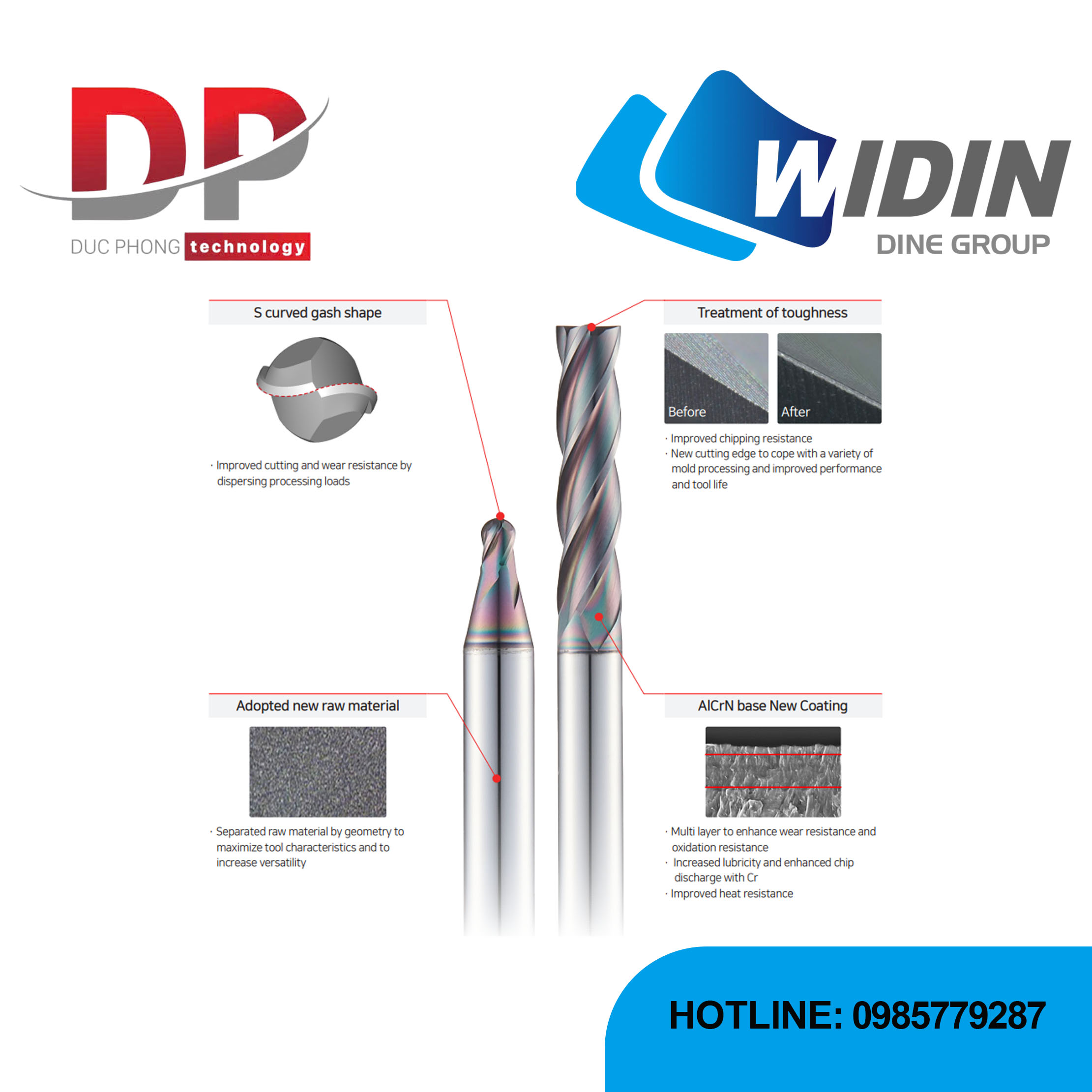

- Dao được làm từ hợp kim cứng (Carbide) và có lớp phủ AlCrN tiên tiến, lớp phủ này giúp tăng cường khả năng chống mài mòn, chống oxy hóa, đồng thời cải thiện độ bôi trơn và khả năng chịu nhiệt.
- Chuôi dao có dung sai h5 ( D0.8~10 có dung sai 0 ~ -0.08), đảm bảo độ chính xác cao khi gá lắp.
- Với thiết kế côn độc đáo, UTE504 là công cụ lý tưởng để gia công các khuôn mẫu phức tạp và các chi tiết có gân, mang lại độ chính xác cao và chất lượng bề mặt vượt trội.
Thông số

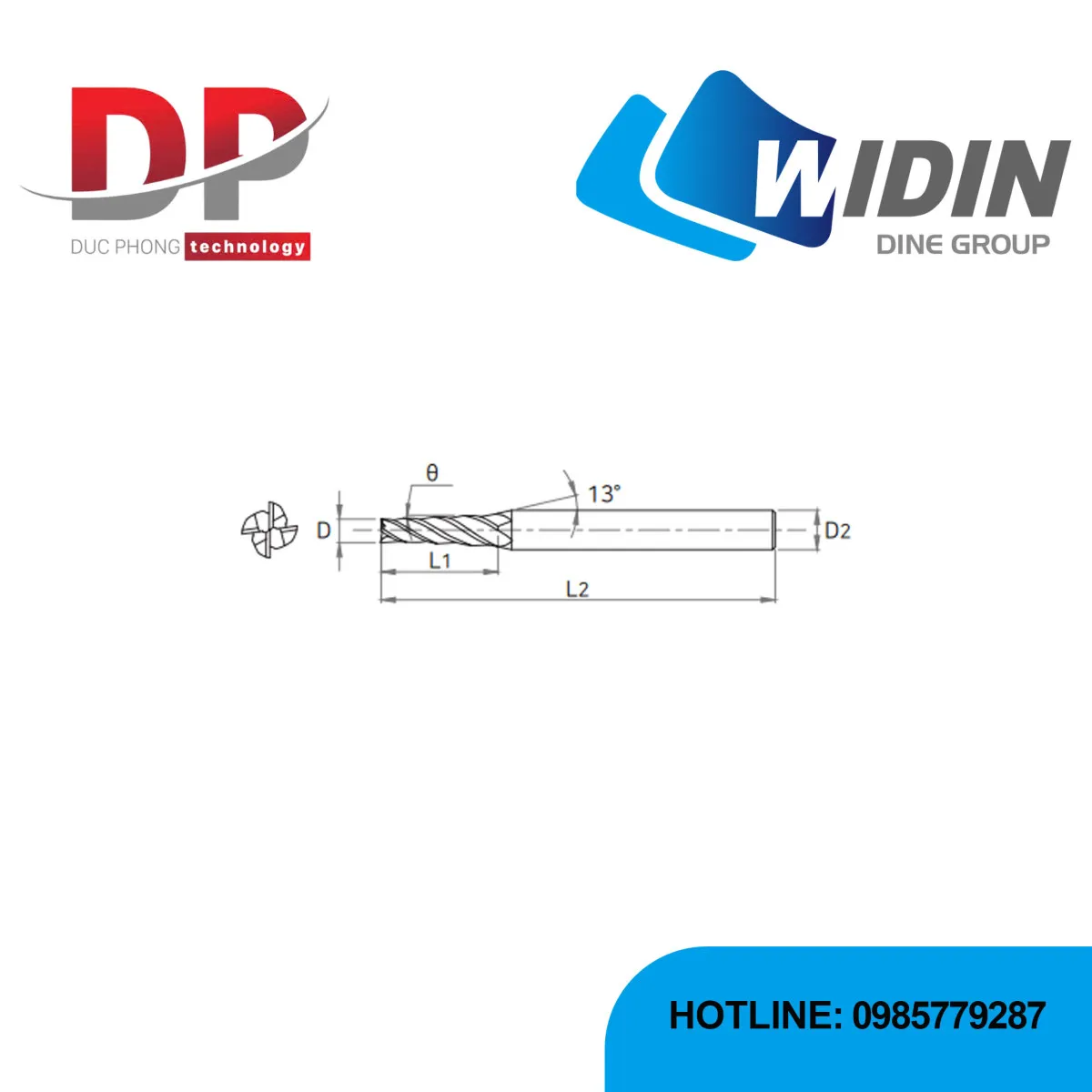

| EDP No. | D (mm) | θ (°) | L1 (mm) | L2 (mm) | D2 (mm) |
|---|---|---|---|---|---|
| UTE50400800504 | 0.8 | 0.5 | 4 | 45 | 4 |
| UTE50400800506 | 0.8 | 0.5 | 6 | 45 | 4 |
| UTE50400800508 | 0.8 | 0.5 | 8 | 45 | 4 |
| UTE50400800510 | 0.8 | 0.5 | 10 | 45 | 4 |
| UTE50400800512 | 0.8 | 0.5 | 12 | 45 | 4 |
| UTE50400801004 | 0.8 | 1.0 | 4 | 45 | 4 |
| UTE50400801006 | 0.8 | 1.0 | 6 | 45 | 4 |
| UTE50400801008 | 0.8 | 1.0 | 8 | 45 | 4 |
| UTE50400801010 | 0.8 | 1.0 | 10 | 45 | 4 |
| UTE50400801012 | 0.8 | 1.0 | 12 | 45 | 4 |
| UTE50400801504 | 0.8 | 1.5 | 4 | 45 | 4 |
| UTE50400801506 | 0.8 | 1.5 | 6 | 45 | 4 |
| UTE50400801508 | 0.8 | 1.5 | 8 | 45 | 4 |
| UTE50400801510 | 0.8 | 1.5 | 10 | 45 | 4 |
| UTE50400801512 | 0.8 | 1.5 | 12 | 45 | 4 |
| UTE50400802004 | 0.8 | 2.0 | 4 | 45 | 4 |
| UTE50400802006 | 0.8 | 2.0 | 6 | 45 | 4 |
| UTE50400802008 | 0.8 | 2.0 | 8 | 45 | 4 |
| UTE50400802010 | 0.8 | 2.0 | 10 | 45 | 4 |
| UTE50400802012 | 0.8 | 2.0 | 12 | 45 | 4 |
| UTE50401000504 | 1.0 | 0.5 | 4 | 50 | 4 |
| UTE50401000506 | 1.0 | 0.5 | 6 | 50 | 4 |
| UTE50401000508 | 1.0 | 0.5 | 8 | 50 | 4 |
| UTE50401000510 | 1.0 | 0.5 | 10 | 50 | 4 |
| UTE50401000512 | 1.0 | 0.5 | 12 | 50 | 4 |
| UTE50401000516 | 1.0 | 0.5 | 16 | 50 | 4 |
| UTE50401001004 | 1.0 | 1.0 | 4 | 50 | 4 |
| UTE50401001006 | 1.0 | 1.0 | 6 | 50 | 4 |
| UTE50401001008 | 1.0 | 1.0 | 8 | 50 | 4 |
| UTE50401001010 | 1.0 | 1.0 | 10 | 50 | 4 |
| UTE50401001012 | 1.0 | 1.0 | 12 | 50 | 4 |
| UTE50401001016 | 1.0 | 1.0 | 16 | 50 | 4 |
| UTE50401001504 | 1.0 | 1.5 | 4 | 50 | 4 |
| UTE50401001506 | 1.0 | 1.5 | 6 | 50 | 4 |
| UTE50401001508 | 1.0 | 1.5 | 8 | 50 | 4 |
| UTE50401001510 | 1.0 | 1.5 | 10 | 50 | 4 |
| UTE50401001512 | 1.0 | 1.5 | 12 | 50 | 4 |
| UTE50401001516 | 1.0 | 1.5 | 16 | 50 | 4 |
| UTE50401002004 | 1.0 | 2.0 | 4 | 50 | 4 |
| UTE50401002006 | 1.0 | 2.0 | 6 | 50 | 4 |
| UTE50401002008 | 1.0 | 2.0 | 8 | 50 | 4 |
| UTE50401002010 | 1.0 | 2.0 | 10 | 50 | 4 |
| UTE50401002012 | 1.0 | 2.0 | 12 | 50 | 4 |
| UTE50401002016 | 1.0 | 2.0 | 16 | 50 | 4 |
| UTE50401003004 | 1.0 | 3.0 | 4 | 50 | 4 |
| UTE50401003006 | 1.0 | 3.0 | 6 | 50 | 4 |
| UTE50401003008 | 1.0 | 3.0 | 8 | 50 | 4 |
| UTE50401003010 | 1.0 | 3.0 | 10 | 50 | 4 |
| UTE50401003012 | 1.0 | 3.0 | 12 | 50 | 4 |
| UTE50401003016 | 1.0 | 3.0 | 16 | 50 | 4 |
| UTE50401200506 | 1.2 | 0.5 | 6 | 50 | 4 |
| UTE50401200508 | 1.2 | 0.5 | 8 | 50 | 4 |
| UTE50401200510 | 1.2 | 0.5 | 10 | 50 | 4 |
| UTE50401200512 | 1.2 | 0.5 | 12 | 50 | 4 |
| UTE50401200516 | 1.2 | 0.5 | 16 | 50 | 4 |
| UTE50401201006 | 1.2 | 1.0 | 6 | 50 | 4 |
| UTE50401201008 | 1.2 | 1.0 | 8 | 50 | 4 |
| UTE50401201010 | 1.2 | 1.0 | 10 | 50 | 4 |
| UTE50401201012 | 1.2 | 1.0 | 12 | 50 | 4 |
| UTE50401201016 | 1.2 | 1.0 | 16 | 50 | 4 |
| UTE50401201506 | 1.2 | 1.5 | 6 | 50 | 4 |
| UTE50401201508 | 1.2 | 1.5 | 8 | 50 | 4 |
4 FLUTES TAPERED SQUARE ENDMILL
| EDP No. | D (mm) | θ (°) | L1 (mm) | L2 (mm) | D2 (mm) |
|---|---|---|---|---|---|
| UTE50401201510 | 1.2 | 1.5 | 10 | 50 | 4 |
| UTE50401201512 | 1.2 | 1.5 | 12 | 50 | 4 |
| UTE50401201516 | 1.2 | 1.5 | 16 | 50 | 4 |
| UTE50401202006 | 1.2 | 2.0 | 6 | 50 | 4 |
| UTE50401202008 | 1.2 | 2.0 | 8 | 50 | 4 |
| UTE50401202010 | 1.2 | 2.0 | 10 | 50 | 4 |
| UTE50401202012 | 1.2 | 2.0 | 12 | 50 | 4 |
| UTE50401202016 | 1.2 | 2.0 | 16 | 50 | 4 |
| UTE50401203006 | 1.2 | 3.0 | 6 | 50 | 4 |
| UTE50401203008 | 1.2 | 3.0 | 8 | 50 | 4 |
| UTE50401203010 | 1.2 | 3.0 | 10 | 50 | 4 |
| UTE50401203012 | 1.2 | 3.0 | 12 | 50 | 4 |
| UTE50401203016 | 1.2 | 3.0 | 16 | 50 | 4 |
| UTE50401500506 | 1.5 | 0.5 | 6 | 50 | 4 |
| UTE50401500508 | 1.5 | 0.5 | 8 | 50 | 4 |
| UTE50401500510 | 1.5 | 0.5 | 10 | 50 | 4 |
| UTE50401500512 | 1.5 | 0.5 | 12 | 50 | 4 |
| UTE50401500516 | 1.5 | 0.5 | 16 | 50 | 4 |
| UTE50401500520 | 1.5 | 0.5 | 20 | 60 | 4 |
| UTE50401501006 | 1.5 | 1.0 | 6 | 50 | 4 |
| UTE50401501008 | 1.5 | 1.0 | 8 | 50 | 4 |
| UTE50401501010 | 1.5 | 1.0 | 10 | 50 | 4 |
| UTE50401501012 | 1.5 | 1.0 | 12 | 50 | 4 |
| UTE50401501016 | 1.5 | 1.0 | 16 | 50 | 4 |
| UTE50401501020 | 1.5 | 1.0 | 20 | 60 | 4 |
| UTE50401501506 | 1.5 | 1.5 | 6 | 50 | 4 |
| UTE50401501508 | 1.5 | 1.5 | 8 | 50 | 4 |
| UTE50401501510 | 1.5 | 1.5 | 10 | 50 | 4 |
| UTE50401501512 | 1.5 | 1.5 | 12 | 50 | 4 |
| UTE50401501516 | 1.5 | 1.5 | 16 | 50 | 4 |
| UTE50401501520 | 1.5 | 1.5 | 20 | 60 | 4 |
| UTE50401502006 | 1.5 | 2.0 | 6 | 50 | 4 |
| UTE50401502008 | 1.5 | 2.0 | 8 | 50 | 4 |
| UTE50401502010 | 1.5 | 2.0 | 10 | 50 | 4 |
| UTE50401502012 | 1.5 | 2.0 | 12 | 50 | 4 |
| UTE50401502016 | 1.5 | 2.0 | 16 | 50 | 4 |
| UTE50401502020 | 1.5 | 2.0 | 20 | 60 | 4 |
| UTE50401503006 | 1.5 | 3.0 | 6 | 50 | 4 |
| UTE50401503008 | 1.5 | 3.0 | 8 | 50 | 4 |
| UTE50401503010 | 1.5 | 3.0 | 10 | 50 | 4 |
| UTE50401503012 | 1.5 | 3.0 | 12 | 50 | 4 |
| UTE50401503016 | 1.5 | 3.0 | 16 | 50 | 4 |
| UTE50401503020 | 1.5 | 3.0 | 20 | 60 | 4 |
| UTE50402000508 | 2.0 | 0.5 | 8 | 50 | 4 |
| UTE50402000510 | 2.0 | 0.5 | 10 | 50 | 4 |
| UTE50402000512 | 2.0 | 0.5 | 12 | 50 | 4 |
| UTE50402000516 | 2.0 | 0.5 | 16 | 50 | 4 |
| UTE50402000520 | 2.0 | 0.5 | 20 | 60 | 4 |
| UTE50402000525 | 2.0 | 0.5 | 25 | 60 | 4 |
| UTE50402001008 | 2.0 | 1.0 | 8 | 50 | 4 |
| UTE50402001010 | 2.0 | 1.0 | 10 | 50 | 4 |
| UTE50402001012 | 2.0 | 1.0 | 12 | 50 | 4 |
| UTE50402001016 | 2.0 | 1.0 | 16 | 50 | 4 |
| UTE50402001020 | 2.0 | 1.0 | 20 | 60 | 4 |
| UTE50402001025 | 2.0 | 1.0 | 25 | 60 | 4 |
| UTE50402001508 | 2.0 | 1.5 | 8 | 50 | 4 |
| UTE50402001510 | 2.0 | 1.5 | 10 | 50 | 4 |
| UTE50402001512 | 2.0 | 1.5 | 12 | 50 | 4 |
| UTE50402001516 | 2.0 | 1.5 | 16 | 50 | 4 |
| UTE50402001520 | 2.0 | 1.5 | 20 | 60 | 4 |
| UTE50402001525 | 2.0 | 1.5 | 25 | 60 | 4 |
| UTE50402002008 | 2.0 | 2.0 | 8 | 50 | 4 |
| UTE50402002010 | 2.0 | 2.0 | 10 | 50 | 4 |
| UTE50402002012 | 2.0 | 2.0 | 12 | 50 | 4 |
| UTE50402002016 | 2.0 | 2.0 | 16 | 50 | 4 |
| UTE50402002020 | 2.0 | 2.0 | 20 | 60 | 4 |
| UTE50402002025 | 2.0 | 2.0 | 25 | 60 | 4 |
| UTE50402003008 | 2.0 | 3.0 | 8 | 50 | 4 |
| UTE50402003010 | 2.0 | 3.0 | 10 | 50 | 4 |
| UTE50402003012 | 2.0 | 3.0 | 12 | 50 | 4 |
| UTE50402003016 | 2.0 | 3.0 | 16 | 50 | 4 |
| UTE50402003020 | 2.0 | 3.0 | 20 | 60 | 6 |
| UTE50402003025 | 2.0 | 3.0 | 25 | 60 | 6 |
| UTE50402500510 | 2.5 | 0.5 | 10 | 50 | 4 |
| UTE50402500512 | 2.5 | 0.5 | 12 | 50 | 4 |
| UTE50402500516 | 2.5 | 0.5 | 16 | 50 | 4 |
| UTE50402500520 | 2.5 | 0.5 | 20 | 60 | 4 |
| UTE50402500525 | 2.5 | 0.5 | 25 | 60 | 4 |
| UTE50402500530 | 2.5 | 0.5 | 30 | 60 | 4 |
| UTE50402501010 | 2.5 | 1.0 | 10 | 50 | 4 |
| UTE50402501012 | 2.5 | 1.0 | 12 | 50 | 4 |
| UTE50402501016 | 2.5 | 1.0 | 16 | 50 | 4 |
| UTE50402501020 | 2.5 | 1.0 | 20 | 60 | 4 |
| UTE50402501025 | 2.5 | 1.0 | 25 | 60 | 4 |
| UTE50402501030 | 2.5 | 1.0 | 30 | 60 | 4 |
| UTE50402501510 | 2.5 | 1.5 | 10 | 50 | 4 |
| UTE50402501512 | 2.5 | 1.5 | 12 | 50 | 4 |
| UTE50402501516 | 2.5 | 1.5 | 16 | 50 | 4 |
| UTE50402501520 | 2.5 | 1.5 | 20 | 60 | 4 |
| UTE50402501525 | 2.5 | 1.5 | 25 | 60 | 4 |
| UTE50402501530 | 2.5 | 1.5 | 30 | 60 | 6 |
| UTE50402502010 | 2.5 | 2.0 | 10 | 50 | 4 |
| UTE50402502012 | 2.5 | 2.0 | 12 | 50 | 4 |
| UTE50402502016 | 2.5 | 2.0 | 16 | 50 | 4 |
| UTE50402502020 | 2.5 | 2.0 | 20 | 60 | 4 |
| UTE50402502025 | 2.5 | 2.0 | 25 | 60 | 6 |
| UTE50402502030 | 2.5 | 2.0 | 30 | 60 | 6 |
| UTE50402503010 | 2.5 | 3.0 | 10 | 50 | 4 |
4 FLUTES TAPERED SQUARE ENDMILL
| EDP No. | D (mm) | θ (°) | L1 (mm) | L2 (mm) | D2 (mm) |
|---|---|---|---|---|---|
| UTE50402503012 | 2.5 | 3 | 12 | 50 | 4 |
| UTE50402503016 | 2.5 | 3 | 16 | 50 | 6 |
| UTE50402503020 | 2.5 | 3 | 20 | 60 | 6 |
| UTE50402503025 | 2.5 | 3 | 25 | 60 | 6 |
| UTE50402503030 | 2.5 | 3 | 30 | 60 | 6 |
| UTE504030005 | 3 | 0.5 | 12 | 50 | 6 |
| UTE50403001 | 3 | 1 | 12 | 50 | 6 |
| UTE504030015 | 3 | 1.5 | 12 | 50 | 6 |
| UTE50403002 | 3 | 2 | 14 | 50 | 6 |
| UTE50403003 | 3 | 3 | 14 | 50 | 6 |
| UTE50403005 | 3 | 5 | 16 | 50 | 6 |
| UTE50403007 | 3 | 7 | 16 | 50 | 8 |
| UTE50403010 | 3 | 10 | 16 | 50 | 10 |
| UTE504040005 | 4 | 0.5 | 16 | 60 | 6 |
| UTE50404001 | 4 | 1 | 16 | 60 | 6 |
| UTE504040015 | 4 | 1.5 | 16 | 60 | 6 |
| UTE50404002 | 4 | 2 | 16 | 60 | 6 |
| UTE50404003 | 4 | 3 | 19 | 60 | 6 |
| UTE50404005 | 4 | 5 | 22 | 65 | 8 |
| UTE50404007 | 4 | 7 | 16 | 65 | 8 |
| UTE50404010 | 4 | 10 | 17 | 65 | 10 |
| UTE504060005 | 6 | 0.5 | 20 | 65 | 8 |
| UTE50406001 | 6 | 1 | 20 | 65 | 8 |
| UTE504060015 | 6 | 1.5 | 20 | 65 | 8 |
| UTE50406002 | 6 | 2 | 20 | 65 | 8 |
| UTE50406003 | 6 | 3 | 19 | 65 | 8 |
| UTE50406005 | 6 | 5 | 22 | 75 | 10 |
| UTE50406007 | 6 | 7 | 24 | 75 | 12 |
| UTE50406010 | 6 | 10 | 17 | 75 | 12 |
| UTE504070005 | 7 | 0.5 | 28 | 70 | 8 |
| UTE50407001 | 7 | 1 | 28 | 70 | 8 |
| UTE504070015 | 7 | 1.5 | 28 | 70 | 10 |
| UTE50407002 | 7 | 2 | 28 | 80 | 10 |
| UTE50407003 | 7 | 3 | 28 | 80 | 10 |
| UTE50407005 | 7 | 5 | 28 | 80 | 12 |
| UTE504080005 | 8 | 0.5 | 35 | 90 | 10 |
| UTE50408001 | 8 | 1 | 35 | 90 | 10 |
| UTE504080015 | 8 | 1.5 | 35 | 90 | 10 |
| UTE50408002 | 8 | 2 | 28 | 90 | 10 |
| UTE50408003 | 8 | 3 | 38 | 90 | 12 |
| UTE50408005 | 8 | 5 | 45 | 100 | 16 |
| UTE50408007 | 8 | 7 | 32 | 90 | 16 |
| UTE50408010 | 8 | 10 | 34 | 100 | 20 |
| UTE504100005 | 10 | 0.5 | 40 | 90 | 12 |
| UTE50410001 | 10 | 1 | 40 | 90 | 12 |
| UTE504100015 | 10 | 1.5 | 38 | 90 | 12 |
| UTE50410002 | 10 | 2 | 40 | 90 | 16 |
| UTE50410003 | 10 | 3 | 40 | 100 | 16 |
| UTE50410005 | 10 | 5 | 34 | 100 | 16 |
| UTE50410007 | 10 | 7 | 40 | 90 | 20 |
| UTE50410010 | 10 | 10 | 42 | 100 | 25 |

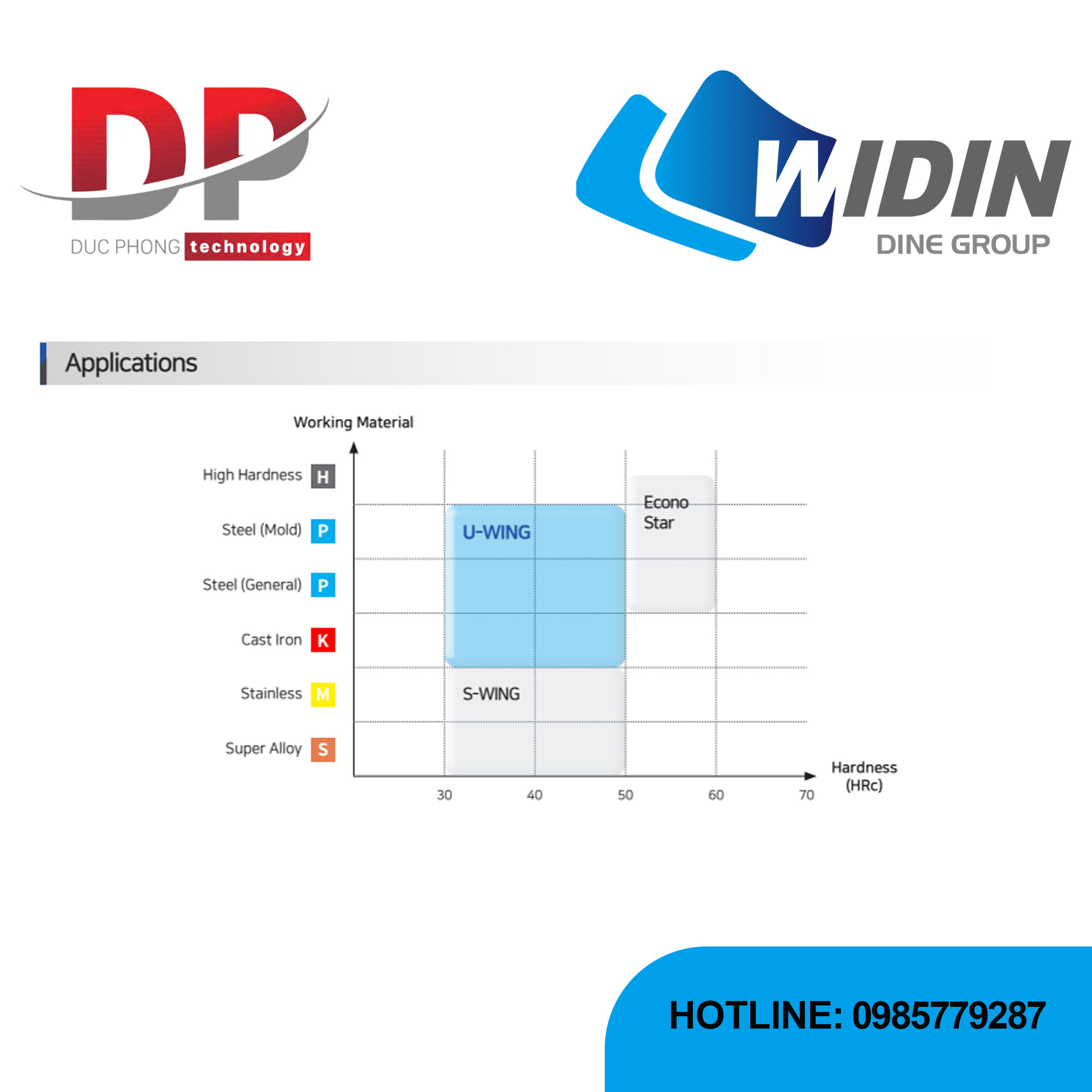

Applicable working materia
| Carbon Steel ~HB225 | Alloy Steel HB225~325 | Prehardened Steel HRc30~50 | Hardened Steel ~HRc55 | Cast Iron ~FCD500 | Aluminum | Stainless Steel | Ti-Alloy | Ni-Alloy | SKD61 ~HRc55 | SKD11 HRc55~ |
|---|---|---|---|---|---|---|---|---|---|---|
| ○ | ◎ | ◎ | ○ | ○ |
Tolerance
| D | Shank Dia. | |
| D0.8 ~ 10 | 0 ~ -0.08 | H5 |
Thông tin liên hệ đặt hàng:
THIẾT BỊ CƠ KHÍ ĐỨC PHONG
Hà Nội: Tầng 7, Căn số 32V5A, KĐT Văn Phú, phường Phú La, quận Hà Đông, TP. Hà Nội
Hotline: 0985779287 (Zalo)
website: https://ducphongstore.vn/
Mail: Info@ducphong.vn
Hỗ trợ 24/7
Chi nhánh Hồ Chí Minh: 228/55, Thống Nhất, P. 10, Q. Gò Vấp, TP. HCM
SẢN PHẨM LIÊN QUAN
Liên hệ
Thêm vào giỏ
Thêm vào so sánh
Liên hệ
Thêm vào giỏ
Thêm vào so sánh
Liên hệ
Thêm vào giỏ
Thêm vào so sánh
Liên hệ
Thêm vào giỏ
Thêm vào so sánh
SẢN PHẨM XEM THÊM
- Dao phay ngón U-WING Series UR542 - WIDIN (Dành cho thép có độ cứng trung bình từ 30-50 HRc)
- Dao phay ngón U-WING Series UR512 - WIDIN (Dành cho thép có độ cứng trung bình từ 30-50 HRc)
- Dao phay ngón U-WING Series UR502 - WIDIN (Dành cho thép có độ cứng trung bình từ 30-50 HRc)
- Dao phay ngón U-WING Series UTE502 - WIDIN (Dành cho thép có độ cứng trung bình từ 30-50 HRc)
Đánh giá Dao phay ngón U-WING Series UTE504 - WIDIN (Dành cho thép có độ cứng trung bình từ 30-50 HRc)
0/5 (0 Đánh giá)
Bạn chưa đánh giá sao cho sản phẩm này
Đánh giá ngay
