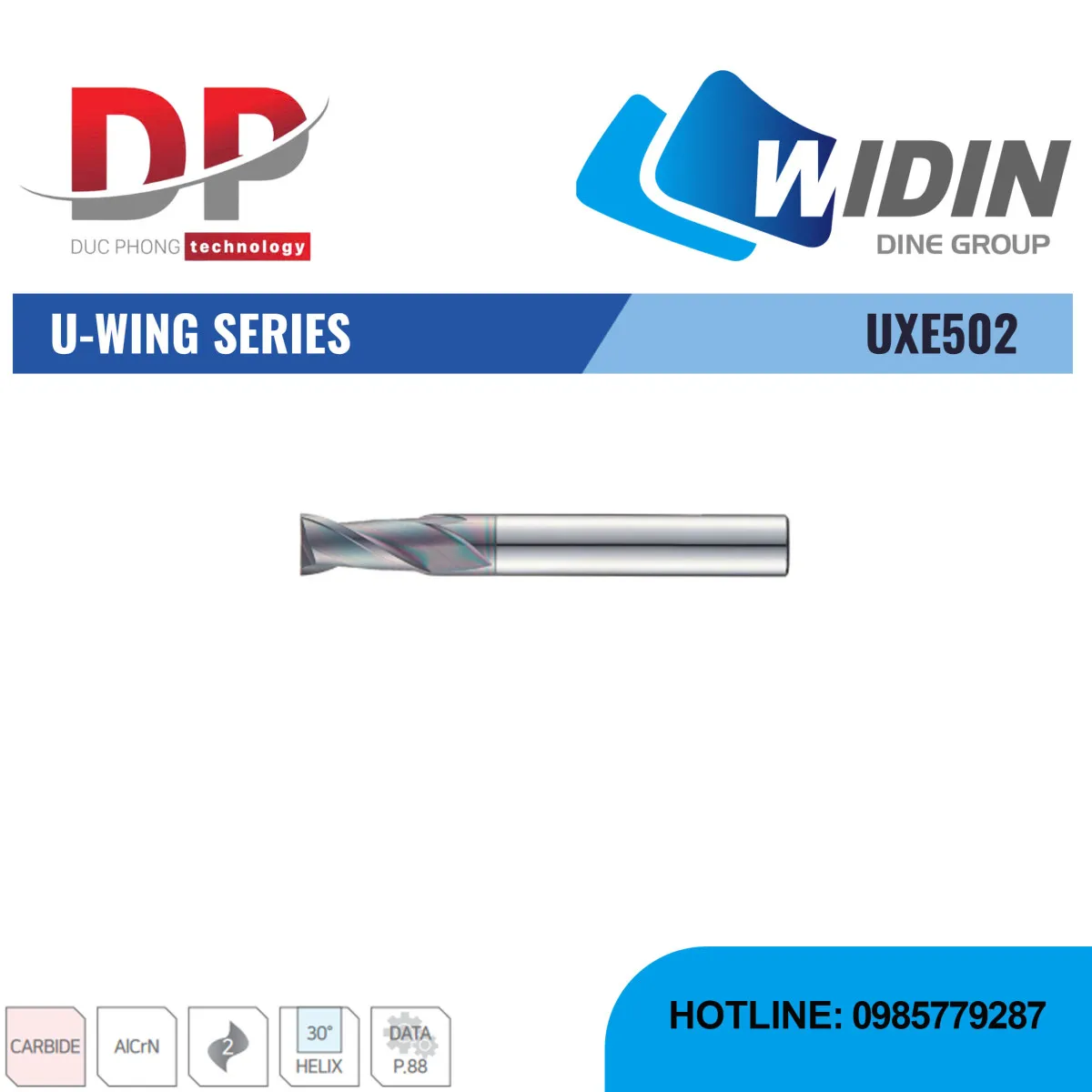

Dao phay ngón U-WING Series UXE502 - WIDIN (Dành cho thép có độ cứng trung bình từ 30-50 HRc)

Mô tả sản phẩm dao phay ngón U-WING Series UXE502

Dao phay ngón U-WING Series UXE502 - WIDIN là loại dao phay ngón vuông được thiết kế chyên dụng gia công cắt sâu, ngoài ra phù hợp gia công thép có độ cứng trung bình và thép khuôn với độ cứng từ 30-50 HRc.

Đặc điểm nổi bật

• Dao phay ngón U-WING Series UXE502 có 2 lưỡi cắt.
• UXE502 được tối ưu hóa về mặt hình học và vật liệu để chịu được tải trọng cắt lớn, thiết kế này giúp dao có độ bền cao, chống sứt mẻ tốt hơn trong các ứng dụng phay thô hoặc phay bán tinh với chiều sâu cắt lớn.
• Sảm phẩm được làm từ hợp kim cứng (Carbide) và có lớp phủ AlCrN tiên tiến. Lớp phủ này giúp tăng cường khả năng chống mài mòn, chống oxy hóa, đồng thời cải thiện độ bôi trơn và khả năng chịu nhiệt trong quá trình gia công.
• Chuôi dao có dung sai h5, đảm bảo độ chính xác cao khi gá lắp.
• Dao có góc xoắn 30°, hỗ trợ việc thoát phoi hiệu quả.

Thông số

EDP No.	D (mm)	L1 (mm)	L2 (mm)	D2 (mm)
UXE502001001	0.1	0.1	40	4
UXE502001	0.1	0.2	40	4
UXE502001003	0.1	0.3	40	4
UXE502002002	0.2	0.2	40	4
UXE502002	0.2	0.4	40	4
UXE502002006	0.2	0.6	40	4
UXE502003003	0.3	0.3	40	4
UXE502003	0.3	0.6	40	4
UXE502003009	0.3	0.9	40	4
UXE502004004	0.4	0.4	40	4
UXE502004	0.4	0.8	40	4
UXE502004012	0.4	1.2	40	4
UXE502005005	0.5	0.5	40	4
UXE502005	0.5	1	40	4
UXE502005015	0.5	1.5	40	4
UXE502006006	0.6	0.6	40	4
UXE502006	0.6	1.2	40	4
UXE502006018	0.6	1.8	40	4
UXE502007007	0.7	0.7	40	4
UXE502007	0.7	1.4	40	4
UXE502007021	0.7	2.1	40	4
UXE502008008	0.8	0.8	40	4
UXE502008	0.8	1.6	40	4
UXE502008024	0.8	2.4	40	4
UXE502009009	0.9	0.9	40	4
UXE502009	0.9	1.8	40	4
UXE502009027	0.9	2.7	40	4
UXE50201001	1	1	40	6
UXE50201002	1	2	40	6
UXE502010	1	2.5	50	6
UXE50201003	1	3	50	6
UXE50201004	1	4	50	6
UXE50201006	1	6	50	6
UXE50201202	1.2	2	40	6
UXE502012	1.2	3	50	6
UXE50201204	1.2	4	50	6
UXE50201206	1.2	6	50	6
UXE502015015	1.5	1.5	40	6
UXE50201503	1.5	3	40	6
UXE502015	1.5	4	50	6
UXE50201506	1.5	6	50	6
UXE50201508	1.5	8	50	6
UXE50201510	1.5	10	50	6
UXE50202002	2	2	40	6
UXE50202004	2	4	40	6
UXE502020	2	6	50	6
UXE50202008	2	8	50	6
UXE50202010	2	10	50	6
UXE50202012	2	12	50	6
UXE502025025	2.5	2.5	40	6
UXE50202505	2.5	5	40	6
UXE502025	2.5	7	50	6
UXE50202510	2.5	10	50	6
UXE50202512	2.5	12	50	6
UXE50203003	3	3	40	6
UXE50203006	3	6	40	6
UXE502030	3	8	50	6
UXE50203010	3	10	50	6
UXE50203012	3	12	50	6
UXE50203014	3	14	50	6
UXE50203510	3.5	10	50	6
UXE50204004	4	4	40	6

2 FLUTES SQUARE ENDMILL FOR HEAVY CUTS

EDP No.	D (mm)	L1 (mm)	L2 (mm)	D2 (mm)
UXE50204008	4	8	40	6
UXE502040	4	10	50	6
UXE50204012	4	12	50	6
UXE50204014	4	14	50	6
UXE50204016	4	16	50	6
UXE50204511	4.5	11	50	6
UXE50205005	5	5	50	6
UXE50205010	5	10	50	6
UXE502050	5	15	60	6
UXE50205020	5	20	60	6
UXE50205025	5	25	60	6
UXE50205513	5.5	13	50	6
UXE50206006	6	6	50	6
UXE50206012	6	12	50	6
UXE502060	6	15	60	6
UXE50206020	6	20	60	6
UXE50206025	6	25	60	6
UXE50206513	6.5	13	60	8
UXE50207018	7	18	60	8
UXE50208016	8	16	60	8
UXE502080	8	20	70	8
UXE50208025	8	25	70	8
UXE50208030	8	30	70	8
UXE50210022	10	22	65	10
UXE502100	10	25	75	10
UXE50210030	10	30	75	10
UXE50210035	10	35	75	10
UXE50212026	12	26	70	12
UXE502120	12	30	80	12
UXE50212035	12	35	80	12
UXE50212040	12	40	80	12
UXE502140	14	35	100	16
UXE502160	16	32	100	16
UXE50216040	16	40	100	16
UXE502180	18	45	100	20
UXE502200	20	45	100	20

Applicable working materia

Carbon Steel ~HB225	Alloy Steel HB225~325	Prehardened Steel HRc30~50	Hardened Steel ~HRc55	Cast Iron ~FCD500	Aluminum	Stainless Steel	Ti-Alloy	Ni-Alloy	SKD61 ~HRc55	SKD11 HRc55~
○	◎	◎	○	○

Tolerance

D		Shank Dia.
D0.1 ~ 7	0 ~ -0.012	H5
D8 ~ 20	0 ~ -0.015
