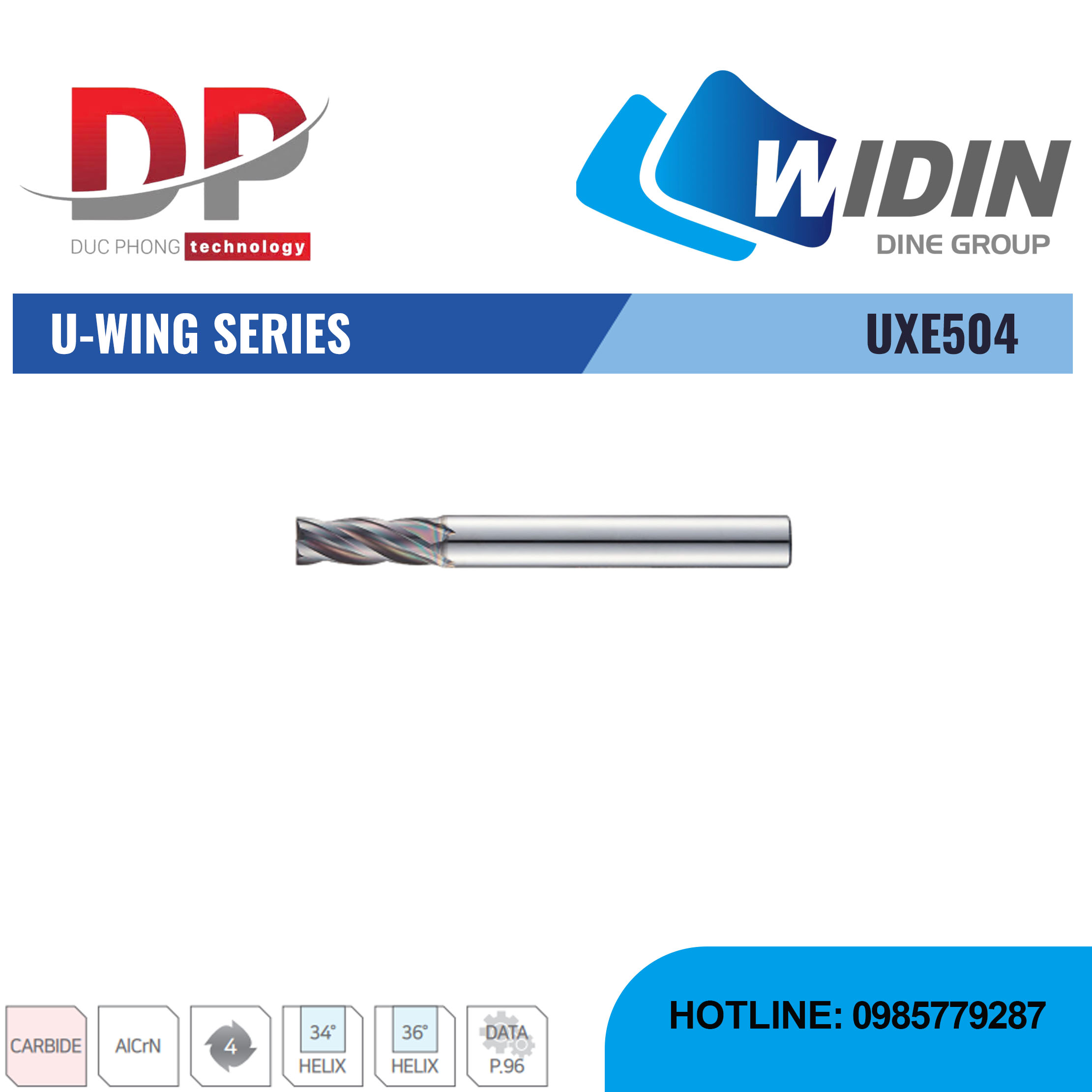

Dao phay ngón U-WING Series UXE504 - WIDIN (Dành cho thép có độ cứng trung bình từ 30-50 HRc)

Mô tả sản phẩm dao phay ngón U-WING Series UXE504

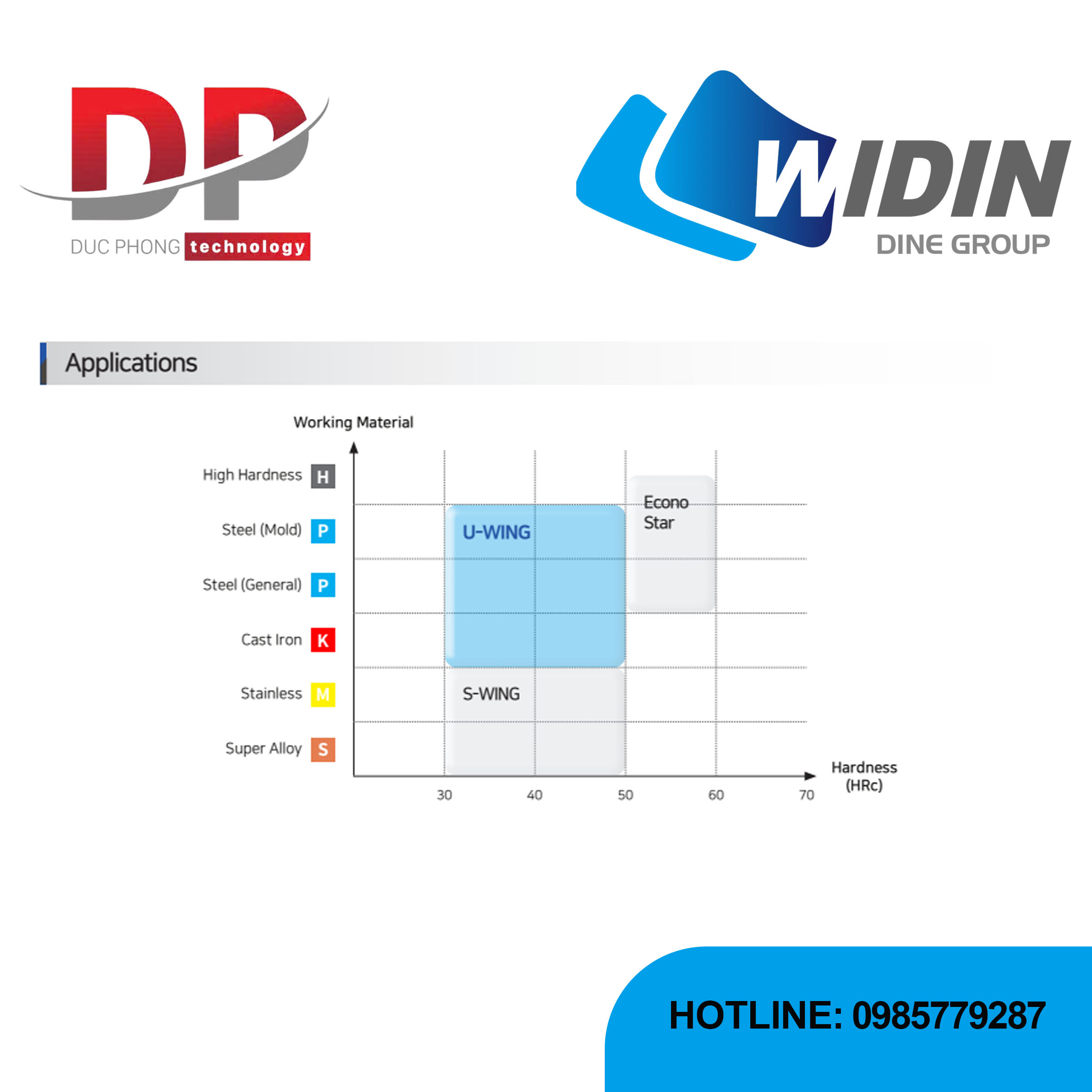

Dao phay ngón U-WING Series UXE504 - WIDIN là loại dao phay ngón vuông, được thiết kế chyên dụng để cắt sâu, gia công thép có độ cứng trung bình và thép khuôn với độ cứng từ 30-50 HRc.

Đặc điểm nổi bật

• Dao phay ngón U-WING Series UXE504 có 4 lưỡi cắt, giúp tăng tốc độ tiến dao và nâng cao hiệu suất gia công trong các ứng dụng phay thô.

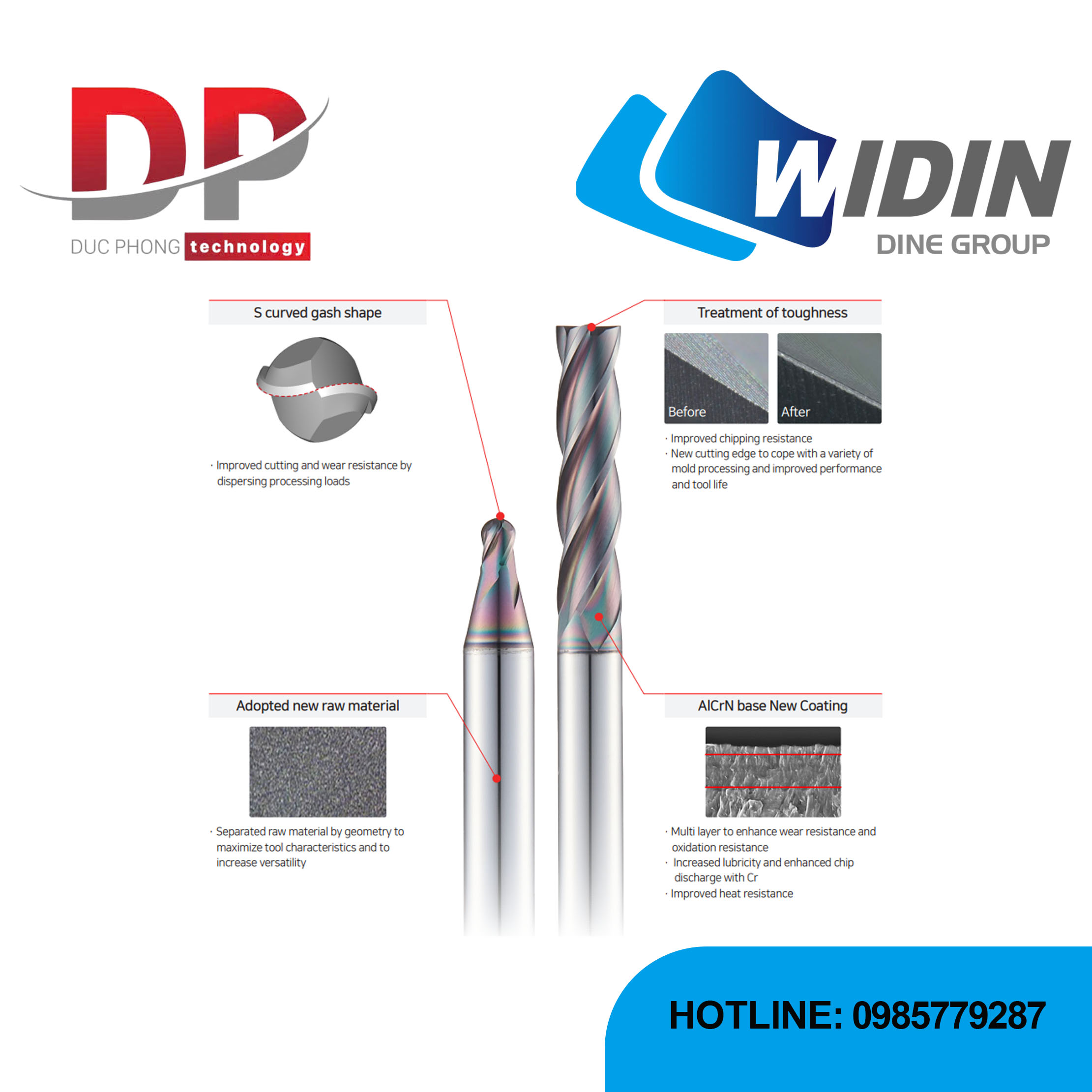

• Được làm từ hợp kim cứng (Carbide) và có lớp phủ AlCrN tiên tiến, lớp phủ này giúp tăng cường khả năng chống mài mòn, chống oxy hóa, đồng thời cải thiện độ bôi trơn và khả năng chịu nhiệt.
• Dao có các tùy chọn góc xoắn là 34° và 36°, cho phép người dùng tối ưu hóa việc thoát phoi và giảm lực cắt, phù hợp với các điều kiện gia công cụ thể.
• Chuôi dao có dung sai h5 (D1~25 có dung sai 0 ~ -0.03), đảm bảo độ chính xác cao khi gá lắp.
• Với thiết kế cho việc cắt nặng, UXE504 là lựa chọn lý tưởng cho việc phay thô hoặc phay bán tinh với chiều sâu cắt lớn trên vật liệu đã qua nhiệt luyện, mang lại hiệu suất và độ bền cao.

Thông số

EDP No.	D (mm)	L1 (mm)	L2 (mm)	D2 (mm)
UXE50401001	1	1	40	6
UXE50401002	1	2	40	6
UXE504010	1	2.5	50	6
UXE50401003	1	3	50	6
UXE50401004	1	4	50	6
UXE50401006	1	6	50	6
UXE50401202	1.2	2	40	6
UXE504012	1.2	3	50	6
UXE50401204	1.2	4	50	6
UXE50401206	1.2	6	50	6
UXE504015015	1.5	1.5	40	6
UXE50401503	1.5	3	40	6
UXE504015	1.5	4	50	6
UXE50401506	1.5	6	50	6
UXE50401508	1.5	8	50	6
UXE50401510	1.5	10	50	6
UXE50402002	2	2	40	6
UXE50402004	2	4	40	6
UXE504020	2	6	50	6
UXE50402008	2	8	50	6
UXE50402010	2	10	50	6
UXE50402012	2	12	50	6
UXE504025025	2.5	2.5	40	6
UXE50402505	2.5	5	40	6
UXE504025	2.5	7	50	6
UXE50402510	2.5	10	50	6
UXE50402512	2.5	12	50	6
UXE50403003	3	3	40	6
UXE50403006	3	6	40	6
UXE504030	3	8	50	6
UXE50403010	3	10	50	6
UXE50403012	3	12	50	6
UXE50403014	3	14	50	6
UXE50404004	4	4	40	6
UXE50404008	4	8	40	6
UXE504040	4	10	50	6
UXE50404012	4	12	50	6
UXE50404014	4	14	50	6
UXE50404016	4	16	50	6
UXE50405005	5	5	50	6
UXE50405010	5	10	50	6
UXE504050	5	15	60	6
UXE50405020	5	20	60	6
UXE50405025	5	25	60	6
UXE50406006	6	6	50	6
UXE50406012	6	12	50	6
UXE504060	6	15	60	6
UXE50406020	6	20	60	6
UXE50406025	6	25	60	6
UXE50408016	8	16	60	8
UXE504080	8	20	70	8
UXE50408025	8	25	70	8
UXE50408030	8	30	70	8
UXE50410022	10	22	65	10
UXE504100	10	25	75	10
UXE50410030	10	30	75	10
UXE50410035	10	35	75	10
UXE50412026	12	26	70	12
UXE504120	12	30	80	12
UXE50412035	12	35	80	12
UXE50412040	12	40	80	12
UXE504140	14	35	100	16
UXE50416032	16	32	100	16
UXE504160	16	40	100	16
UXE504180	18	45	100	20
UXE504200	20	45	100	20

Applicable working materia

Carbon Steel ~HB225	Alloy Steel HB225~325	Prehardened Steel HRc30~50	Hardened Steel ~HRc55	Cast Iron ~FCD500	Aluminum	Stainless Steel	Ti-Alloy	Ni-Alloy	SKD61 ~HRc55	SKD11 HRc55~
○	◎	◎	○	○

Tolerance

D		Shank Dia.
D1 ~ 25	0 ~ -0.03	H5
