Dao phay ngón U-WING Series UXR504 - WIDIN (Dành cho thép có độ cứng trung bình từ 30-50 HRc)

Mô tả sản phẩm dao phay ngón U-WING Series UXR504

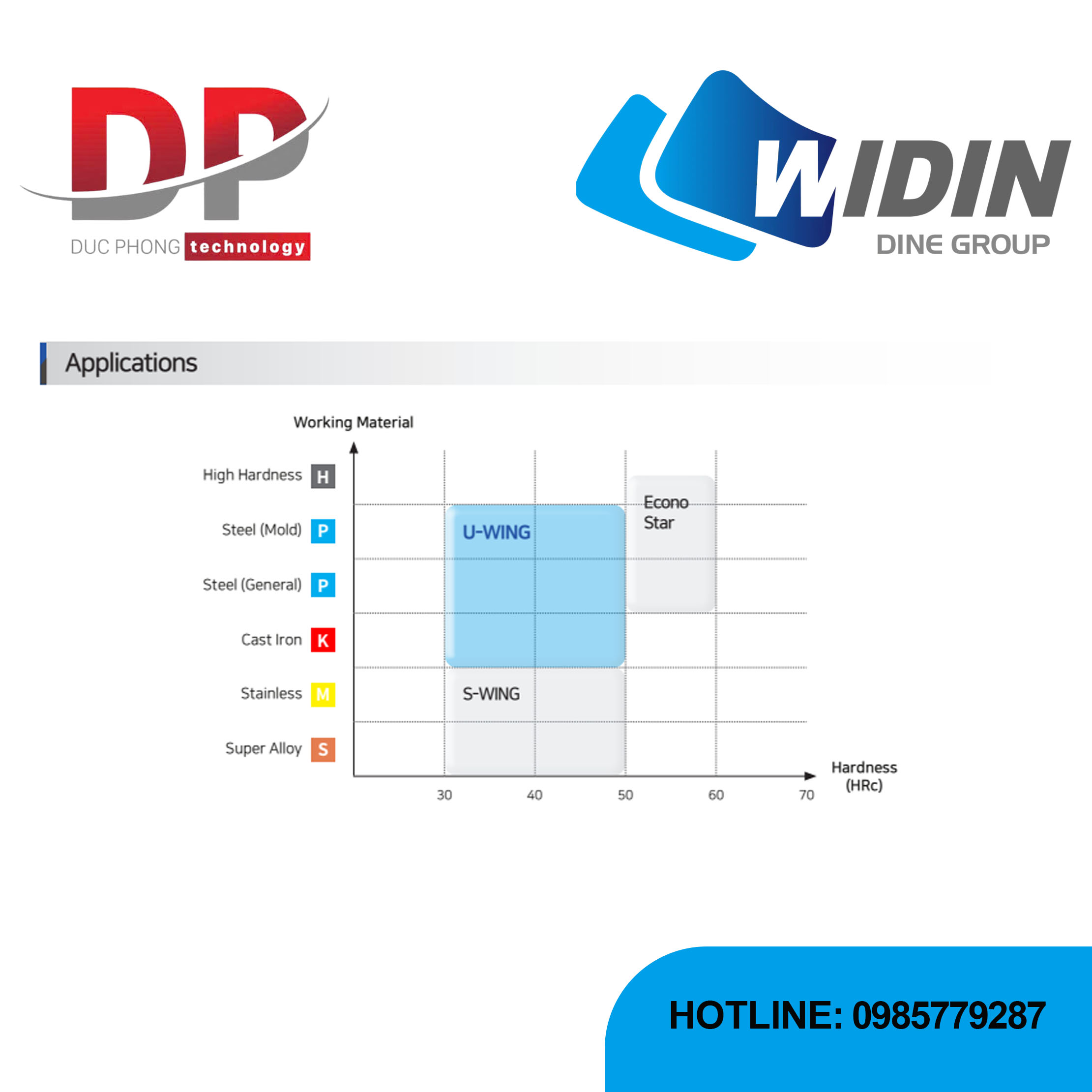

Dao phay ngón U-WING Series UXR504 - WIDIN là loại dao phay ngón có bán kính góc và góc xoắn đa dạng, được thiết kế chyên dụng gia công thép có độ cứng trung bình và thép khuôn với độ cứng từ 30-50 HRc.

Đặc điểm nổi bật

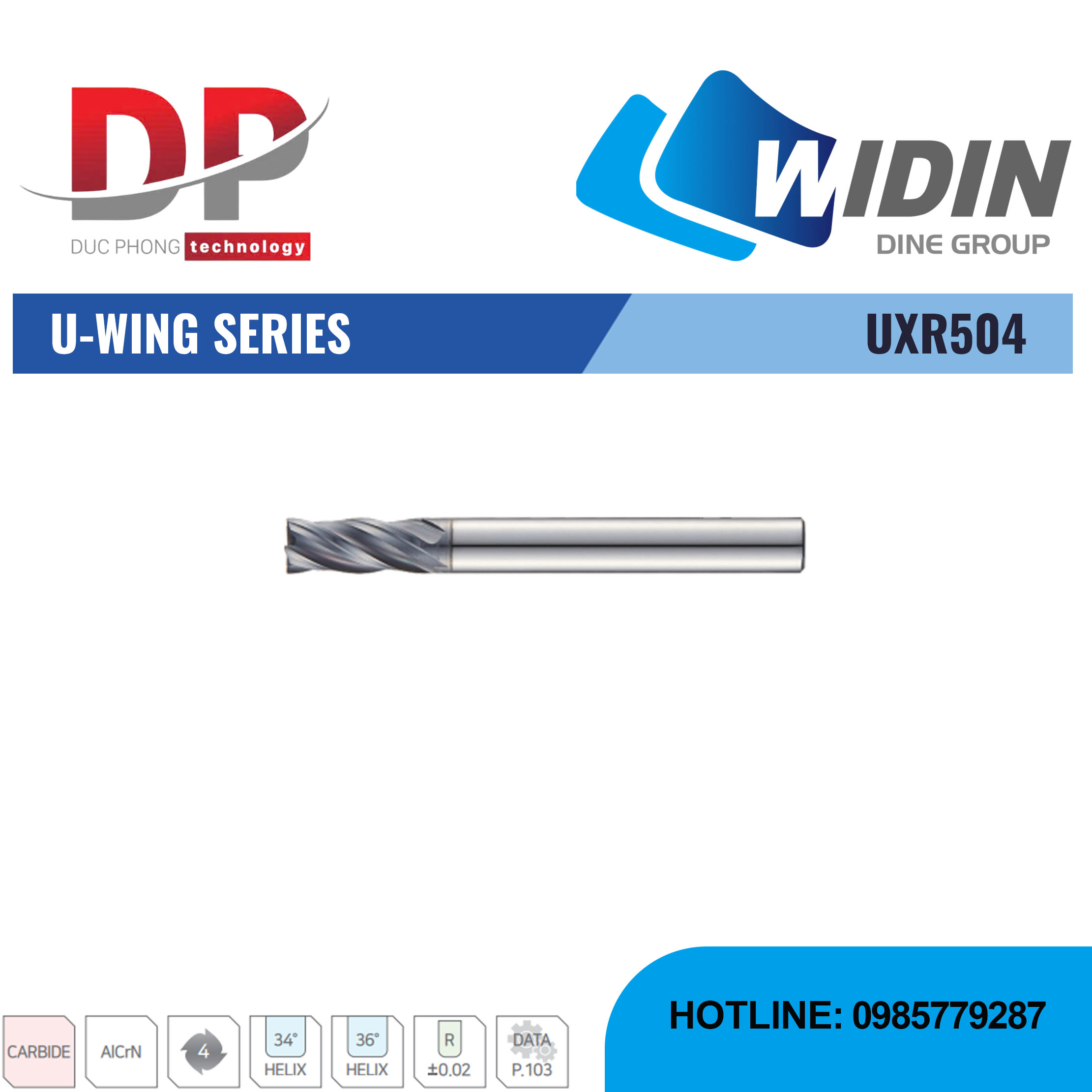

• Dao phay ngón U-WING Series UXR504 có 4 lưỡi cắt, phù hợp cho các ứng dụng phay tốc độ cao, giúp tăng năng suất và hiệu quả gia công.

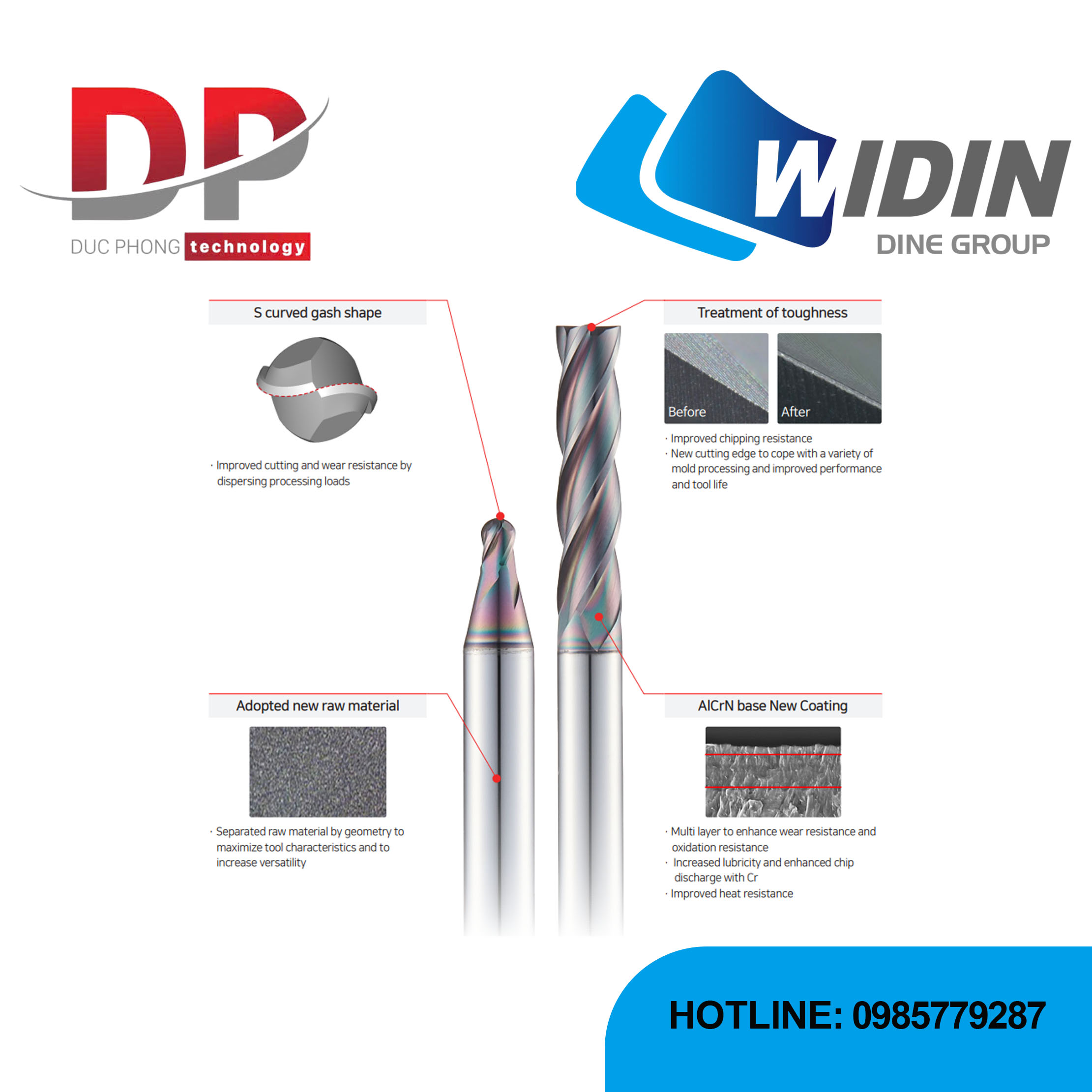

• Vật liệu và lớp phủ: Dao được làm từ hợp kim cứng (Carbide) và có lớp phủ AlCrN tiên tiến, lớp phủ này giúp tăng cường khả năng chống mài mòn, chống oxy hóa, đồng thời cải thiện độ bôi trơn và khả năng chịu nhiệt.
• Thiết kế hình học: Điểm đặc biệt của UXR504 là phần lưỡi cắt có bán kính góc, giúp giảm ứng suất tại góc, tăng độ bền của dao và cải thiện chất lượng bề mặt tại các góc.
• Góc xoắn: Dao UXR504có các tùy chọn góc xoắn đa dạng, bao gồm 34° và 36°, việc có nhiều góc xoắn giúp người dùng có thể tối ưu hóa việc thoát phoi và giảm lực cắt, phù hợp với các điều kiện gia công cụ thể và các loại vật liệu khác nhau.
• Dung sai chính xác: Chuôi dao có dung sai h5 (D1~20 có dung sai 0 ~ -0.03), đảm bảo độ chính xác cao khi gá lắp. Dung sai bán kính góc (R) là ±0.02, cho phép gia công các chi tiết có độ chính xác cao.



Thông số

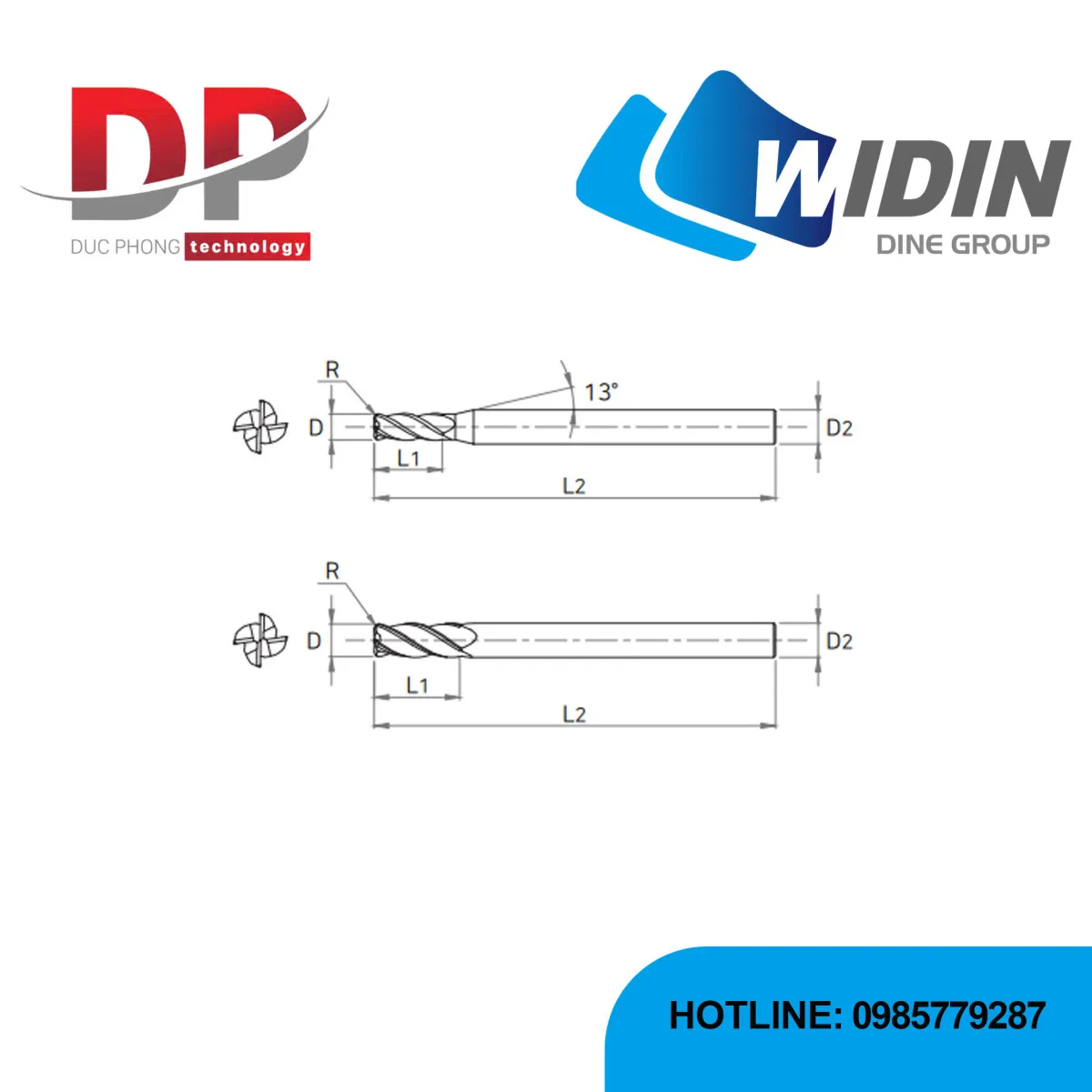

EDP No.	D	R	L1	L2	D2
UXR504010005	1	0.05	2.5	50	6
UXR50401001	1	0.1	2.5	50	6
UXR50401002	1	0.2	2.5	50	6
UXR50401003	1	0.3	2.5	50	6
UXR504012005	1.2	0.05	3	50	6
UXR50401201	1.2	0.1	3	50	6
UXR50401202	1.2	0.2	3	50	6
UXR50401203	1.2	0.3	3	50	6
UXR504015005	1.5	0.05	4	50	6
UXR50401501	1.5	0.1	4	50	6
UXR50401502	1.5	0.2	4	50	6
UXR50401503	1.5	0.3	4	50	6
UXR50401505	1.5	0.5	4	50	6
UXR50402001	2	0.1	6	50	6
UXR50402002	2	0.2	6	50	6
UXR50402003	2	0.3	6	50	6
UXR50402005	2	0.5	6	50	6
UXR50402501	2.5	0.1	7	60	6
UXR50402502	2.5	0.2	7	60	6
UXR50402503	2.5	0.3	7	60	6
UXR50402505	2.5	0.5	7	60	6
UXR50403001	3	0.1	8	60	6
UXR50403002	3	0.2	8	60	6
UXR50403003	3	0.3	8	60	6
UXR50403005	3	0.5	8	60	6
UXR50403010	3	1	8	60	6
UXR50403501	3.5	0.1	10	70	6
UXR50403502	3.5	0.2	10	70	6
UXR50403503	3.5	0.3	10	70	6
UXR50403505	3.5	0.5	10	70	6
UXR50404001	4	0.1	10	70	6
UXR50404001100S4	4	0.1	10	100	4
UXR50404001S4	4	0.1	10	70	4
UXR50404002	4	0.2	10	70	6
UXR50404002100S4	4	0.2	10	100	4
UXR50404002S4	4	0.2	10	70	4
UXR50404003	4	0.3	10	70	6
UXR50404003100S4	4	0.3	10	100	4
UXR50404003S4	4	0.3	10	70	4
UXR50404005	4	0.5	10	70	6
UXR50404005100S4	4	0.5	10	100	4
UXR50404005S4	4	0.5	10	70	4
UXR50404010	4	1	10	70	6
UXR50404010100S4	4	1	10	100	4
UXR50404010S4	4	1	10	70	4
UXR50404501	4.5	0.1	11	80	6
UXR50404502	4.5	0.2	11	80	6
UXR50404503	4.5	0.3	11	80	6
UXR50404505	4.5	0.5	11	80	6
UXR50405001	5	0.1	13	90	6
UXR50405002	5	0.2	13	90	6
UXR50405003	5	0.3	13	90	6
UXR50405005	5	0.5	13	90	6
UXR50405010	5	1	13	90	6
UXR50405501	5.5	0.1	13	90	6
UXR50405502	5.5	0.2	13	90	6
UXR50405503	5.5	0.3	13	90	6
UXR50405505	5.5	0.5	13	90	6
UXR50405510	5.5	1	13	90	6
UXR50406001	6	0.1	15	90	6
UXR50406001060	6	0.1	15	60	6
UXR50406002	6	0.2	15	90	6

4 FLUTES MULTI HELIX RADIUS ENDMILL

EDP No.	D	R	L1	L2	D2
UXR50406002060	6	0.2	15	60	6
UXR50406003	6	0.3	15	90	6
UXR50406005	6	0.5	15	90	6
UXR50406005060	6	0.5	15	60	6
UXR50406005110	6	0.5	15	110	6
UXR50406005130	6	0.5	15	130	6
UXR50406010	6	1	15	90	6
UXR50406010060	6	1	15	60	6
UXR50406010110	6	1	15	110	6
UXR50406010130	6	1	15	130	6
UXR50406015	6	1.5	15	90	6
UXR50406020	6	2	15	90	6
UXR50407001	7	0.1	16	90	8
UXR50407002	7	0.2	16	90	8
UXR50407003	7	0.3	16	90	8
UXR50407005	7	0.5	16	90	8
UXR50407010	7	1	16	90	8
UXR50407020	7	2	16	90	8
UXR50408001	8	0.1	20	100	8
UXR50408002	8	0.2	20	100	8
UXR50408003	8	0.3	20	100	8
UXR50408003070	8	0.3	20	70	8
UXR50408005	8	0.5	20	100	8
UXR50408005070	8	0.5	20	70	8
UXR50408005120	8	0.5	20	120	8
UXR50408005150	8	0.5	20	150	8
UXR50408010	8	1	20	100	8
UXR50408010070	8	1	20	70	8
UXR50408010120	8	1	20	120	8
UXR50408010150	8	1	20	150	8
UXR50408015	8	1.5	20	100	8
UXR50408015070	8	1.5	20	70	8
UXR50408020	8	2	20	100	8
UXR50408020070	8	2	20	70	8
UXR50408025	8	2.5	20	100	8
UXR50408030	8	3	20	100	8
UXR50410001	10	0.1	25	100	10
UXR50410002	10	0.2	25	100	10
UXR50410003	10	0.3	25	100	10
UXR50410003075	10	0.3	25	75	10
UXR50410005	10	0.5	25	100	10
UXR50410005075	10	0.5	25	75	10
UXR50410005130	10	0.5	22	130	10
UXR50410005150	10	0.5	22	150	10
UXR50410010	10	1	25	100	10
UXR50410010075	10	1	25	75	10
UXR50410010130	10	1	22	130	10
UXR50410010150	10	1	22	150	10
UXR50410015	10	1.5	25	100	10
UXR50410020	10	2	25	100	10
UXR50410025	10	2.5	25	100	10
UXR50410030	10	3	25	100	10
UXR50410040	10	4	25	100	10
UXR50411002	11	0.2	25	110	12
UXR50411003	11	0.3	25	110	12
UXR50411005	11	0.5	25	110	12
UXR50411010	11	1	25	110	12
UXR50411020	11	2	25	110	12
UXR50412001	12	0.1	30	110	12
UXR50412002	12	0.2	30	110	12
UXR50412003	12	0.3	30	110	12
UXR50412003080	12	0.3	30	80	12
UXR50412005	12	0.5	30	110	12
UXR50412005080	12	0.5	30	80	12
UXR50412005130	12	0.5	30	130	12
UXR50412005150	12	0.5	30	150	12
UXR50412010	12	1	30	110	12
UXR50412010080	12	1	30	80	12
UXR50412010130	12	1	30	130	12
UXR50412010150	12	1	30	150	12
UXR50412015	12	1.5	30	110	12
UXR50412015080	12	1.5	30	80	12
UXR50412020	12	2	30	110	12
UXR50412020080	12	2	30	80	12
UXR50412025	12	2.5	30	110	12
UXR50412025080	12	2.5	30	80	12
UXR50412030	12	3	30	110	12
UXR50412030080	12	3	30	80	12
UXR50412040	12	4	30	110	12
UXR50412050	12	5	30	110	12
UXR50414005	14	0.5	35	150	16
UXR50414010	14	1	35	150	16
UXR50414020	14	2	35	150	16
UXR50416005	16	0.5	40	100	16
UXR50416005150	16	0.5	40	150	16
UXR50416010	16	1	40	100	16
UXR50416010150	16	1	40	150	16
UXR50416015	16	1.5	40	100	16
UXR50416015150	16	1.5	40	150	16
UXR50416020	16	2	40	100	16
UXR50416020150	16	2	40	150	16
UXR50416030	16	3	40	100	16
UXR50420005	20	0.5	45	110	20
UXR50420005150	20	0.5	45	150	20
UXR50420010	20	1	45	110	20
UXR50420010150	20	1	45	150	20
UXR50420015	20	1.5	45	110	20
UXR50420015150	20	1.5	45	150	20

4 FLUTES MULTI HELIX RADIUS ENDMILL

EDP No.	D	R	L1	L2	D2
UXR50420020	20	2	45	110	20
UXR50420020150	20	2	45	150	20
UXR50420030	20	3	45	110	20

Applicable working materia

Carbon Steel ~HB225	Alloy Steel HB225~325	Prehardened Steel HRc30~50	Hardened Steel ~HRc55	Cast Iron ~FCD500	Aluminum	Stainless Steel	Ti-Alloy	Ni-Alloy	SKD61 ~HRc55	SKD11 HRc55~
○	◎	◎	○	○

Tolerance

D		Shank Dia.
D1 ~ 20	0 ~ -0.03	H5
