Dao phay ngón U-WING Series UXR514 - WIDIN (Dành cho thép có độ cứng trung bình từ 30-50 HRc)

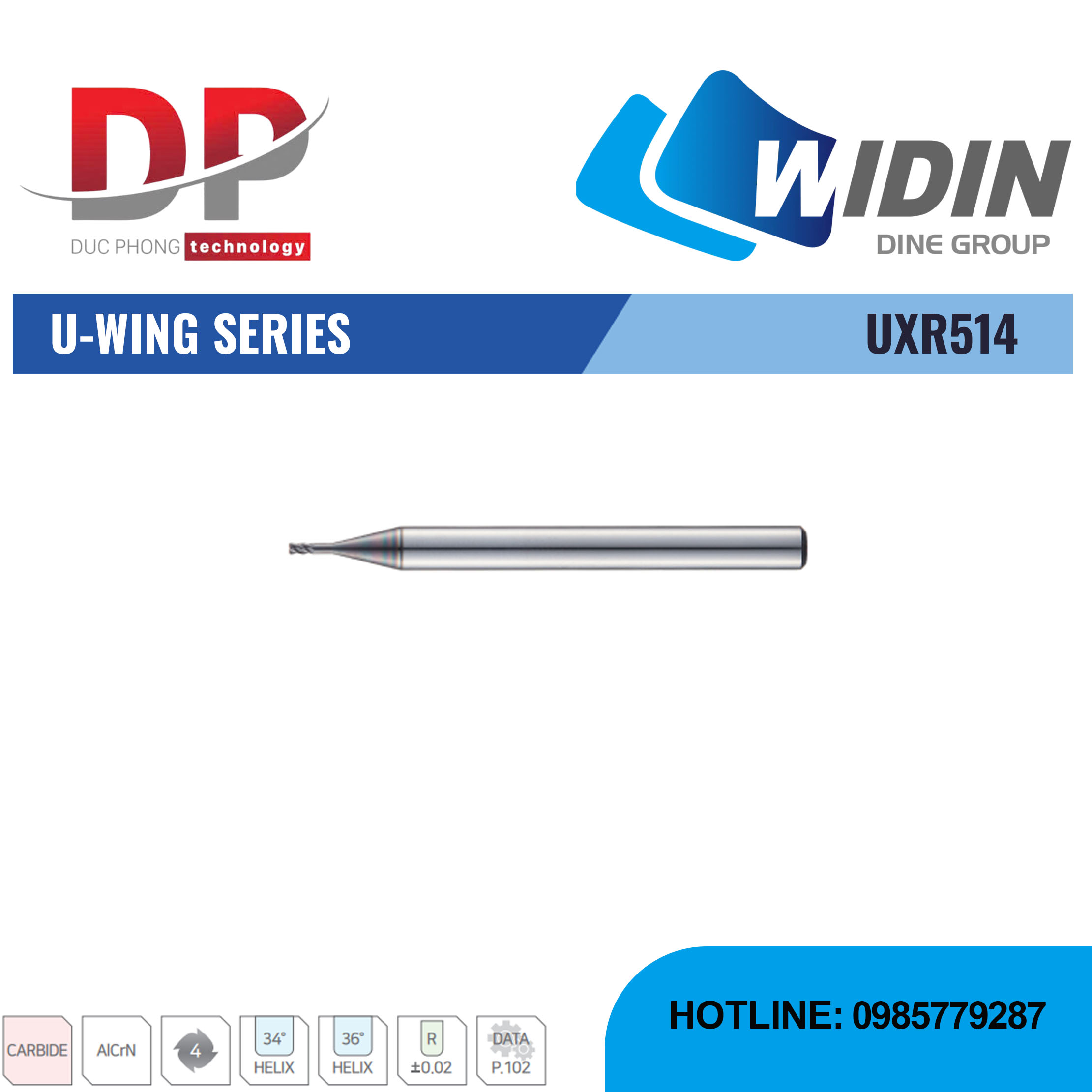

Mô tả sản phẩm dao phay ngón U-WING Series UXR514

Dao phay ngón U-WING Series UXR514 - WIDIN là loại dao phay ngón có cổ dài và bán kính góc, được thiết kế chyên dụng gia công thép có độ cứng trung bình và thép khuôn với độ cứng từ 30-50 HRc.

Đặc điểm nổi bật

• Số lưỡi cắt: Dao phay ngón U-WING Series UXR514 có 4 lưỡi cắt, giúp tăng tốc độ tiến dao và nâng cao hiệu suất gia công so với các loại dao 2 lưỡi, đặc biệt phù hợp cho các ứng dụng phay tốc độ cao.
• Vật liệu và lớp phủ: Dao được làm từ hợp kim cứng (Carbide) và có lớp phủ AlCrN tiên tiến, lớp phủ này giúp tăng cường khả năng chống mài mòn, chống oxy hóa, đồng thời cải thiện độ bôi trơn và khả năng chịu nhiệt.

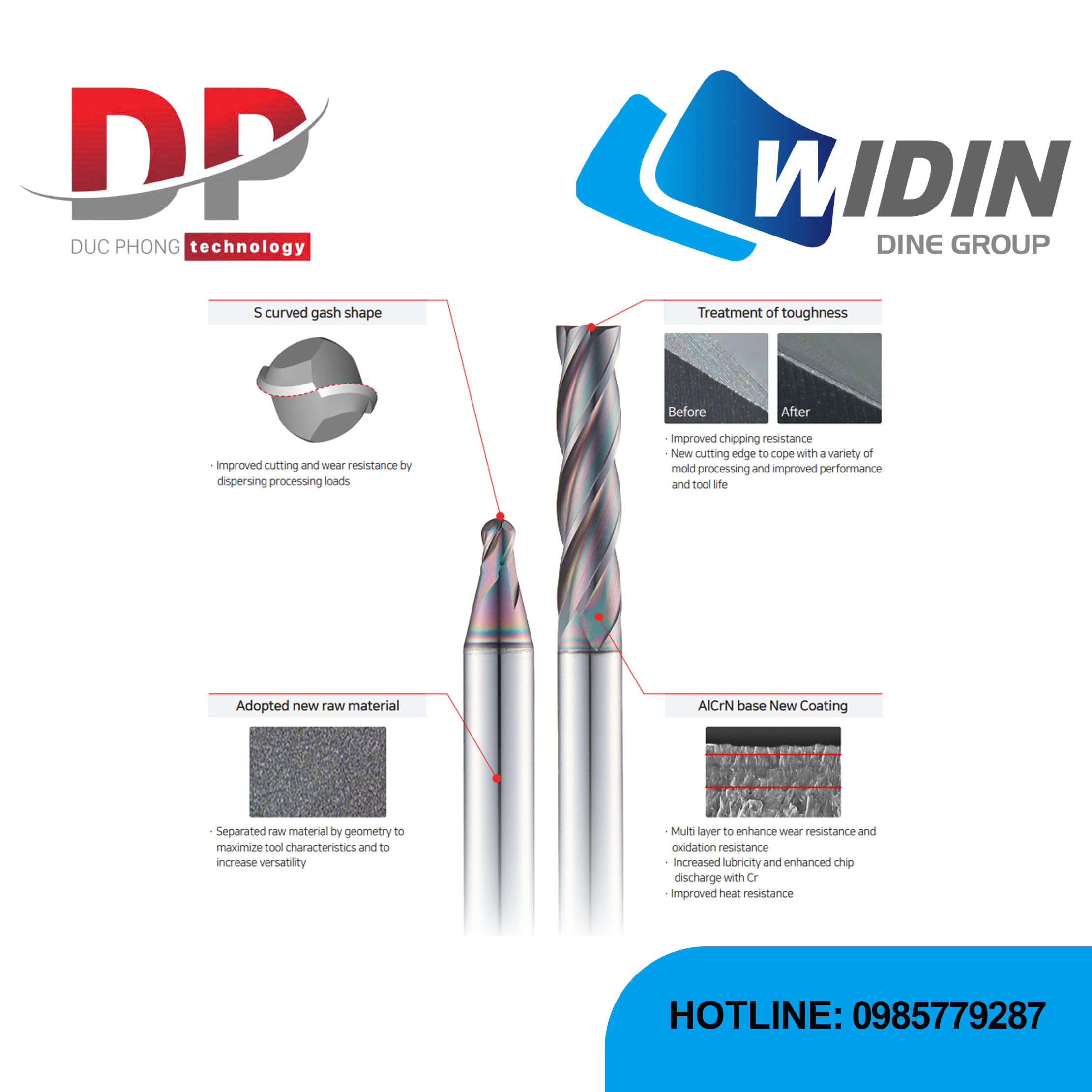

• Thiết kế hình học: Điểm nổi bật của UXR514 là sự kết hợp giữa thiết kế cổ dài và bán kính góc, cổ dao thon dài cho phép nó tiếp cận các hốc và rãnh sâu, phức tạp trên khuôn mẫu, trong khi bán kính góc giúp giảm ứng suất tại góc, tăng độ bền của dao và cải thiện chất lượng bề mặt tại các góc.
• Góc xoắn: Dao phay ngón Series UXR514 có các tùy chọn góc xoắn đa dạng, bao gồm 34° và 36°. Việc có nhiều góc xoắn giúp người dùng có thể tối ưu hóa việc thoát phoi và giảm lực cắt, phù hợp với các điều kiện gia công cụ thể.
• Dung sai chính xác: Chuôi dao có dung sai h5 (D1~20 có dung sai 0 ~ -0.03), đảm bảo độ chính xác cao khi gá lắp, dung sai bán kính góc (R) là ±0.02, cho phép gia công các chi tiết có độ chính xác cao.



Thông số

EDP No.	D	R	L1	L3	L2	D2
UXR51401000503	1	0.05	1.5	3	50	4
UXR51401000504	1	0.05	1.5	4	50	4
UXR51401000506	1	0.05	1.5	6	50	4
UXR51401000508	1	0.05	1.5	8	50	4
UXR51401000510	1	0.05	1.5	10	50	4
UXR51401000512	1	0.05	1.5	12	50	4
UXR51401000514	1	0.05	1.5	14	50	4
UXR51401000516	1	0.05	1.5	16	50	4
UXR51401000520	1	0.05	1.5	20	50	4
UXR5140100103	1	0.1	1.5	3	50	4
UXR5140100104	1	0.1	1.5	4	50	4
UXR5140100106	1	0.1	1.5	6	50	4
UXR5140100108	1	0.1	1.5	8	50	4
UXR5140100110	1	0.1	1.5	10	50	4
UXR5140100112	1	0.1	1.5	12	50	4
UXR5140100114	1	0.1	1.5	14	50	4
UXR5140100116	1	0.1	1.5	16	50	4
UXR5140100120	1	0.1	1.5	20	50	4
UXR5140100203	1	0.2	1.5	3	50	4
UXR5140100204	1	0.2	1.5	4	50	4
UXR5140100206	1	0.2	1.5	6	50	4
UXR5140100208	1	0.2	1.5	8	50	4
UXR5140100210	1	0.2	1.5	10	50	4
UXR5140100212	1	0.2	1.5	12	50	4
UXR5140100214	1	0.2	1.5	14	50	4
UXR5140100216	1	0.2	1.5	16	50	4
UXR5140100220	1	0.2	1.5	20	50	4
UXR5140100303	1	0.3	1.5	3	50	4
UXR5140100304	1	0.3	1.5	4	50	4
UXR5140100306	1	0.3	1.5	6	50	4
UXR5140100308	1	0.3	1.5	8	50	4
UXR5140100310	1	0.3	1.5	10	50	4
UXR5140100312	1	0.3	1.5	12	50	4
UXR5140100314	1	0.3	1.5	14	50	4
UXR5140100316	1	0.3	1.5	16	50	4
UXR5140100320	1	0.3	1.5	20	50	4
UXR51401200503	1.2	0.05	1.8	3	50	4
UXR51401200504	1.2	0.05	1.8	4	50	4
UXR51401200506	1.2	0.05	1.8	6	50	4
UXR51401200508	1.2	0.05	1.8	8	50	4
UXR51401200510	1.2	0.05	1.8	10	50	4
UXR51401200512	1.2	0.05	1.8	12	50	4
UXR51401200516	1.2	0.05	1.8	16	50	4
UXR51401200520	1.2	0.05	1.8	20	50	4
UXR5140120103	1.2	0.1	1.8	3	50	4
UXR5140120104	1.2	0.1	1.8	4	50	4
UXR5140120106	1.2	0.1	1.8	6	50	4
UXR5140120108	1.2	0.1	1.8	8	50	4
UXR5140120110	1.2	0.1	1.8	10	50	4
UXR5140120112	1.2	0.1	1.8	12	50	4
UXR5140120116	1.2	0.1	1.8	16	50	4
UXR5140120120	1.2	0.1	1.8	20	50	4
UXR5140120203	1.2	0.2	1.8	3	50	4
UXR5140120204	1.2	0.2	1.8	4	50	4
UXR5140120206	1.2	0.2	1.8	6	50	4
UXR5140120208	1.2	0.2	1.8	8	50	4
UXR5140120210	1.2	0.2	1.8	10	50	4
UXR5140120212	1.2	0.2	1.8	12	50	4
UXR5140120216	1.2	0.2	1.8	16	50	4
UXR5140120220	1.2	0.2	1.8	20	50	4
UXR5140120303	1.2	0.3	1.8	3	50	4
UXR5140120304	1.2	0.3	1.8	4	50	4

4 FLUTES MULTI HELIX NECK RADIUS ENDMILL

EDP No.	D	R	L1	L3	L2	D2
UXR5140120306	1.2	0.3	1.8	6	50	4
UXR5140120308	1.2	0.3	1.8	8	50	4
UXR5140120310	1.2	0.3	1.8	10	50	4
UXR5140120312	1.2	0.3	1.8	12	50	4
UXR5140120316	1.2	0.3	1.8	16	50	4
UXR5140120320	1.2	0.3	1.8	20	50	4
UXR51401500504	1.5	0.05	2.3	4	50	4
UXR51401500506	1.5	0.05	2.3	6	50	4
UXR51401500508	1.5	0.05	2.3	8	50	4
UXR51401500510	1.5	0.05	2.3	10	50	4
UXR51401500512	1.5	0.05	2.3	12	50	4
UXR51401500514	1.5	0.05	2.3	14	50	4
UXR51401500516	1.5	0.05	2.3	16	50	4
UXR51401500520	1.5	0.05	2.3	20	50	4
UXR51401500522	1.5	0.05	2.3	22	60	4
UXR51401500526	1.5	0.05	2.3	26	60	4
UXR5140150104	1.5	0.1	2.3	4	50	4
UXR5140150106	1.5	0.1	2.3	6	50	4
UXR5140150108	1.5	0.1	2.3	8	50	4
UXR5140150110	1.5	0.1	2.3	10	50	4
UXR5140150112	1.5	0.1	2.3	12	50	4
UXR5140150114	1.5	0.1	2.3	14	50	4
UXR5140150116	1.5	0.1	2.3	16	50	4
UXR5140150120	1.5	0.1	2.3	20	50	4
UXR5140150122	1.5	0.1	2.3	22	60	4
UXR5140150126	1.5	0.1	2.3	26	60	4
UXR5140150204	1.5	0.2	2.3	4	50	4
UXR5140150206	1.5	0.2	2.3	6	50	4
UXR5140150208	1.5	0.2	2.3	8	50	4
UXR5140150210	1.5	0.2	2.3	10	50	4
UXR5140150212	1.5	0.2	2.3	12	50	4
UXR5140150214	1.5	0.2	2.3	14	50	4
UXR5140150216	1.5	0.2	2.3	16	50	4
UXR5140150220	1.5	0.2	2.3	20	50	4
UXR5140150222	1.5	0.2	2.3	22	60	4
UXR5140150226	1.5	0.2	2.3	26	60	4
UXR5140150304	1.5	0.3	2.3	4	50	4
UXR5140150306	1.5	0.3	2.3	6	50	4
UXR5140150308	1.5	0.3	2.3	8	50	4
UXR5140150310	1.5	0.3	2.3	10	50	4
UXR5140150312	1.5	0.3	2.3	12	50	4
UXR5140150314	1.5	0.3	2.3	14	50	4
UXR5140150316	1.5	0.3	2.3	16	50	4
UXR5140150320	1.5	0.3	2.3	20	50	4
UXR5140150322	1.5	0.3	2.3	22	60	4
UXR5140150326	1.5	0.3	2.3	26	60	4
UXR5140150504	1.5	0.5	2.3	4	50	4
UXR5140150506	1.5	0.5	2.3	6	50	4
UXR5140150508	1.5	0.5	2.3	8	50	4
UXR5140150510	1.5	0.5	2.3	10	50	4
UXR5140150512	1.5	0.5	2.3	12	50	4
UXR5140150514	1.5	0.5	2.3	14	50	4
UXR5140150516	1.5	0.5	2.3	16	50	4
UXR5140150520	1.5	0.5	2.3	20	50	4
UXR5140150522	1.5	0.5	2.3	22	60	4
UXR5140150526	1.5	0.5	2.3	26	60	4
UXR5140200106	2	0.1	3	6	50	4
UXR5140200108	2	0.1	3	8	50	4
UXR5140200110	2	0.1	3	10	50	4
UXR5140200112	2	0.1	3	12	50	4
UXR5140200114	2	0.1	3	14	50	4
UXR5140200116	2	0.1	3	16	50	4
UXR5140200120	2	0.1	3	20	50	4
UXR5140200122	2	0.1	3	22	60	4
UXR5140200126	2	0.1	3	26	60	4
UXR5140200130	2	0.1	3	30	70	4
UXR5140200206	2	0.2	3	6	50	4
UXR5140200208	2	0.2	3	8	50	4
UXR5140200210	2	0.2	3	10	50	4
UXR5140200212	2	0.2	3	12	50	4
UXR5140200214	2	0.2	3	14	50	4
UXR5140200216	2	0.2	3	16	50	4
UXR5140200220	2	0.2	3	20	50	4
UXR5140200222	2	0.2	3	22	60	4
UXR5140200226	2	0.2	3	26	60	4
UXR5140200230	2	0.2	3	30	70	4
UXR5140200306	2	0.3	3	6	50	4
UXR5140200308	2	0.3	3	8	50	4
UXR5140200310	2	0.3	3	10	50	4
UXR5140200312	2	0.3	3	12	50	4
UXR5140200314	2	0.3	3	14	50	4
UXR5140200316	2	0.3	3	16	50	4
UXR5140200320	2	0.3	3	20	50	4
UXR5140200322	2	0.3	3	22	60	4
UXR5140200326	2	0.3	3	26	60	4
UXR5140200330	2	0.3	3	30	70	4
UXR5140200506	2	0.5	3	6	50	4
UXR5140200508	2	0.5	3	8	50	4
UXR5140200510	2	0.5	3	10	50	4
UXR5140200512	2	0.5	3	12	50	4
UXR5140200514	2	0.5	3	14	50	4
UXR5140200516	2	0.5	3	16	50	4
UXR5140200520	2	0.5	3	20	50	4
UXR5140200522	2	0.5	3	22	60	4
UXR5140200526	2	0.5	3	26	60	4
UXR5140200530	2	0.5	3	30	70	4
UXR5140250108	2.5	0.1	4	8	50	4
UXR5140250110	2.5	0.1	4	10	50	4

4 FLUTES MULTI HELIX NECK RADIUS ENDMILL

EDP No.	D	R	L1	L3	L2	D2
UXR5140250112	2.5	0.1	4	12	50	4
UXR5140250114	2.5	0.1	4	14	50	4
UXR5140250116	2.5	0.1	4	16	50	4
UXR5140250120	2.5	0.1	4	20	50	4
UXR5140250126	2.5	0.1	4	26	60	4
UXR5140250130	2.5	0.1	4	30	70	4
UXR5140250208	2.5	0.2	4	8	50	4
UXR5140250210	2.5	0.2	4	10	50	4
UXR5140250212	2.5	0.2	4	12	50	4
UXR5140250214	2.5	0.2	4	14	50	4
UXR5140250216	2.5	0.2	4	16	50	4
UXR5140250220	2.5	0.2	4	20	50	4
UXR5140250226	2.5	0.2	4	26	60	4
UXR5140250230	2.5	0.2	4	30	70	4
UXR5140250308	2.5	0.3	4	8	50	4
UXR5140250310	2.5	0.3	4	10	50	4
UXR5140250312	2.5	0.3	4	12	50	4
UXR5140250314	2.5	0.3	4	14	50	4
UXR5140250316	2.5	0.3	4	16	50	4
UXR5140250320	2.5	0.3	4	20	50	4
UXR5140250326	2.5	0.3	4	26	60	4
UXR5140250330	2.5	0.3	4	30	70	4
UXR5140250508	2.5	0.5	4	8	50	4
UXR5140250510	2.5	0.5	4	10	50	4
UXR5140250512	2.5	0.5	4	12	50	4
UXR5140250514	2.5	0.5	4	14	50	4
UXR5140250516	2.5	0.5	4	16	50	4
UXR5140250520	2.5	0.5	4	20	50	4
UXR5140250526	2.5	0.5	4	26	60	4
UXR5140250530	2.5	0.5	4	30	70	4
UXR5140300108	3	0.1	4.5	8	50	6
UXR5140300110	3	0.1	4.5	10	50	6
UXR5140300112	3	0.1	4.5	12	50	6
UXR5140300114	3	0.1	4.5	14	60	6
UXR5140300116	3	0.1	4.5	16	60	6
UXR5140300120	3	0.1	4.5	20	60	6
UXR5140300126	3	0.1	4.5	26	65	6
UXR5140300130	3	0.1	4.5	30	70	6
UXR5140300135	3	0.1	4.5	35	70	6
UXR5140300140	3	0.1	4.5	40	80	6
UXR5140300208	3	0.2	4.5	8	50	6
UXR5140300210	3	0.2	4.5	10	50	6
UXR5140300212	3	0.2	4.5	12	50	6
UXR5140300214	3	0.2	4.5	14	60	6
UXR5140300216	3	0.2	4.5	16	60	6
UXR5140300220	3	0.2	4.5	20	60	6
UXR5140300226	3	0.2	4.5	26	65	6
UXR5140300230	3	0.2	4.5	30	70	6
UXR5140300235	3	0.2	4.5	35	70	6

4 FLUTES MULTI HELIX NECK RADIUS ENDMILL

EDP No.	D	R	L1	L3	L2	D2
UXR5140400235	4	0.2	6	35	70	6
UXR5140400240	4	0.2	6	40	80	6
UXR5140400245	4	0.2	6	45	90	6
UXR5140400250	4	0.2	6	50	100	6
UXR5140400310	4	0.3	6	10	50	6
UXR5140400312	4	0.3	6	12	50	6
UXR5140400314	4	0.3	6	14	60	6
UXR5140400316	4	0.3	6	16	60	6
UXR5140400320	4	0.3	6	20	60	6
UXR5140400326	4	0.3	6	26	65	6
UXR5140400330	4	0.3	6	30	70	6
UXR5140400335	4	0.3	6	35	70	6
UXR5140400340	4	0.3	6	40	80	6
UXR5140400345	4	0.3	6	45	90	6
UXR5140400350	4	0.3	6	50	100	6
UXR5140400510	4	0.5	6	10	50	6
UXR5140400512	4	0.5	6	12	50	6
UXR5140400514	4	0.5	6	14	60	6
UXR5140400516	4	0.5	6	16	60	6
UXR5140400520	4	0.5	6	20	60	6
UXR5140400526	4	0.5	6	26	65	6
UXR5140400530	4	0.5	6	30	70	6
UXR5140400535	4	0.5	6	35	70	6
UXR5140400540	4	0.5	6	40	80	6
UXR5140400545	4	0.5	6	45	90	6
UXR5140400550	4	0.5	6	50	100	6
UXR5140401010	4	1	6	10	50	6
UXR5140401012	4	1	6	12	50	6
UXR5140401014	4	1	6	14	60	6
UXR5140401016	4	1	6	16	60	6
UXR5140401020	4	1	6	20	60	6
UXR5140401026	4	1	6	26	65	6
UXR5140401030	4	1	6	30	70	6
UXR5140401035	4	1	6	35	70	6
UXR5140401040	4	1	6	40	80	6
UXR5140401045	4	1	6	45	90	6
UXR5140401050	4	1	6	50	100	6
UXR51405001	5	0.1	8	15	60	6
UXR51405002	5	0.2	8	15	60	6
UXR51405003	5	0.3	8	15	60	6
UXR51405005	5	0.5	8	15	60	6
UXR51405010	5	1	8	15	60	6
UXR51405015	5	1.5	8	15	60	6
UXR51405020	5	2	8	15	60	6
UXR51406001	6	0.1	9	20	60	6
UXR51406002	6	0.2	9	20	60	6
UXR51406003	6	0.3	9	20	60	6
UXR51406003090	6	0.3	15	30	90	6
UXR51406005	6	0.5	9	20	60	6
UXR51406005090	6	0.5	15	30	90	6
UXR51406010	6	1	9	20	60	6
UXR51406010090	6	1	15	30	90	6
UXR51406015	6	1.5	9	20	60	6
UXR51406020	6	2	9	20	60	6
UXR51408001	8	0.1	12	25	70	8
UXR51408002	8	0.2	12	25	70	8
UXR51408003	8	0.3	12	25	70	8
UXR51408003100	8	0.3	20	35	100	8
UXR51408005	8	0.5	12	25	70	8
UXR51408005100	8	0.5	20	35	100	8
UXR51408010	8	1	12	25	70	8
UXR51408010100	8	1	20	35	100	8
UXR51408015	8	1.5	12	25	70	8
UXR51408020	8	2	12	25	70	8
UXR51410001	10	0.1	15	30	75	10
UXR51410002	10	0.2	15	30	75	10
UXR51410003	10	0.3	15	30	75	10
UXR51410003100	10	0.3	25	40	100	10
UXR51410005	10	0.5	15	30	75	10
UXR51410005100	10	0.5	25	40	100	10
UXR51410010	10	1	15	30	75	10
UXR51410010100	10	1	25	40	100	10
UXR51410015	10	1.5	15	30	75	10
UXR51410020	10	2	15	30	75	10
UXR51412002	12	0.2	18	32	80	12
UXR51412003	12	0.3	18	32	80	12
UXR51412003110	12	0.3	30	45	110	12
UXR51412005	12	0.5	18	32	80	12
UXR51412005110	12	0.5	30	45	110	12
UXR51412010	12	1	18	32	80	12
UXR51412010110	12	1	30	45	110	12
UXR51412015	12	1.5	18	32	80	12
UXR51412020	12	2	18	32	80	12
UXR51416005	16	0.5	20	35	100	16
UXR51416005150	16	0.5	35	50	150	16
UXR51416010	16	1	20	35	100	16
UXR51416010150	16	1	35	50	150	16
UXR51420005	20	0.5	25	40	100	20
UXR51420005150	20	0.5	40	55	150	20
UXR51420010	20	1	25	40	100	20
UXR51420010150	20	1	40	55	150	20

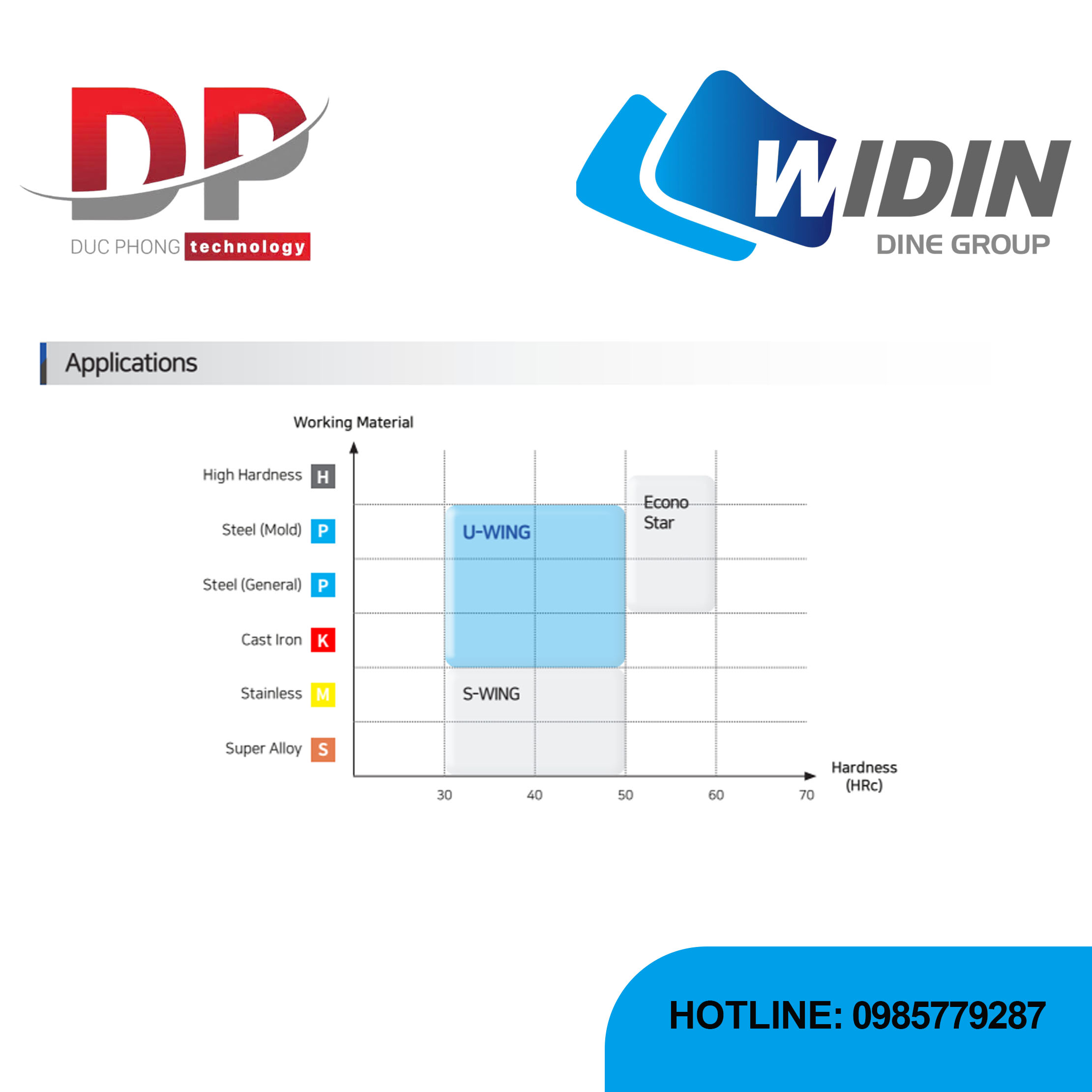

Applicable working materia

Carbon Steel ~HB225	Alloy Steel HB225~325	Prehardened Steel HRc30~50	Hardened Steel ~HRc55	Cast Iron ~FCD500	Aluminum	Stainless Steel	Ti-Alloy	Ni-Alloy	SKD61 ~HRc55	SKD11 HRc55~
○	◎	◎	○	○

Tolerance

D		Shank Dia.
D1 ~ 20	0 ~ -0.03	H5
