Dao phay rãnh T AC-TC-OD và OT-TC-OD Carbide 4 hoặc 6 me - Segawa

Mô tả sản phẩm dao phay rãnh T AC-TC-OD và OT-TC-OD Carbide 4 hoặc 6 me

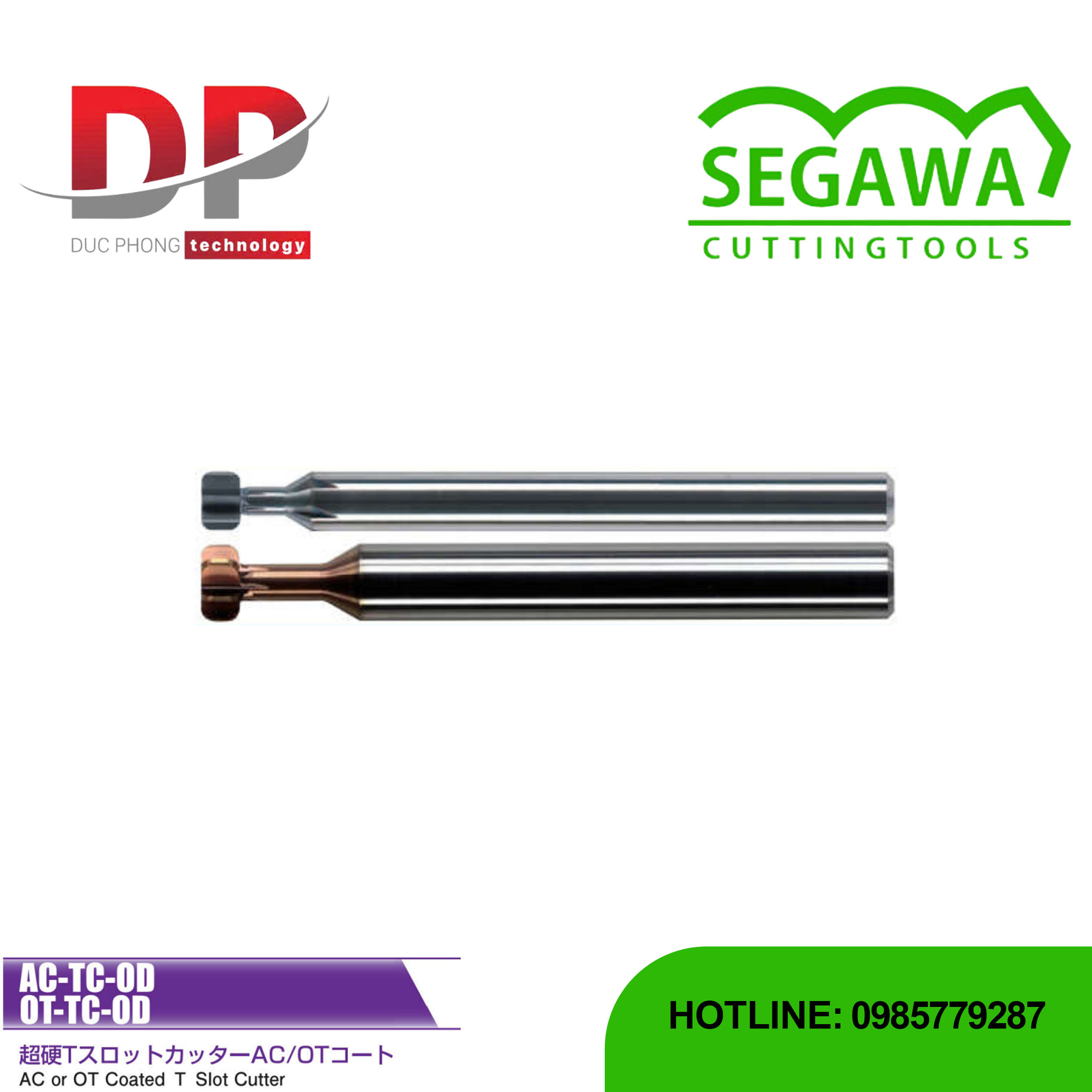

Dao phay rãnh T AC-TC-OD và OT-TC-OD Carbide 4 hoặc 6 me - Segawa là dòng dao cụ chuyên dụng, được chế tạo từ Carbide, chuyên dùng để gia công các rãnh chữ T trong ngành khuôn mẫu và cơ khí chính xác. Dao có sẵn phiên bản 4 lưỡi cắt và 6 lưỡi cắt và được tăng cường lớp phủ AC hoặc OT hiệu suất cao. Đây là dòng sản phẩm tùy chỉnh, cho phép lựa chọn bán kính R ở góc cắt.

Đặc điểm nổi bật

• Tính năng tùy chỉnh: Người dùng có thể tùy chỉnh bán kính R ở các góc của lưỡi cắt, cho phép tạo ra các rãnh T với các góc bo khác nhau, đáp ứng nhu cầu gia công đặc biệt.
• Lớp phủ AC/OT chuyên biệt: Sản phẩm được phủ một trong hai lớp phủ cao cấp (AC hoặc OT), giúp tăng khả năng chịu nhiệt và mài mòn vượt trội, tối ưu hóa cho các ứng dụng cắt rãnh sâu và kéo dài tuổi thọ dao.
• Tùy chọn số lưỡi cắt: Có sẵn 4 me hoặc 6 me để phù hợp với các yêu cầu gia công khác nhau, cho phép người dùng cân bằng giữa độ ổn định và tốc độ cắt vật liệu.
• Khả năng gia công thép cứng: Hiệu suất ấn tượng trên các loại vật liệu có độ cứng cao, bao gồm cả thép đã tôi cứng (lên đến ~55HRC và cao hơn). Lớp phủ OT được đánh dấu đặc biệt cho việc gia công thép cứng ở mức độ ~55HRC trở lên.
• Thiết kế tối ưu: Cổ dao được thiết kế thon gọn với góc 30 độ, cho phép dao cắt rãnh sâu mà không bị cản trở bởi phần cán.
• Ứng dụng rộng rãi: Được thiết kế đa dụng cho nhiều loại vật liệu, bao gồm thép carbon, thép hợp kim, thép không gỉ, và hợp kim nhôm/đồng.

Thông số

Work Material Compatibility

Work Material	Carbon Steels (S45C S50C)	Alloy Steels (SK SCM SUS)	Hardened Steels (~55HRC)	Hardened Steels (55HRC~)	Prehardened Steels (NAK HPM)	Stainless Steels (SUS304 316)	Aluminium & Copper Alloys
	◎	◎	○	(OT)	○	○

Product Specifications

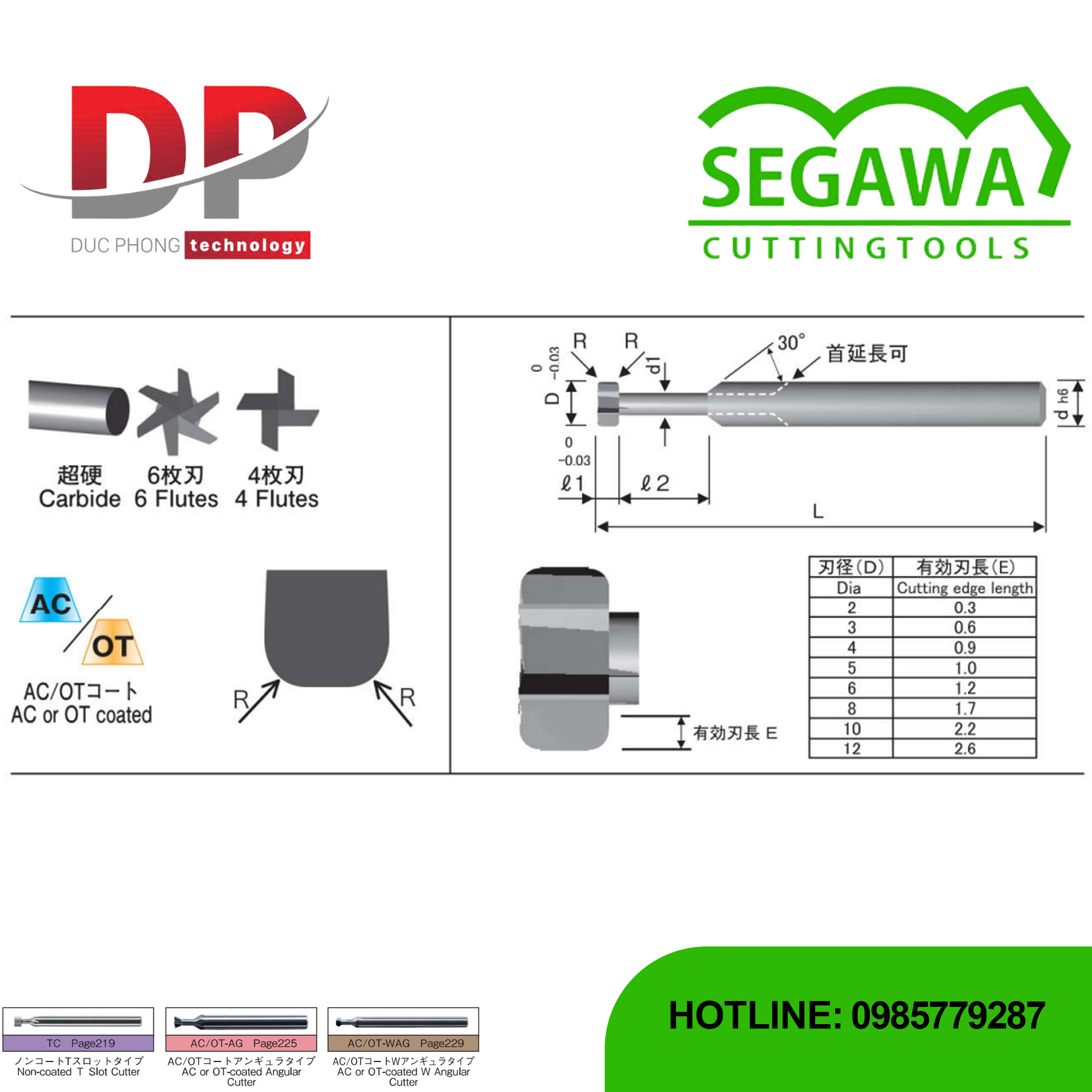

Model	Dia (D)	Cut Width (ℓ1)	Neck Length (ℓ2)	Neck Dia (d1)	Overall Length (L)	Shank Dia (d)	Nb Tooth	Corner Radius (R)
○○-TC-0D 2×0.5×R0	2	0.5	1.2	1.2	50	4	4	0.2, 0.25
○○-TC-0D 2×1×R0	2	1	1.2	1.2	50	4	4	0.2, 0.3, 0.4, 0.5
○○-TC-0D 2×2×R0	2	2	1.2	1.2	50	4	4	0.2, 0.3, 0.4, 0.5, 0.6, 0.7, 0.8, 1
○○-TC-0D 3×0.5×R0	3	0.5	1.5	1.5	50	4	4	0.2, 0.25
○○-TC-0D 3×1×R0	3	1	1.5	1.5	50	4	4	0.2, 0.3, 0.4, 0.5
○○-TC-0D 3×2×R0	3	2	1.5	1.5	50	4	4	0.2, 0.3, 0.4, 0.5, 0.6, 0.7, 0.8, 1
○○-TC-0D 4×0.5×R0	4	0.5	2	2.0	70	4	4	0.2, 0.25
○○-TC-0D 4×1×R0	4	1	2	2.0	70	4	4	0.2, 0.3, 0.4, 0.5
○○-TC-0D 4×3×R0	4	3	2	2.0	70	4	4	0.2, 0.3, 0.4, 0.5, 0.6, 0.7, 0.8, 1, 1.5
○○-TC-0D 5×0.5×R0	5	0.5	2.5	2.5	70	6	4	0.2, 0.25
○○-TC-0D 5×1×R0	5	1	2.5	2.5	70	6	4	0.2, 0.3, 0.4, 0.5
○○-TC-0D 5×2×R0	5	2	2.5	2.5	70	6	4	0.2, 0.3, 0.4, 0.5, 0.6, 0.7, 0.8, 1, 1.5
○○-TC-0D 6×0.5×R0	6	0.5	3	3.0	70	6	6	0.2, 0.25
○○-TC-0D 6×1×R0	6	1	3	3.0	70	6	6	0.2, 0.3, 0.4, 0.5
○○-TC-0D 6×2×R0	6	2	3	3.0	70	6	6	0.2, 0.3, 0.4, 0.5, 0.6, 0.7, 0.8, 1, 1.5
○○-TC-0D 6×3×R0	6	3	3	3.0	70	6	6	0.2, 0.3, 0.4, 0.5, 0.6, 0.7, 0.8, 1, 1.5
○○-TC-0D 8×0.5×R0	8	0.5	4.5	4.0	70	8	8	0.2, 0.25
○○-TC-0D 8×1×R0	8	1	4.5	4.0	70	8	8	0.2, 0.3, 0.4, 0.5
○○-TC-0D 8×3×R0	8	3	4.5	4.0	70	8	8	0.2, 0.3, 0.4, 0.5, 0.6, 0.7, 0.8, 1, 1.5
○○-TC-0D 10×0.5×R0	10	0.5	5.5	5.0	85	10	6	0.2, 0.25
○○-TC-0D 10×1×R0	10	1	5.5	5.0	85	10	6	0.2, 0.3, 0.4, 0.5
○○-TC-0D 10×3×R0	10	3	5.5	5.0	85	10	6	0.2, 0.3, 0.4, 0.5, 0.6, 0.7, 0.8, 1, 1.5
○○-TC-0D 12×0.5×R0	12	0.5	8.5	6.0	85	12	6	0.2, 0.25
○○-TC-0D 12×1×R0	12	1	8.5	6.0	85	12	6	0.2, 0.3, 0.4, 0.5
○○-TC-0D 12×3×R0	12	3	8.5	6.0	85	12	6	0.2, 0.3, 0.4, 0.5, 0.6, 0.7, 0.8, 1, 1.5, 2
○○-TC-0D 12×4×R0	12	4	8.5	6.0	85	12	6	0.2, 0.3, 0.4, 0.5, 0.6, 0.7, 0.8, 1, 1.5, 2
