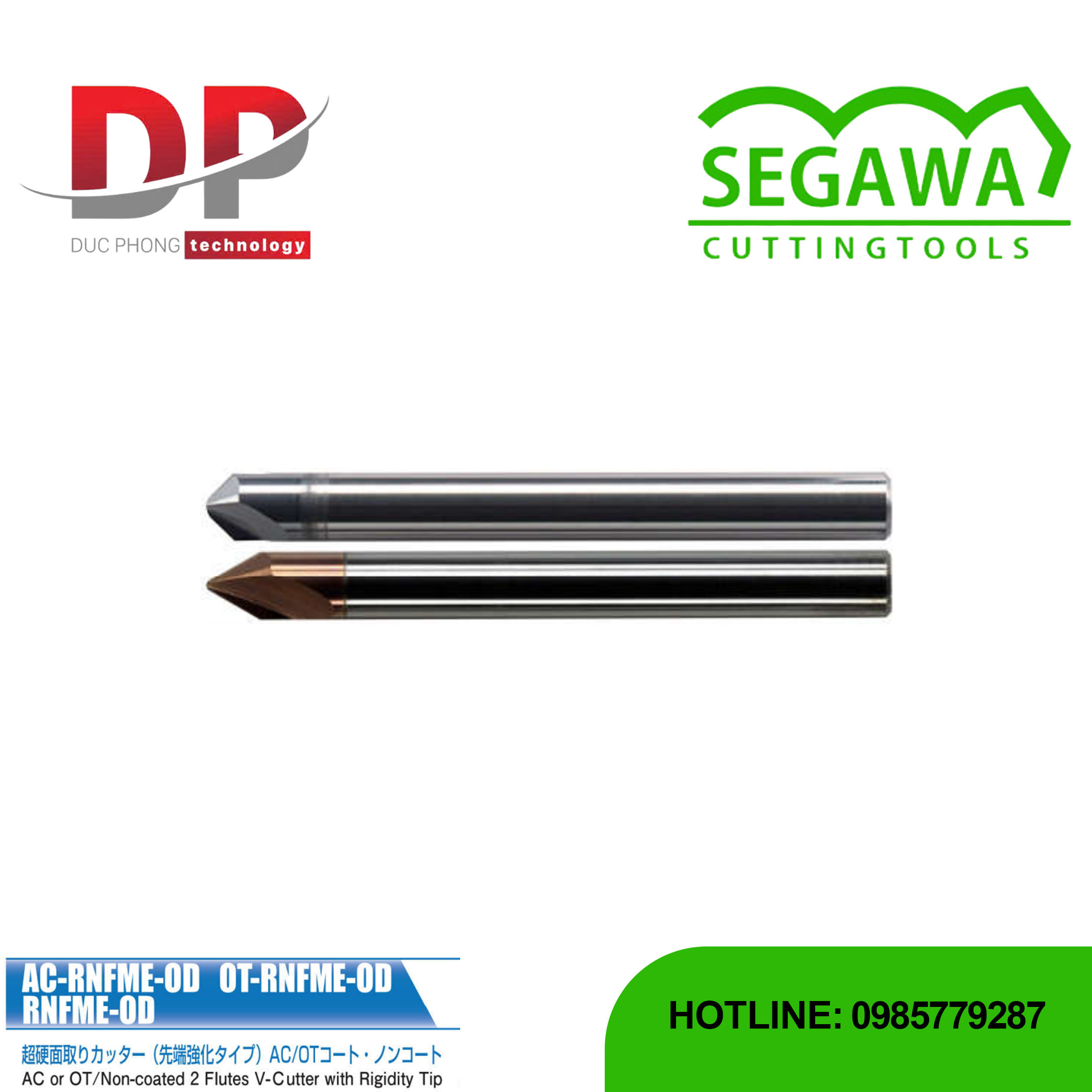

Dao phay vát mép AC-RNFME-OD, OT-RNFME-OD và RNFME-OD Carbide 2 me - Segawa

Mô tả sản phẩm dao phay vát mép AC-RNFME-OD, OT-RNFME-OD và RNFME-OD Carbide 2 me



Dao phay vát mép AC-RNFME-OD, OT-RNFME-OD và RNFME-OD Carbide 2 me - Segawa là dòng dao phay V-Cutter tùy chỉnh, được chế tạo từ Carbide, có 2 me cắt, nổi bật với thiết kế tăng cường độ cứng ở đầu dao.

Đặc điểm nổi bật

• Mã Model: AC-RNFME-OD, OT-RNFME-OD, và RNFME-OD.
• Vật liệu: Chế tạo từ Carbide (Siêu cứng).
• Số me cắt: 2 me cắt.
• Lớp phủ (Tùy chọn): Có 3 tùy chọn: AC Coated, OT Coated hoặc Không phủ.
• Thiết kế: Là dao đa me cắt không có góc xoắn để duy trì độ cứng vững, đầu dao có bán kính R nhằm ngăn ngừa gãy vỡ, góc vát/cắt tiêu chuẩn là 15∘.Đường kính dao ($D$) có dung sai $\pm 0.02$.Góc cắt ($\theta$) có dung sai ±0.5∘.
• Ứng dụng đa năng: Có thể sử dụng đa năng từ gia công rãnh chữ V đến vát mép.
• Vật liệu gia công: Phù hợp cho thép carbon (S45C, S50C), thép hợp kim (SK, SCM, SUS), có thể gia công thép đã tôi cứng đến $\sim 55HRC$ và cao hơn, thích hợp cho thép tiền tôi cứng (NAK HPM), thép không gỉ và hợp kim nhôm/đồng.

Thông số

Work Material Compatibility

Carbon Steels S45C S50C	Alloy Steels SK SCM	Hardened Steels $\sim 55\text{HRC}$	Hardened Steels $55\text{HRC}\sim$	Prehardened Steels NAK HPM	Stainless Steels SUS304 316	Aluminium Alloys Copper Alloys
◎	◎	◎	$◯$	$◯$	$◯$
◎	◎	$◯$		$◯$	$◯$	$◯$

Product Specifications

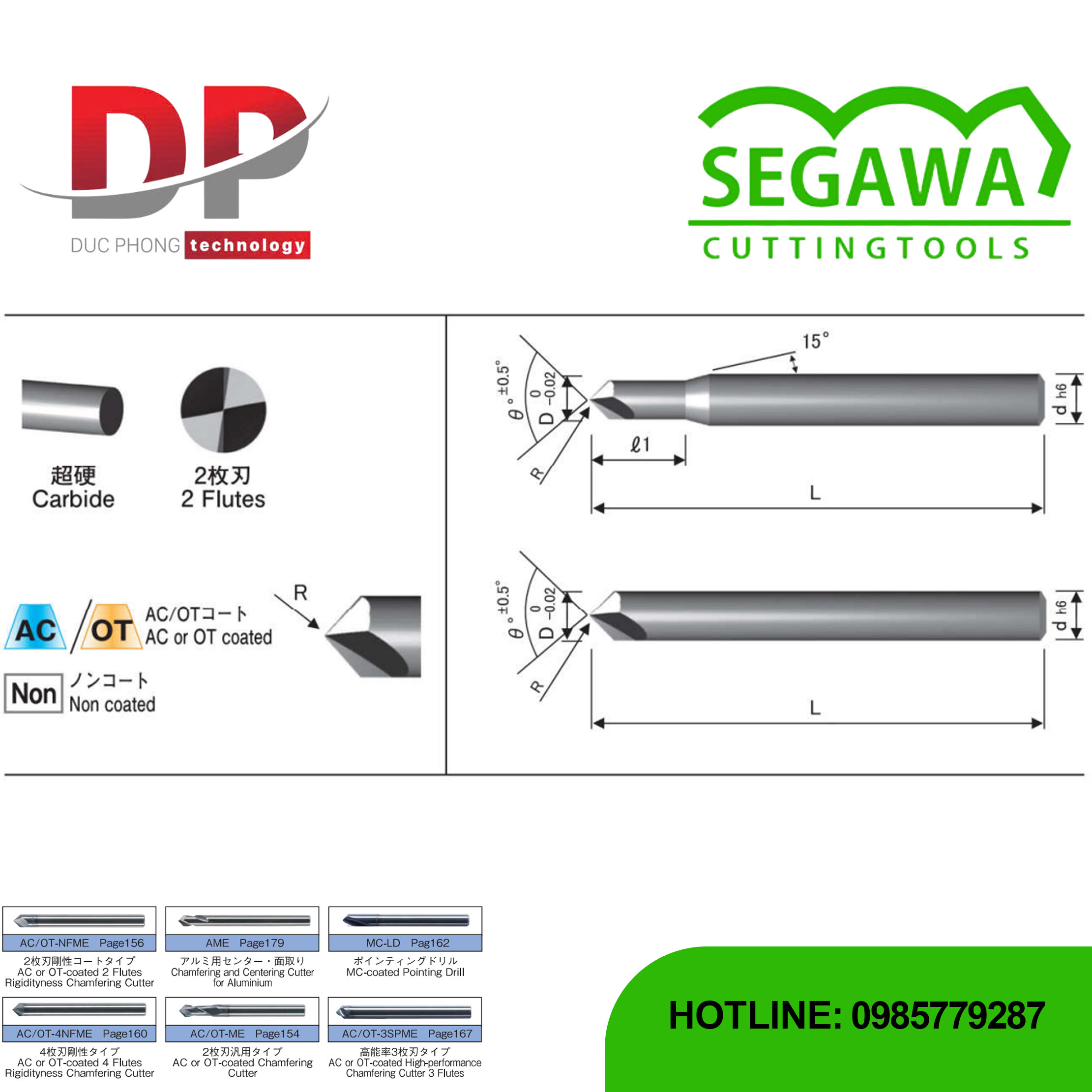

Model	Radius (R)	Dia (D)	Angle (θ)	Neck Length (ℓ1)	Overall Length (L)	Shank Dia (d)
RNFME-0D R□x1x90°	R0.1~R0.2	1	90°	4	45	4
RNFME-0D R□x1x60°	R0.1~R0.2	1	60°	4	45	4
RNFME-0D R□x2x90°	R0.1~R0.2	2	90°	6	45	4
RNFME-0D R□x2x60°	R0.1~R0.2	2	60°	6	45	4
RNFME-0D R□x3x90°	R0.1~R0.5	3	90°	–	50	3
RNFME-0D R□x3x60°	R0.1~R0.5	3	60°	–	50	3
RNFME-0D R□x4x90°	R0.1~R0.5	4	90°	–	50	4
RNFME-0D R□x4x60°	R0.1~R0.5	4	60°	–	50	4
RNFME-0D R□x6x90°	R0.1~R0.5	6	90°	–	60	6
RNFME-0D R□x6x60°	R0.1~R0.5	6	60°	–	60	6
RNFME-0D R□x8x90°	R0.2~R1	8	90°	–	60	8
RNFME-0D R□x8x60°	R0.2~R1	8	60°	–	60	8
RNFME-0D R□x10x90°	R0.1~R1	10	90°	–	65	10
RNFME-0D R□x10x60°	R0.1~R1	10	60°	–	65	10
RNFME-0D R□x12x90°	R0.2~R1	12	90°	–	75	12
RNFME-0D R□x12x60°	R0.1~R1	12	60°	–	75	12

Model	Radius (R)	Dia (D)	Angle (θ)	Neck Length (ℓ1)	Overall Length (L)	Shank Dia (d)
RNFME-0D R□x1x90°	R0.1~R0.2	1	90°	4	45	4
RNFME-0D R□x1x60°	R0.1~R0.2	1	60°	4	45	4
RNFME-0D R□x2x90°	R0.1~R0.2	2	90°	6	45	4
RNFME-0D R□x2x60°	R0.1~R0.2	2	60°	6	45	4
RNFME-0D R□x3x90°	R0.1~R0.3	3	90°	–	50	3
RNFME-0D R□x3x60°	R0.1~R0.3	3	60°	–	50	3
RNFME-0D R□x4x90°	R0.1~R0.5	4	90°	–	50	4
RNFME-0D R□x4x60°	R0.1~R0.5	4	60°	–	50	4
RNFME-0D R□x6x90°	R0.1~R0.5	6	90°	–	60	6
RNFME-0D R□x6x60°	R0.1~R0.5	6	60°	–	60	6
RNFME-0D R□x8x90°	R0.2~R1	8	90°	–	60	8
RNFME-0D R□x8x60°	R0.2~R1	8	60°	–	60	8
RNFME-0D R□x10x90°	R0.1~R1	10	90°	–	65	10
RNFME-0D R□x10x60°	R0.1~R1	10	60°	–	65	10
RNFME-0D R□x12x90°	R0.2~R1	12	90°	–	75	12
RNFME-0D R□x12x60°	R0.1~R1	12	60°	–	75	12
