Mô tả sản phẩm đầu kẹp 16C 4" Extra Depth Emergency Dead Length Step Chuck



Đầu kẹp 16C 4" Extra Depth Emergency Dead Length Step Chuck của Forkardthardinge là loại đầu kẹp chuyên dụng, được thiết kế để xử lý các chi tiết có đường kính lớn hơn khả năng của đầu kẹp 16C tiêu chuẩn. Sản phẩm thuộc dòng Dead-Length Spider-Stop Step Chuck, giúp duy trì độ chính xác vị trí chi tiết trong quá trình gia công mà không bị co rút khi siết kẹp.

Đặc điểm nổi bật:

• Thiết kế Dead-Length giúp chi tiết không bị di chuyển khi kẹp, đảm bảo độ chính xác về chiều dài gia công.

• Loại Extra Depth (độ sâu mở rộng), cho phép kẹp được các chi tiết có kích thước lớn và phức tạp hơn.

• Tích hợp hệ thống Spider Stop, trượt qua các rãnh trong đầu kẹp để định vị chính xác vào bệ kẹp của trục chính máy.

• Có thể tiện lại bề mặt và lỗ kẹp để phù hợp với đường kính và độ sâu của chi tiết.

• Chỉ có một bộ phận chuyển động giúp cải thiện đáng kể độ đồng tâm so với các hệ thống đầu kẹp thông thường.

• Yêu cầu sử dụng Step Chuck Closer tiêu chuẩn loại Extra Depth (mã 16-2684-OC cho đầu kẹp 4”).

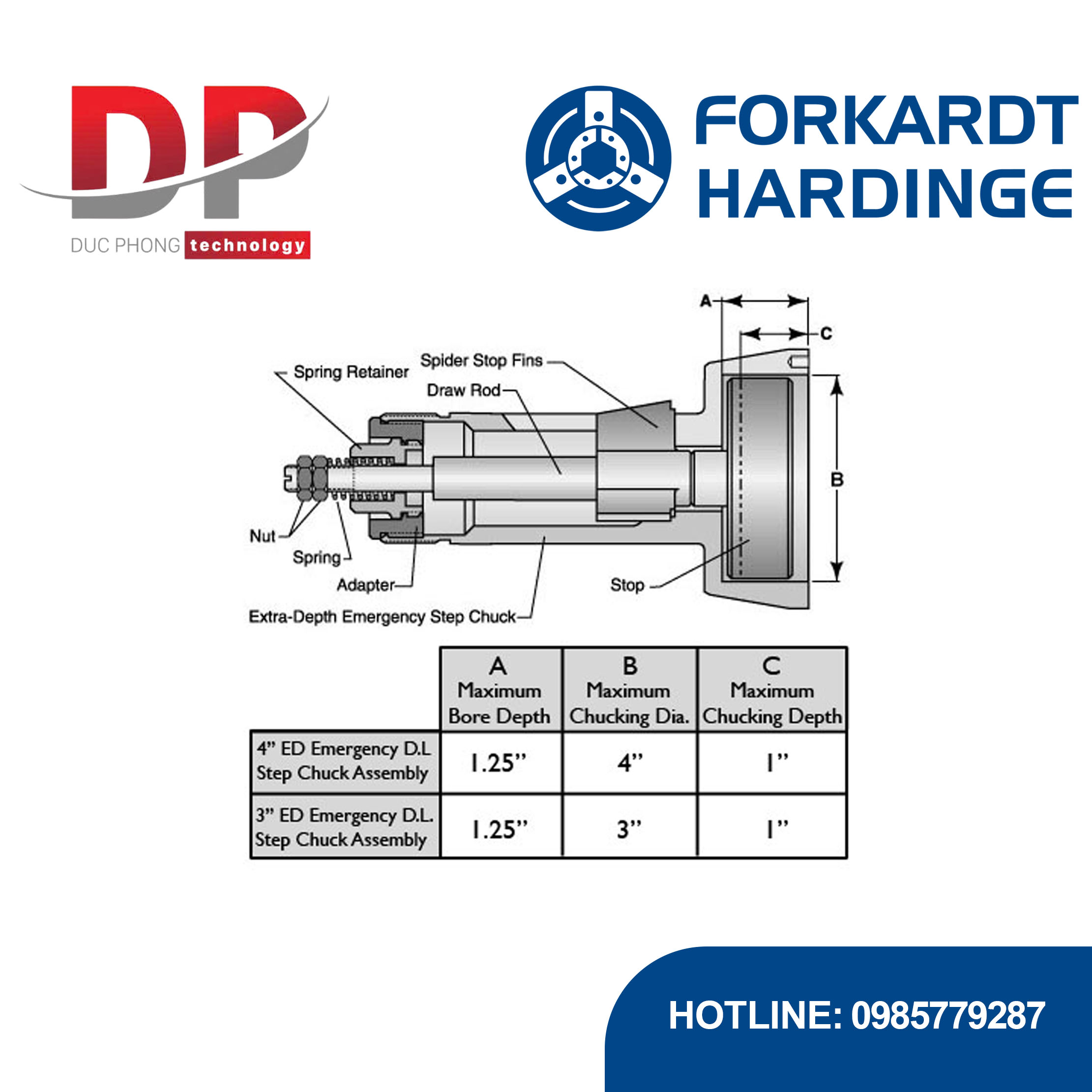

Cấu tạo và nguyên lý hoạt động:

• Phần step chuck được tiện theo kích thước đường kính của chi tiết và độ sâu mong muốn để chứa stop button.

• Stop button được gia công để chạm vào bề mặt định vị của chi tiết.

• Khi lắp vào trục chính có step chuck closer tương ứng, người dùng chỉ cần điều chỉnh để đầu kẹp vừa khít chi tiết và cố định vị trí kẹp.

• Stop button nên được tiện lại sau khi lắp để đảm bảo độ vuông góc và độ chính xác tuyệt đối.

Thông số

Assembly

13670000000000

Collet Series	C
Order Hole Shape	Emergency
Style	16C
