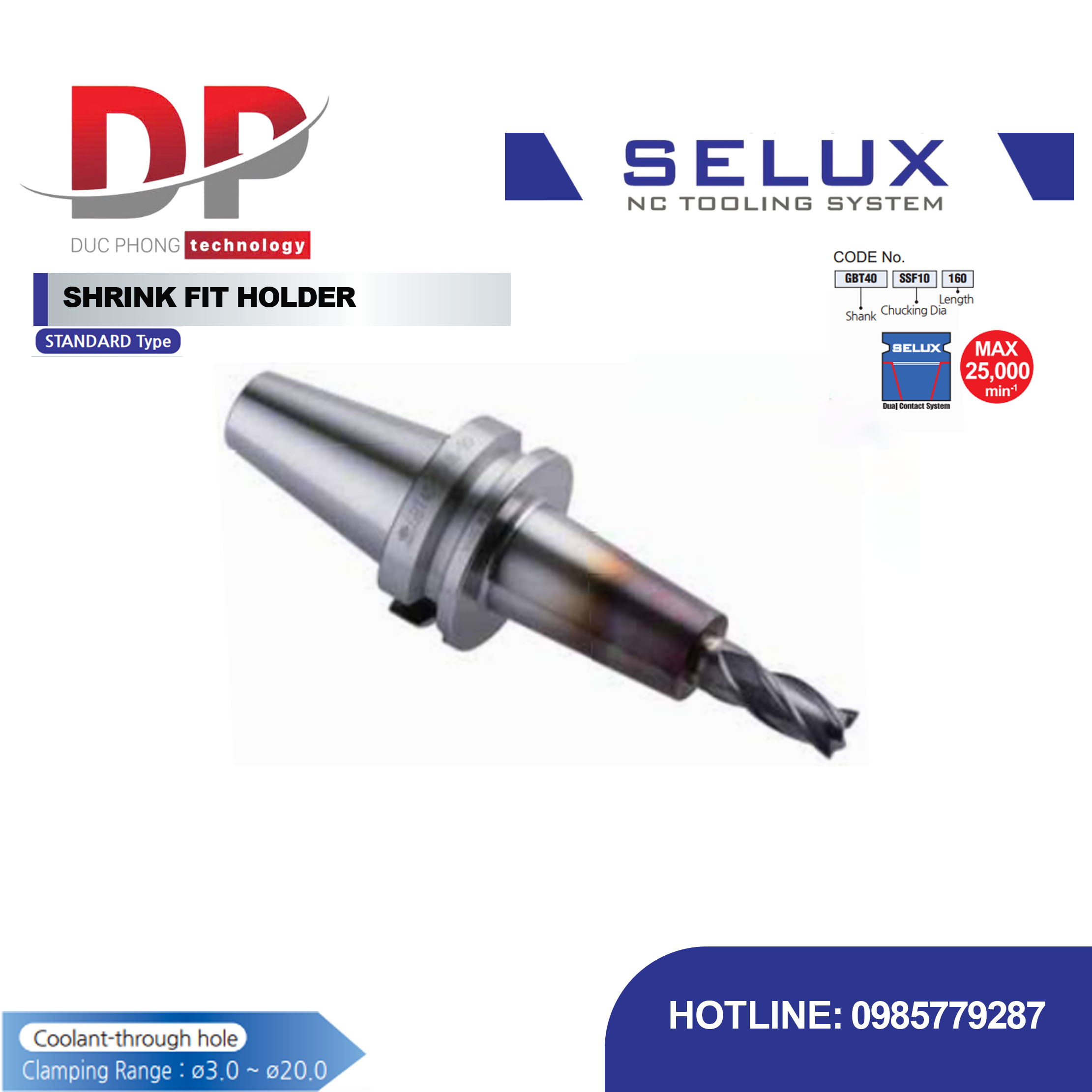

Đầu kẹp co nhiệt loại tiêu chuẩn Series GBT Shank - Selux (SHRINK FIT HOLDER - STANDARD TYPE)

Mô tả sản phẩm đầu kẹp co nhiệt loại tiêu chuẩn Series GBT Shank

Đầu kẹp co nhiệt loại tiêu chuẩn Series GBT Shank - Selux (SHRINK FIT HOLDER - STANDARD TYPE) là dụng cụ kẹp dao phay được thiết kế cho các công việc gia công chính xác và tốc độ cao. Sản phẩm này sử dụng nguyên lý gia nhiệt để giãn nở đầu kẹp, sau đó làm nguội để co lại và kẹp chặt chuôi dao.

Đặc điểm nổi bật

• Đầu kẹp co nhiệt loại tiêu chuẩn Series GBT Shank - Selux (SHRINK FIT HOLDER - STANDARD TYPE) đảm bảo độ đảo trục cực thấp, chỉ dưới 3µm tại vị trí cách mũi dao 4D. Điều này giúp tối ưu hóa hiệu suất gia công và kéo dài tuổi thọ của dao.
• Lực kẹp mạnh mẽ: Lực kẹp từ cơ chế co nhiệt vượt trội hơn hẳn so với các loại bầu kẹp thông thường, giúp giữ chặt dụng cụ ngay cả trong điều kiện gia công khắc nghiệt.
• Thiết kế tối ưu: Thiết kế đối xứng, chắc chắn giúp giảm thiểu rung động, tăng cường sự ổn định và hiệu quả của quá trình gia công.
• Khả năng hoạt động tốc độ cao: Sản phẩm được định mức cho tốc độ quay tối đa lên đến 25.000 vòng/phút, phù hợp với các ứng dụng gia công tốc độ cao.
• Hệ thống làm mát xuyên tâm: Tất cả các sản phẩm đều có lỗ làm mát bên trong, dẫn dung dịch làm mát trực tiếp đến khu vực cắt, giúp tản nhiệt và cải thiện chất lượng gia công.
• Tương thích đa dạng: Đầu kẹp này tương thích với cả trục chính BT 2-Face Contact và trục chính BT tiêu chuẩn.

Lưu ý

• Trước khi sử dụng, hãy làm sạch hoàn toàn cả chuôi dao và bên trong đầu kẹp để loại bỏ dầu bảo quản. Nếu không, dầu còn sót lại có thể gây ra vấn đề về độ đảo trục và làm giảm tuổi thọ của dụng cụ.
• Nên sử dụng các dụng cụ cắt có chuôi với dung sai h6 để đảm bảo độ chính xác tối ưu.
• Sử dụng thiết bị gia nhiệt chuyên dụng để đảm bảo quá trình kẹp/tháo dụng cụ diễn ra an toàn và hiệu quả.
• Đối với loại tiêu chuẩn, phạm vi kẹp dụng cụ có đường kính từ Ø3.0mm đến Ø20.0mm.

Thông số

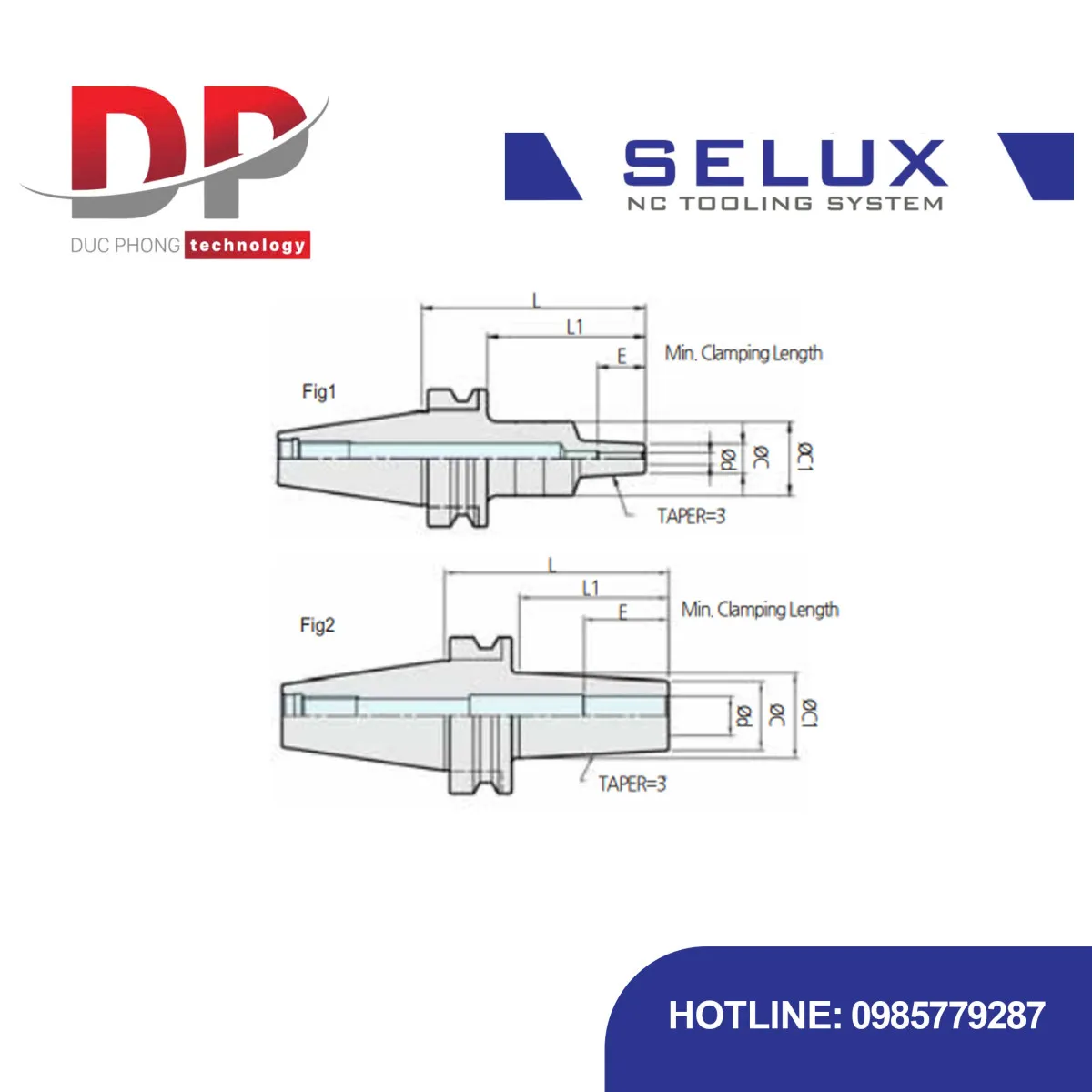

Code No.	Ød	ØC	ØC1	L	L1	E	Weight (kg)	Fig
GBT30 - SSF 3 - 75	3	25	20	75	53	12	0.5	1
SSF 4 - 75	4	26	26	75	37	16	0.5	1
SSF 6 - 75	6	26	24	75	60	24	0.5	2
SSF 8 - 75	8	30	30	75	130	36	0.5	2
SSF10 - 75	10	34	28	75	60	48	0.5	2
SSF12 - 75	12	30	36	75	130	9	0.5	2
SSF16 - 75	16	38	34	75	60	12	0.5	2
GBT40 - SSF 3 - 90	3	42	20	90	59	18	1.0	2
SSF 4 - 90	4	40	21	90	37	24	1.0	2
SSF 6 - 90	6	42	24	90	60	36	1.2	2
SSF 6 - 160	6	42	24	160	119	36	1.4	2
SSF 8 - 90	8	48	32	90	59	48	1.2	2
SSF 8 - 160	8	48	32	160	119	48	1.4	2
SSF10 - 90	10	53	28	90	59	9	1.3	2
SSF10 - 160	10	53	36	160	119	12	1.5	2
SSF12 - 90	12	42	30	90	59	18	1.3	2
SSF12 - 160	12	42	38	160	119	24	1.6	2
SSF16 - 90	16	38	34	90	59	30	1.3	2
SSF16 - 160	16	38	38	160	119	34	1.8	2
SSF20 - 90	20	43	40	90	59	40	1.3	2
SSF20 - 160	20	43	48	160	119	48	2.1	2
GBT50 - SSF 6 - 100	6	26	20	100	59	12	3.7	2
SSF 6 - 160	6	26	25	160	119	16	3.9	2
SSF 8 - 100	8	30	21	100	59	24	3.7	2
SSF 8 - 160	8	34	24	160	119	32	3.9	2
SSF10 - 100	10	36	28	100	59	28	3.8	2
SSF10 - 160	10	30	36	160	119	36	4.1	2
SSF12 - 100	12	38	30	100	59	30	3.8	2
SSF12 - 160	12	42	34	160	119	38	4.1	2
SSF16 - 100	16	40	34	100	59	34	3.8	2
SSF16 - 160	16	43	38	160	119	42	4.1	2
SSF20 - 100	20	48	40	100	59	40	3.9	2
SSF20 - 160	20	53	46	160	119	46	4.4	2
