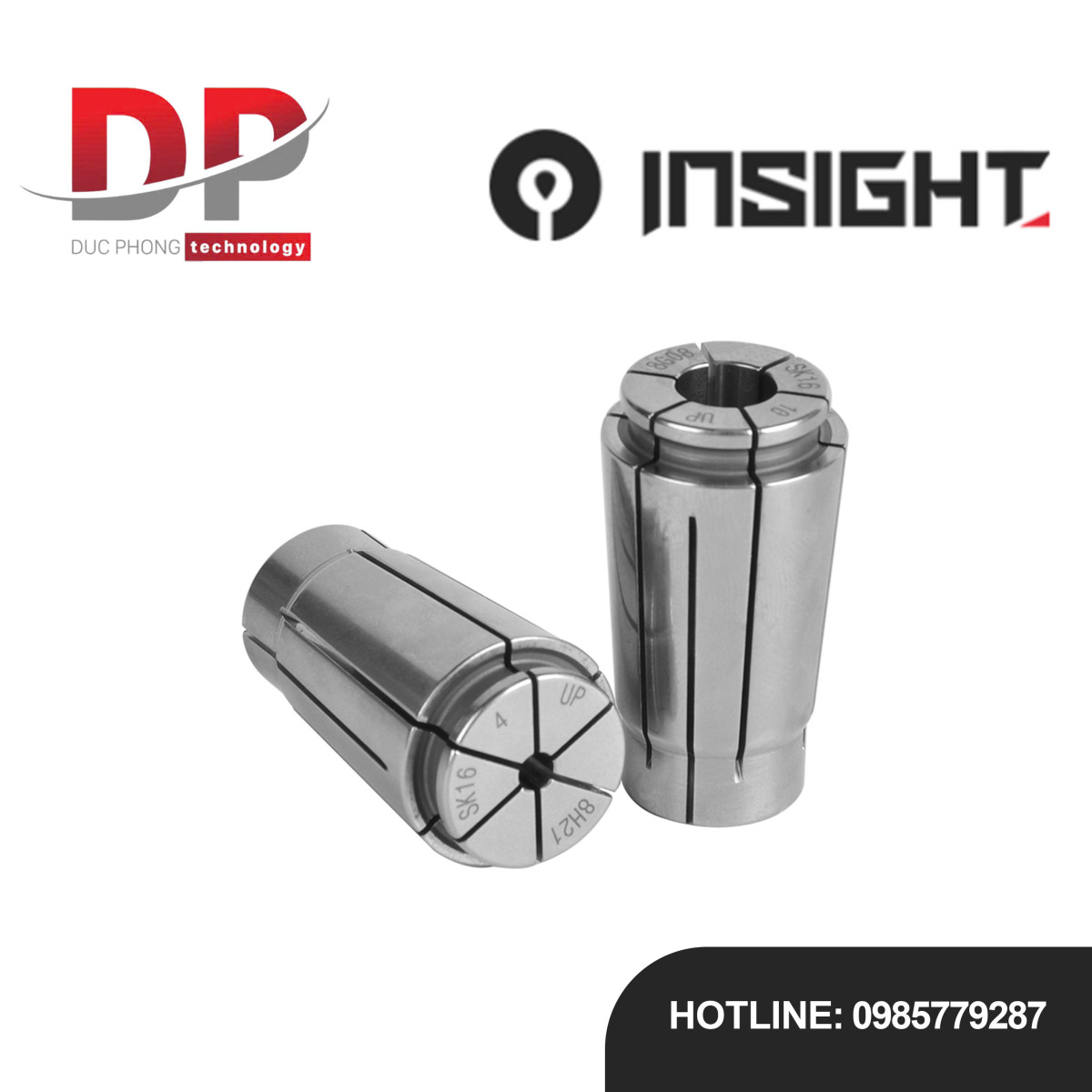

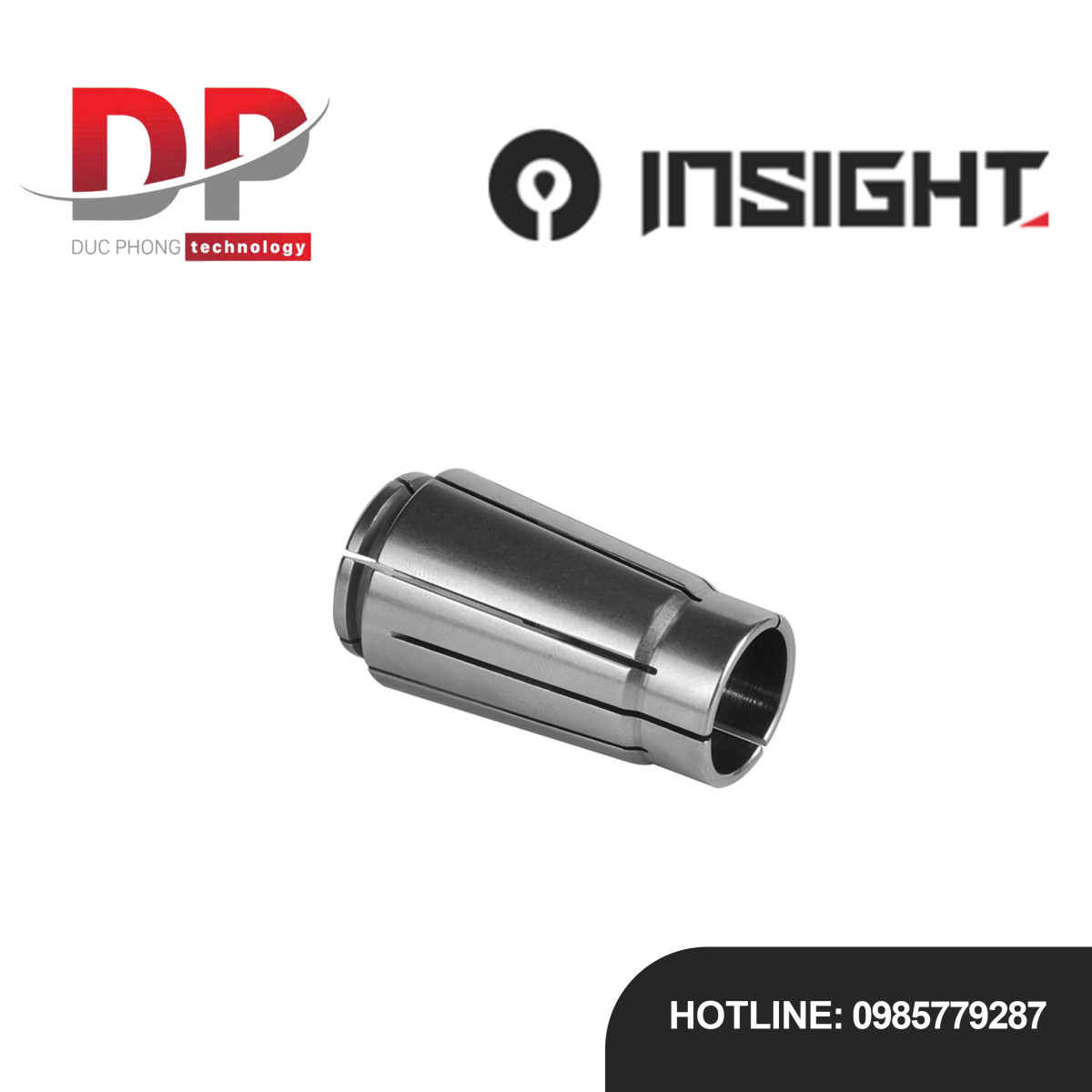

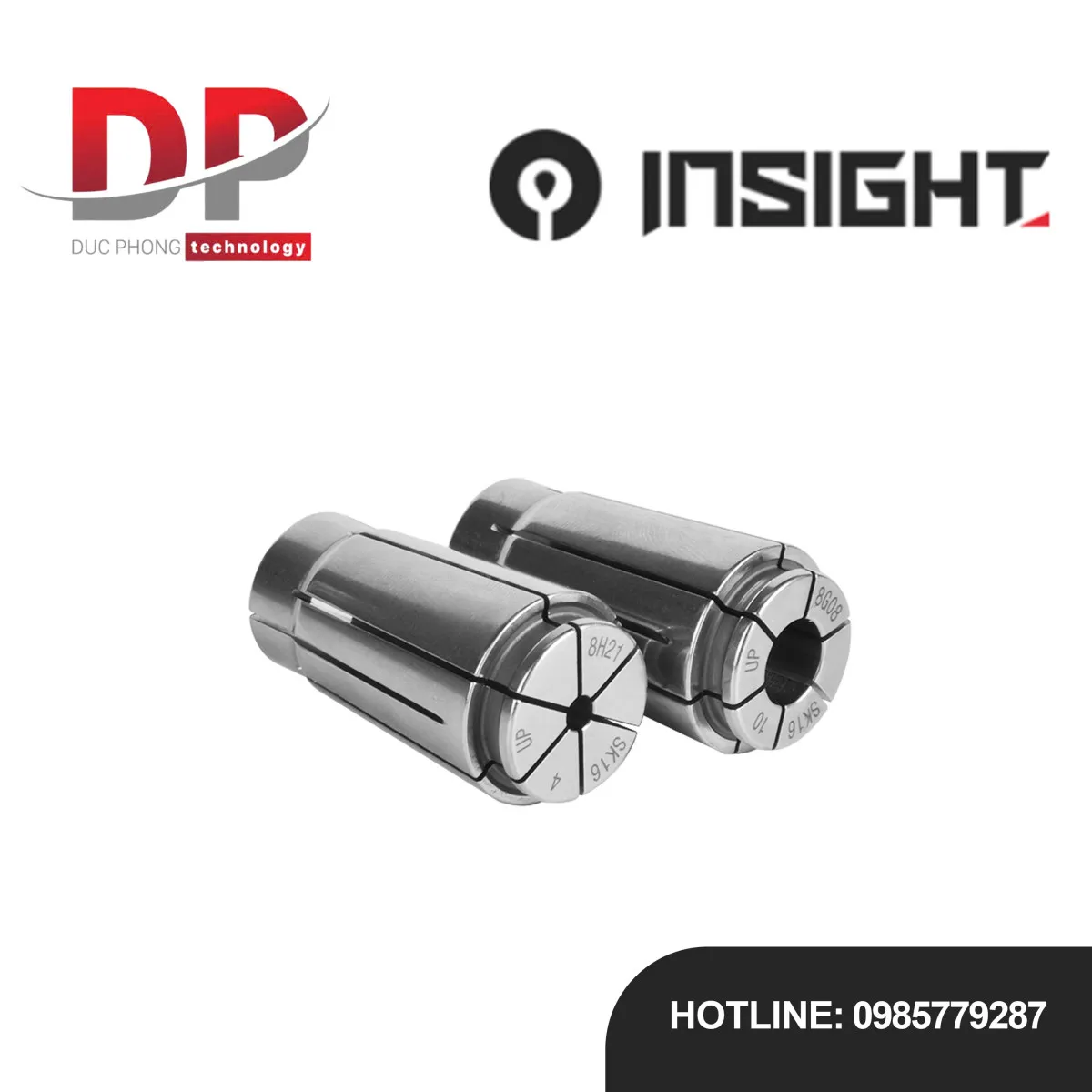

Đầu kẹp INSIGHT SK06/SK10/SK13/SK16/SK25 (Độ chính xác 0.005 mm)

Đặc điểm sản phẩm:

• Độ chính xác cao: Độ đảo (Beat Accuracy) của Đầu kẹp SK đạt $\text{0.005 mm}$, đảm bảo gia công chính xác.

• Tương thích: Là loại Đầu kẹp thay thế được sử dụng trong các chuôi kẹp (Collet Chuck) SK.

• Hỗ trợ tùy chỉnh: Hỗ trợ sản xuất theo mẫu (Samples) và bản vẽ (Drawings) tùy chỉnh.

Thông số nổi bật & Đặc điểm kỹ thuật:

• Mã sản phẩm (Designation): SK06/SK10/SK13/SK16/SK25

• Độ chính xác: $\text{0.005 mm}$

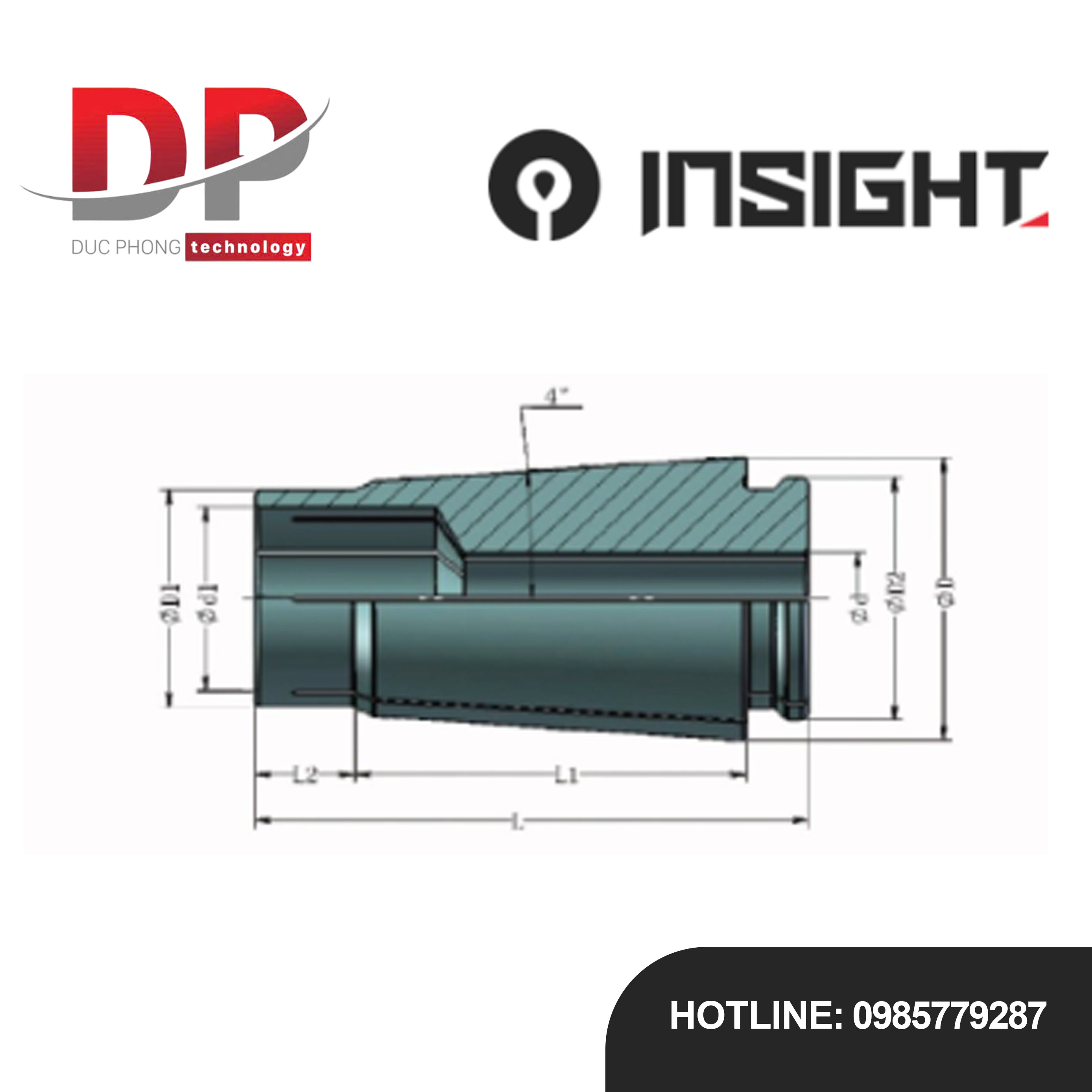

• Kích thước chi tiết các mẫu:

  • SK06:

    • Đường kính ngoài lớn nhất (D): $10.5\text{ mm}$

    • Đường kính ngoài nhỏ nhất (D1): $7.5\text{ mm}$

    • Đường kính ren (D2): $9.2\text{ mm}$

    • Đường kính kẹp tối đa (d1): $5.8\text{ mm}$

    • Tổng chiều dài (L): $25\text{ mm}$

    • Chiều dài côn (L1): $17\text{ mm}$

    • Chiều dài ren (L2): $4\text{ mm}$

  • SK10:

    • Đường kính ngoài lớn nhất (D): $15.6\text{ mm}$

    • Đường kính ngoài nhỏ nhất (D1): $11.8\text{ mm}$

    • Đường kính ren (D2): $13\text{ mm}$

    • Đường kính kẹp tối đa (d1): $10\text{ mm}$

    • Tổng chiều dài (L): $30\text{ mm}$

    • Chiều dài côn (L1): $21.3\text{ mm}$

    • Chiều dài ren (L2): $5\text{ mm}$

  • SK13:

    • Đường kính ngoài lớn nhất (D): $20.4\text{ mm}$

    • Đường kính ngoài nhỏ nhất (D1): $15.5\text{ mm}$

    • Đường kính ren (D2): $17\text{ mm}$

    • Đường kính kẹp tối đa (d1): $13\text{ mm}$

    • Tổng chiều dài (L): $39\text{ mm}$

    • Chiều dài côn (L1): $28\text{ mm}$

    • Chiều dài ren (L2): $6\text{ mm}$

  • SK16:

    • Đường kính ngoài lớn nhất (D): $24.5\text{ mm}$

    • Đường kính ngoài nhỏ nhất (D1): $24.6\text{ mm}$

    • Đường kính ren (D2): $21\text{ mm}$

    • Đường kính kẹp tối đa (d1): $16\text{ mm}$

    • Tổng chiều dài (L): $45\text{ mm}$

    • Chiều dài côn (L1): $32\text{ mm}$

    • Chiều dài ren (L2): $8\text{ mm}$

  • SK25:

    • Đường kính ngoài lớn nhất (D): $35.6\text{ mm}$

    • Đường kính ngoài nhỏ nhất (D1): $35.5\text{ mm}$

    • Đường kính ren (D2): $31\text{ mm}$

    • Đường kính kẹp tối đa (d1): $25.4\text{ mm}$

    • Tổng chiều dài (L): $57\text{ mm}$

    • Chiều dài côn (L1): $43\text{ mm}$

    • Chiều dài ren (L2): $8.5\text{ mm}$
