Độ nhám bề mặt là gì? Tiêu chuẩn, cách đo và cách cải thiện độ nhám bề mặt

Độ nhám bề mặt là chỉ tiêu quan trọng phản ánh mức độ gồ ghề của bề mặt vật liệu sau gia công, có thể được cảm nhận trực tiếp bằng xúc giác hoặc đo lường bằng các phương pháp kỹ thuật. Không chỉ ảnh hưởng đến tính thẩm mỹ và độ bóng bề mặt sản phẩm, độ nhám còn tác động lớn đến khả năng chống ăn mòn, ma sát, độ bền và hiệu suất làm việc của các chi tiết cơ khí. Trong bài viết này, Thiết bị cơ khí Đức Phog sẽ cùng bạn tìm hiểu chi tiết về khái niệm độ nhám bề mặt, ý nghĩa trong gia công cơ khí và các thông tin kỹ thuật liên quan cần nắm rõ.

Độ nhám bề mặt là gì?

Độ nhám bề mặt (thường gọi tắt là độ nhám) là yếu tố phản ánh kết cấu vi mô của bề mặt chi tiết gia công, có mối liên hệ chặt chẽ với độ bóng bề mặt của sản phẩm. Trên thực tế, mọi bề mặt sau gia công đều tồn tại các mấp mô siêu nhỏ, hình thành do quá trình biến dạng dẻo của lớp vật liệu bề mặt, phương pháp gia công, dụng cụ cắt và nhiều yếu tố công nghệ khác.

Dù có kích thước rất nhỏ, các mấp mô này vẫn có thể ảnh hưởng trực tiếp đến khả năng làm việc, độ bền, ma sát và tuổi thọ của sản phẩm. Chính vì vậy, việc xác định đúng tiêu chuẩn độ nhám bề mặt và tuân thủ các quy định kỹ thuật trong gia công cơ khí là yêu cầu quan trọng nhằm đảm bảo chất lượng và hiệu quả sử dụng của chi tiết máy.

Các thông số đặc trưng của độ nhám bề mặt

Hiện nay, có hai thông số quan trọng và được sử dụng phổ biến nhất để đo lường và đánh giá độ nhám bề mặt, đó là Ra và Rz.

Ra – Độ nhám bề mặt trung bình

Ra được xác định bằng giá trị trung bình số học của các độ lệch tuyệt đối profin (hi) so với đường trung bình trong chiều dài chuẩn L. Đây là thông số phản ánh mức độ nhẵn tổng thể của bề mặt và được sử dụng rộng rãi nhất trong gia công cơ khí.

Rz – Chiều cao nhấp nhô trung bình của profin

Rz được tính bằng giá trị trung bình số học của 5 đỉnh cao nhất (ti) và 5 đáy thấp nhất (ki) của profin trong chiều dài chuẩn L. Thông số này thể hiện rõ biên độ dao động giữa các đỉnh và đáy bề mặt, phù hợp để đánh giá bề mặt có độ gồ ghề rõ rệt.

Cả Ra và Rz đều có đơn vị đo là micromet (µm). Trong thực tế đánh giá độ nhám, hai thông số này được sử dụng độc lập, tức là chỉ lựa chọn một trong hai để làm tiêu chí đánh giá. Đồng thời, không tồn tại công thức quy đổi chính xác giữa Ra và Rz, do mỗi thông số phản ánh đặc tính bề mặt theo cách khác nhau.

Một số thông số độ nhám khác:

Ngoài Ra và Rz, độ nhám bề mặt còn được mô tả bằng một số thông số khác, tuy ít được sử dụng hơn nhưng vẫn có ý nghĩa trong những trường hợp chuyên biệt:

Rmax – Chiều cao tối đa của profin

Rmax là khoảng cách theo phương thẳng đứng giữa đỉnh cao nhất và đáy thấp nhất của profin trong chiều dài chuẩn L. Thông số này thường dùng để đánh giá bề mặt gia công thô. Đơn vị tính là micromet (µm).

Rq – Độ nhấp nhô profin

Rq được xác định bằng căn bậc hai của giá trị trung bình các bình phương độ lệch profin trong chiều dài chuẩn L. Thông số này phản ánh đồng thời độ nhám và mức độ gồ ghề tổng thể của bề mặt. Đơn vị là micromet (µm).

Rp – Độ cao trung bình các đỉnh

Rp là giá trị trung bình độ cao của các đỉnh nằm phía trên đường trung bình M trong chiều dài chuẩn L. Thông số này thể hiện mức độ thay đổi độ cao của các đỉnh bề mặt. Đơn vị là micromet (µm).

Rv – Độ sâu trung bình các đáy

Rv được tính bằng giá trị trung bình độ sâu của các đáy nằm dưới đường trung bình M trong chiều dài chuẩn L, phản ánh mức độ thay đổi chiều sâu của các rãnh và đáy bề mặt. Đơn vị đo là micromet (µm).

Các phương pháp đo độ nhám bề mặt

Hiện nay, độ nhám bề mặt thường được đo lường và đánh giá bằng ba phương pháp chính, bao gồm: so sánh mẫu, đo tiếp xúc bằng đầu dò và đo quang học. Mỗi phương pháp có đặc điểm, ưu điểm và phạm vi ứng dụng khác nhau.

Phương pháp so sánh mẫu

Phương pháp so sánh mẫu được thực hiện bằng cách quan sát trực tiếp bằng mắt, kết hợp với nguồn sáng và kính lúp, sau đó so sánh bề mặt cần đo với các mẫu chuẩn đã biết trước độ nhám. Việc đánh giá chủ yếu dựa trên mức độ tương đồng của các đường vân bề mặt, thường áp dụng cho các chi tiết sau gia công phay hoặc tiện.

Ưu điểm của phương pháp này là đơn giản, thao tác nhanh, chi phí thấp, phù hợp với kiểm tra sơ bộ trong sản xuất. Tuy nhiên, độ chính xác không cao, mang tính chủ quan và chỉ áp dụng hiệu quả cho các bề mặt có cùng vật liệu và cùng phương pháp gia công.

Phương pháp đo tiếp xúc bằng đầu dò

Đây là phương pháp đo độ nhám sử dụng máy đo độ nhám với đầu dò tiếp xúc trực tiếp lên bề mặt chi tiết. Đầu dò được trang bị kim đo có độ nhạy rất cao, cho phép ghi nhận những thay đổi rất nhỏ của profin bề mặt, chỉ ở mức vài micromet, đồng thời tính toán chính xác các thông số độ nhám và tái hiện hình dạng profin.

Ưu điểm nổi bật của phương pháp đo tiếp xúc là độ chính xác cao, thời gian đo nhanh chóng, chỉ mất vài giây để có kết quả. Tuy nhiên, phương pháp này có nhược điểm là kim đo dễ bị hư hỏng nếu không sử dụng và bảo quản đúng cách, đồng thời không phù hợp với các bề mặt mềm hoặc có độ dẻo cao.

Phương pháp đo quang học

Phương pháp đo quang học đo độ nhám bề mặt chủ yếu dựa trên công nghệ quét laser. Chùm tia laser từ đầu quét sẽ thu thập dữ liệu biên dạng bề mặt, sau đó hệ thống xử lý để tính toán các thông số độ nhám, thường là độ nhám trung bình trên một vùng lấy mẫu.

Do là phương pháp đo không tiếp xúc, đo quang học có ưu điểm là không gây ảnh hưởng hay làm biến dạng bề mặt cần đo, đặc biệt phù hợp với các vật liệu mềm và đàn hồi cao như cao su. Kết quả đo có độ chính xác khá cao, tuy nhiên chi phí đầu tư thiết bị lớn và đòi hỏi người vận hành có trình độ kỹ thuật cao.

Các tiêu chuẩn và cấp độ của độ nhám bề mặt

Tiêu chuẩn độ nhám bề mặt theo TCVN và ISO

Độ nhám bề mặt hiện nay được thống nhất và áp dụng theo các tiêu chuẩn ISO (tiêu chuẩn quốc tế) và tại Việt Nam là TCVN (tiêu chuẩn Việt Nam). Trên thực tế, các tiêu chuẩn TCVN về độ nhám bề mặt đều được xây dựng dựa trên hệ thống tiêu chuẩn ISO, nhằm đảm bảo sự đồng nhất trong đánh giá và đo lường với các tiêu chuẩn quốc tế.

Các tiêu chuẩn Việt Nam về độ nhám bề mặt

Một số tiêu chuẩn TCVN phổ biến liên quan đến độ nhám bề mặt bao gồm:

• TCVN 2511:2007: Đặc tính hình học của sản phẩm (GPS) – Nhám bề mặt: phương pháp profin – các thông số của mẫu profin.


• TCVN 5707:2007: Đặc tính hình học của sản phẩm (GPS) – Cách ghi nhám bề mặt trong tài liệu kỹ thuật của sản phẩm.


• TCVN 5120:2007: Đặc tính hình học của sản phẩm (GPS) – Nhám bề mặt: phương pháp profin – thuật ngữ, định nghĩa và các thông số nhám bề mặt.

Các tiêu chuẩn ISO về độ nhám bề mặt

Bên cạnh TCVN, một số tiêu chuẩn ISO mới và đang được áp dụng phổ biến trong đánh giá độ nhám bề mặt gồm:

• ISO 12085:1996


• ISO 21920:2021


• ISO 16610-21:2011

Phân cấp độ nhám bề mặt theo tiêu chuẩn

Theo các tiêu chuẩn TCVN và ISO, độ nhám bề mặt được chia thành 13 cấp độ, dựa trên các thông số Ra và Rz. Các cấp độ này thường được biểu diễn bằng bảng giá trị tiêu chuẩn, giúp kỹ sư và người gia công lựa chọn mức độ nhám phù hợp với yêu cầu kỹ thuật của từng chi tiết.

Theo TCVN và ISO thì độ nhám bề mặt được chia thành 13 cấp độ, dựa theo các thông số độ nhám Ra và Rz, được thể hiện trong bảng dưới đây:

Chất lượng bề mặt	Cấp độ nhám	Ra  (µm)	Rz  (µm)	Chiều dài chuẩn L (mm)
Thô	1	80	320	8
	2	40	160
	3	20	80
	4	10	40	2.5
Bán tinh	5	5	20
	6	2.5	10	0.8
	7	1.25	6.3
Tinh	8	0.63	3.2
	9	0.32	1.6	0.25
	10	0.16	0.8
	11	0.08	0.4
Siêu tinh	12	0.04	0.2
	13	0.02	0.08	0.08

Dựa theo bảng cấp độ nhám bề mặt trên, người kỹ thuật viên có thể đánh giá được chất lượng bề mặt của sản phẩm cần gia công, cũng như phương pháp gia công thô, bán tinh, tinh hay siêu tinh.

Kỹ hiệu của độ nhám bề mặt trên bản vẽ chi tiết

Theo tiêu chuẩn TCVN và ISO, độ nhám bề mặt trên bản vẽ kỹ thuật được ký hiệu bằng hình chữ V bất đối xứng, trong đó thể hiện thông số độ nhám và có thể kèm theo phương pháp gia công nếu cần thiết.

Cách ghi ký hiệu độ nhám bề mặt trên bản vẽ thường được thể hiện theo quy ước thống nhất, giúp người thiết kế, gia công và kiểm tra hiểu đúng yêu cầu kỹ thuật của chi tiết. Cách ghi ký hiệu độ nhám bề mặt trên bản vẽ thường được thể hiện như sau:

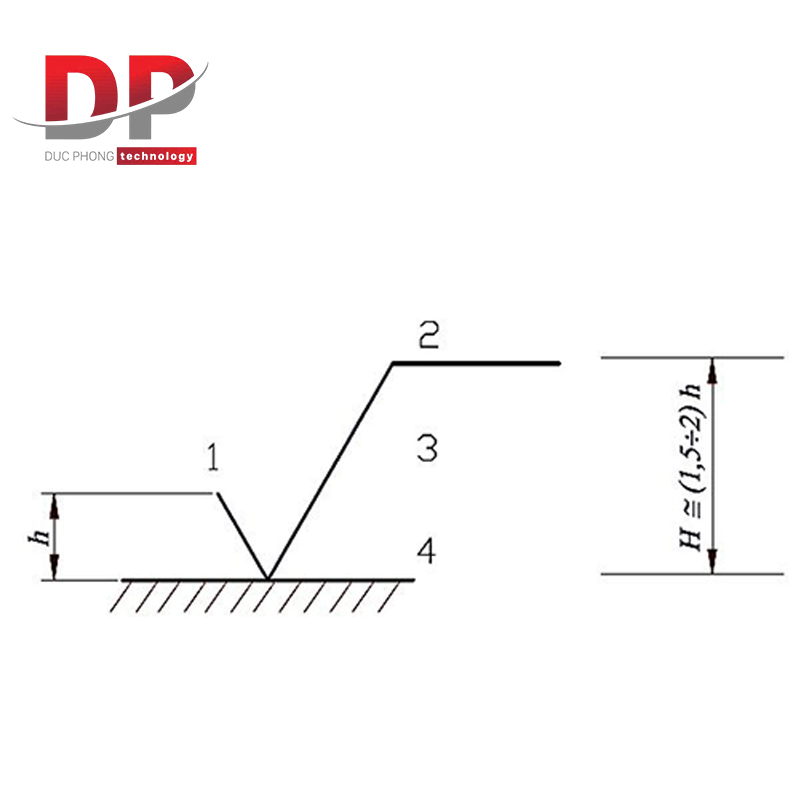

Các vị trí ghi thông tin trên ký hiệu độ nhám bề mặt

Trên ký hiệu độ nhám bề mặt, có 4 vị trí chính để ghi các thông số và thông tin liên quan, bao gồm:

1 – Ghi trị số độ nhám
Ghi trị số độ nhám Ra hoặc Rz. Trong đó, thông số Rz luôn phải ghi rõ ký hiệu, còn nếu chỉ ghi trị số mà không kèm ký hiệu thì mặc định là Ra.

2 – Ghi phương pháp gia công đặc biệt
Áp dụng trong trường hợp bề mặt yêu cầu phương pháp gia công cụ thể như mài, đánh bóng, lăn ép hoặc các phương pháp xử lý bề mặt khác.

3 – Ghi chiều dài chuẩn
Chiều dài chuẩn được ghi khi cần thiết để làm rõ điều kiện đo độ nhám của bề mặt.

4 – Ghi hướng nhấp nhô của profin
Thể hiện hướng các vết gia công trên bề mặt chi tiết, phục vụ yêu cầu lắp ráp, ma sát hoặc thẩm mỹ.

Ví dụ ký hiệu độ nhám bề mặt trên bản vẽ kỹ thuật

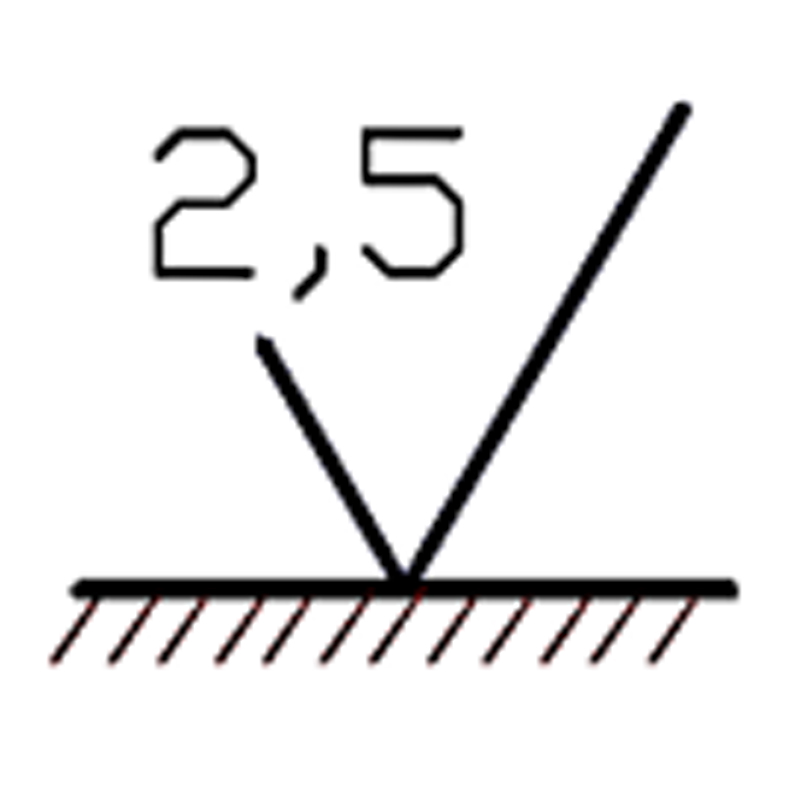

	Ký hiệu độ nhám Ra: ký hiệu độ nhám bề mặt với thông số Ra 2.5, không ghi phương pháp gia công.

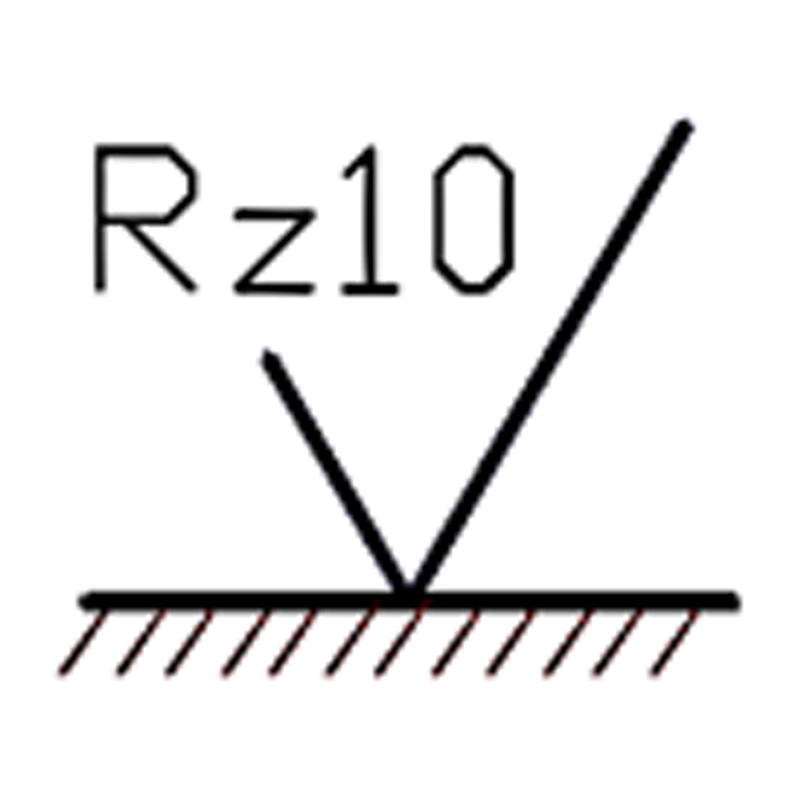

	Ký hiệu độ nhám Rz: ký hiệu độ nhám bề mặt với thông số Rz 10, không ghi phương pháp gia công.

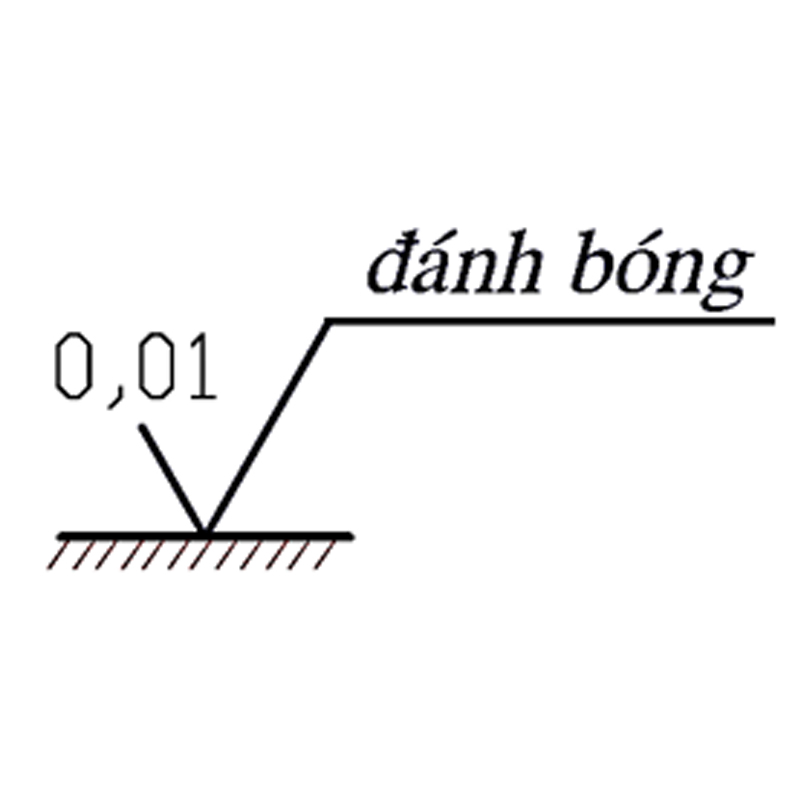

	Ký hiệu độ nhám Ra kèm phương pháp gia công: ký hiệu độ nhám bề mặt với thông số Ra 0.01, kèm phương pháp đánh bóng.

Ký hiệu độ nhám bề mặt theo tiêu chuẩn công nghiệp Nhật Bản JIG

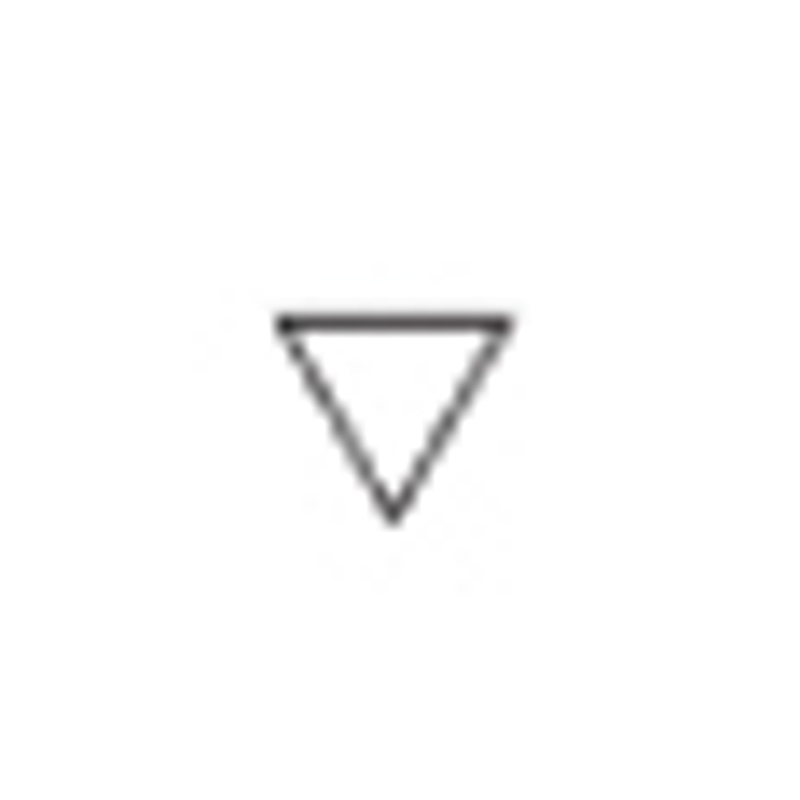

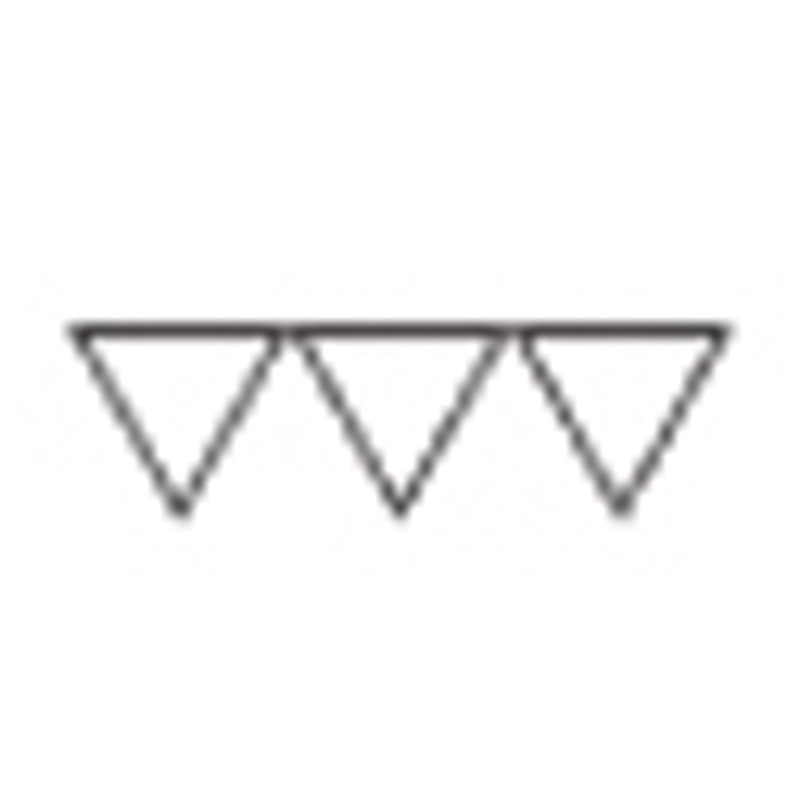

Theo tiêu chuẩn công nghiệp Nhật Bản JIG, ký hiệu độ nhám bề mặt được biểu diễn bằng các hình tam giác ngược, với số lượng từ 1 đến 4 tam giác, tương ứng với các mức độ nhám khác nhau.

Phía trên các ký hiệu tam giác ngược này sẽ ghi thông số độ nhám, trong đó:

• Chữ s dùng để chỉ Ry (chiều cao đỉnh tối đa).


• Chữ z dùng để chỉ Rz.


• Nếu không có ký hiệu chữ đi kèm thì mặc định là Ra.

Về chi tiết ký hiệu độ nhám bề mặt theo tiêu chuẩn JIG, bạn có thể tham khảo thêm trong bảng phân cấp độ nhám trình bày ở phần dưới.

Ra (µm)	Rz (µm)	Rzjis (µm)	Ký hiệu	Chất lượng bề mặt

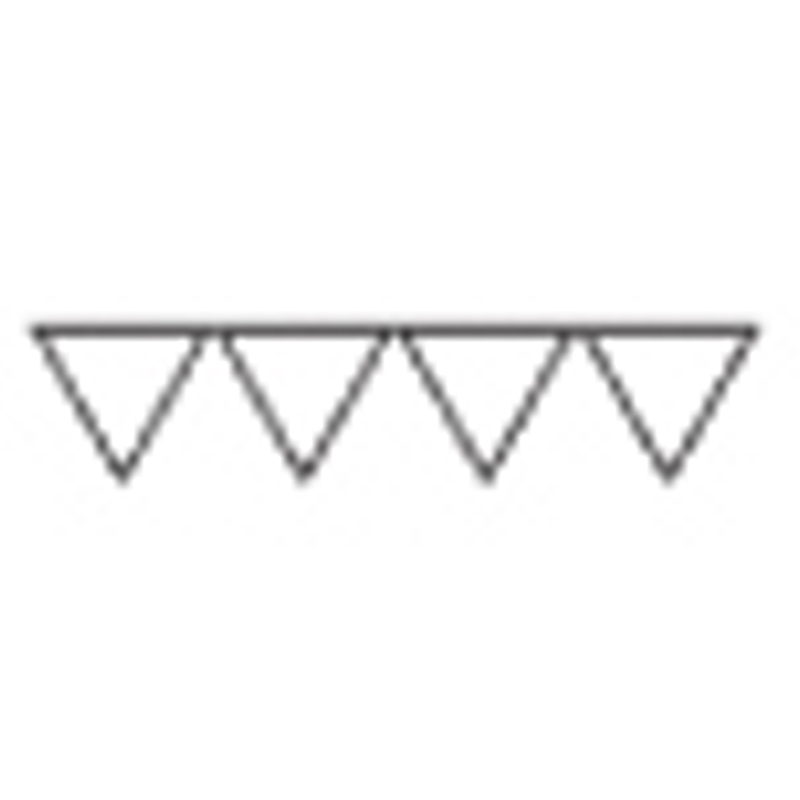

0.025	0.1	0.1		Siêu tinh
0.25	0.2	0.2
0.1	0.4	0.4
0.2	0.8	0.8
0.4	1.6	1.6		Tinh
0.8	3.2	3.2
1.6	6.3	6.3

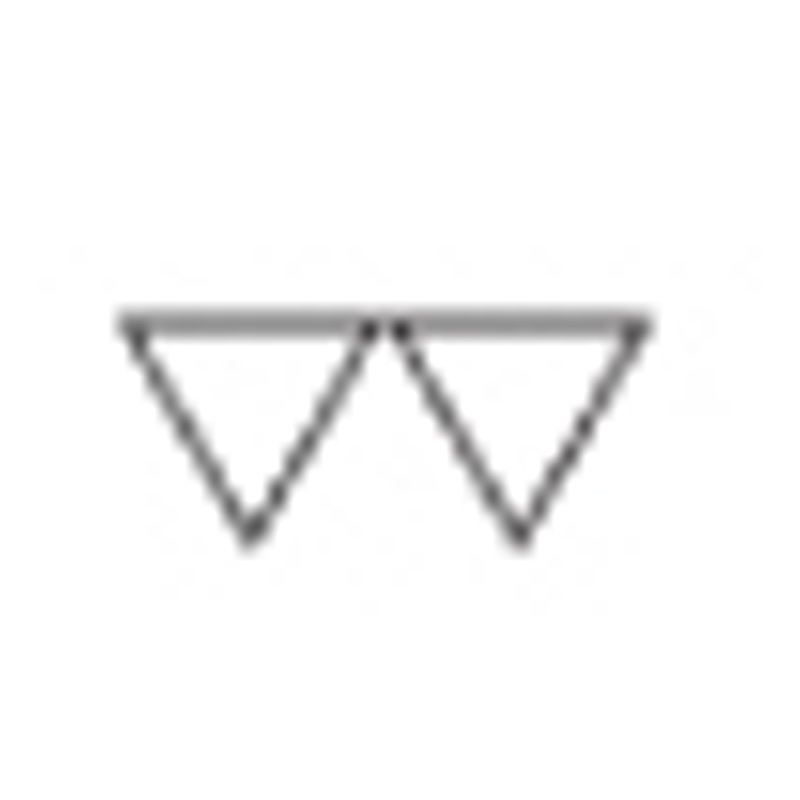

3.2	12.5	12.5		Bán tinh
6.3	25	25
12.5	50	50		Thô
25	100	100

Các yếu tố ảnh hưởng đến độ nhám bề mặt

Ảnh hưởng từ quá trình gia công

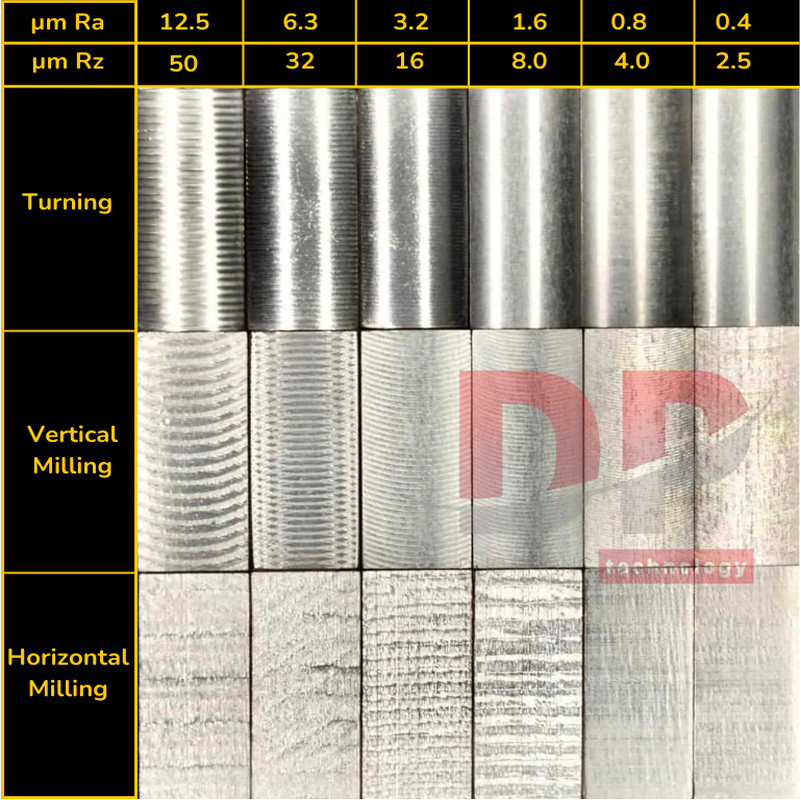

Các phương pháp gia công khác nhau như tiện, phay, xọc, mài, doa, cắt dây… sẽ tạo ra độ nhám bề mặt khác nhau. Thông thường, gia công tiện cho bề mặt có độ nhám thấp hơn phay, trong khi mài có thể đạt độ nhám bề mặt nhỏ hơn nữa, phù hợp với các yêu cầu gia công tinh và siêu tinh.

Chế độ cắt bao gồm tốc độ cắt, bước tiến dao và độ sâu cắt cũng ảnh hưởng trực tiếp đến độ nhám bề mặt. Khi độ sâu cắt tăng lên, độ nhám thường có xu hướng tăng theo. Vì vậy, các bước gia công thô, gia công bán tinh, gia công tinh và gia công siêu tinh với chế độ cắt khác nhau sẽ cho ra các giá trị độ nhám khác nhau.

Loại dụng cụ cắt và hình dạng hình học của lưỡi cắt cũng là yếu tố quan trọng ảnh hưởng đến độ nhám. Lưỡi cắt có độ cứng cao, sắc bén tốt và hình học phù hợp sẽ giúp giảm độ nhám bề mặt sau gia công.

Ngoài ra, chất liệu phôi, độ cứng, thành phần hóa học của vật liệu, việc sử dụng dầu tưới nguội cũng như trình độ và kỹ năng của người vận hành máy đều có ảnh hưởng đáng kể đến độ nhám bề mặt của chi tiết gia công.

Ảnh hưởng từ máy gia công

Độ chính xác của máy gia công, độ cứng vững của kết cấu máy, khả năng hạn chế rung động và các đặc tính hoạt động khác của máy đều tác động đến độ nhám bề mặt. Máy gia công có khả năng kiểm soát rung động tốt sẽ giúp giảm dao động trong quá trình cắt, từ đó giảm độ nhám bề mặt và nâng cao chất lượng gia công.

Ảnh hưởng từ môi trường

Các yếu tố môi trường như nhiệt độ, độ ẩm và điều kiện làm việc xung quanh cũng có thể tác động, dù ở mức độ nhỏ, đến độ nhám bề mặt trong quá trình gia công và đo kiểm.

Những ảnh hưởng của độ nhám bề mặt đến chất lượng sản phẩm

Độ nhám bề mặt giữ vai trò đặc biệt quan trọng trong các chi tiết cơ khí, nhất là những chi tiết tiếp xúc trực tiếp và làm việc trong điều kiện chuyển động. Cụ thể, độ nhám bề mặt ảnh hưởng đến các yếu tố sau:

Khả năng chống mài mòn

Độ nhám bề mặt liên quan trực tiếp đến khả năng chống mài mòn do ma sát và tác động hóa học. Bề mặt có độ nhám càng cao thì càng dễ bị mài mòn và ăn mòn.

Tính chất cơ lý của bộ phận

Độ nhám ảnh hưởng đến hệ số ma sát, khả năng chịu lực và độ bền của chi tiết. Độ nhám cao dễ sinh nhiệt trong quá trình làm việc, từ đó làm tăng nguy cơ xuất hiện vết nứt và hư hỏng bề mặt.

Khả năng bôi trơn của bề mặt

Bề mặt có độ nhám thấp giúp dầu bôi trơn phân bố đều hơn, từ đó nâng cao hiệu quả bôi trơn và giảm mài mòn.

Khả năng bám dính của bề mặt

Đối với các chi tiết cần sơn phủ hoặc xử lý bề mặt, độ nhám phù hợp sẽ quyết định khả năng bám dính của lớp phủ. Trong nhiều trường hợp, bề mặt nhẵn cho độ bám dính và tính thẩm mỹ cao hơn.

Khả năng phản xạ ánh sáng

Bề mặt càng bóng mịn thì khả năng phản xạ ánh sáng càng tốt, ảnh hưởng trực tiếp đến yếu tố thẩm mỹ của sản phẩm.

Tất cả các ảnh hưởng trên cho thấy độ nhám bề mặt có mối liên hệ chặt chẽ với hiệu suất làm việc, độ bền, độ an toàn và tính thẩm mỹ của các bộ phận cơ khí cũng như sản phẩm hoàn chỉnh.

Những phương pháp cải thiện độ nhám bề mặt

Để cải thiện và kiểm soát độ nhám bề mặt trong gia công cơ khí, có thể áp dụng một số phương pháp sau:

• Lựa chọn phương pháp gia công phù hợp với yêu cầu kỹ thuật của chi tiết.


• Lựa chọn dụng cụ cắt phù hợp, có chất lượng cao, đảm bảo độ sắc bén và hình học lưỡi cắt tối ưu.


• Áp dụng chế độ cắt hợp lý, bao gồm tốc độ cắt, bước tiến dao và độ sâu cắt phù hợp từng giai đoạn gia công.


• Sử dụng dầu tưới nguội nhằm giảm nhiệt, giảm ma sát và nâng cao chất lượng bề mặt sau gia công.


• Kiểm soát tốt rung động và độ đảo của dụng cụ cắt trong quá trình gia công.


• Đảm bảo máy móc, thiết bị gia công hoạt động ổn định, đáp ứng đầy đủ các yêu cầu về độ chính xác và độ cứng vững.


• Kiểm soát tốt điều kiện môi trường làm việc như nhiệt độ và độ ẩm.

Độ nhám bề mặt là một trong những chỉ tiêu kỹ thuật quan trọng, phản ánh chất lượng gia công và ảnh hưởng trực tiếp đến hiệu suất làm việc, độ bền, khả năng lắp ráp và tính thẩm mỹ của sản phẩm cơ khí. Việc hiểu rõ khái niệm, thông số đo, phương pháp đánh giá, tiêu chuẩn áp dụng và các yếu tố ảnh hưởng đến độ nhám bề mặt giúp kỹ sư và người vận hành lựa chọn đúng phương pháp gia công, kiểm soát chất lượng hiệu quả và tối ưu chi phí sản xuất. Trong thực tế, kiểm soát tốt độ nhám bề mặt không chỉ nâng cao chất lượng sản phẩm mà còn góp phần đảm bảo độ tin cậy, an toàn và giá trị sử dụng lâu dài cho các chi tiết và hệ thống cơ khí. Trên đây là toàn bộ thông tin về độ nhám bề mặt, theo dõi Đức Phong để cập nhật các tin tức mới nhất về cơ khí.
