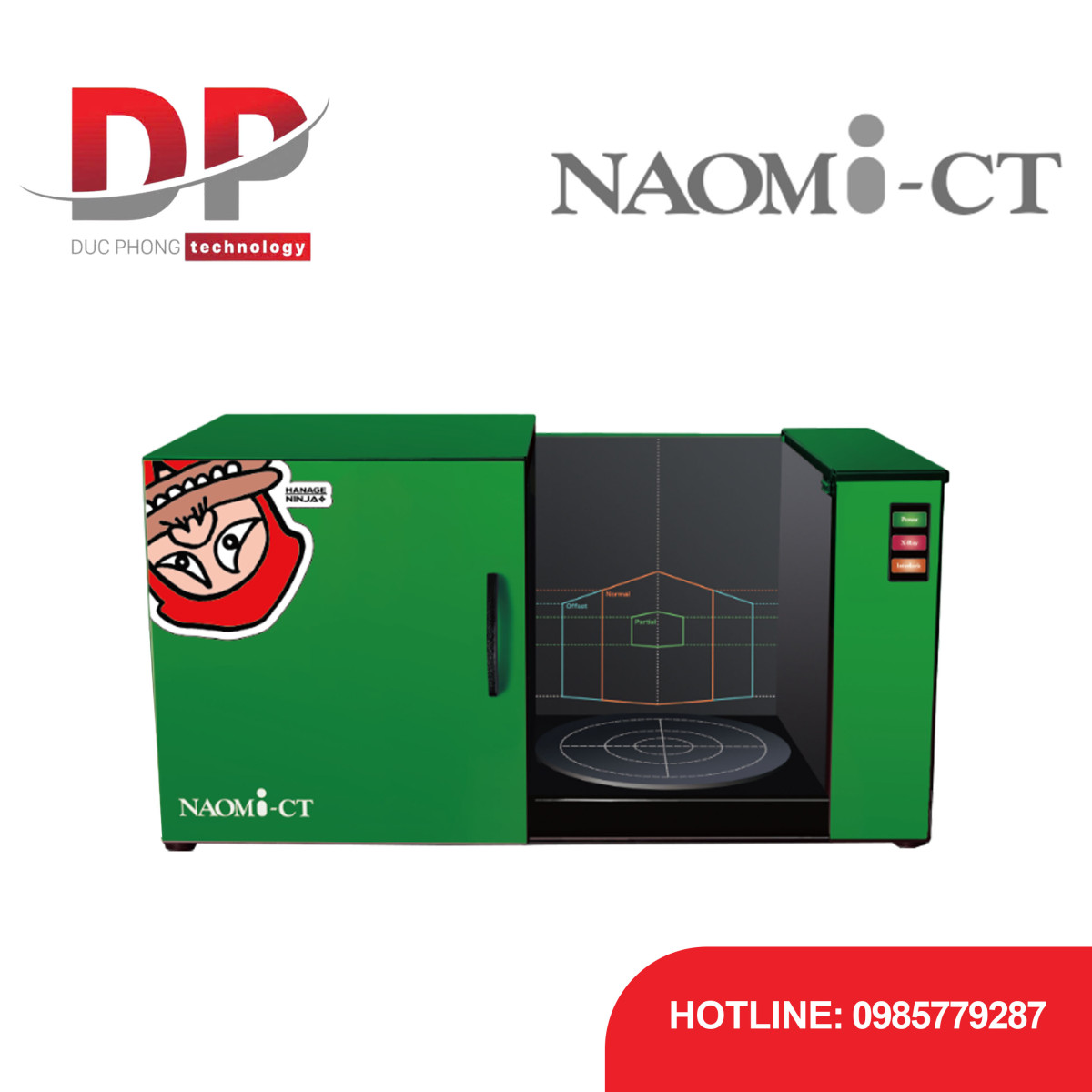

Hệ thống chụp cắt lớp vi tính tia X công nghiệp RF System Lab NAOMi-CT Series

Đặc điểm và Lợi ích:

• Quét 3D và 2D toàn diện: Cung cấp cả khả năng quét cắt lớp vi tính 3D (CT) và chụp ảnh tia X 2D, cho phép kiểm tra chi tiết cả bên trong và bên ngoài vật thể.


• Phát hiện khuyết tật chính xác: Tích hợp phần mềm phát hiện lỗ rỗng (Void Detecting Software) trong chế độ 3D, giúp xác định các lỗi bên trong vật liệu một cách hiệu quả.


• Phân giải hình ảnh cao: Đạt độ phân giải chi tiết, với các model 3D có thể lên đến 5LP/mm (tương đương 0.1 mm), đảm bảo chất lượng hình ảnh kiểm tra tốt nhất.


• Thiết kế an toàn cao: Được trang bị chức năng khóa liên động (interlocking function) và vỏ bọc chì tích hợp, đảm bảo an toàn bức xạ cho người sử dụng.


• Tương thích vật liệu đa dạng: Có thể kiểm tra nhiều loại vật liệu từ nhôm đúc, sản phẩm nhựa, cao su, thực phẩm, đến xương và các mẫu vật văn hóa.



Thông số nổi bật & Đặc điểm kỹ thuật:

• Phân loại hệ thống:


• Hệ thống chụp cắt lớp vi tính tia X (X-Ray CT Scanner System)


• Hệ thống chụp ảnh tia X 2D (2D X-ray Imaging System)


• Các Model và Thông số chính:


• NAOMi-CT 3D-M ($29,500):


• Tính năng: Quét 3D, Thu thập 2D, kèm Phần mềm phát hiện lỗ rỗng (3D).


• Trọng lượng (xấp xỉ): 60 kg (130 lbs).


• Vùng hình ảnh hoạt động (H x W): 121 x 123 mm.


• Độ phân giải 3D: 5LP/mm (0.1 mm).


• Kích thước quét tối đa: φ250 × H230 mm.


• Tải trọng: Khoảng 10 kg (22 lbs).


• NAOMi-CT 3D-L ($39,500):


• Tính năng: Quét 3D, Thu thập 2D, kèm Phần mềm phát hiện lỗ rỗng (3D).


• Trọng lượng (xấp xỉ): 70 kg (155 lbs).


• Vùng hình ảnh hoạt động (H x W): 263 x 213 mm.


• Độ phân giải 3D: 4LP/mm (0.125 mm).


• Kích thước quét tối đa: φ300 × H320 mm.


• Tải trọng: Khoảng 20 kg (44 lbs).


• NAOMi-CT 3D-Slide L ($58,000):


• Tính năng: Quét 3D, Thu thập 2D, kèm Phần mềm phát hiện lỗ rỗng (3D).


• Trọng lượng (xấp xỉ): 100 kg (200 lbs).


• Vùng hình ảnh hoạt động (H x W): 106 x 174 mm.


• Độ phân giải 3D: 3LP/mm (0.166 mm).


• Kích thước quét tối đa: W-360 × D1000 × H-300 mm.


• Tải trọng: Khoảng 10 kg (22 lbs).


• NAOMi-2D ($9,500):


• Tính năng: Thu thập 2D.


• Trọng lượng (xấp xỉ): 60 kg (130 lbs).


• Vùng hình ảnh hoạt động (H x W): 106 x 174 mm.


• Độ phân giải 2D: 3LP/mm (0.166 mm).


• Kích thước quét tối đa: W250 × D280 × H230 mm.


• Thông số chung (Áp dụng cho tất cả các Model):


• Nguồn điện: AC 100-240 V, 50/60 Hz.


• Điện năng tiêu thụ (Đỉnh): 1.0 kVA.


• Nguồn tia X (X-ray source): Điện áp ống 50-100 kV, Dòng ống 2-10 mA, Công suất tối đa 500 W, Điểm hội tụ 0.5 mm, Làm mát bằng dầu và không khí.


• Vật liệu mục tiêu ví dụ: Nhôm đúc, Sản phẩm nhựa/nhựa dẻo và Bao bì, Sản phẩm cao su, Thực phẩm đã qua chế biến, Bánh kẹo, Trái cây, Mỹ phẩm, Văn phòng phẩm, Đồ chơi, Giày dép, Sinh vật sống, Xương, Di sản văn hóa, v.v


CT（3D）			2D
		$29,500 (Medium Sized Panel)	$39,500 (Large Sized Panel)	$58,000 (Large Sized Panel)	$9,500
		*When closed the door, w/o handle.	*When closed the door, w/o handle.	Ask us for longer/larger scans.	*When closed the door, w/o handle.
	Types	X-Ray CT Scanner System			2D X-ray Imaging System
	Models	NAOMi-CT 3D-M	NAOMi-CT 3D-L	NAOMi-CT 3D-Slide L	NAOMi-2D
	Features	3D Scans, 2D Acquisitions, With Void Detecting Software (3D)			2D Acquisitions
Hardware	Weight	Approx. 60 kg (130 lbs)	Approx. 70 kg (155 lbs)	Approx. 100 kg (200 lbs)	Approx. 60 kg (130 lbs)
Power source	Power	AC 100-240 V, 50/60 Hz
	Consumption power	1.0 kVA (At peak)
X-ray source *	Tube voltage	50-100 kV
	Tube current	2-10 mA
	Max power output	500 W
	High voltage generator	DC rectifier (Earlier ignition system)
	Cooling	Oil and air
	Focal spot size	0.5 mm
Detector	Detector Type	FPD			Multi CCD
	Pixel size	98μm	76μm		100μm
	Grayscales	16 bits	16 bits		12 bits
	Active imaging area	H 121 x W 123 mm	H 263 x W 213 mm		H 106 x W 174 mm
	Pixels	1440 x 1440 pixels (2.0 megapixels)	3792 x 3024 pixels (11.4 megapixels)		980 x 1660 pixels (1.6 megapixels)
Image Acquisition	Scan Areas	Partial Scan φ56 × H37-41mm Pixel Size: 0.080mm Normal Scan φ83 × H72-82mm Pixel Size: 0.16mm Offset Scan φ151 × H63-82mm Pixel Size: 0.19mm	φ68 × H38-49mm Pixel Size: 0.095mm φ146 × H153-185mm Pixel Size: 0.22mm φ251 × H130-185mm Pixel Size: 0.31mm	φ67 × H45-49mm Pixel Size: 0.087mm φ141 × H147-176mm Pixel Size: 0.21mm φ240 × H127-176mm Pixel Size: 0.31mm	H106 × W174mm
	Scannable Size	φ250 × H230mm	φ300 × H320mm	W-360 × D1000 × H-300mm *Refer the above drawings.	W250 × D280 × H230mm
	Resolutions	3D Scans 5LP/mm 0.1mm 2D Acquisitions 4LP/mm 0.125mm	4LP/mm 0.125mm 3LP/mm 0.166mm		2D Acquisitions 3LP/mm 0.166mm
	Load Capacity	Approx. 10 kg (22 lbs)		Approx. 20 kg (44 lbs)	Approx. 10 kg (22 lbs
