Hệ thống kẹp EROWA PM

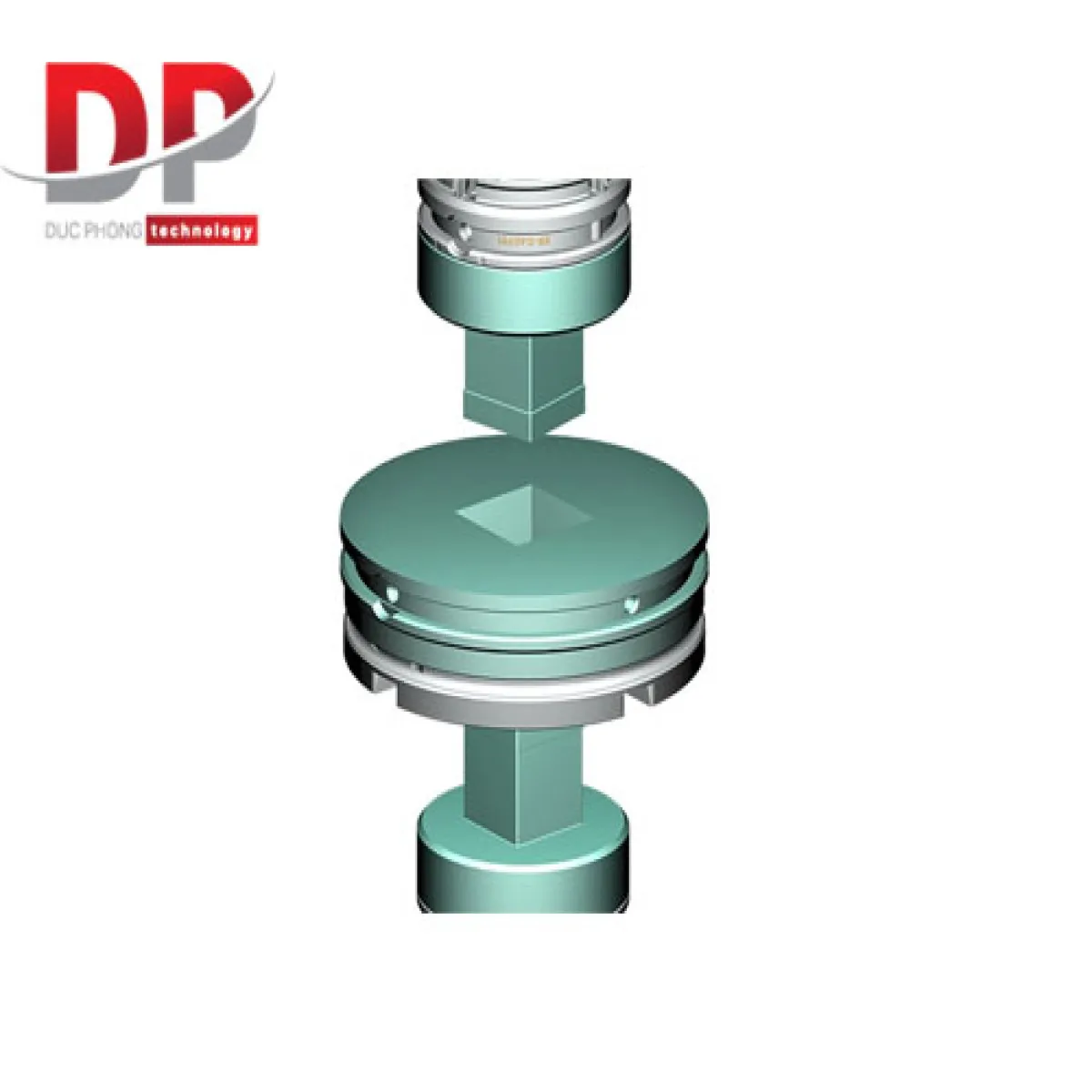

Hệ thống kẹp EROWA PM (Powder Press Tooling System) là một hệ thống dụng cụ thay đổi nhanh được thiết kế để tối ưu hóa việc sản xuất các bộ phận bằng phương pháp ép bột. Trong ngành công nghiệp này, việc thay đổi hình dạng và kích thước bộ phận đòi hỏi bộ điều hợp máy ép bột phải được thiết lập lại một cách linh hoạt và nhanh chóng. Hệ thống gia công PM của EROWA đóng vai trò quan trọng trong việc giảm đáng kể thời gian thiết lập lại bằng cách tạo ra giao diện chính xác giữa chày (punch), tấm khuôn (die plate) và máy ép bột.

Mô tả sản phẩm hệ thống kẹp EROWA PM



Các tính năng và lợi ích nổi bật của Hệ thống kẹp EROWA PM

Kẹp hệ thống tích hợp:

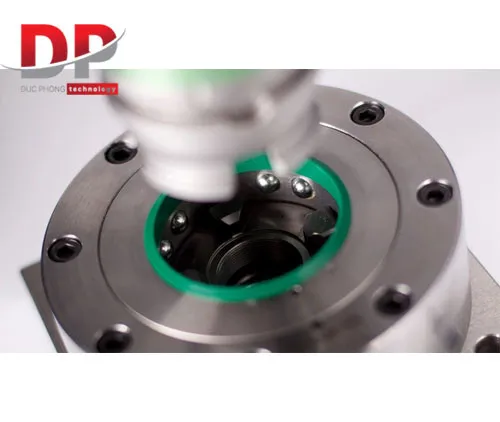

• Đầu kẹp PM Tooling được tích hợp trực tiếp vào máy ép bột hoặc vào bộ chuyển đổi máy ép.
• Điều này tạo ra một cơ sở chính xác và phổ biến cho việc kẹp các dụng cụ ép (chày và khuôn).

Thay đổi nhanh chóng dụng cụ ép:

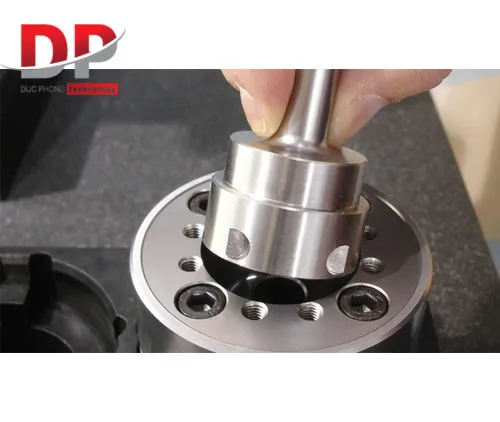

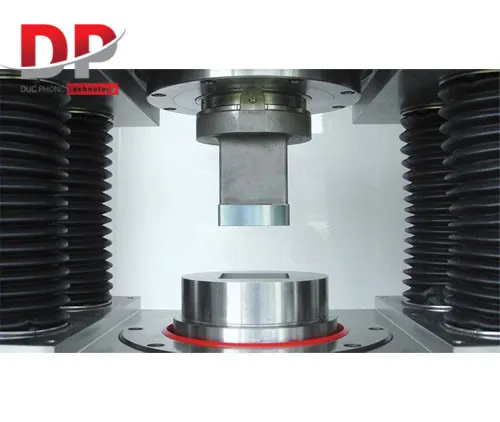

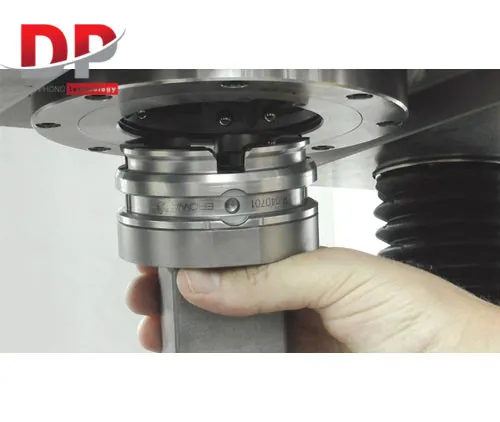

• Hệ thống cho phép kẹp và thay thế các dụng cụ ép như chày và tấm khuôn một cách nhanh chóng và chính xác.
• Các pallet 4x90° có thể chia nhỏ, đảm bảo độ lặp lại ấn tượng < 0,002 mm. Điều này cực kỳ quan trọng để duy trì chất lượng sản phẩm trong quá trình sản xuất hàng loạt.

Cải tạo thiết bị hiện có:

• Một lợi thế lớn là khả năng điều chỉnh các tấm đột và khuôn đã sử dụng để phù hợp với pallet PM Tooling và căn chỉnh chính xác.
• Sau khi điều chỉnh, chúng có thể được sử dụng trong toàn bộ hệ thống, giúp bảo vệ các khoản đầu tư hiện có.

Căn chỉnh chính xác chày:

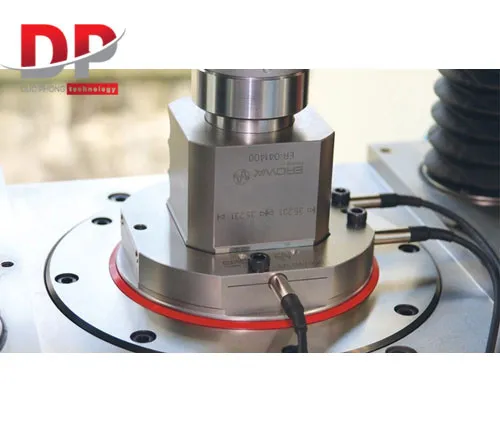

• Với hệ thống căn chỉnh dụng cụ EROWA PM, đầu kẹp chày trên và dưới có thể được căn chỉnh chính xác trên máy ép bột.
• Việc này thường được hỗ trợ bởi cảm biến hoặc đồng hồ đo để đảm bảo vị trí đầu kẹp theo yêu cầu, góp phần vào chất lượng và sự đồng đều của sản phẩm ép.

Kích thước hệ thống linh hoạt:

• Các kích thước hệ thống PM Tooling khác nhau có thể được điều chỉnh cùng nhau, cho phép sản xuất cả các bộ phận nhỏ và lớn trên cùng một máy ép bột.
• Điều này giúp việc thiết lập lại trên máy ép trở nên tiết kiệm hơn đáng kể.
• Hệ thống dụng cụ PM của EROWA cực kỳ linh hoạt, cung cấp nhiều tùy chọn thích ứng cho các sự kết hợp tinh tế của nhiều kích cỡ hệ thống khác nhau.

Chốt kẹp trung tâm PM Tooling (EROWA CPC):

• Việc định vị và kẹp chặt chốt trung tâm (center pin) trên máy ép bột được đơn giản hóa đáng kể nhờ việc sử dụng hệ thống dụng cụ chốt trung tâm EROWA CPC.
• Chốt trung tâm có thể được kẹp ở vị trí cố định hoặc "bơi" (float) theo yêu cầu của quy trình.

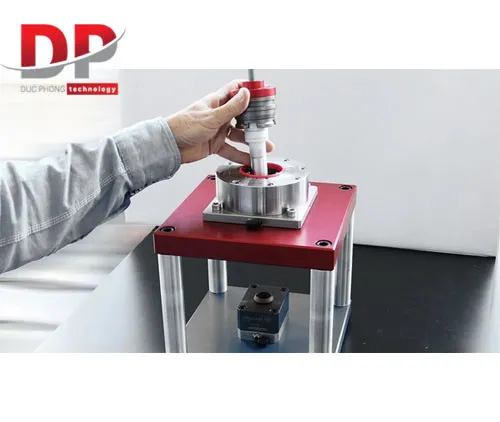

• Chốt trung tâm được xếp pallet và đục đáy (bottom punch) được chuẩn bị tương ứng, sau đó được lắp ráp trước bên ngoài máy ép và được đặt và kẹp ở các vị trí đã định như các đơn vị.

Thông số kỹ thuật hệ thống kẹp EROWA PM
