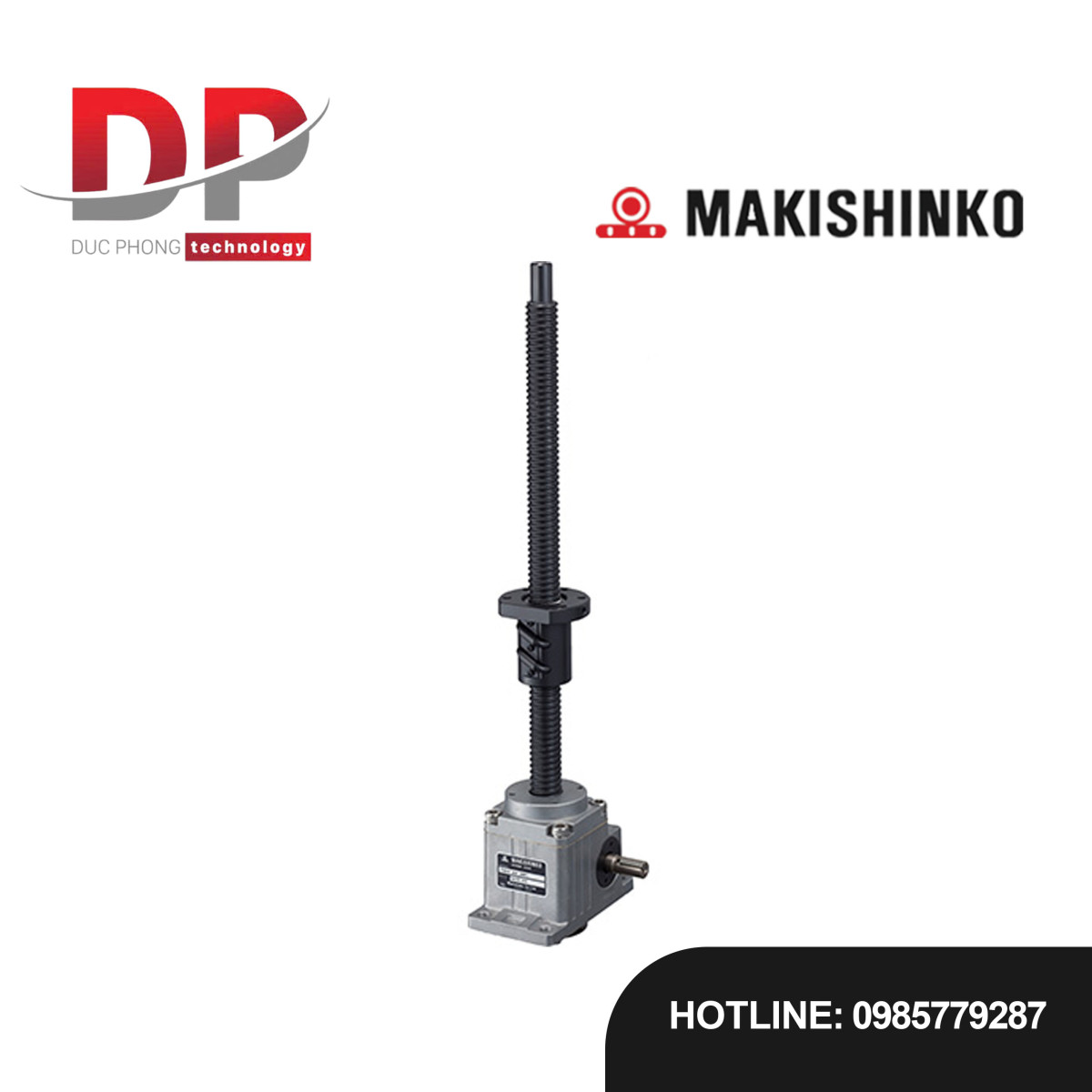

Name: Hộp số Vít me bi Makishinko JTB (Kiểu đai ốc di chuyển)
Brand: MAKISHINKO
SKU: HO6425
Availability: InStock
Rating: 5 (1 reviews)

Thông tin sản phẩm:

Tiết kiệm không gian lắp đặt: Vì chỉ có đai ốc di chuyển (Traveling Nut) hoạt động (trục vít cố định), nên có thể giảm không gian lắp đặt theo hướng dọc trục, thuận tiện cho việc bố trí trong không gian hạn chế.
Hiệu suất cao và Độ cứng cao: Duy trì các đặc tính kỹ thuật cốt lõi của dòng Vít me Bi, với hiệu suất cao và độ cứng cao nhờ cấu trúc ổ đỡ lý tưởng.
Đai ốc chống mài mòn: Đai ốc di chuyển sử dụng vật liệu hợp kim nhôm đồng đặc biệt có tính chất chống mài mòn cao.
Lưu ý quan trọng: Đai ốc cần phải được chặn vòng quay (chống xoay) để đảm bảo chuyển động tịnh tiến chính xác.

Model			005	010	025	050	075	100	150	200
Tải trọng(kN)			5	10	25	50	75	100	150	200
Đường kính đỉnh ren(mm)			16	20	25	36	40	45	50	63
Đường kính chân ren(mm)			13.6	17.3	21	31	34	38	42	55
Bước ren(mm)			16	20	25	36	32	32	32	32
Tỷ số giảm tốc	H		6	6	7.67	7.67	7.67	7.67	7.67	7.67
Tỷ số giảm tốc	Ｌ				23	23	23	23	23	23
Khoảng cách di chuyển trên mỗi vòng quay trục đầu vào	H (mm/rev)		2.67	3.33	3.26	4.69	4.17	4.17	4.17	4.17
Khoảng cách di chuyển trên mỗi vòng quay trục đầu vào	L (mm/rev)				1.09	1.57	1.39	1.39	1.39	1.39
Hiệu suất(%)	H	(30rpm)	58	59	57	57	56	59	58	58
	H	(1800rpm)	71	72	71	72	72	73	74	74
	L	(30rpm)			37	36	35	39	38	38
	L	(1800rpm)			58	58	59	62	63	63
Tốc độ tối đa của trục đầu vào(rpm)			1800	1800	1800	1800	1800	1800	1800	1800
Hành trình tiêu chuẩn(mm)			Từ 50 đến 500 (khoảng cách 50), từ trên 500 đến 1000 (khoảng cách 100).
Mô-men xoắn trục vít me(N.m)			13.2	33	103	297	399	534	805	1086
Mô-men xoắn không tải đầu vào (N.m)			0.15	0.2	0.5	0.8	1.2	1.8	2.5	2.5
Mô-men xoắn khởi động đầu vào	H (N･m)		4.1	10.0	25.9	75.3	101.5	128.1	194.0	257.8
Mô-men xoắn khởi động đầu vào	L (N･m)				14.7	43.3	58.9	71.3	108.9	144.3
Tải trọng ngược hướng (kN)			5	10	25	50	75	100	150	200
Tải trọng khi trạng thái tĩnh (kN)			8	15	25	50	80	140	170	250
Trọng Lượng			2.5	3.5	20	25	35	55	65	80
