ĐẶC ĐIỂM NỔI BẬT

Đặc điểm sản phẩm:

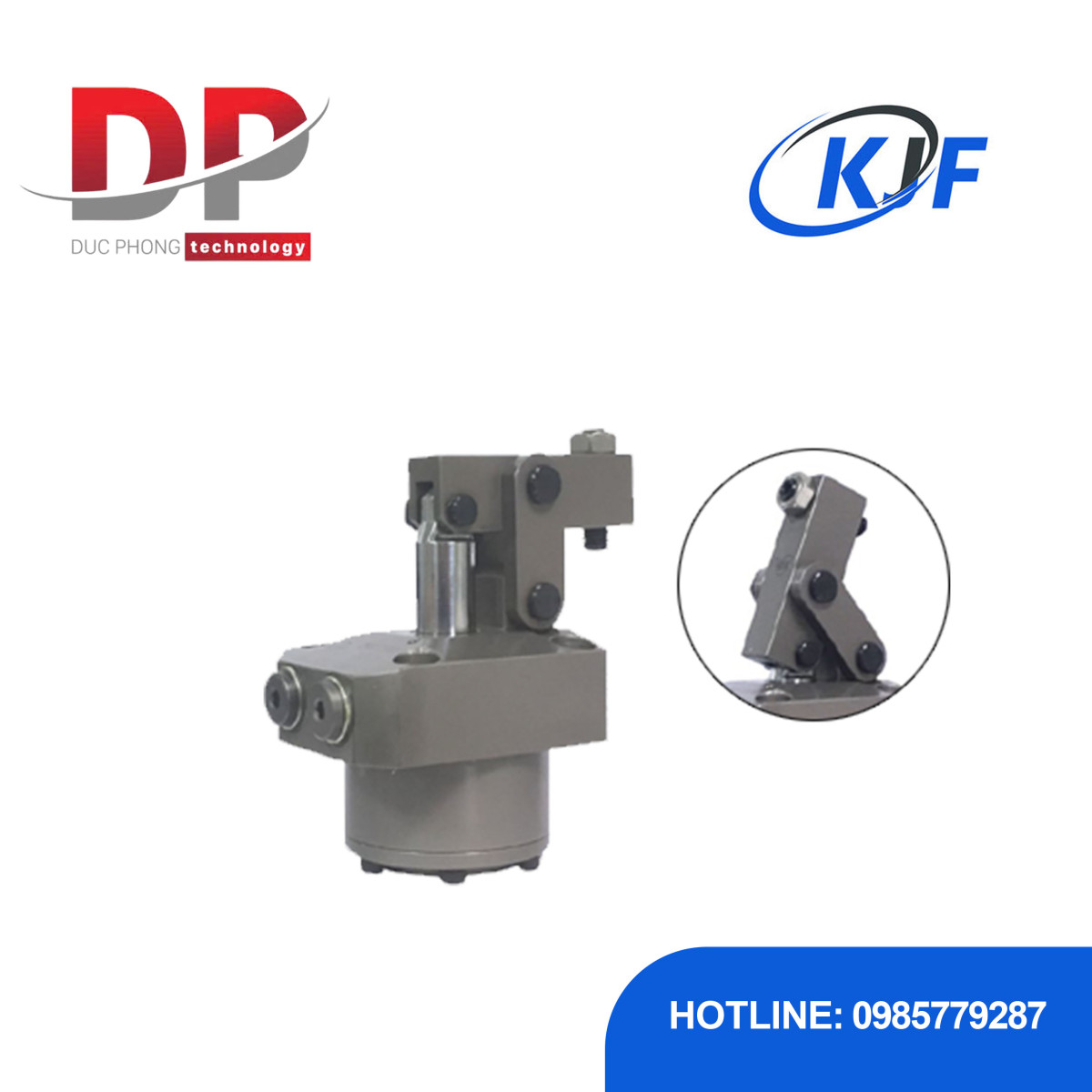

Là loại Kẹp Bản lề (Hinge Clamp), có kích thước Nhỏ gọn Tiên tiến (Advanced Compact Size), tối ưu cho các khu vực lắp đặt chật hẹp.
Được thiết kế để vận hành với Áp suất thấp (Low Pressure) trong dải 15-70 kgf/㎠, phù hợp với nhiều hệ thống thủy lực khác nhau.
Dễ dàng lắp đặt và tích hợp vào hệ thống ống dẫn kiểu Manifold (nối liền khối), giúp đơn giản hóa việc đi dây và tăng hiệu suất cao.
Bề mặt được xử lý bằng Nitriding Khí (Gas Nitriding), tăng cường độ cứng ổn định và tuổi thọ sản phẩm.
Cung cấp nhiều tùy chọn kết nối (Gasket hoặc Gasket có Van điều khiển lưu lượng GV - Meter-Out Method) và hướng cần kẹp (Phải/Trái/Trước).
Dòng sản phẩm: QHGC (ADVANCED COMPACT HINGE CLAMP)
Loại vận hành: Thủy lực (Oil), Tác động kép (Double Acting).
Vật liệu: Bề mặt xử lý Nitriding Khí.
Dải áp suất vận hành: 15 ~ 70 kgf/㎠.
Dải nhiệt độ vận hành: 0 ~ 70 độ C.
Đường kính Piston (Piston Dia.): ø24 ~ ø55.

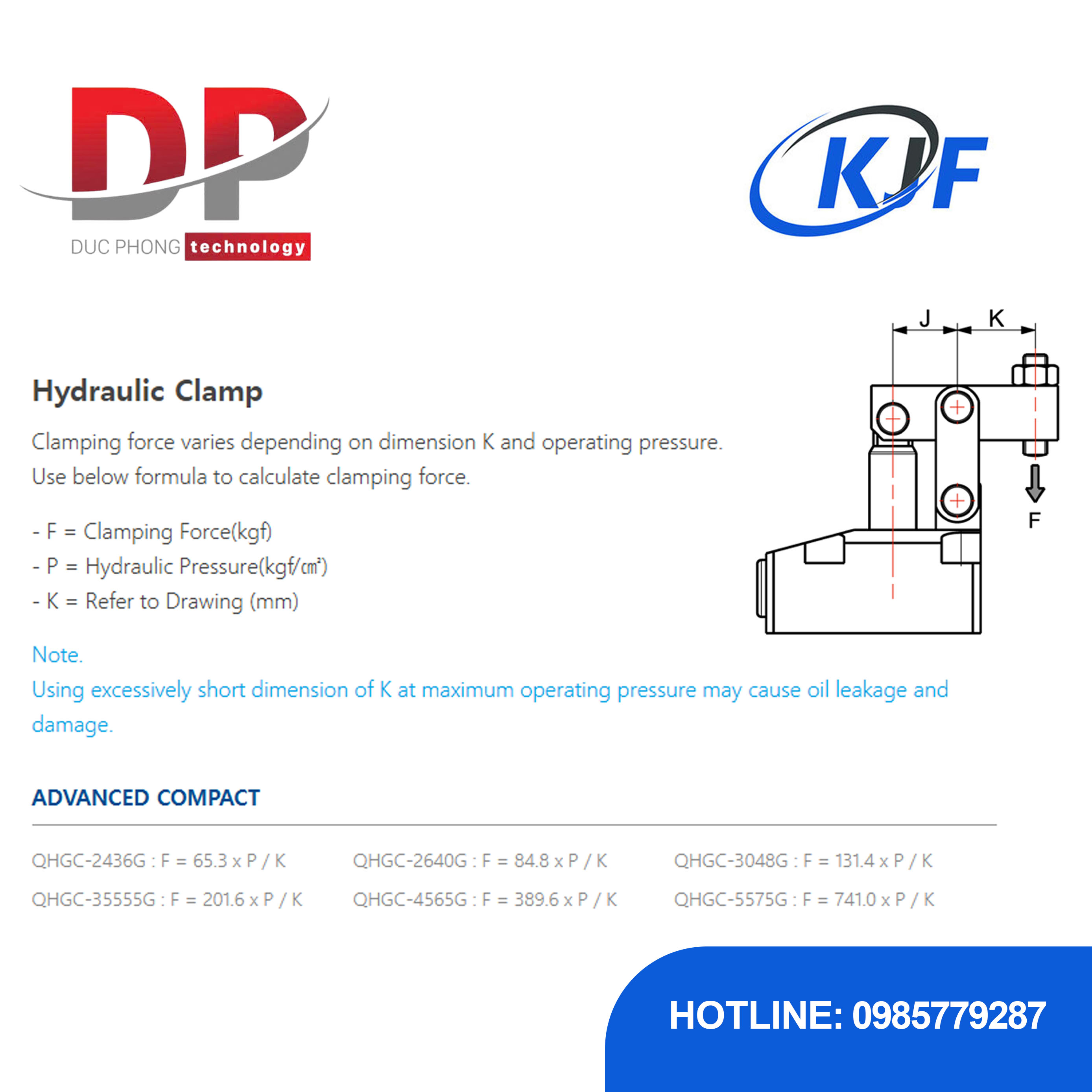

Mã ví dụ & Lực Kẹp (@70kgf/㎠, K=1mm):
- QHGC-2436G: 240 kgf (kẹp) / 18.5 kgf (tháo kẹp)
- QHGC-5575G: 1,037 kgf (kẹp) / 83.2 kgf (tháo kẹp)
Loại Model: G (Gasket) và GV (Gasket + Van điều khiển lưu lượng).

1

Clamp Sort

QHGC = Advanced Compact Hinge Clamp
2

Piston Diameter

ex ) 24 = Ø24
3

Housing Diameter

ex ) 36 = 36mm

4

Type

G = Gasket

GV = Gasket + Flow control valve, Meter-Out Method
5

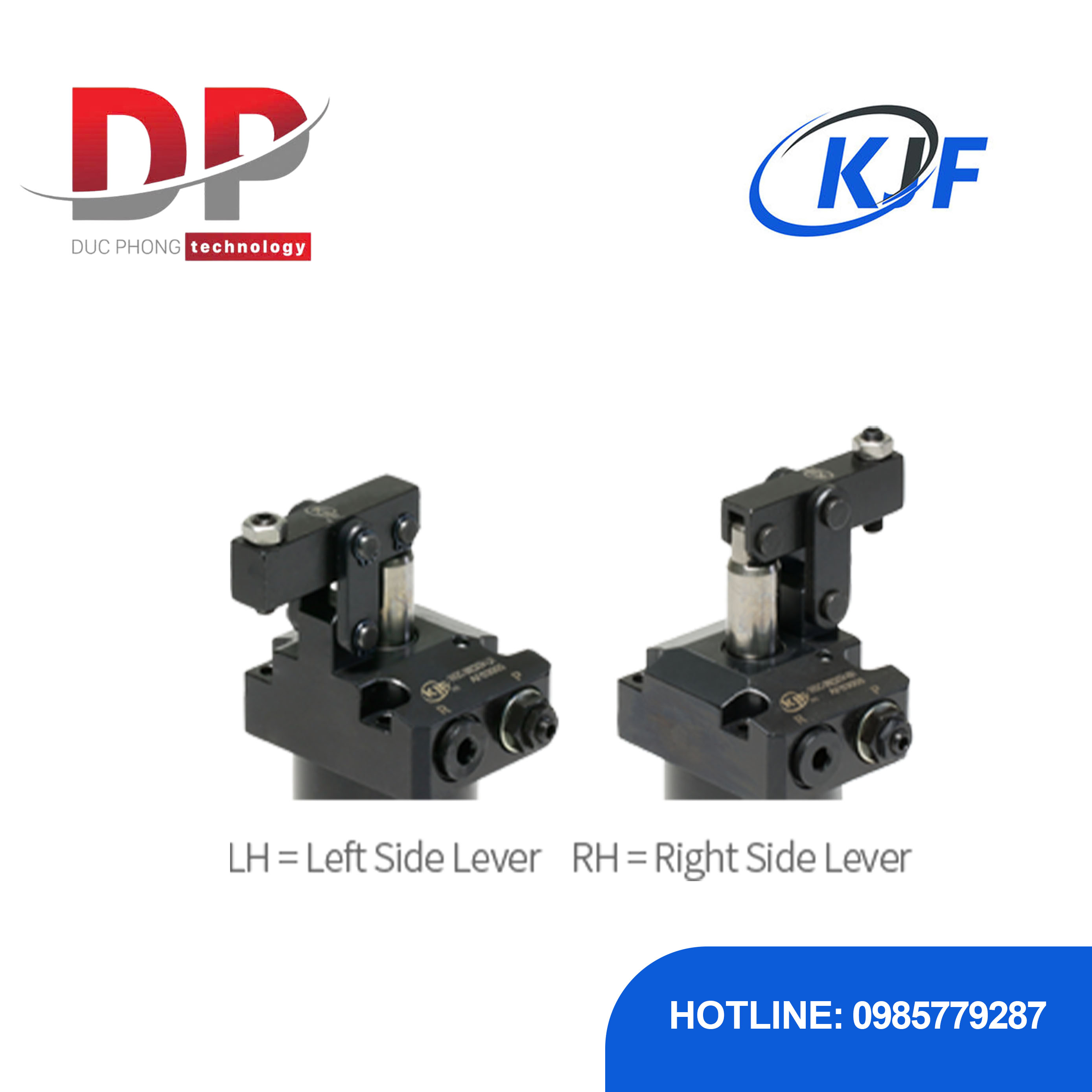

Lever Direction

RH = Right Side

LH = Left Side

No sign = Front

* Only applied in case of G, GV

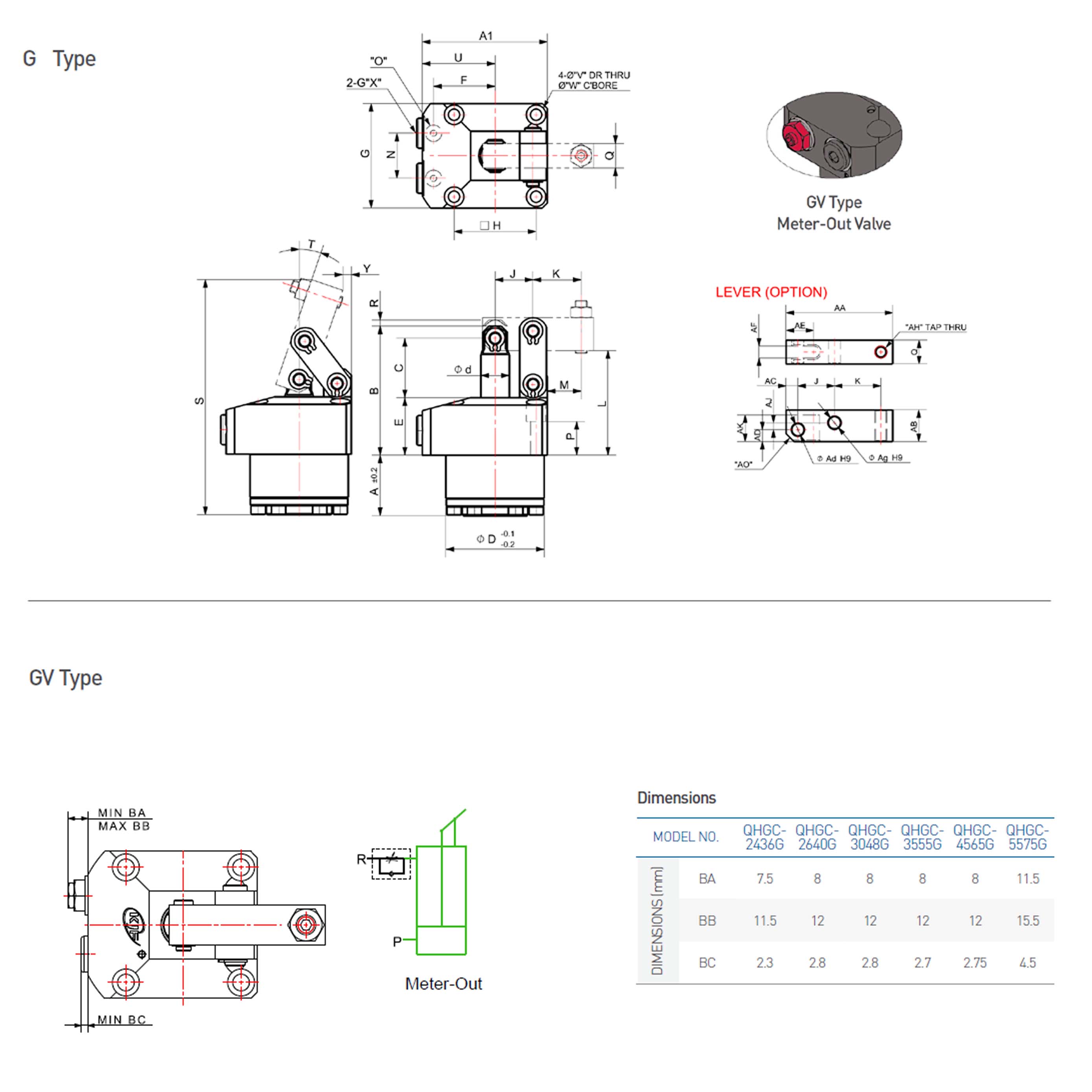

MODEL NO	Dimensions(mm)
MODEL NO	A1	B	C	øD	ød	E	F	G	H	J	K	L	M	N	O	P	Q	R	S	T	U	V	W	X	Y	AA	AB	AC	AD	Ad	AE	AF	øAg	AH	AJ	AK	AO
QHGC-2436G	23	49	52.5	22.5	36	10	25	23.5	40	31.5	14.5	19	43	13.5	16	P5	16	10	2.5	91.6	19.6°	29	4.5	7.5	G1/8	2.9	43	12.5	4.5	4.5	5	10	5	5	M5	2.5	10.5	C3.5
QHGC-2436G-RH	23	49	52.5	22.5	36	10	25	23.5	40	31.5	14.5	19	43	13.5	16	P5	16	10	2.5	91.6	19.6°	29	4.5	7.5	G1/8	2.9	43	12.5	4.5	4.5	5	10	5	5	M5	2.5	10.5	C3.5
QHGC-2436G-LH	23	49	52.5	22.5	36	10	25	23.5	40	31.5	14.5	19	43	13.5	16	P5	16	10	2.5	91.6	19.6°	29	4.5	7.5	G1/8	2.9	43	12.5	4.5	4.5	5	10	5	5	M5	2.5	10.5	C3.5
QHGC-2640G	27.5	54.0	55.5	25.0	40	12	25	26.0	45	34.0	16.0	20	44.5	13.5	18.0	P5	15.5	12.0	3.0	102.8	20.2°	31.5	5.5	9.5	G1/8	2.7	48	14.0	5.5	5.5	6	11	6	6	M6	2.5	12.5	C3.0
QHGC-2640G-RH	27.5	54.0	55.5	25.0	40	12	25	26.0	45	34.0	16.0	20	44.5	13.5	18.0	P5	15.5	12.0	3.0	102.8	20.2°	31.5	5.5	9.5	G1/8	2.7	48	14.0	5.5	5.5	6	11	6	6	M6	2.5	12.5	C3.0
QHGC-2640G-LH	27.5	54.0	55.5	25.0	40	12	25	26.0	45	34.0	16.0	20	44.5	13.5	18.0	P5	15.5	12.0	3.0	102.8	20.2°	31.5	5.5	9.5	G1/8	2.7	48	14.0	5.5	5.5	6	11	6	6	M6	2.5	12.5	C3.0
QHGC-3048G	29.5	61.0	63.0	29.0	48.0	14.0	28.0	30.0	51.0	40.0	18.5	23.5	51.0	16.5	22.0	P5	16.5	12.0	3.0	114.7	18.9°	35.5	5.5	9.5	G1/8	4.3	54.0	16.0	6.0	6.0	6.0	14.0	6.0	6.0	M6	3.5	13.5	C4.0
QHGC-3048G-RH	29.5	61.0	63.0	29.0	48.0	14.0	28.0	30.0	51.0	40.0	18.5	23.5	51.0	16.5	22.0	P5	16.5	12.0	3.0	114.7	18.9°	35.5	5.5	9.5	G1/8	4.3	54.0	16.0	6.0	6.0	6.0	14.0	6.0	6.0	M6	3.5	13.5	C4.0
QHGC-3048G-LH	29.5	61.0	63.0	29.0	48.0	14.0	28.0	30.0	51.0	40.0	18.5	23.5	51.0	16.5	22.0	P5	16.5	12.0	3.0	114.7	18.9°	35.5	5.5	9.5	G1/8	4.3	54.0	16.0	6.0	6.0	6.0	14.0	6.0	6.0	M6	3.5	13.5	C4.0
QHGC-3555G	32.0	69.0	65.5	31.5	55.0	16.0	28.0	33.5	60.0	47.0	21.0	29.0	53.5	20.0	24.0	P5	13.5	16.0	3.0	127.8	19.9°	39.0	6.8	11.0	G1/8	4.7	64.0	20.0	6.0	6.0	6.0	13.0	8.0	8.0	M8	6.0	13.5	C4.0
QHGC-3555G-RH	32.0	69.0	65.5	31.5	55.0	16.0	28.0	33.5	60.0	47.0	21.0	29.0	53.5	20.0	24.0	P5	13.5	16.0	3.0	127.8	19.9°	39.0	6.8	11.0	G1/8	4.7	64.0	20.0	6.0	6.0	6.0	13.0	8.0	8.0	M8	6.0	13.5	C4.0
QHGC-3555G-LH	32.0	69.0	65.5	31.5	55.0	16.0	28.0	33.5	60.0	47.0	21.0	29.0	53.5	20.0	24.0	P5	13.5	16.0	3.0	127.8	19.9°	39.0	6.8	11.0	G1/8	4.7	64.0	20.0	6.0	6.0	6.0	13.0	8.0	8.0	M8	6.0	13.5	C4.0
QHGC-4565G	38.5	81.0	75.0	37.0	65.0	20.0	30.0	39.5	70.0	55.0	24.5	32.0	59.0	21.5	30.0	P7	15.5	19.0	3.0	146.3	20.5°	46.0	6.8	11.0	G1/8	4.6	73.5	25.0	8.0	8.0	8.0	16.0	10.0	10.0	M10	7.5	17.5	R8.0
QHGC-4565G-RH	38.5	81.0	75.0	37.0	65.0	20.0	30.0	39.5	70.0	55.0	24.5	32.0	59.0	21.5	30.0	P7	15.5	19.0	3.0	146.3	20.5°	46.0	6.8	11.0	G1/8	4.6	73.5	25.0	8.0	8.0	8.0	16.0	10.0	10.0	M10	7.5	17.5	R8.0
QHGC-4565G-LH	38.5	81.0	75.0	37.0	65.0	20.0	30.0	39.5	70.0	55.0	24.5	32.0	59.0	21.5	30.0	P7	15.5	19.0	3.0	146.3	20.5°	46.0	6.8	11.0	G1/8	4.6	73.5	25.0	8.0	8.0	8.0	16.0	10.0	10.0	M10	7.5	17.5	R8.0
QHGC-5575G	40.5	94.5	92.0	45.0	75.0	22.0	37.0	45.0	85.0	63.0	30.0	50.0	73.0	37.5	32.0	P7	17.5	22.0	3.0	185.1	21.4°	52.0	9.0	14.0	G1/4	0.8	90.5	31.0	10.0	9.0	10.0	21.0	11.0	12.0	M12	9.5	23.5	C7.0
QHGC-5575G-RH	40.5	94.5	92.0	45.0	75.0	22.0	37.0	45.0	85.0	63.0	30.0	50.0	73.0	37.5	32.0	P7	17.5	22.0	3.0	185.1	21.4°	52.0	9.0	14.0	G1/4	0.8	90.5	31.0	10.0	9.0	10.0	21.0	11.0	12.0	M12	9.5	23.5	C7.0
QHGC-5575G-LH	40.5	94.5	92.0	45.0	75.0	22.0	37.0	45.0	85.0	63.0	30.0	50.0	73.0	37.5	32.0	P7	17.5	22.0	3.0	185.1	21.4°	52.0	9.0	14.0	G1/4	0.8	90.5	31.0	10.0	9.0	10.0	21.0	11.0	12.0	M12	9.5	23.5	C7.0
