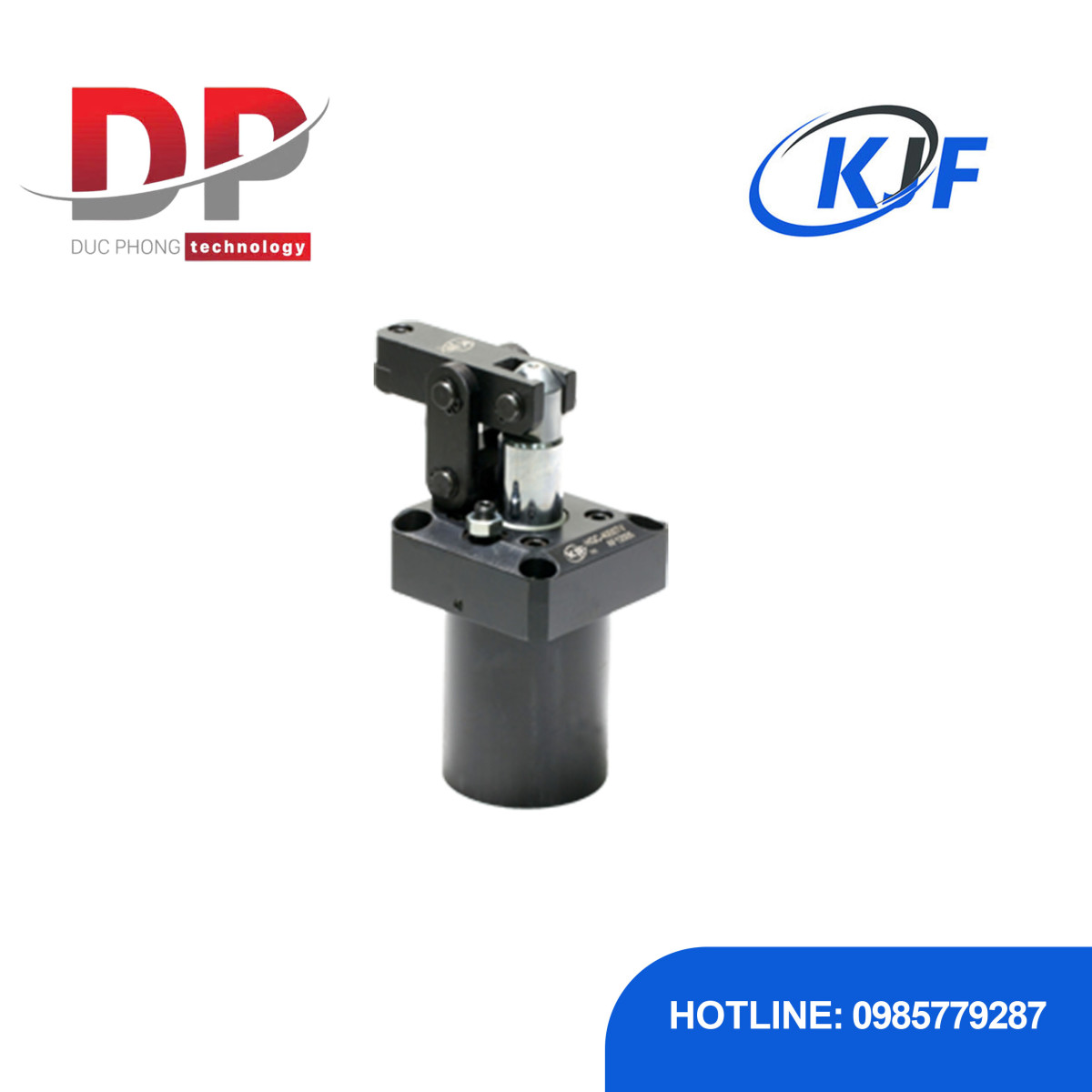

Kẹp bản lề thủy lực loại đi ống KJF HGC-T (TUBE TYPE HINGE CLAMP)

Đặc điểm sản phẩm:

• Là loại Kẹp Bản lề (Hinge Clamp) Đi Ống (Tube Type), có thiết kế thân clamp dạng khối trụ.

• Cho phép lắp đặt ống thủy lực ở vị trí thấp/dưới cùng của thân clamp (Piping on lower position/bottom of housing).

• Cho phép lắp đặt van điều chỉnh dòng chảy (Flow control valve) lên phía trên mặt bích (Valve installation on top of flange), giúp kiểm soát tốc độ kẹp hiệu quả hơn và tiện lợi hơn.

• Dễ dàng lắp đặt và đi ống, tiết kiệm không gian và tối ưu hóa hệ thống.

• Cho phép dễ dàng tải và tháo phôi (Easy loading and removal of workpiece).

• Độ cứng cao: Cung cấp lực kẹp lên đến 2,344 kgf (@70kgf/㎠ cho HGC-8023T), đảm bảo độ cứng ổn định và hiệu suất cao khi kẹp.

• Lựa chọn thêm: Có thể chọn thêm cần kẹp (Lever) tùy theo ứng dụng.

• Dòng sản phẩm: HGC-T (HINGE CLAMP - Tube Type)

• Loại vận hành: Thủy lực (Oil).

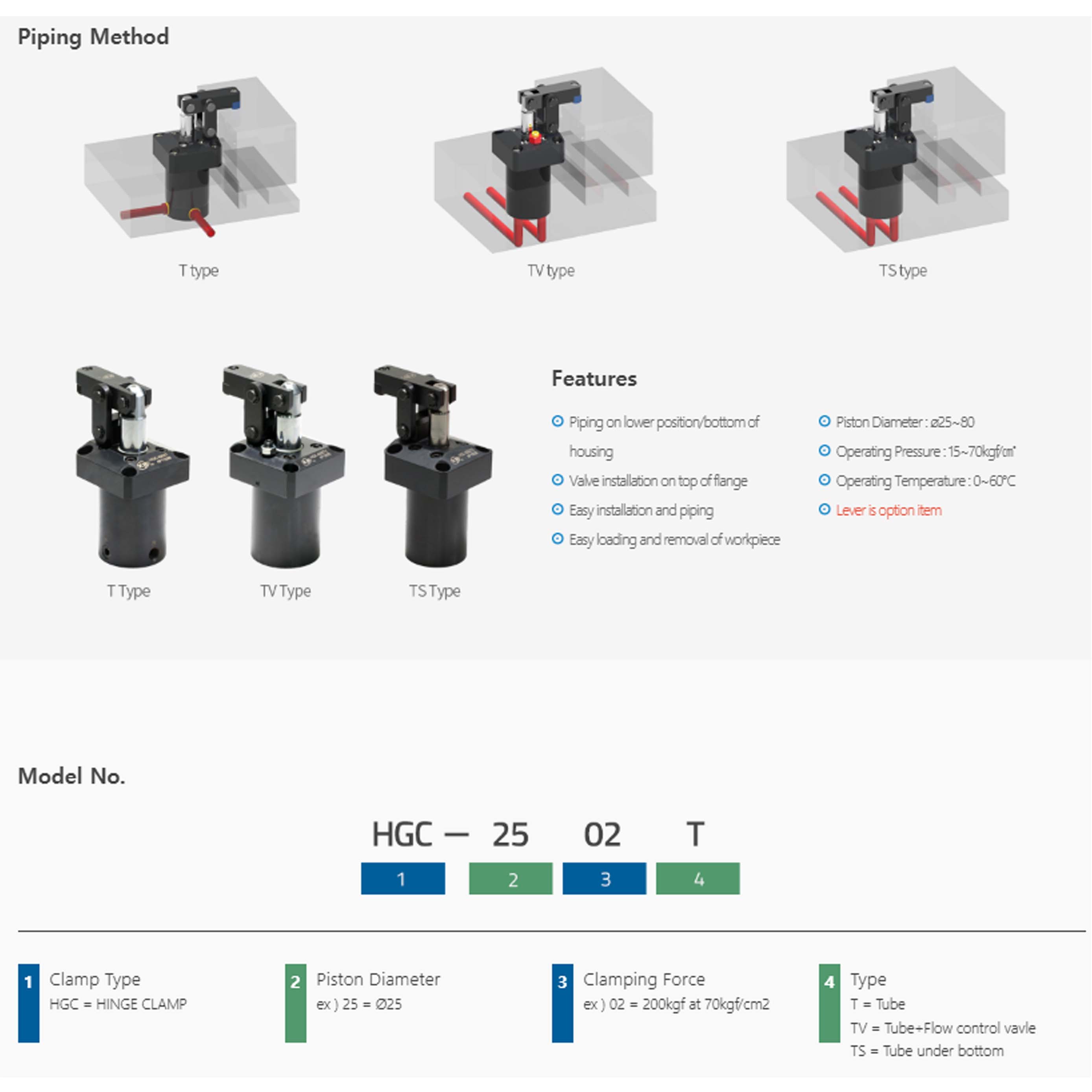

• Phương pháp đi ống: Loại đi ống (Tube Type), có thể chọn thêm van điều khiển dòng chảy (TV: Tube + Flow control valve) hoặc cổng ống dưới đáy (TS: Tube under bottom).

• Dải áp suất vận hành: 15 ~ 70 kgf/㎠ (Lưu ý: Áp suất tối đa chỉ 70 kgf/㎠).

• Dải nhiệt độ vận hành: 0 ~ 60 độ C.

• Đường kính Piston (Piston Dia.): ø25 ~ ø80.

• Hành trình (Stroke): 2 ~ 4 mm.

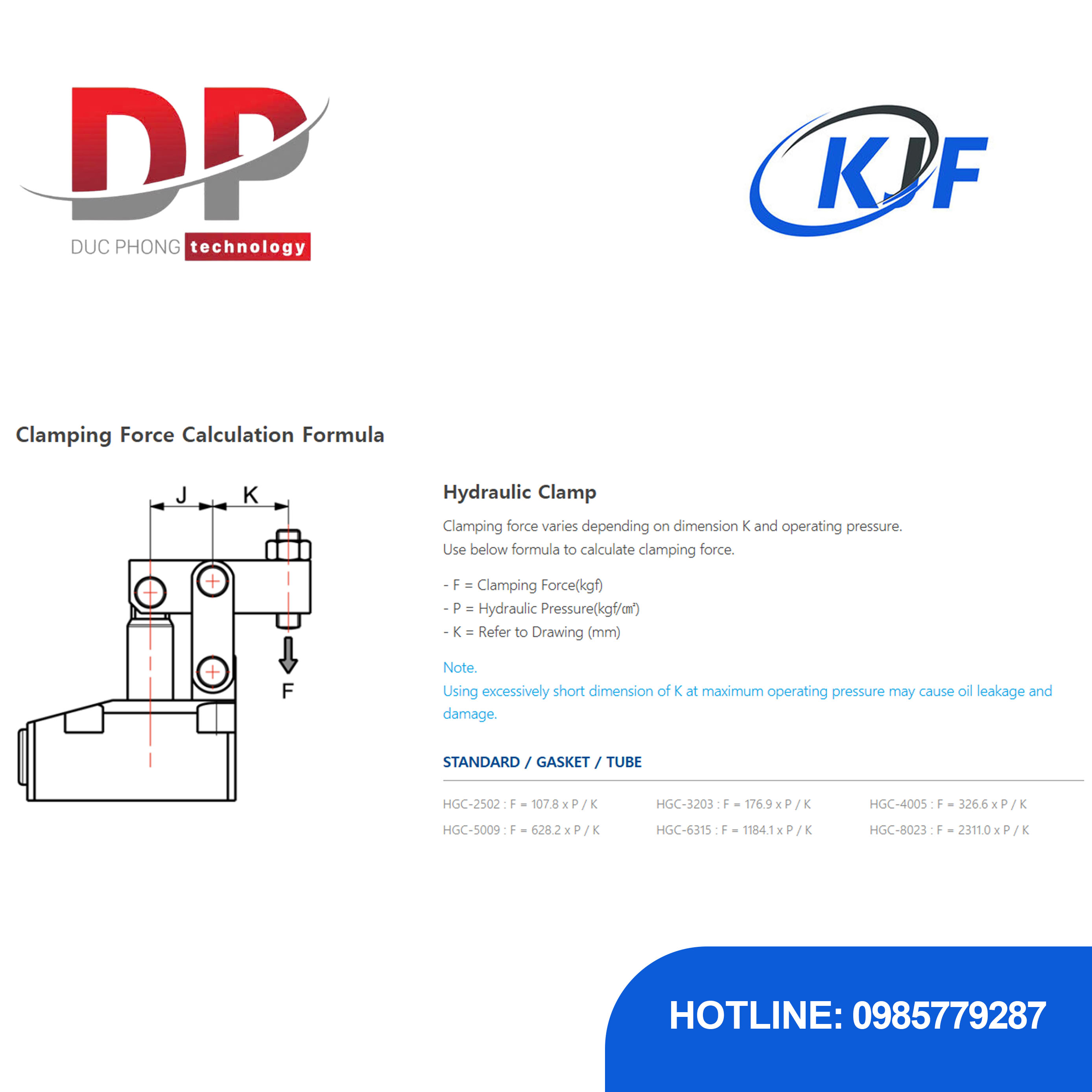

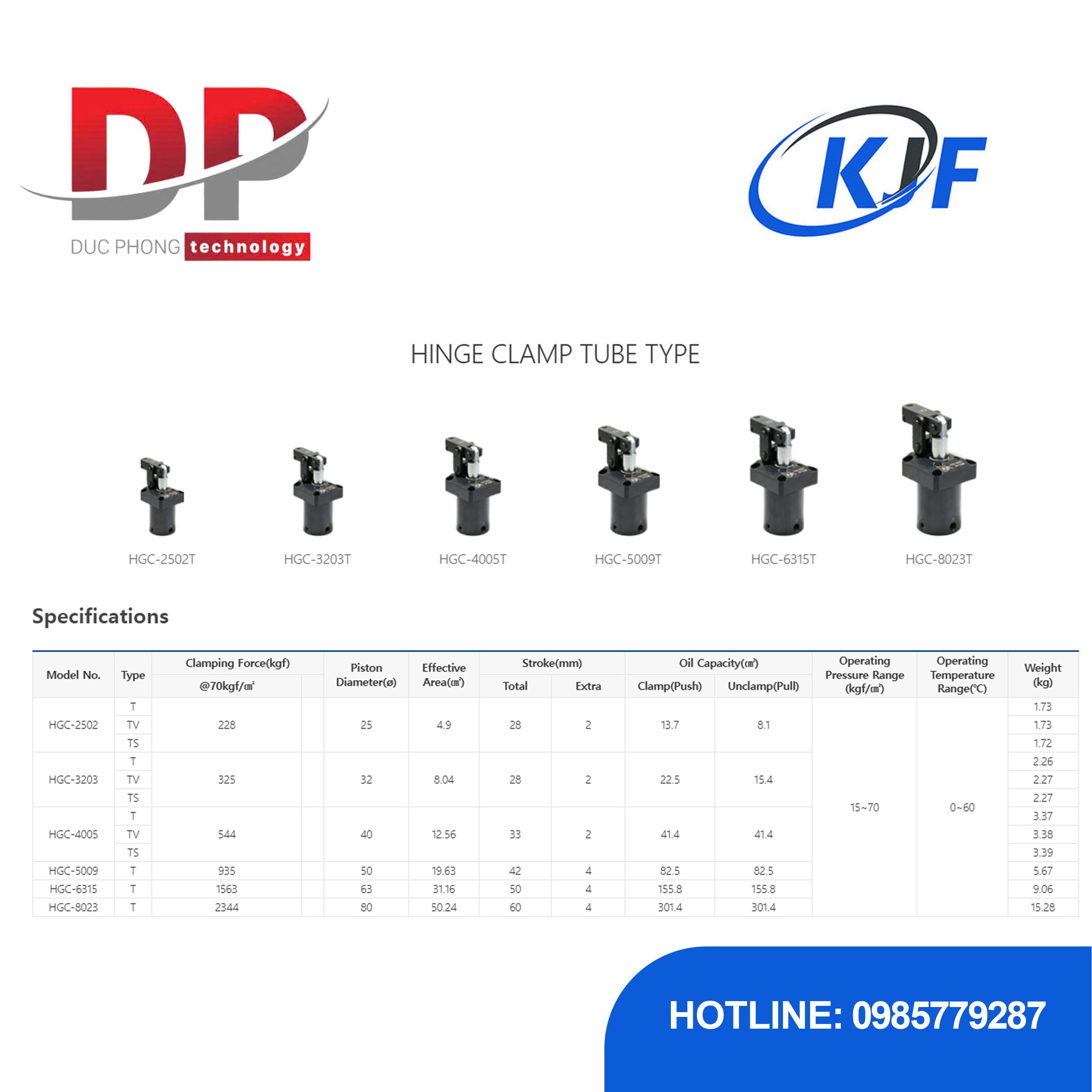

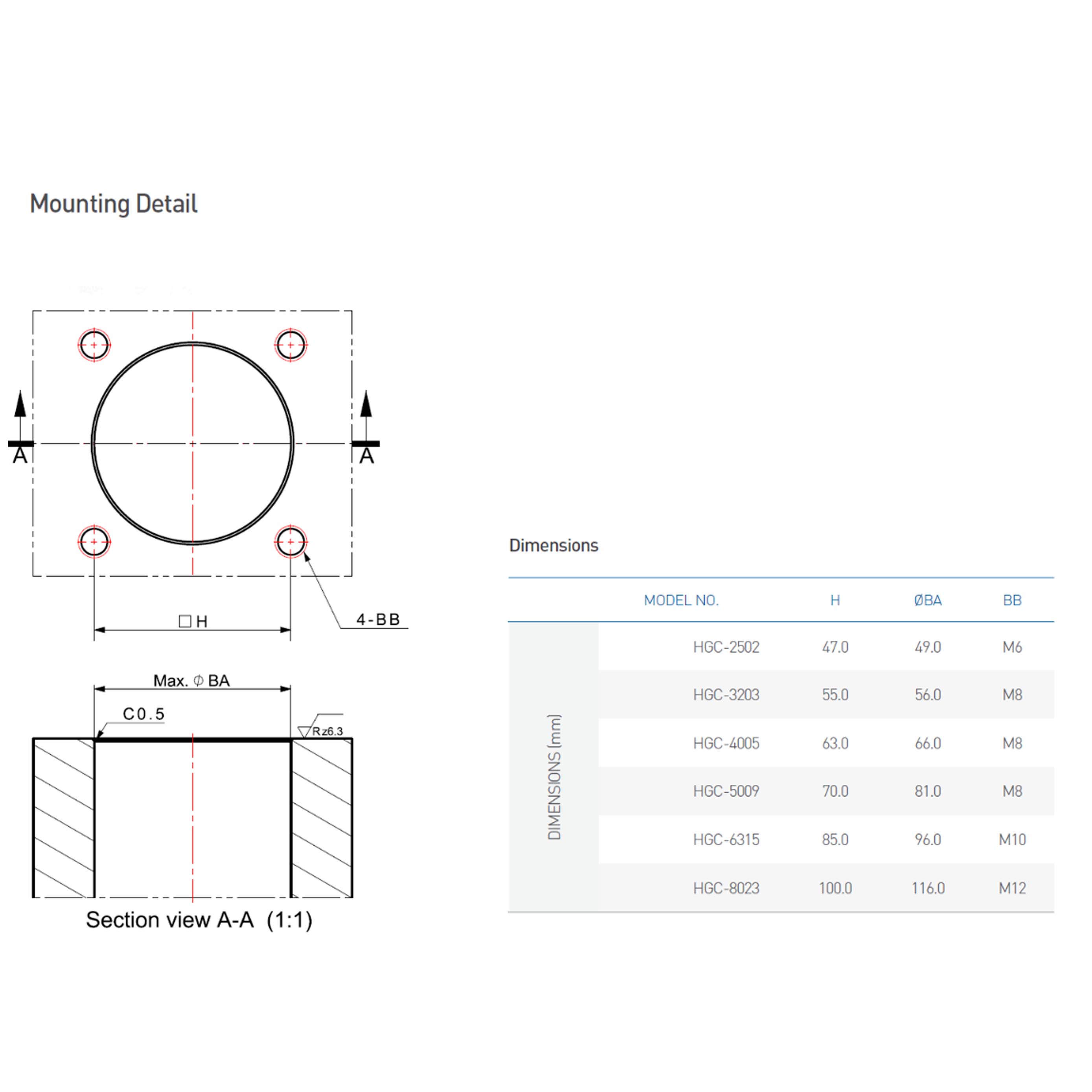

• Mã ví dụ & Lực Kẹp (@70kgf/㎠):

  • HGC-2502T: 228 kgf

  • HGC-5009T: 935 kgf

  • HGC-8023T: 2,344 kgf

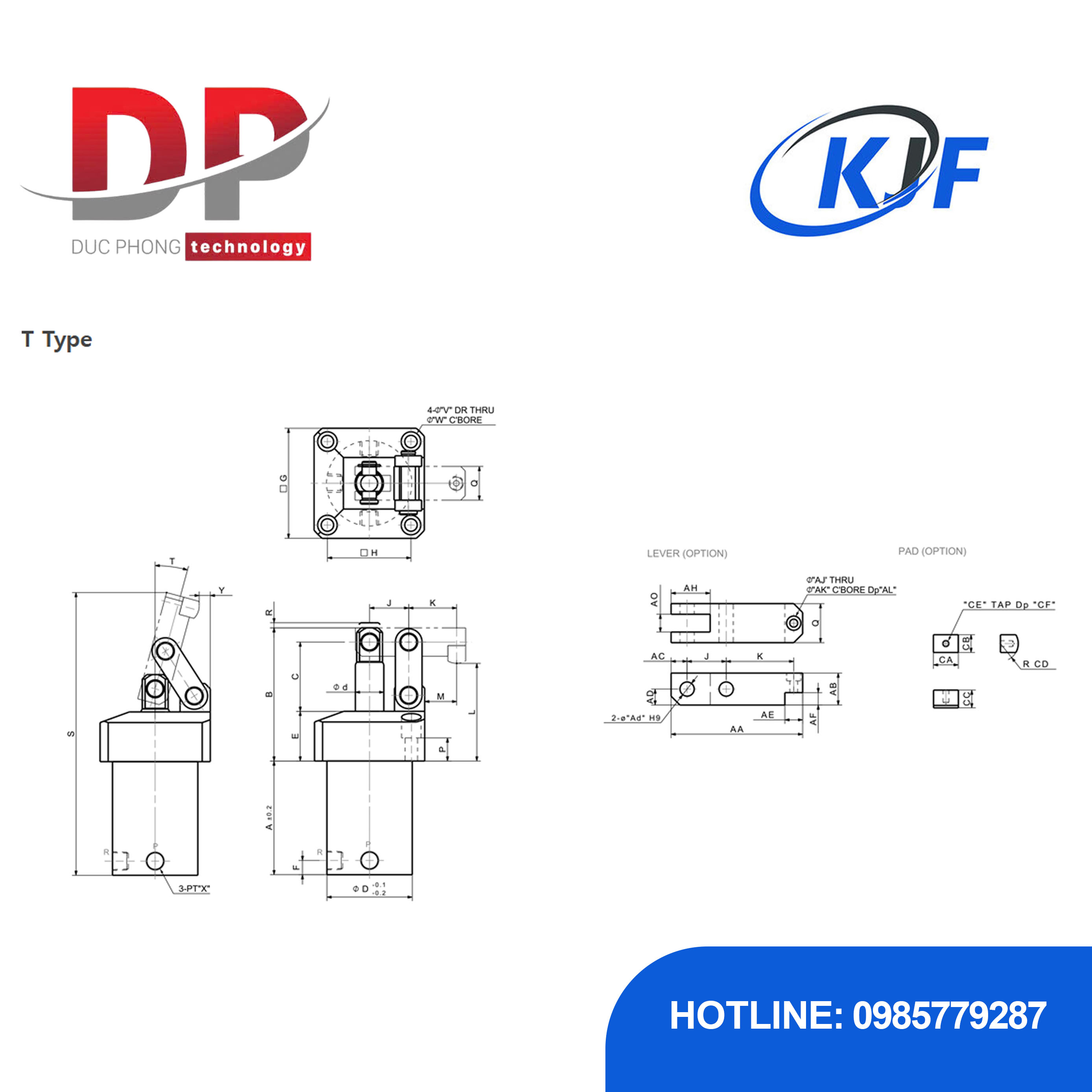

MODEL NO		Download			Dimensions(mm)
		2D	3D	PDF	A	B	C	øD	ød	E	F	G	H	J	K	L	M	P	Q	R	S	T	V	W	X	Y	AA	AB	AC	AD	Ad	AE	AF	AH	AJ	AK	AL	AO	CA	CB	CC	CD	CE	CF
HGC-2502T					64	75	39	48	16	28	8	62	47	22	33	55	24	14	19	2	155	15.2°	7	11	1/8	4.6	68	16	8	8	8	10	6	20	4.5	8	4.4	9	14	10	10	10	M4	6
HGC-3203T					64	80	42.5	55	18	27.5	8	72	55	22	38	58	24	13.5	22	2	163	13.0°	9	14	1/8	10.5	74	18	9	9	8	10	7	22	4.5	8	4.4	10	14	10	10	10	M4	6
HGC-4005T					79	90	47.5	65	25	29.0	11	80	63	26	42	63	28	15	25	2	180.4	14.3°	9	14	1/4	9.4	85	22	11	11	10	12	9	26	6	9.5	6	12	16	12	12	10	M5	6
HGC-5009T					94	108	57.5	80	30	34.5	12	88	70	32	47	76	35	17.5	32	4	220	14.3°	9	14	1/4	8.5	100	26	13	13	12	16	10	32	6.6	11	7	16	20	16	13	15	M6	7
HGC-6315T					111	127	71	95	35.5	36	14	108	85	38	53	85	37	16	40	4	252	14.0°	11	17.5	3/8	10	118	34	17	17	16	20	13	40	9	14	8.6	20	25	20	18	20	M8	9
HGC-8023T					123	158	86	115	45	48	15.5	125	100	46	69	108	52.5	23	44	4	306	13.7°	14	20	3/8	9.2	147	40	20	20	18	24	16	46	11	17.5	11	24	28	24	22	25	M10	12

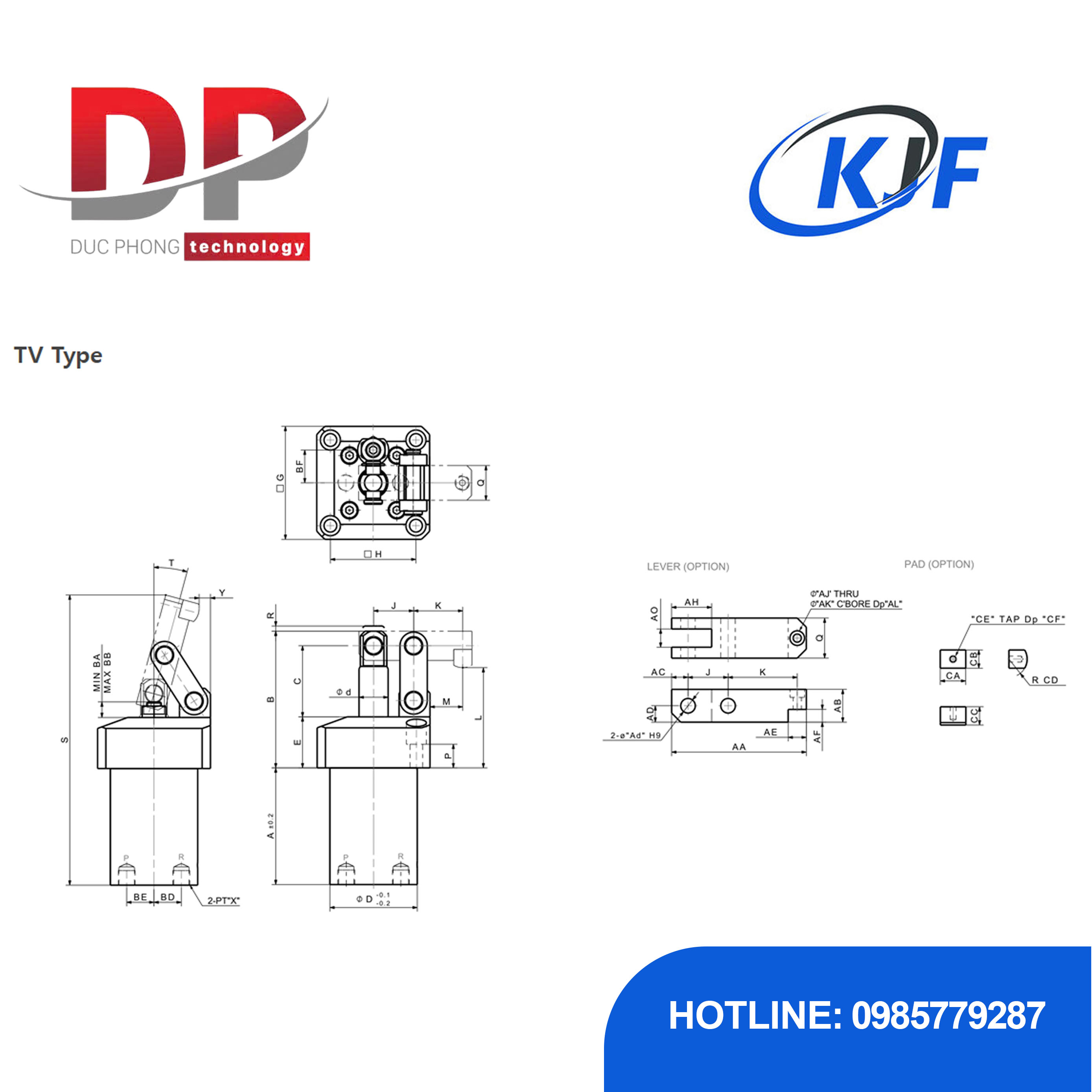

MODEL NO		Download			Dimensions(mm)
		2D	3D	PDF	A	B	C	øD	ød	E	F	G	H	J	K	L	M	P	Q	R	S	T	V	W	X	Y	AA	AB	AC	AD	Ad	AE	AF	AH	AJ	AK	AL	AO	BA	BB	BD	BE	BF	CA	CB	CC	CD	CE	CF
HGC-2502TV					64	75	39	48	16	30	8	62	47	22	33	57	24	14	19	2	155	15.2°	7	11	1/8	4.6	68	16	8	8	8	10	6	20	4.5	8	4.4	9	8.5	13.5	15	15	18	14	10	10	10	M4	6
HGC-3203TV					64	80	42.5	55	18	27.5	8	72	55	22	38	58	24	13.5	22	2	163	13.0°	9	14	1/8	10.5	74	18	9	9	8	10	7	22	4.5	8	4.4	10	8	13	18.5	18.5	21.5	14	10	10	10	M4	6
HGC-4005TV					79	90	47.5	65	25	29.0	11	80	63	26	42	63	28	15	25	2	180.4	14.3°	9	14	1/4	9.4	85	22	11	11	10	12	9	26	6	9.5	6	12	8	13	21	21	26	16	12	12	10	M5	6

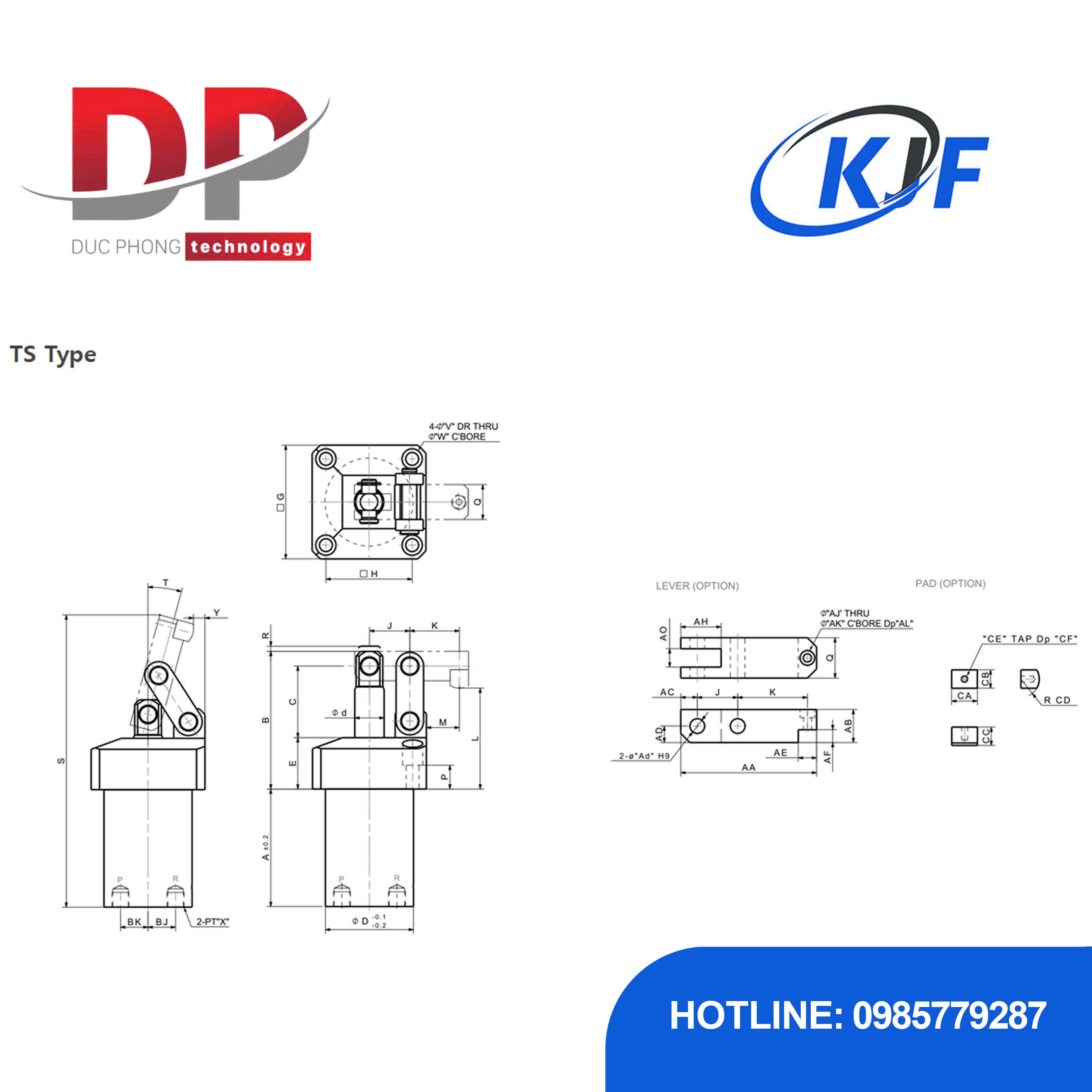

MODEL NO		Download			Dimensions(mm)
		2D	3D	PDF	A	B	C	øD	ød	E	F	G	H	J	K	L	M	P	Q	R	S	T	V	W	X	Y	AA	AB	AC	AD	Ad	AE	AF	AH	AJ	AK	AL	AO	BJ	BK	CA	CB	CC	CD	CE	CF
HGC-2502TS					64	75	39	48	16	28	8	62	47	22	33	55	24	14	19	2	155	15.2°	7	11	1/8	4.6	68	16	8	8	8	10	6	20	4.5	8	4.4	9	16	12	14	10	10	10	M4	6
HGC-3203TS					64	80	42.5	55	18	27.5	8	72	55	22	38	58	24	13.5	22	2	163	13.0°	9	14	1/8	10.5	74	18	9	9	8	10	7	22	4.5	8	4.4	10	21	19	14	10	10	10	M4	6
HGC-4005TS					79	90	47.5	65	25	29.0	11	80	63	26	42	63	28	15	25	2	180.4	14.3°	9	14	1/4	9.4	85	22	11	11	10	12	9	26	6	9.5	6	12	23	20	16	12	12	10	M5	6
