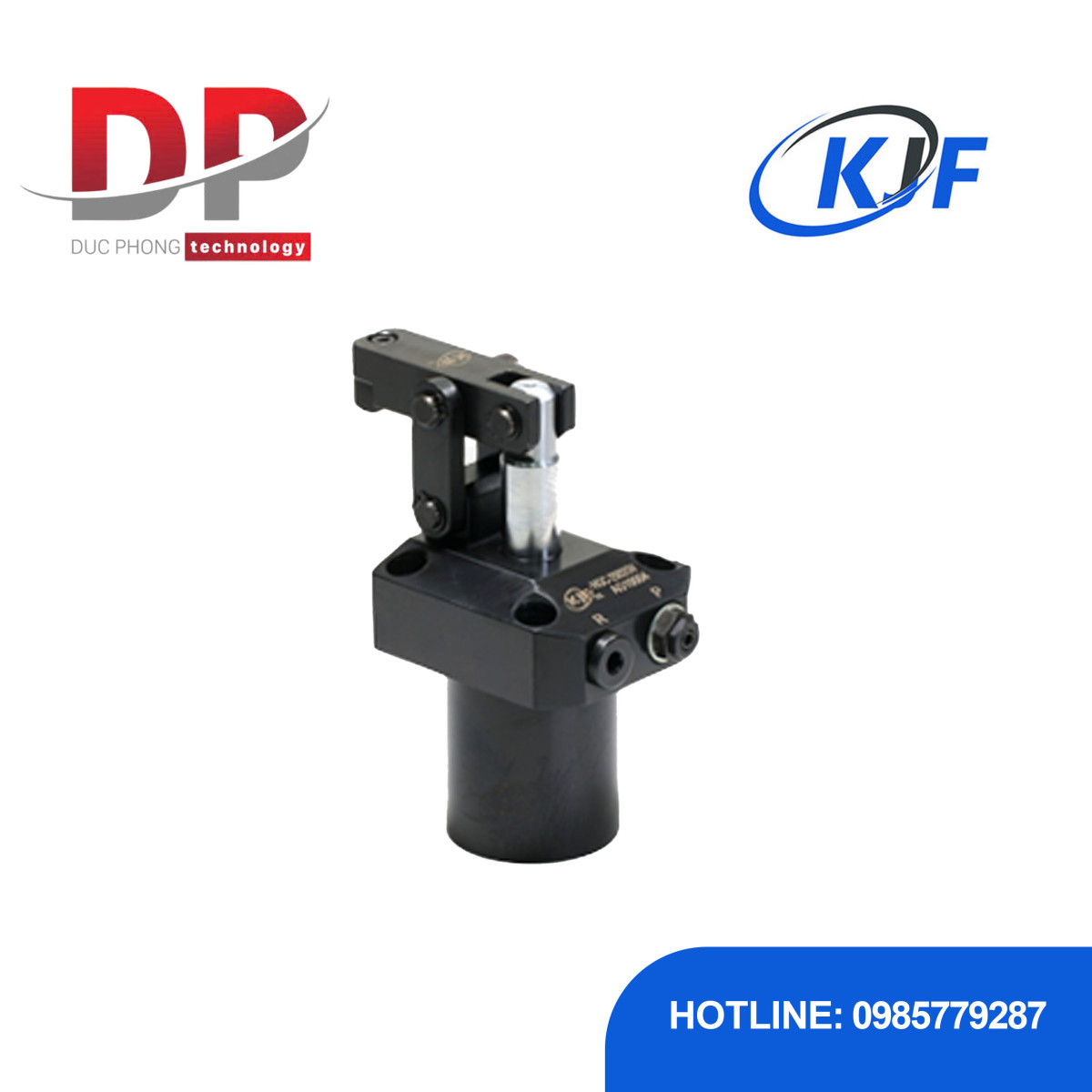

Kẹp bản lề thủy lực loại Gasket KJF HGC
Kẹp bản lề thủy lực loại Gasket KJF HGC
Click vào hình để phóng to

Kẹp bản lề thủy lực loại Gasket KJF HGC

Mã sản phẩm: Gasket KJF HGC

Danh mục: Đầu kẹp thủy lực

Thương hiệu: KJF

Xuất xứ: Hàn Quốc

Trụ sở chính Hà Nội:

  • Hà Nội
  • Hotline: 0985779287
  • Email: info@ducphong.vn

  • Địa chỉ: Tầng 7, Căn số 32V5A, KĐT Văn Phú, phường Phú La, quận Hà Đông, TP. Hà Nội

    Thời gian làm việc: Từ 8h - 17h từ Thứ 2 đến Thứ 6. Sáng thứ 7 từ 8h-12h, nghỉ Chủ Nhật

Chi nhánh TP.HCM:

  • Thành phố Hồ Chí Minh
  • Hotline: 0985779287
  • Email: info@ducphong.vn

  • Địa chỉ: 228/55, Thống Nhất, P. 10, Q. Gò Vấp, TP. HCM

    Thời gian làm việc: Từ 8h - 17h từ Thứ 2 đến Thứ 6. Sáng thứ 7 từ 8h-12h, nghỉ Chủ Nhật

Kẹp bản lề thủy lực loại Gasket KJF HGC

Liên hệ
Thêm vào so sánh
Chia sẻ:
Model
Mã sản phẩm
Đang tải
Hình
Mã hàng
Mô tả
Giá bán (vnđ)
Số lượng

ĐẶC ĐIỂM NỔI BẬT

View: 36

Đặc điểm sản phẩm:

  • Là loại Kẹp Bản lề (Hinge Clamp), thiết kế để kẹp/tháo kẹp chi tiết nhanh chóng.

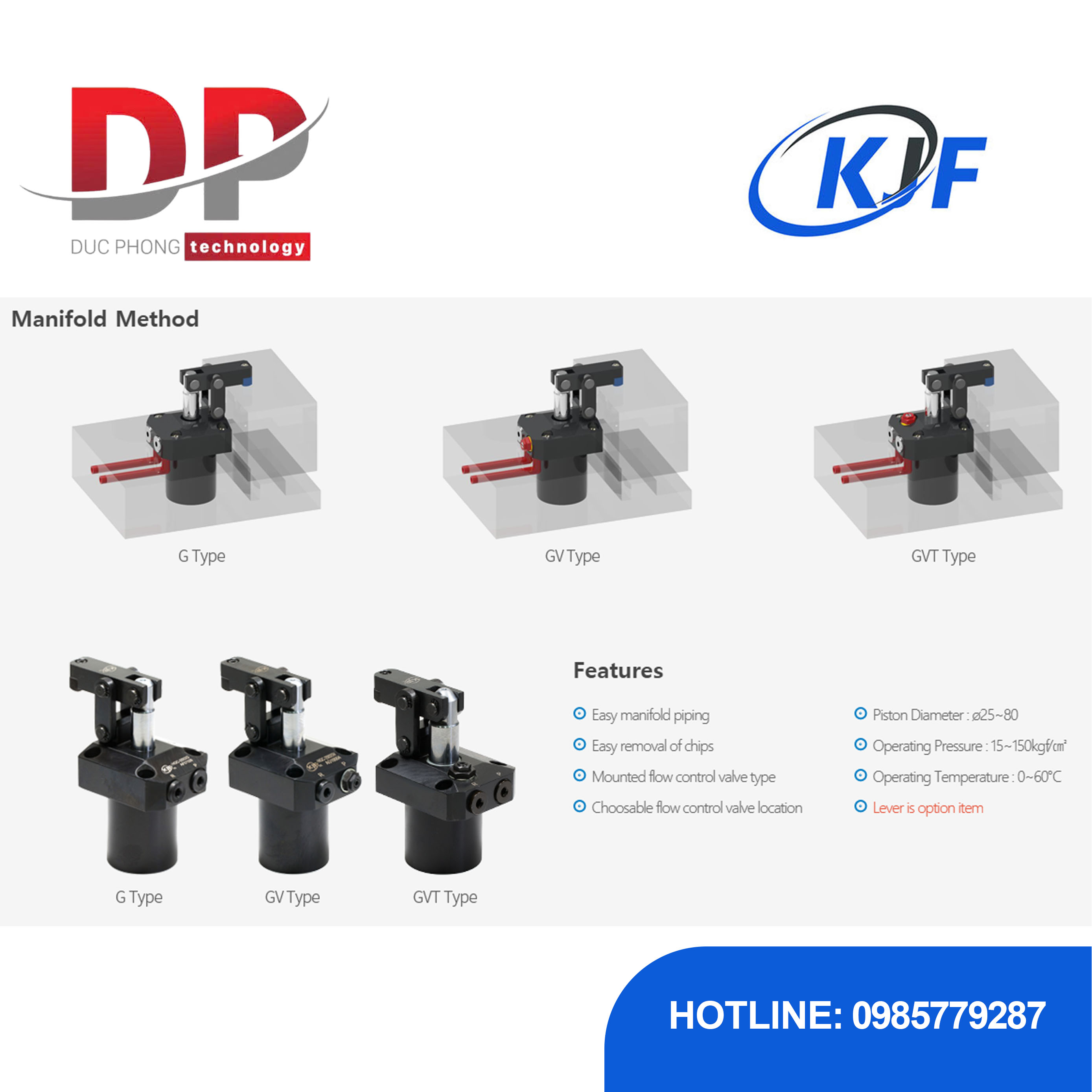

  • Phương pháp lắp đặt Gasket Type/Manifold, giúp dễ dàng đi ống dẫn dầu (manifold piping), giảm thiểu đường ống bên ngoài và tăng tính thẩm mỹ, gọn gàng cho đồ gá.

  • Dễ dàng loại bỏ phoi/mạt (Easy removal of chips) do thiết kế bề mặt lắp đặt phẳng, giúp tăng tuổi thọ và độ tin cậy của hệ thống.

  • Có tùy chọn tích hợp van điều khiển lưu lượng (Flow control valve) loại Meter-In hoặc Meter-Out (mã GV, GVT), cho phép điều chỉnh tốc độ kẹp/tháo kẹp để tăng hiệu suất cao và độ chính xác.

  • Độ bền cao: Cung cấp lực kẹp lớn, lên đến 5,023 kgf (@150kgf/㎠ cho HGC-8023).

  • Lựa chọn thêm: Có thể chọn thêm cần kẹp (Lever) tùy theo hướng lắp đặt.

  • Dòng sản phẩm: HGC (HINGE CLAMP)

  • Loại vận hành: Thủy lực (Oil).

  • Phương pháp lắp đặt: Gasket (Manifold Method).

  • Dải áp suất vận hành: 15 ~ 150 kgf/㎠.

  • Dải nhiệt độ vận hành: 0 ~ 60 độ C.

  • Đường kính Piston (Piston Dia.): ø25 ~ ø80.

  • Hành trình (Stroke): 2 ~ 4 mm.

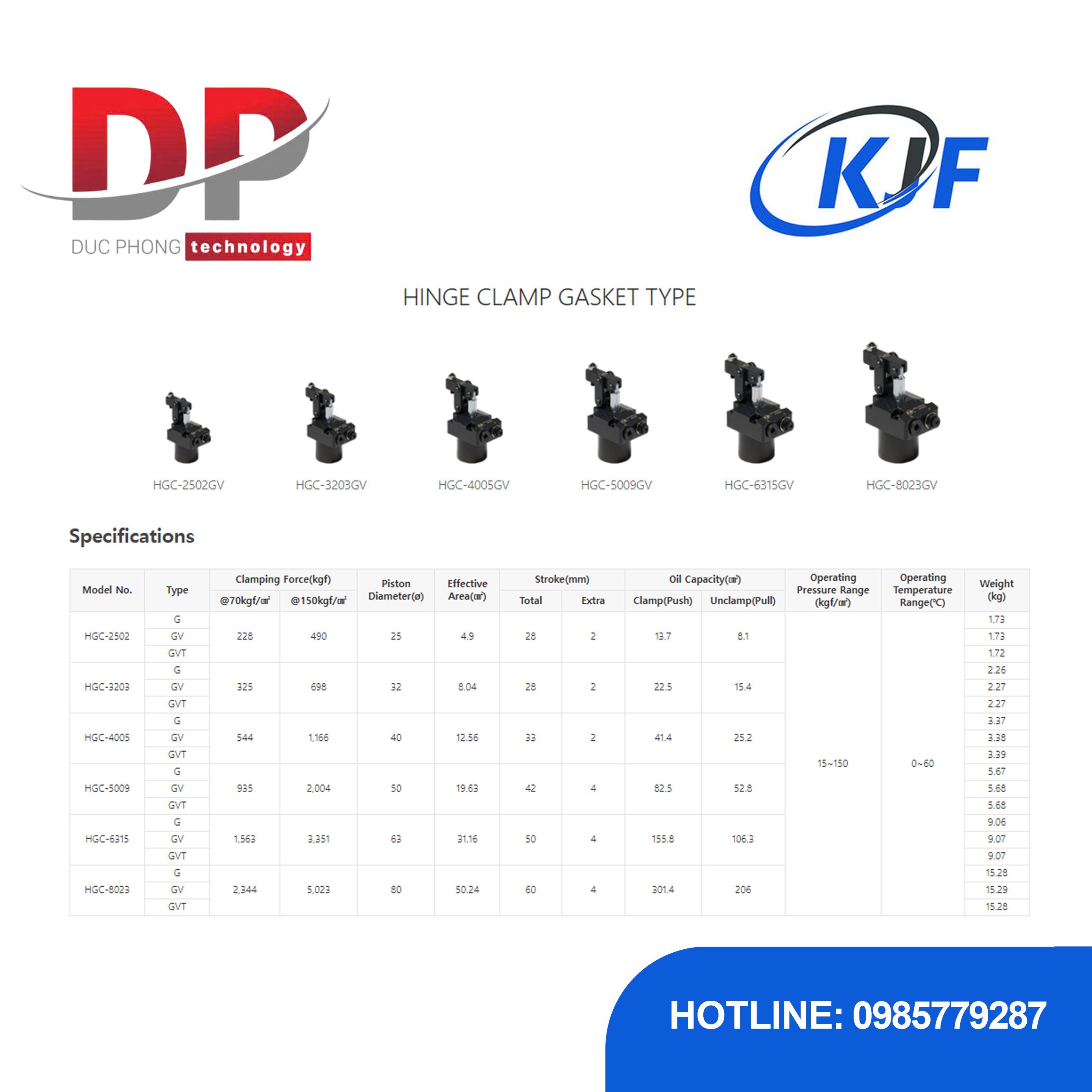

  • Mã ví dụ & Lực Kẹp (@150kgf/㎠):

    • HGC-2502: 490 kgf

    • HGC-5009: 2,004 kgf

    • HGC-8023: 5,023 kgf

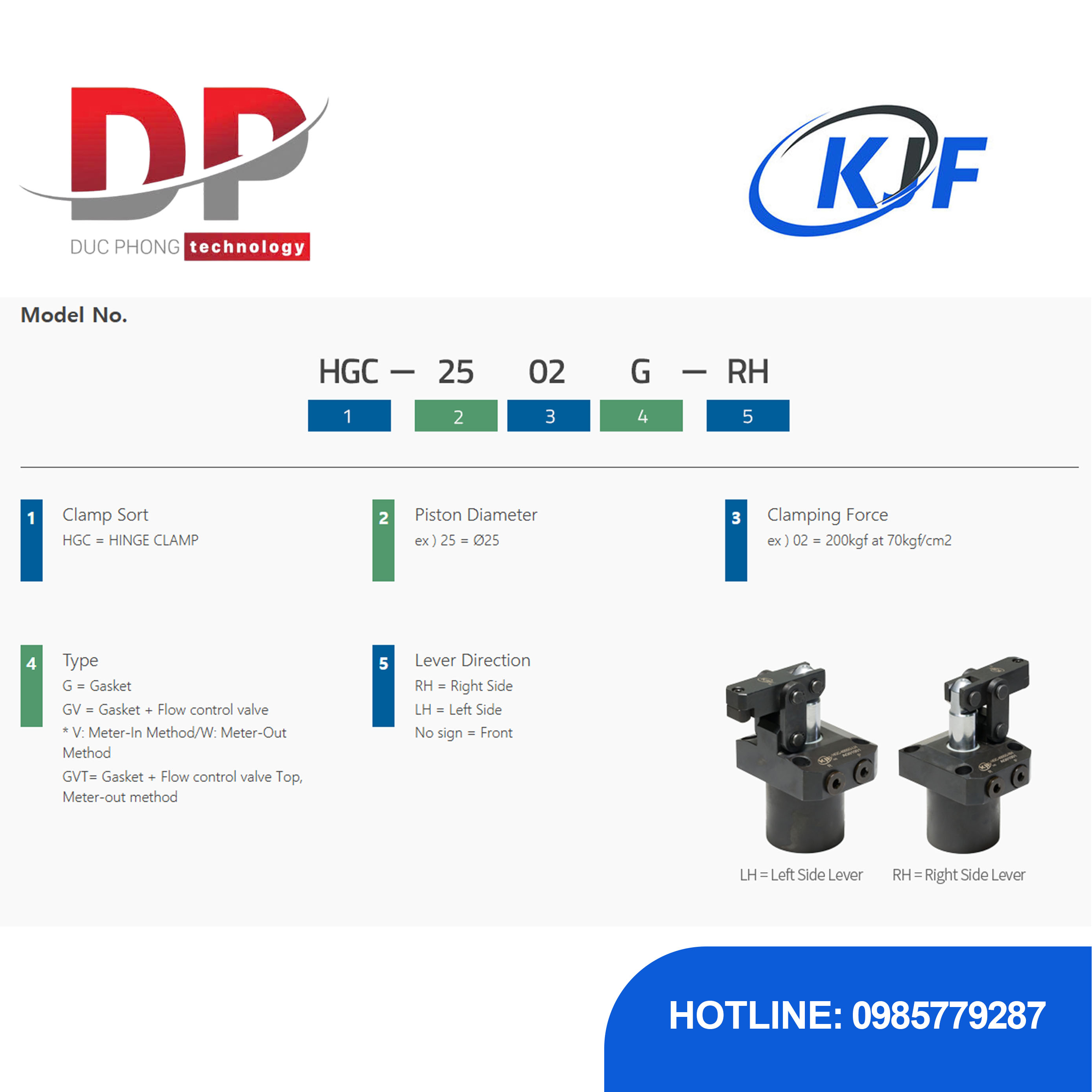

  • Loại Model: G (Gasket), GV (Gasket + Van điều khiển lưu lượng), GVT (GV Top)



Thông tin sản phẩm

Thông tin sản phẩm

Thông tin sản phẩm

Thông số sản phẩm

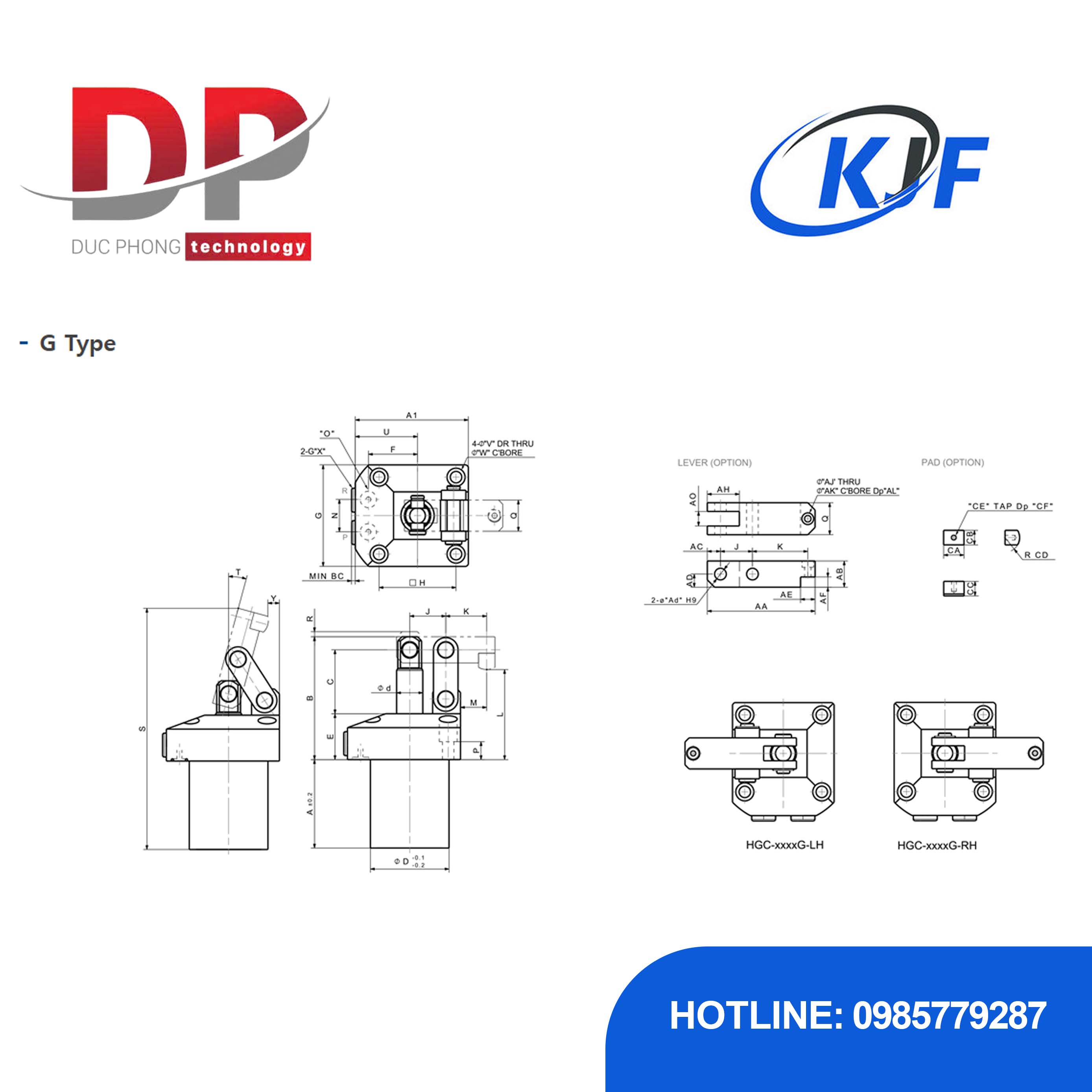

G type

MODEL NO Download Dimensions(mm)
2D 3D PDF A A1 B C øD ød E F G H J K L M N O P Q R S T U V W X Y AA AB AC AD Ad AE AF AH AJ AK AL AO BC CA CB CC CD CE CF
HGC-2502G       54 69 75 39 48 16 28 30 62 47 22 33 55 24 24 P7 14 19 2 155 15.2° 38 7 11 G1/8 4.6 68 16 8 8 8 10 6 20 4.5 8 4.4 9 3.4 14 10 10 10 M4 6
HGC-2502G-LH       54 69 75 39 48 16 28 30 62 47 22 33 55 24 24 P7 14 19 2 155 15.2° 38 7 11 G1/8 4.6 68 16 8 8 8 10 6 20 4.5 8 4.4 9 3.4 14 10 10 10 M4 6
HGC-2502G-RH       54 69 75 39 48 16 28 30 62 47 22 33 55 24 24 P7 14 19 2 155 15.2° 38 7 11 G1/8 4.6 68 16 8 8 8 10 6 20 4.5 8 4.4 9 3.4 14 10 10 10 M4 6
HGC-3203G       54 83 80 42.5 55 18 27.5 35 72 55 22 38 58 24 26 P10 13.5 22 2 163 13.0° 47 9 14 G1/8 10.5 74 18 9 9 8 10 7 22 4.5 8 4.4 10 3.4 14 10 10 10 M4 6
HGC-3203G-LH       54 83 80 42.5 55 18 27.5 35 72 55 22 38 58 24 26 P10 13.5 22 2 163 13.0° 47 9 14 G1/8 10.5 74 18 9 9 8 10 7 22 4.5 8 4.4 10 3.4 14 10 10 10 M4 6
HGC-3203G-RH       54 83 80 42.5 55 18 27.5 35 72 55 22 38 58 24 26 P10 13.5 22 2 163 13.0° 47 9 14 G1/8 10.5 74 18 9 9 8 10 7 22 4.5 8 4.4 10 3.4 14 10 10 10 M4 6
HGC-4005G       60 92 90 47.5 65 25 29.0 40 80 63 26 42 63 28 31 P10 15 25 2 180.4 14.3° 52 9 14 G1/4 9.4 85 22 11 11 10 12 9 26 6 9.5 6 12 3.4 16 12 12 10 M5 6
HGC-4005G-LH       60 92 90 47.5 65 25 29.0 40 80 63 26 42 63 28 31 P10 15 25 2 180.4 14.3° 52 9 14 G1/4 9.4 85 22 11 11 10 12 9 26 6 9.5 6 12 3.4 16 12 12 10 M5 6
HGC-4005G-RH       60 92 90 47.5 65 25 29.0 40 80 63 26 42 63 28 31 P10 15 25 2 180.4 14.3° 52 9 14 G1/4 9.4 85 22 11 11 10 12 9 26 6 9.5 6 12 3.4 16 12 12 10 M5 6
HGC-5009G       78 104 108 57.5 80 30 34.5 48 88 70 32 47 76 35 33 P10 17.5 32 4 220 14.3° 60 9 14 G3/8 8.5 100 26 13 13 12 16 10 32 6.6 11 7 16 3.4 20 16 13 15 M6 7
HGC-5009G-LH       78 104 108 57.5 80 30 34.5 48 88 70 32 47 76 35 33 P10 17.5 32 4 220 14.3° 60 9 14 G3/8 8.5 100 26 13 13 12 16 10 32 6.6 11 7 16 3.4 20 16 13 15 M6 7
HGC-5009G-RH       78 104 108 57.5 80 30 34.5 48 88 70 32 47 76 35 33 P10 17.5 32 4 220 14.3° 60 9 14 G3/8 8.5 100 26 13 13 12 16 10 32 6.6 11 7 16 3.4 20 16 13 15 M6 7
HGC-6315G       89 121 127 71 95 35.5 36 55 108 85 38 53 85 37 39 P10 16 40 4 252 14.0° 67 11 17.5 G1/4 10 118 34 17 17 16 20 13 40 9 14 8.6 20 3.4 25 20 18 20 M8 9
HGC-6315G-LH       89 121 127 71 95 35.5 36 55 108 85 38 53 85 37 39 P10 16 40 4 252 14.0° 67 11 17.5 G1/4 10 118 34 17 17 16 20 13 40 9 14 8.6 20 3.4 25 20 18 20 M8 9
HGC-6315G-RH       89 121 127 71 95 35.5 36 55 108 85 38 53 85 37 39 P10 16 40 4 252 14.0° 67 11 17.5 G1/4 10 118 34 17 17 16 20 13 40 9 14 8.6 20 3.4 25 20 18 20 M8 9
HGC-8023G       100 148.5 158 86 115 45 48 70 125 100 46 69 108 52.5 46 P10 23 44 4 306 13.7° 86 14 20 G3/8 9.1 147 40 20 20 18 24 16 46 11 17.5 11 24 6 28 24 22 25 M10 12
HGC-8023G-LH       100 148.5 158 86 115 45 48 70 125 100 46 69 108 52.5 46 P10 23 44 4 306 13.7° 86 14 20 G3/8 9.1 147 40 20 20 18 24 16 46 11 17.5 11 24 6 28 24 22 25 M10 12
HGC-8023G-RH       100 148.5 158 86 115 45 48 70 125 100 46 69 108 52.5 46 P10 23 44 4 306 13.7° 86 14 20 G3/8 9.1 147 40 20 20 18 24 16 46 11 17.5 11 24 6 28 24 22 25 M10 12

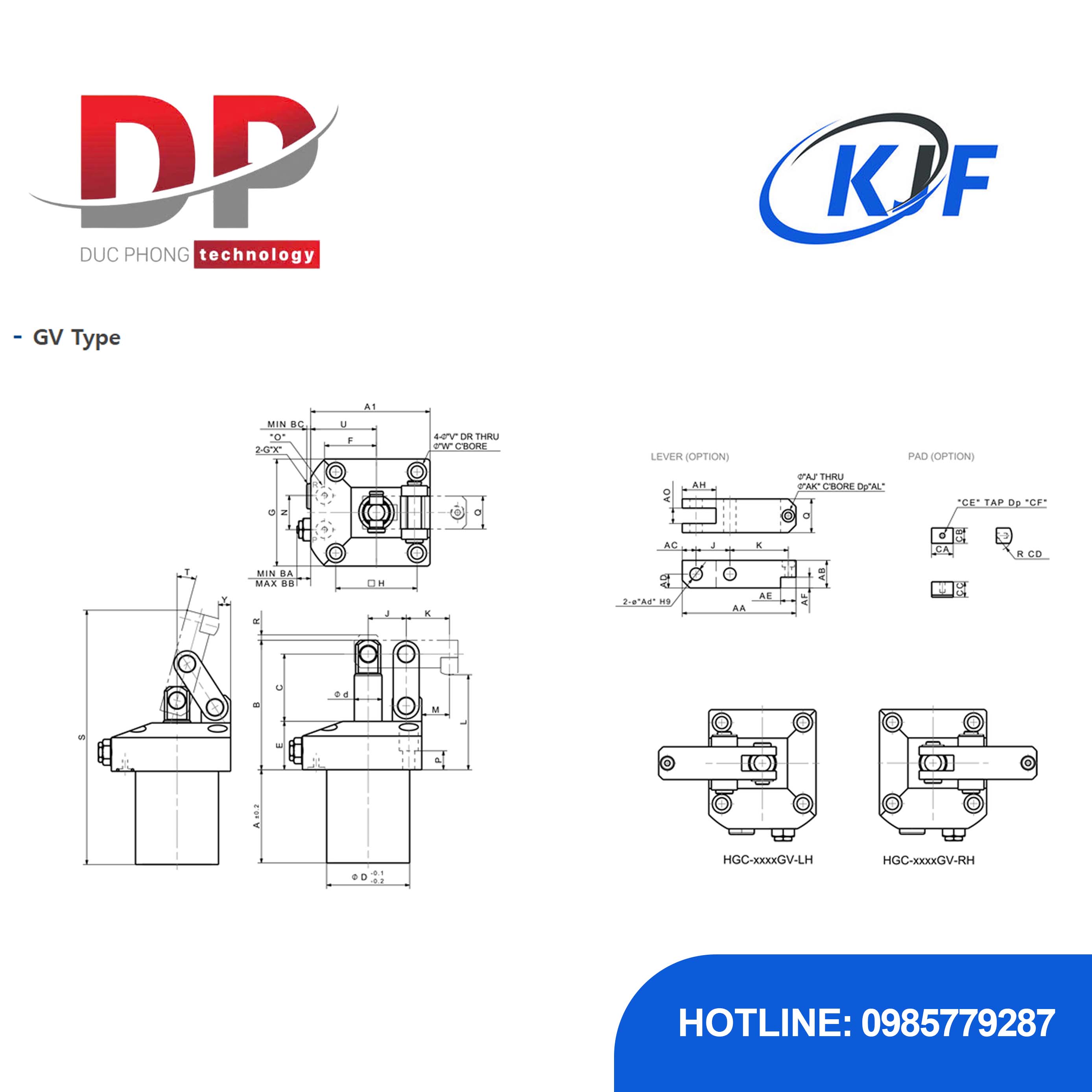

GV type

MODEL NO Download Dimensions(mm)
2D 3D PDF A A1 B C øD ød E F G H J K L M N O P Q R S T U V W X Y AA AB AC AD Ad AE AF AH AJ AK AL AO BA BB BC CA CB CC CD CE CF
HGC-2502GV       54 69 75 39 48 16 28 30 62 47 22 33 55 24 24 P7 14 19 2 155 15.2° 38 7 11 G3/8 4.6 68 16 8 8 8 10 6 20 4.5 8 4.4 9 7 11 3.4 14 10 10 10 M4 6
HGC-2502GV-LH       54 69 75 39 48 16 28 30 62 47 22 33 55 24 24 P7 14 19 2 155 15.2° 38 7 11 G1/8 4.6 68 16 8 8 8 10 6 20 4.5 8 4.4 9 7 11 3.4 14 10 10 10 M4 6
HGC-2502GV-RH       54 69 75 39 48 16 28 30 62 47 22 33 55 24 24 P7 14 19 2 155 15.2° 38 7 11 G1/8 4.6 68 16 8 8 8 10 6 20 4.5 8 4.4 9 7 11 3.4 14 10 10 10 M4 6
HGC-3203GV       54 83 80 42.5 55 18 27.5 35 72 55 22 38 58 24 26 P10 13.5 22 2 163 13.0° 47 9 14 G1/8 10.5 74 18 9 9 8 10 7 22 4.5 8 4.4 10 7 11 3.4 14 10 10 10 M4 6
HGC-3203GV-LH       54 83 80 42.5 55 18 27.5 35 72 55 22 38 58 24 26 P10 13.5 22 2 163 13.0° 47 9 14 G1/8 10.5 74 18 9 9 8 10 7 22 4.5 8 4.4 10 7 11 3.4 14 10 10 10 M4 6
HGC-3203GV-RH       54 83 80 42.5 55 18 27.5 35 72 55 22 38 58 24 26 P10 13.5 22 2 163 13.0° 47 9 14 G1/8 10.5 74 18 9 9 8 10 7 22 4.5 8 4.4 10 7 11 3.4 14 10 10 10 M4 6
HGC-4005GV       60 92 90 47.5 65 25 29.0 40 80 63 26 42 63 28 31 P10 15 25 2 180.4 14.3° 52 9 14 G1/4 9.4 85 22 11 11 10 12 9 26 6 9.5 6 12 10.5 14.5 3.4 16 12 12 10 M5 6
HGC-4005GV-LH       60 92 90 47.5 65 25 29.0 40 80 63 26 42 63 28 31 P10 15 25 2 180.4 14.3° 52 9 14 G1/4 9.4 85 22 11 11 10 12 9 26 6 9.5 6 12 10.5 14.5 3.4 16 12 12 10 M5 6
HGC-4005GV-RH       60 92 90 47.5 65 25 29.0 40 80 63 26 42 63 28 31 P10 15 25 2 180.4 14.3° 52 9 14 G1/4 9.4 85 22 11 11 10 12 9 26 6 9.5 6 12 10.5 14.5 3.4 16 12 12 10 M5 6
HGC-5009GV       78 104 108 57.5 80 30 34.5 48 88 70 32 47 76 35 33 P10 17.5 32 4 220 14.3° 60 9 14 G3/8 8.5 100 26 13 13 12 16 10 32 6.6 11 7 16 10.5 14.5 3.4 20 16 13 15 M6 7
HGC-5009GV-LH       78 104 108 57.5 80 30 34.5 48 88 70 32 47 76 35 33 P10 17.5 32 4 220 14.3° 60 9 14 G3/8 8.5 100 26 13 13 12 16 10 32 6.6 11 7 16 10.5 14.5 3.4 20 16 13 15 M6 7
HGC-5009GV-RH       78 104 108 57.5 80 30 34.5 48 88 70 32 47 76 35 33 P10 17.5 32 4 220 14.3° 60 9 14 G3/8 8.5 100 26 13 13 12 16 10 32 6.6 11 7 16 10.5 14.5 3.4 20 16 13 15 M6 7
HGC-6315GV       89 121 127 71 95 35.5 36 55 108 85 38 53 85 37 39 P10 16 40 4 252 14.0° 67 11 17.5 G3/8 10 118 34 17 17 16 20 13 40 9 14 8.6 20 10.5 14.5 3.4 25 20 18 20 M8 9
HGC-6315GV-LH       89 121 127 71 95 35.5 36 55 108 85 38 53 85 37 39 P10 16 40 4 252 14.0° 67 11 17.5 G3/8 10 118 34 17 17 16 20 13 40 9 14 8.6 20 10.5 14.5 3.4 25 20 18 20 M8 9
HGC-6315GV-RH       89 121 127 71 95 35.5 36 55 108 85 38 53 85 37 39 P10 16 40 4 252 14.0° 67 11 17.5 G3/8 10 118 34 17 17 16 20 13 40 9 14 8.6 20 10.5 14.5 3.4 25 20 18 20 M8 9
HGC-8023GV       100 148.5 158 86 115 45 48 70 125 100 46 69 108 52.5 46 P10 23 44 4 306 13.7° 86 14 20 G3/8 9.1 147 40 20 20 18 24 16 46 11 17.5 11 24 10.5 14.5 6 28 24 22 25 M10 12
HGC-8023GV-LH       100 148.5 158 86 115 45 48 70 125 100 46 69 108 52.5 46 P10 23 44 4 306 13.7° 86 14 20 G3/8 9.1 147 40 20 20 18 24 16 46 11 17.5 11 24 10.5 14.5 6 28 24 22 25 M10 12
HGC-8023GV-RH       100 148.5 158 86 115 45 48 70 125 100 46 69 108 52.5 46 P10 23 44 4 306 13.7° 86 14 20 G3/8 9.1 147 40 20 20 18 24 16 46 11 17.5 11 24 10.5 14.5 6 28 24 22 25 M10 12

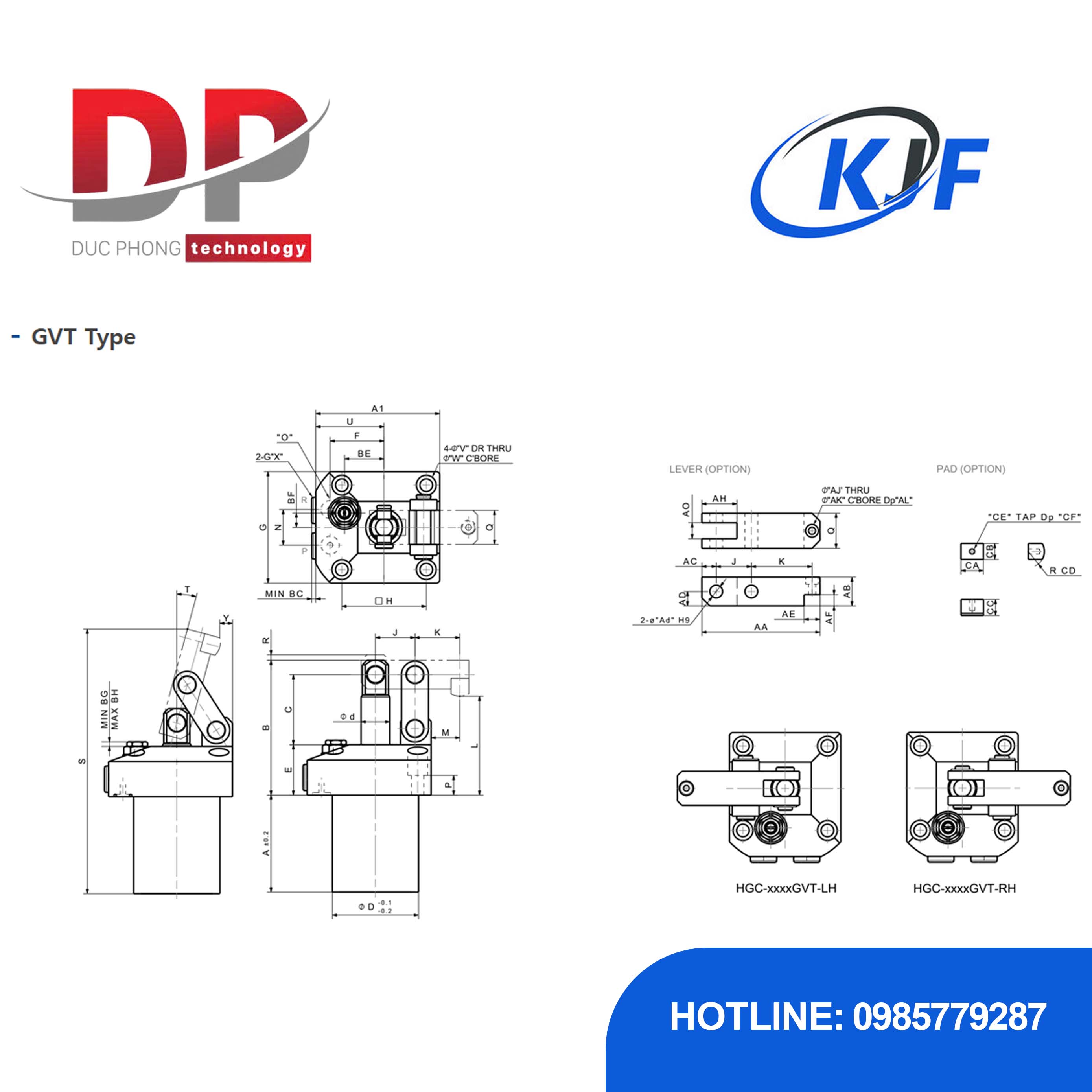

GVT type

MODEL NO Download Dimensions(mm)
2D 3D PDF A A1 B C øD ød E F G H J K L M N O P Q R S T U V W X Y AA AB AC AD Ad AE AF AH AJ AK AL AO BC BE BF BG BH CA CB CC CD CE CF
HGC-2502GVT       54 69 75 39 48 16 28 30 62 47 22 33 55 24 24 P7 14 19 2 155 15.2° 38 7 11 G1/8 4.6 68 16 8 8 8 10 6 20 4.5 8 4.4 9 3.4 22 8 2.5 6.5 14 10 10 10 M4 6
HGC-2502GVT-LH       54 69 75 39 48 16 28 30 62 47 22 33 55 24 24 P7 14 19 2 155 15.2° 38 7 11 G1/8 4.6 68 16 8 8 8 10 6 20 4.5 8 4.4 9 3.4 22 8 2.5 6.5 14 10 10 10 M4 6
HGC-2502GVT-RH       54 69 75 39 48 16 28 30 62 47 22 33 55 24 24 P7 14 19 2 155 15.2° 38 7 11 G1/8 4.6 68 16 8 8 8 10 6 20 4.5 8 4.4 9 3.4 22 8 2.5 6.5 14 10 10 10 M4 6
HGC-3203GVT       54 83 80 42.5 55 18 27.5 35 72 55 22 38 58 24 26 P10 13.5 22 2 163 13.0° 47 9 14 G1/8 10.5 74 18 9 9 8 10 7 22 4.5 8 4.4 10 3.4 27.5 9 4.5 8.5 14 10 10 10 M4 6
HGC-3203GVT-LH       54 83 80 42.5 55 18 27.5 35 72 55 22 38 58 24 26 P10 13.5 22 2 163 13.0° 47 9 14 G1/8 10.5 74 18 9 9 8 10 7 22 4.5 8 4.4 10 3.4 27.5 9 4.5 8.5 14 10 10 10 M4 6
HGC-3203GVT-RH       54 83 80 42.5 55 18 27.5 35 72 55 22 38 58 24 26 P10 13.5 22 2 163 13.0° 47 9 14 G1/8 10.5 74 18 9 9 8 10 7 22 4.5 8 4.4 10 3.4 27.5 9 4.5 8.5 14 10 10 10 M4 6
HGC-4005GVT       60 92 90 47.5 65 25 29.0 40 80 63 26 42 63 28 31 P10 15 25 2 180.4 14.3° 52 9 14 G1/4 9.4 85 22 11 11 10 12 9 26 6 9.5 6 12 3.4 31.5 11 9 13 16 12 12 10 M5 6
HGC-4005GVT-LH       60 92 90 47.5 65 25 29.0 40 80 63 26 42 63 28 31 P10 15 25 2 180.4 14.3° 52 9 14 G1/4 9.4 85 22 11 11 10 12 9 26 6 9.5 6 12 3.4 31.5 11 9 13 16 12 12 10 M5 6
HGC-4005GVT-RH       60 92 90 47.5 65 25 29.0 40 80 63 26 42 63 28 31 P10 15 25 2 180.4 14.3° 52 9 14 G1/4 9.4 85 22 11 11 10 12 9 26 6 9.5 6 12 3.4 31.5 11 9 13 16 12 12 10 M5 6
HGC-5009GVT       78 104 108 57.5 80 30 34.5 48 88 70 32 47 76 35 33 P10 17.5 32 4 220 14.3° 60 9 14 G3/8 8.5 100 26 13 13 12 16 10 32 6.6 11 7 16 3.4 35 15 6 10 20 16 13 15 M6 7
HGC-5009GVT-LH       78 104 108 57.5 80 30 34.5 48 88 70 32 47 76 35 33 P10 17.5 32 4 220 14.3° 60 9 14 G3/8 8.5 100 26 13 13 12 16 10 32 6.6 11 7 16 3.4 35 15 6 10 20 16 13 15 M6 7
HGC-5009GVT-RH       78 104 108 57.5 80 30 34.5 48 88 70 32 47 76 35 33 P10 17.5 32 4 220 14.3° 60 9 14 G3/8 8.5 100 26 13 13 12 16 10 32 6.6 11 7 16 3.4 35 15 6 10 20 16 13 15 M6 7
HGC-6315GVT       89 121 127 71 95 35.5 36 55 108 85 38 53 85 37 39 P10 16 40 4 252 14.0° 67 11 17.5 G3/8 10 118 34 17 17 16 20 13 40 9 14 8.6 20 3.4 42 19.5 6 10 25 20 18 20 M8 9
HGC-6315GVT-LH       89 121 127 71 95 35.5 36 55 108 85 38 53 85 37 39 P10 16 40 4 252 14.0° 67 11 17.5 G3/8 10 118 34 17 17 16 20 13 40 9 14 8.6 20 3.4 42 19.5 6 10 25 20 18 20 M8 9
HGC-6315GVT-RH       89 121 127 71 95 35.5 36 55 108 85 38 53 85 37 39 P10 16 40 4 252 14.0° 67 11 17.5 G3/8 10 118 34 17 17 16 20 13 40 9 14 8.6 20 3.4 42 19.5 6 10 25 20 18 20 M8 9
HGC-8023GVT       100 148.5 158 86 115 45 48 70 125 100 46 69 108 52.5 46 P10 23 44 4 306 13.7° 86 14 20 G3/8 9.1 147 40 20 20 18 24 16 46 11 17.5 11 24 6 46 23 5 9 28 24 22 25 M10 12
HGC-8023GVT-LH       100 148.5 158 86 115 45 48 70 125 100 46 69 108 52.5 46 P10 23 44 4 306 13.7° 86 14 20 G3/8 9.1 147 40 20 20 18 24 16 46 11 17.5 11 24 6 46 23 5 9 28 24 22 25 M10 12
HGC-8023GVT-RH       100 148.5 158 86 115 45 48 70 125 100 46 69 108 52.5 46 P10 23 44 4 306 13.7° 86 14 20 G3/8 9.1 147 40 20 20 18 24 16 46 11 17.5 11 24 6 46 23 5 9 28 24 22 25 M10 12
