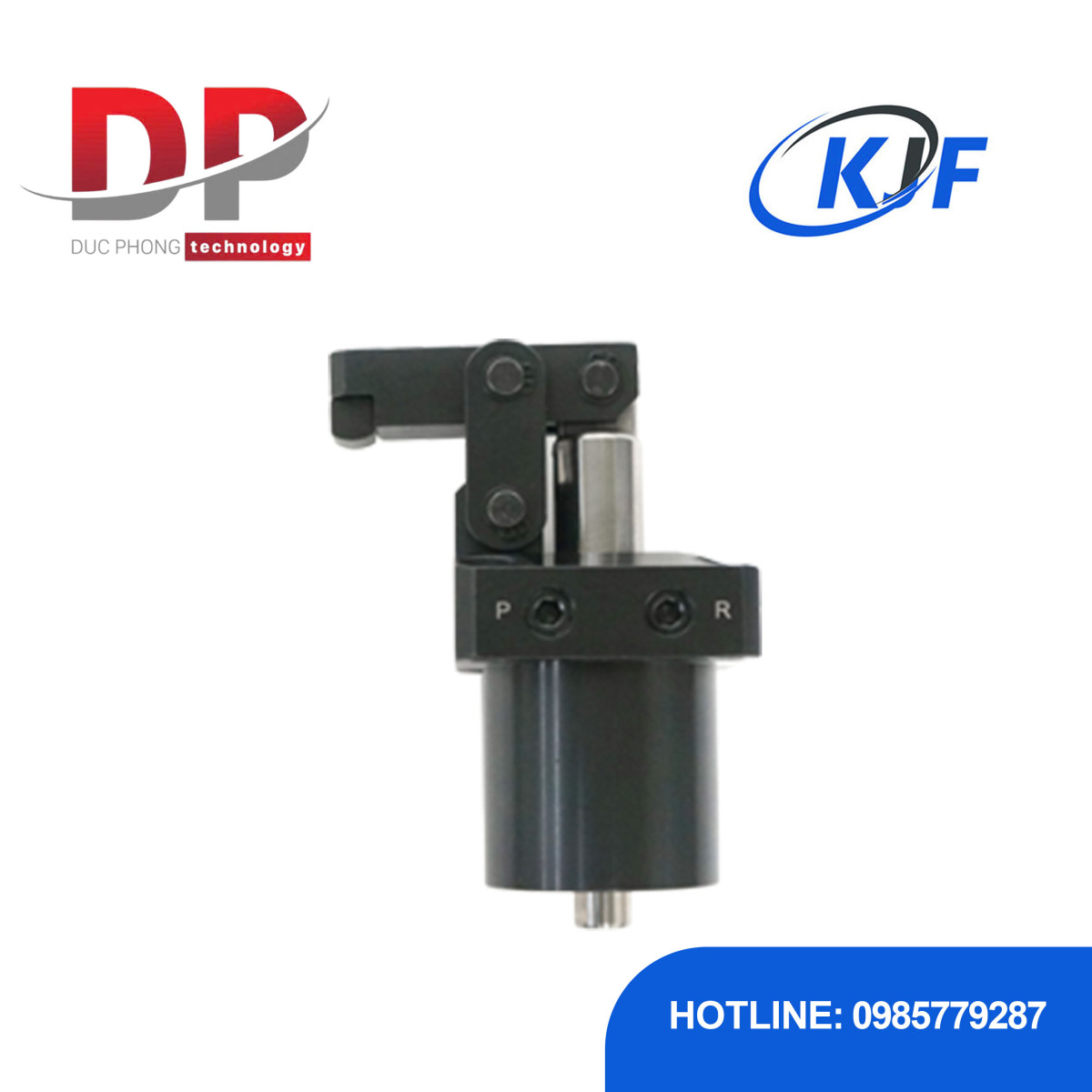

Kẹp bản lề thủy lực thanh đôi KJF HGC-D (DOUBLE ROD TYPE HINGE CLAMP)

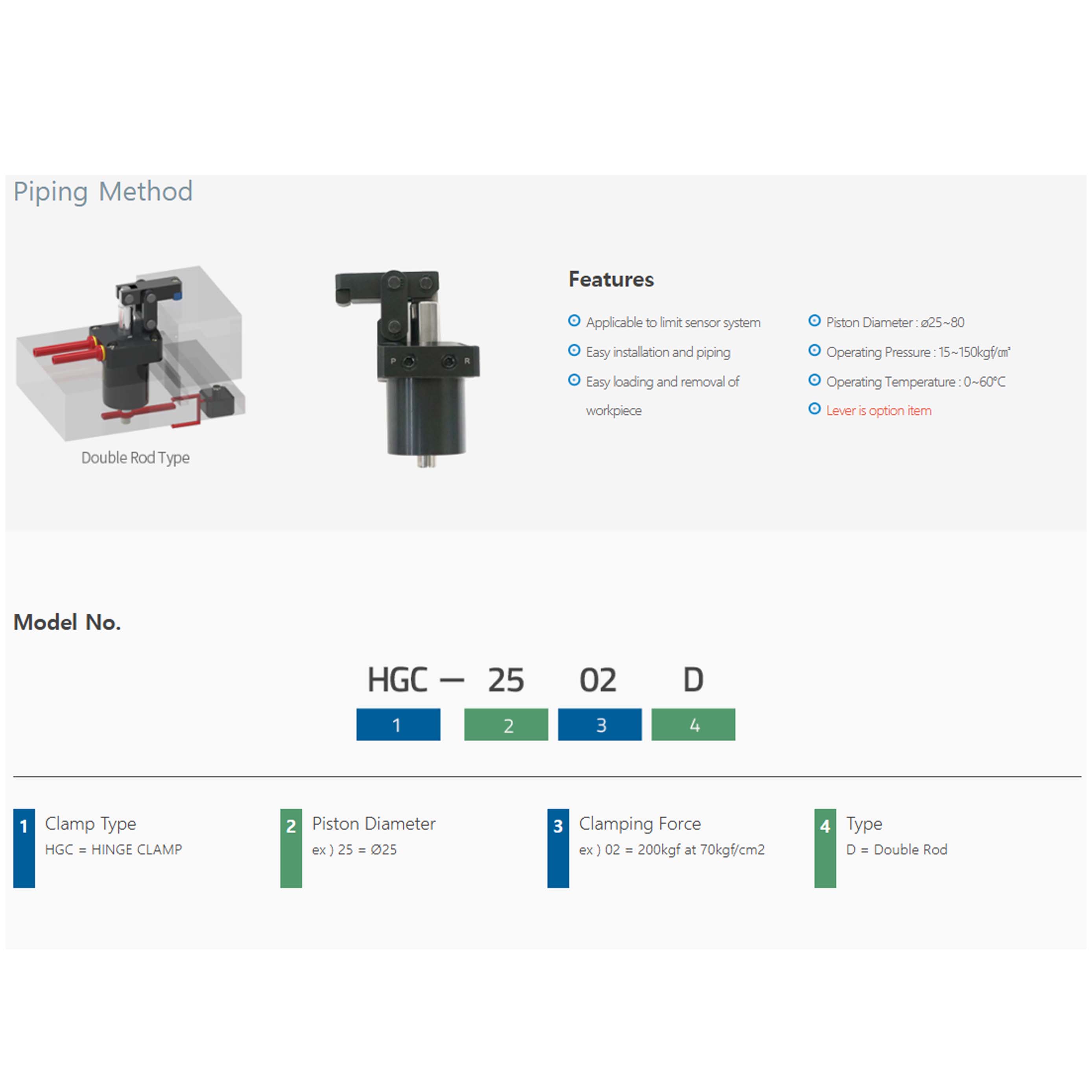

Đặc điểm sản phẩm:

• Là loại Kẹp Bản lề (Hinge Clamp) Thanh Đôi (Double Rod Type).

• Tương thích với hệ thống cảm biến giới hạn (Applicable to limit sensor system), cho phép kiểm tra vị trí kẹp/tháo kẹp của xi lanh.

• Dễ dàng lắp đặt và đi ống, sử dụng phương pháp đi ống truyền thống (piping).

• Cho phép dễ dàng tải và tháo phôi (Easy loading and removal of workpiece) nhờ chuyển động kẹp/tháo kẹp rõ ràng.

• Độ cứng cao: Cung cấp lực kẹp lên đến 4,710 kgf (@150kgf/㎠ cho HGC-8023D), đảm bảo độ cứng ổn định và hiệu suất cao trong quá trình gia công.

• Lựa chọn thêm: Có thể chọn thêm cần kẹp (Lever) tùy theo ứng dụng.

• Dòng sản phẩm: HGC-D (HINGE CLAMP - Double Rod Type)

• Loại vận hành: Thủy lực (Oil).

• Phương pháp đi ống: Tiêu chuẩn (Piping Method).

• Đặc điểm: Loại thanh đôi (Double Rod), có thể tích hợp cảm biến giới hạn.

• Dải áp suất vận hành: 15 ~ 150 kgf/㎠.

• Dải nhiệt độ vận hành: 0 ~ 60 độ C.

• Đường kính Piston (Piston Dia.): ø25 ~ ø80.

• Hành trình (Stroke): 2 ~ 4 mm.

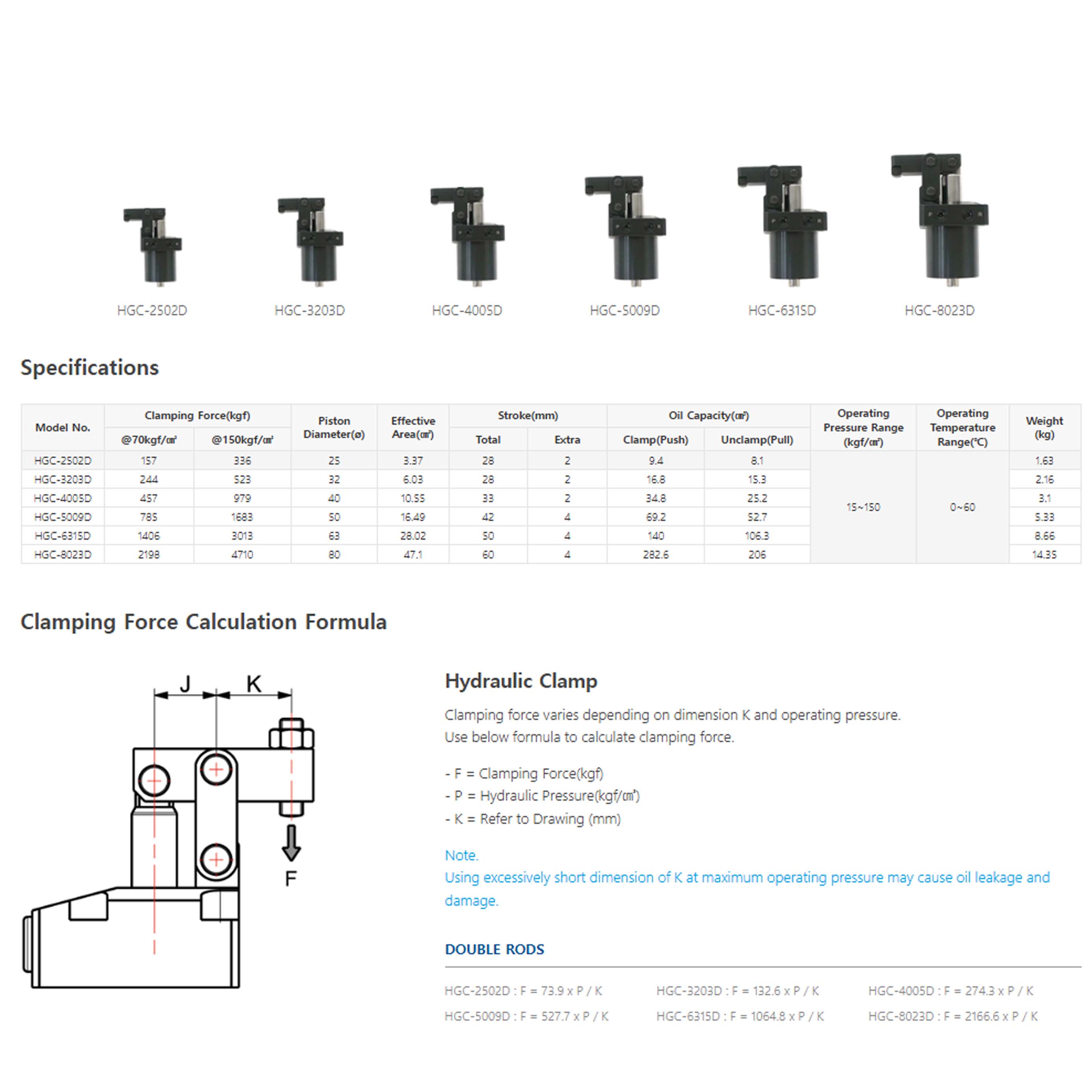

• Mã ví dụ & Lực Kẹp (@150kgf/㎠):

  • HGC-2502D: 336 kgf

  • HGC-5009D: 1,683 kgf

  • HGC-8023D: 4,710 kgf

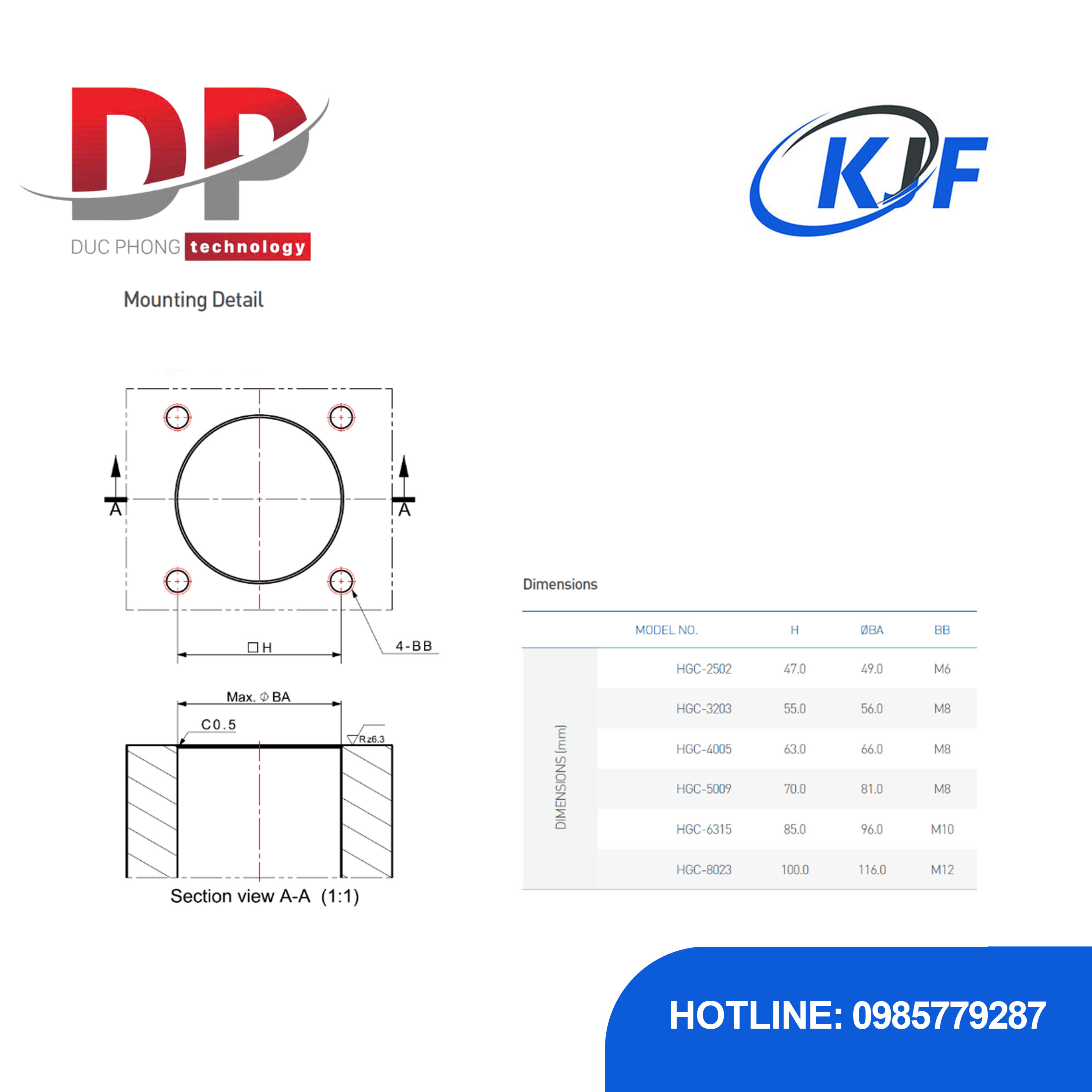

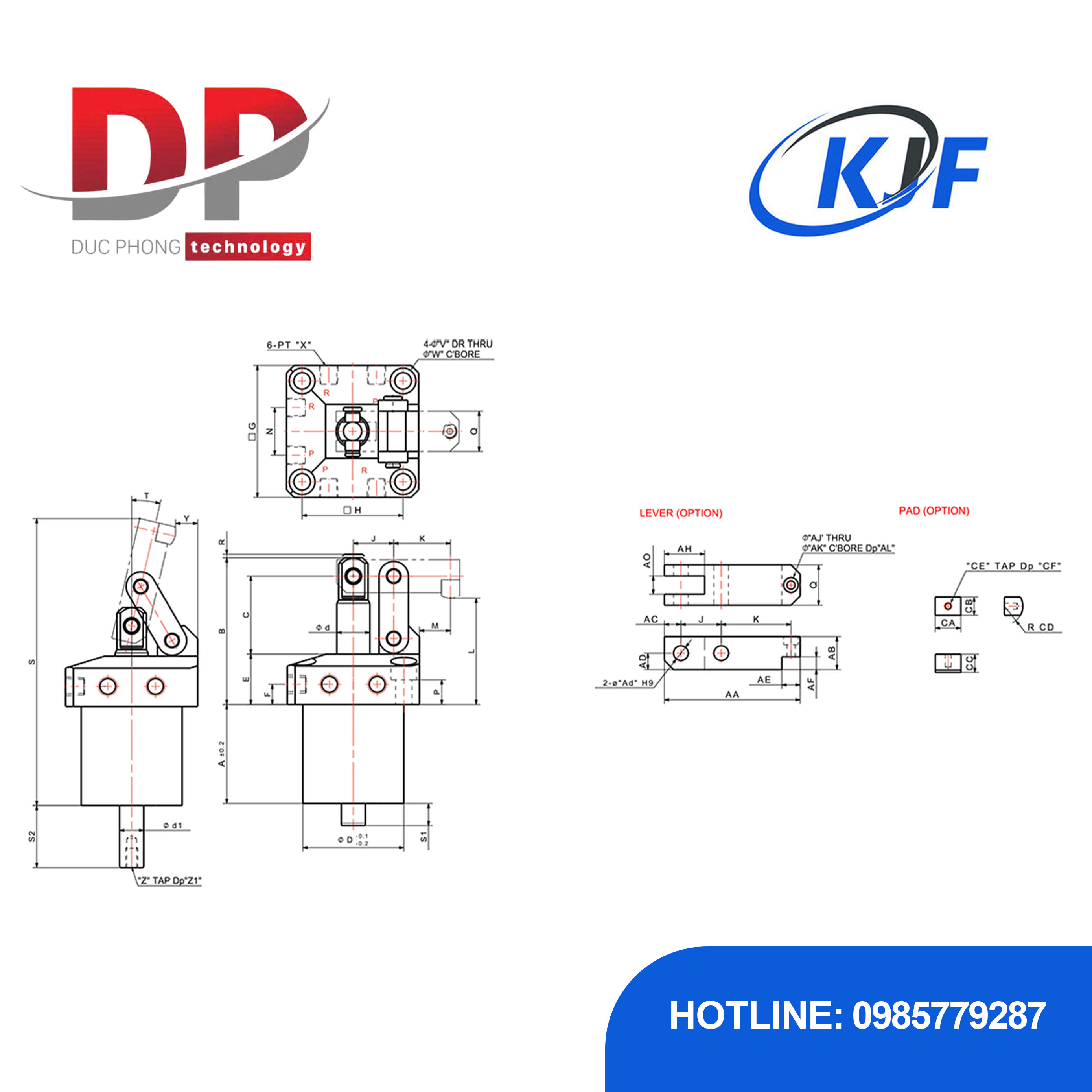

MODEL NO		Download			Dimensions(mm)
		2D	3D	PDF	A	B	C	øD	ød	ød1	E	F	G	H	J	K	L	M	N	P	Q	R	S	S1	S2	T	V	W	X	Y	Z	Z1	AA	AB	AC	AD	Ad	AE	AF	AH	AJ	AK	AL	AO	CA	CB	CC	CD	CE	CF
HGC-2502D					54	75	39	48	16	14	28	11	62	47	22	33	55	24	24	14	19	2	155	12	38	15.2°	7	11	1/8	4.6	M8	12	68	16	8	8	8	10	6	20	4.5	8	4.4	9	14	10	10	10	M4	6
HGC-3203D					57	80	42.5	55	18	16	27.5	11	72	55	22	38	58	24	26	13.5	22	2	166.4	12	38	13.1°	9	14	1/8	10.5	M8	15	74	18	9	9	8	10	7	22	4.5	8	4.4	10	14	10	10	10	M4	6
HGC-4005D					60	90	47.5	65	25	16	29.0	12	80	63	26	42	63	28	31	15.5	25	2	180.4	12	43	14.3°	9	14	1/4	9.4	M8	15	85	22	11	11	10	12	9	26	6	9.5	6	12	16	12	12	10	M5	6
HGC-5009D					78	108	57.5	80	30	20	34.5	14	88	70	32	47	76	35	33	17.5	32	4	220	14	52	14.3°	9	14	1/4	8.5	M12	20	100	26	13	13	12	16	10	32	6.6	11	7	16	20	16	13	15	M6	7
HGC-6315D					89	127	71	95	35.5	20	36	14	108	85	38	53	85	37	39	16	40	4	252	14	60	14.0°	11	17.5	3/8	10	M12	20	118	34	17	17	16	20	13	40	9	14	8.6	20	25	20	18	20	M8	9
HGC-8023D					100	158	86	115	45	20	48	22.5	125	100	46	69	108	52.5	46	23	44	4	306	14	70	13.7°	14	20	3/8	9.2	M12	20	147	40	20	20	18	24	16	46	11	17.5	11	24	28	24	24	25	M10	12
