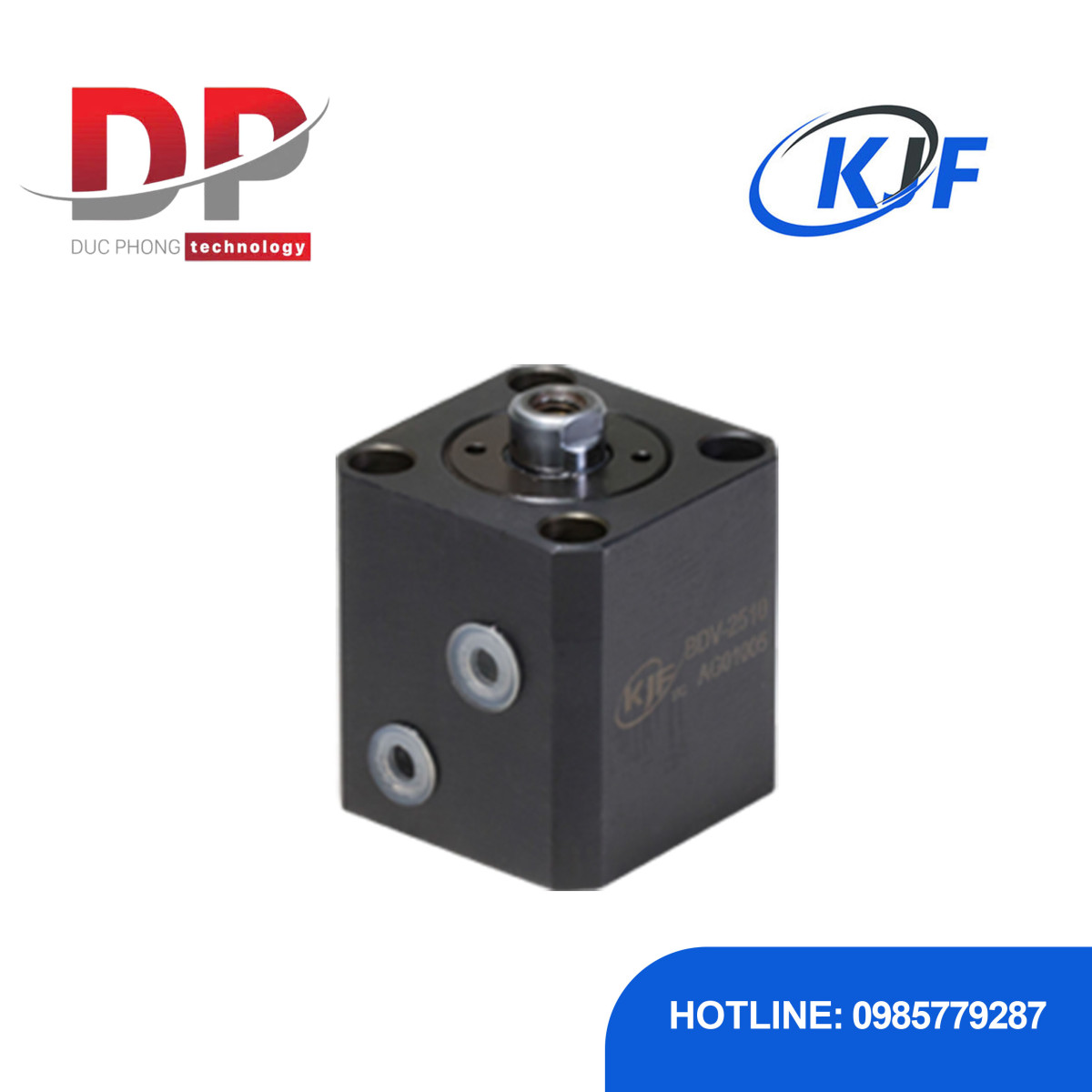

Kẹp khối thủy lực loại Đẩy/Kéo Dạng Đứng KJF BDV

Click vào hình để phóng to

Kẹp khối thủy lực loại Đẩy/Kéo Dạng Đứng KJF BDV

Mã sản phẩm: KJF BDV

Danh mục: Đầu kẹp thủy lực

Thương hiệu: KJF

Xuất xứ: Hàn Quốc

Trụ sở chính Hà Nội:

Hà Nội
Hotline: 0985779287
Email: info@ducphong.vn
Địa chỉ: Tầng 7, Căn số 32V5A, KĐT Văn Phú, phường Phú La, quận Hà Đông, TP. Hà Nội

Thời gian làm việc: Từ 8h - 17h từ Thứ 2 đến Thứ 6. Sáng thứ 7 từ 8h-12h, nghỉ Chủ Nhật

Chi nhánh TP.HCM:

Thành phố Hồ Chí Minh
Hotline: 0985779287
Email: info@ducphong.vn
Địa chỉ: 228/55, Thống Nhất, P. 10, Q. Gò Vấp, TP. HCM

Thời gian làm việc: Từ 8h - 17h từ Thứ 2 đến Thứ 6. Sáng thứ 7 từ 8h-12h, nghỉ Chủ Nhật

Đang tải

Hình	Mã hàng	Mô tả	Giá bán (vnđ)	Số lượng

ĐẶC ĐIỂM NỔI BẬT

Đặc điểm sản phẩm:

Là loại Kẹp Khối (Block Clamp) tác động kép (Double-acting), có khả năng thực hiện cả chức năng Đẩy (Push) và Kéo (Pull) theo phương thẳng đứng, tăng tính linh hoạt trong ứng dụng đồ gá.
Kích thước đa dạng (Various sizes), phù hợp với nhiều yêu cầu về không gian và lực kẹp khác nhau.
Dễ dàng lắp đặt (Easy installation) nhờ thiết kế dạng khối chữ nhật đơn giản.
Độ cứng cao: Cung cấp lực kẹp tối đa lên đến 12.55 Tấn (tương đương 12,550 kgf) khi đẩy (Push) (@250kgf/㎠ cho BDV-80xx), đảm bảo độ cứng ổn định và hiệu suất cao khi gia công.
Phạm vi áp suất cực rộng: Có thể hoạt động trong dải áp suất rất cao, từ 15 ~ 250 kgf/㎠.
Lựa chọn thêm: Có dòng BPV (Single-acting, Push-acting) chỉ có chức năng Đẩy.

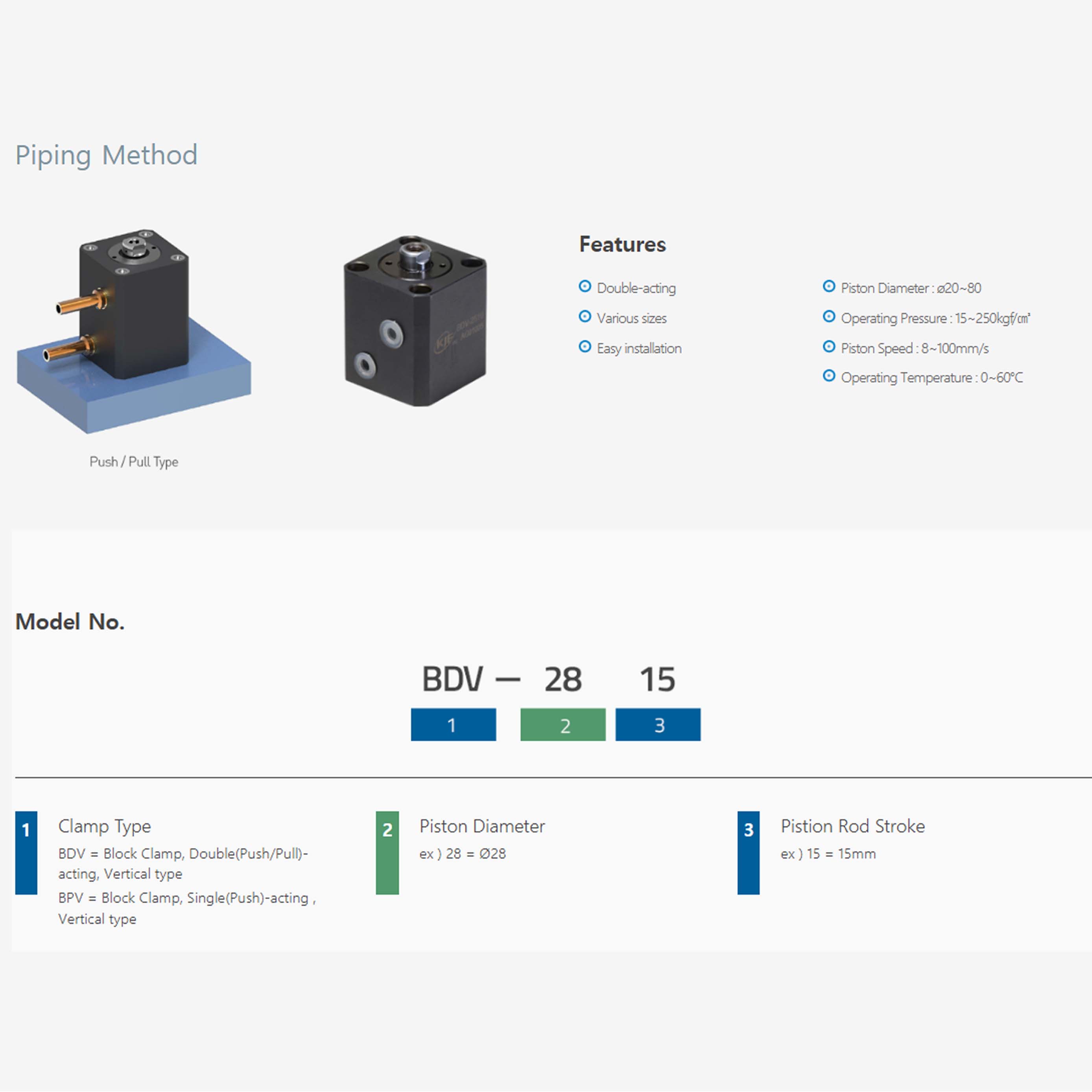

Dòng sản phẩm: BDV (BLOCK CLAMP - Double-acting, Vertical type).
Loại vận hành: Thủy lực (Oil), tác động kép (Double-acting - Đẩy/Kéo).
Dạng lắp đặt: Dạng Khối (Block Clamp), dạng đứng (Vertical Type).
Dải áp suất vận hành: 15 ~ 250 kgf/㎠.
Dải nhiệt độ vận hành: 0 ~ 60 độ C.
Tốc độ Piston (Piston Speed): 8 ~ 100 mm/s.
Đường kính Piston (Piston Dia.): ø20 ~ ø80 (có cả ø100, ø125).
Hành trình (Piston Rod Stroke): 10 ~ 50 mm.

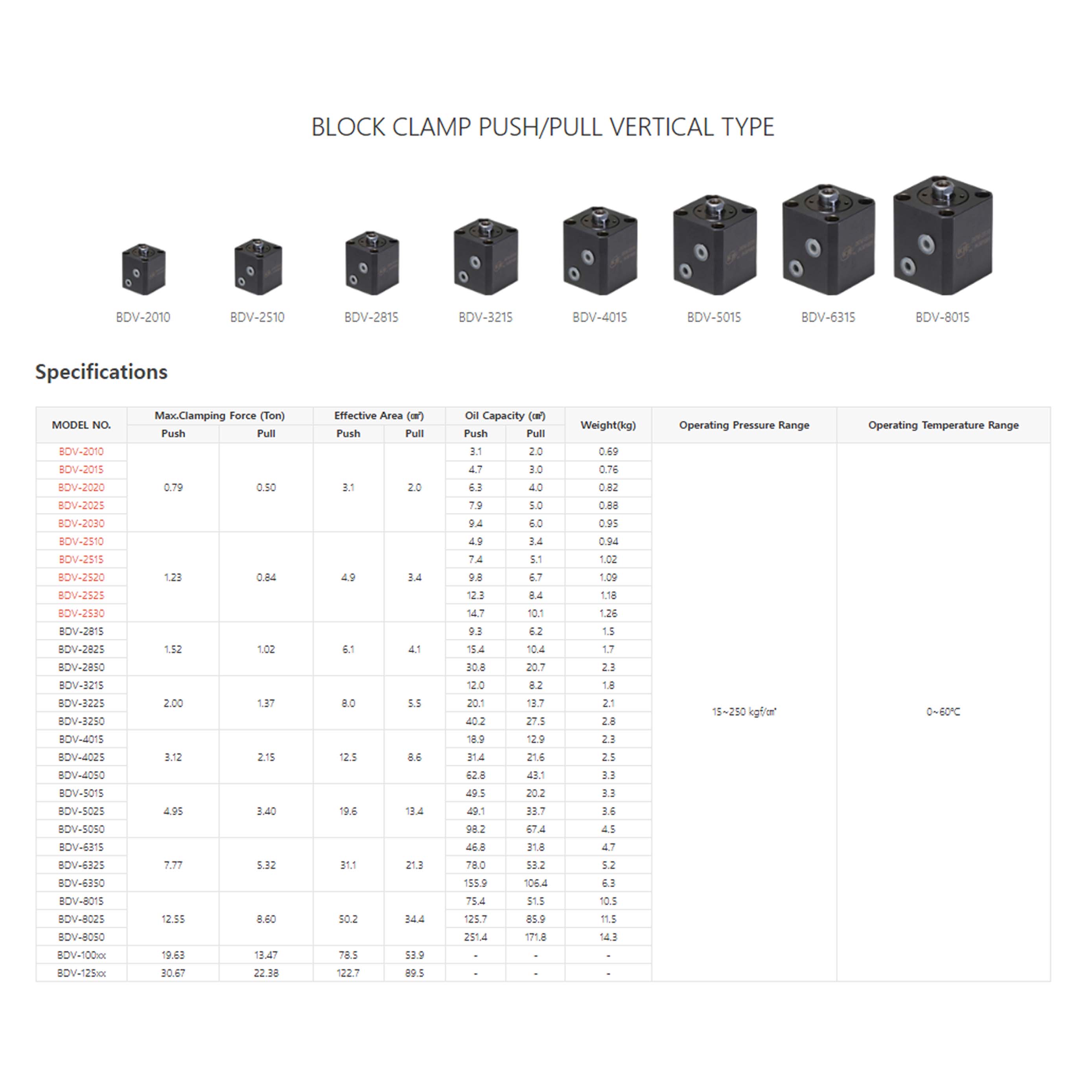

Mã ví dụ & Lực Kẹp Tối đa (@250kgf/㎠):
- BDV-2815: Đẩy 1.52 Tấn, Kéo 1.02 Tấn (Stroke 15mm)
- BDV-4050: Đẩy 6.3 Tấn, Kéo 4.3 Tấn (Stroke 50mm)
- BDV-80xx: Đẩy 12.55 Tấn, Kéo 8.60 Tấn

Thông tin sản phẩm

Thông tin mã sản phẩm

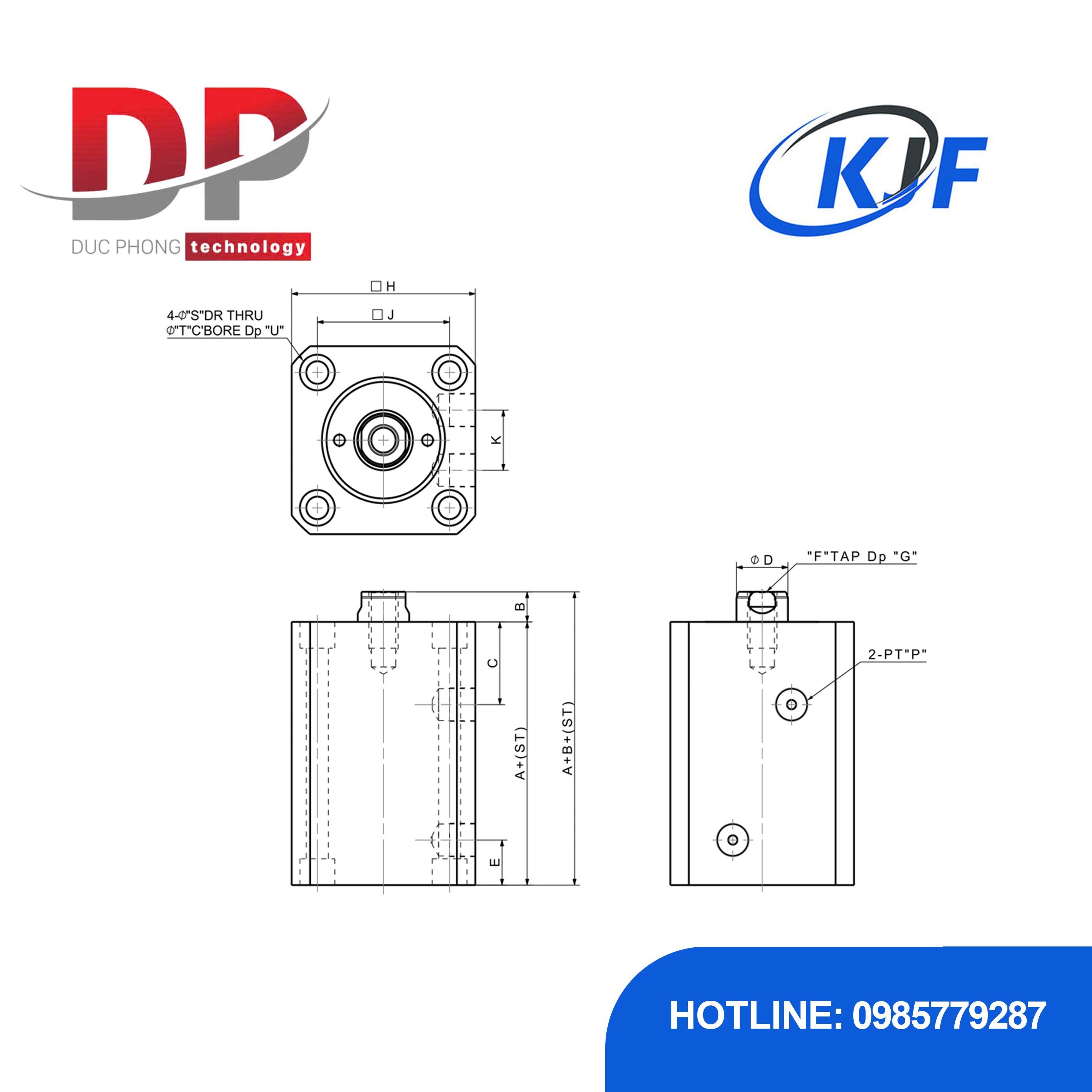

MODEL NO.	DIMENSIONS (mm)
MODEL NO.	A	B	C	øD	E	F	G	H	J	K	P	S	T	U	Z
BDV-2010	43	8	20.5	12	12	M8 x 1.25P	16	44	30	12	1/8	5.5	9.5	7	ø20
BDV-2015	43	8	20.5	12	12	M8 x 1.25P	16	44	30	12	1/8	5.5	9.5	7	ø20
BDV-2020	43	8	20.5	12	12	M8 x 1.25P	16	44	30	12	1/8	5.5	9.5	7	ø20
BDV-2025	43	8	20.5	12	12	M8 x 1.25P	16	44	30	12	1/8	5.5	9.5	7	ø20
BDV-2030	43	8	20.5	12	12	M8 x 1.25P	16	44	30	12	1/8	5.5	9.5	7	ø20
BDV-2510	45	8	22	14	12	M8 x 1.25P	16	50	36	16	1/8	5.5	9.5	5.5	ø25
BDV-2515	45	8	22	14	12	M8 x 1.25P	16	50	36	16	1/8	5.5	9.5	5.5	ø25
BDV-2520	45	8	22	14	12	M8 x 1.25P	16	50	36	16	1/8	5.5	9.5	5.5	ø25
BDV-2525	45	8	22	14	12	M8 x 1.25P	16	50	36	16	1/8	5.5	9.5	5.5	ø25
BDV-2530	45	8	22	14	12	M8 x 1.25P	16	50	36	16	1/8	5.5	9.5	5.5	ø25
BDV-2815	50	8	23	16	12	M8 x 1.25P	12	56	42	16	1/8	5.5	9.5	5.5	ø28
BDV-2825	50	8	23	16	12	M8 x 1.25P	12	56	42	16	1/8	5.5	9.5	5.5	ø28
BDV-2850	50	8	23	16	12	M8 x 1.25P	12	56	42	16	1/8	5.5	9.5	5.5	ø28
BDV-3215	54	10	26	18	12.5	M10x 1.5P	15	62	47	20	1/4	6.6	11	6.5	ø32
BDV-3225	54	10	26	18	12.5	M10x 1.5P	15	62	47	20	1/4	6.6	11	6.5	ø32
BDV-3250	54	10	26	18	12.5	M10x 1.5P	15	62	47	20	1/4	6.6	11	6.5	ø32
BDV-4015	55	10	27	22.4	12	M12x1.75P	20	70	52	20	1/4	9	14	9	ø40
BDV-4025	55	10	27	22.4	12	M12x1.75P	20	70	52	20	1/4	9	14	9	ø40
BDV-4050	55	10	27	22.4	12	M12x1.75P	20	70	52	20	1/4	9	14	9	ø40
BDV-5015	60	10	29	28	13	M16x 2.0P	25	80	58	20	1/4	11	17.5	11	ø50
BDV-5025	60	10	29	28	13	M16x 2.0P	25	80	58	20	1/4	11	17.5	11	ø50
BDV-5050	60	10	29	28	13	M16x 2.0P	25	80	58	20	1/4	11	17.5	11	ø50
BDV-6315	67	13	31.5	35.5	15	M20x 2.5P	33	94	69	20	1/4	14	20	13	ø63
BDV-6325	67	13	31.5	35.5	15	M20x 2.5P	33	94	69	20	1/4	14	20	13	ø63
BDV-6350	67	13	31.5	35.5	15	M20x 2.5P	33	94	69	20	1/4	14	20	13	ø63
BDV-8015	78	17	33	45	20	M24x 3.0P	33	114	86	30	3/8	16	23	16	ø80
BDV-8025	78	17	33	45	20	M24x 3.0P	33	114	86	30	3/8	16	23	16	ø80
BDV-8050	78	17	33	45	20	M24x 3.0P	33	114	86	30	3/8	16	23	16	ø80
BDV-100xx	88	20	41.5	56	22.5	M36 x 4.0P	40	136	102	46	3/8	20	29	20	ø100
BDV-125xx	102	25	43	65	25	M42 x 4.5P	45	163	124	52	1/2	21	31	22	ø125
